Schartec Porte 300 Manuale utente
Anleitung Porte 300
Drehtorantrieb
24V DC
für den privaten Bereich
English manual begins on Page 13
Signalleuchte
Steuerung
Drucktaster
Tor 2
Tor 1
1
Inhalt
1. Wichtige Sicherheitshinweise
2. Introduction
2.1 Übersicht & Anwendung
2.2 Im Lieferumfang Enthalten
3. Installation Vorbereitungen
4. Installation des Steuerungskastens
5. Vorbereitung Installation der Antriebsarme/ Motoren
6. Installation der Motoren
7. Technische Daten
EU-Einbauerklärung
3
5
5
5
6
6
7
9
11
12
2
1. Wichtige Sicherheitshinweise
1.1 Bestimmungsgemäße Verwendung
Der Schartec Porte 300 Drehtor-Antrieb ist ausschließlich für den Betrieb von leichtgängigen Drehtoren im
privaten, nicht gewerblichen Bereich vorgesehen. Die maximal zulässige Torgröße und das maximale
Gewicht dürfen nicht überschritten werden. Das Tor muss sich leicht von Hand öffnen und schließen lassen.
Regionale Windlasten sind bei Verwendung von Torfüllungen zu berücksichtigen (EN 13241-1). Beachten
Sie die Herstellerangaben bezüglich der Kombination von Tor und Antrieb. Mögliche Gefährdungen im Sinne
der DIN EN 13241-1 werden durch die Konstruktion und Montage nach unseren Vorgaben vermieden.
Toranlagen, die sich im öffentlichen Bereich befinden und über nur eine Schutzeinrichtung, z. B.
Kraftbegrenzung verfügen, dürfen nur unter Aufsicht betrieben werden.
1.2 Nicht bestimmungsgemäße Verwendung
Der Dauerbetrieb und Einsatz im gewerblichen Bereich ist nicht zulässig. Die Konstruktion des Antriebes ist
nicht für den Betrieb schwergängiger Tore ausgelegt. Ein Einsatz an Toren mit Steigung oder Gefälle ist
nicht zulässig.
1.3 Qualifikation des Monteurs
Nur die korrekte Montage und Wartung durch einen kompetenten/sachkundigen Betrieb oder eine
kompetente/ sachkundige Person in Übereinstimmung mit den Anleitungen kann die sichere und
vorgesehene Funktionsweise einer Montage sicherstellen. Eine sachkundige Person ist gemäß EN 12635
eine Person, die über eine geeignete Ausbildung, qualifiziertes Wissen und praktische Erfahrung verfügt, um
eine Toranlage richtig und sicher zu montieren, zu prüfen und zu warten.
1.4 Sicherheitshinweise zur Montage, Wartung, Reparatur und Demontage der Toranlage
WARNUNG! Verletzungsgefahr durch unerwartete Torfahrt.
Die Montage, Wartung, Reparatur und Demontage der Toranlage und des Tor-Antriebes muss durch
Sachkundigen ausgeführt werden. Bei Versagen der Toranlage und des Tor-Antriebes unmittelbar einen
Sachkundigen mit der Prüfung bzw. der Reparatur beauftragen.
1.5 Sicherheitshinweise zur Montage
Der Sachkundige muss darauf achten, dass bei der Durchführung der Montagearbeiten die geltenden
Vorschriften zur Arbeitssicherheit sowie die Vorschriften für den Betrieb von elektrischen Geräten befolgt
werden. Hierbei sind die nationalen Richtlinien zu beachten. Mögliche Gefährdungen im Sinne der DIN EN
13241-1 werden durch die Konstruktion und Montage nach unseren Vorgaben vermieden. Nach Abschluss
der Montage muss der Errichter der Anlage entsprechend des Geltungsbereiches die Konformität nach DIN
EN 13241-1 erklären.
1.6 Sicherheitshinweise zur Inbetriebnahme und Betrieb
Verletzungsgefahr durch beschädigte Bauteile.
Fehler in der Toranlage oder falsch ausgerichtete Tore können zu schweren Verletzungen führen! Benutzen
Sie die Toranlage nicht, wenn Reparatur- oder Einstellarbeiten durchgeführt werden müssen! Kontrollieren
Sie die gesamte Toranlage (Gelenke, Lager des Tores, und Befestigungsteile auf Verschleiß und eventuelle
Beschädigungen). Überprüfen Sie auf vorhandenen Rost, Korrosion und Risse. Lassen Sie zu Ihrer eigenen
Sicherheit Wartungs- und Reparaturarbeiten nur durch einen Sachkundigen ausführen!
Bevor Sie den Antrieb installieren, lassen Sie zu Ihrer eigenen Sicherheit eventuell erforderliche Wartungs-
und Reparaturarbeiten an der Toranlage durch einen Sachkundigen ausführen. Nur die korrekte Montage
und Wartung durch einen sachkundigen Betrieb oder eine sachkundige Person in Übereinstimmung mit den
Anleitungen kann die sichere und vorgesehene Funktionsweise sicherstellen. Der Sachkundige muss darauf
achten, dass bei der Durchführung der Montagearbeiten die geltenden Vorschriften zur Arbeitssicherheit
sowie die Vorschriften für den Betrieb von elektrischen Geräten befolgt werden. Hierbei müssen auch die
nationalen Richtlinien beachtet werden. Mögliche Gefährdungen werden durch die Konstruktion und
Montage nach unseren Vorgaben vermieden. Setzen Sie vor der Montage die mechanischen Verriegelungen
des Tores, die nicht für eine Betätigung mit dem Torantrieb benötigt werden, außer Betrieb oder demontieren
Sie sie ggf. komplett. Hierzu zählen insbesondere die Verriegelungsmechanismen des Torschlosses.
Überprüfen Sie, ob sich das Tor mechanisch in einem fehlerfreien Zustand befindet, so dass es von Hand
leicht zu bedienen ist und sich richtig öffnen und schließen lässt (EN 12604).
3
1.7 Weitere wichtige Hinweise
1.
Bitte lesen und befolgen Sie alle Sicherheitshinweise und Einbauempfehlungen.
2.
Der Torantrieb ist den örtlichen Bestimmungen entsprechen entworfen und hergestellt worden. Der
Installateur muss mit den örtlichen Vorschriften in Bezug auf die Installation des Drehtorantriebs vertraut
sein.
3.
Unqualifiziertes Personal oder die Personen, die nicht die Arbeitsschutzvorschriften für die Anwendung
automatischer Tore und Türen kennen, dürfen in keinem Fall eine solche Anlage einrichten.
4.
Personen, die ohne Beachtung aller geltender Sicherheitsnormen installieren und warten lassen, haften für
Schäden, Verletzungen, Kosten oder sonstige Ansprüche gegenüber geschädigten Personen.
5.
Für eine zusätzliche Sicherheit empfehlen wir den Einsatz einer Lichtschranke. Obwohl der Torantrieb
über eine Sicherheits-Lastabschaltung verfügt erhöht eine Lichtschranke die Sicherheit der Anlage nochmals.
6.
Stellen Sie sicher, dass das Tor vollständig geöffnet ist bevor Sie in oder aus die Einfahrt fahren.
7.
Stellen Sie sicher, dass das Tor vollständig geschlossen ist solange dieses noch einsehbar ist. Verlassen
Sie erst dann die Einfahrt.
8.
Halten Sie Hände, lose Kleidung und Schmuck vom Torantrieb entfernt.
9.
Die Sicherheitseinrichtung der Kraftabschaltung dient zur Vermeidung von schweren Verletzungen, Tod
und / oder einem Sachschaden bei unbeweglichen Hindernissen, jedoch nicht bei beweglichen Hindernissen.
10.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bedient zu
werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
11.
Elektroartikel gehören nicht in den Hausmüll sondern müssen sachgerecht entsorgt werden.
Erkundigen Sie sich hierzu bei Ihrer Gemeindeverwaltung, Stadt oder bei einem Händler.
ACHTUNG: Wichtige Sicherheitsanweisungen! Es ist wichtig für die Sicherheit von Personen, alle
Anweisungen zu befolgen. Bewahren Sie diese Anleitung auf.
Lassen Sie Kinder nicht mit der Torsteuerung spielen. Halten Sie die Funksteuerungen von Kindern fern.
Achten Sie darauf dass Sie, fremde Personen und Kinder vollständig vom Drehtor entfernt stehen bis es
geöffnet oder geschlossen ist.
Geben Sie Acht bei der Entriegelung des Torantriebs.
Die regelmäßige Prüfung der Anlage (alle 6 Monate), insbesondere die Prüfung der Kabel, und Halterungen
auf Anzeichen von Verschleiß, Beschädigung oder Ungleichheit ist notwendig. Verwenden Sie den
Torantrieb nicht, wenn eine Reparatur oder Einstellung notwendig ist, da ein Fehler in der Installation oder
ein falsch ausbalanciertes Tor zu Verletzungen führen kann.
Monatliche Prüfung der Lastabschaltung, ob der Motor weiter läuft wenn die Torkante auf einen 50 mm
hohen Gegenstand aufläuft. Ggf. einstellen und überprüfen, da eine falsche Einstellung eine Gefahr
darstellen kann.
Informationen, wie man die manuelle Entriegelung betätigt, entnehmen Sie der Anleitung.
Informationen über die Anpassung der Sicherheits-Lastabschaltung entnehmen Sie der Anleitung. Ziehen
Sie den Netzstecker beim Reinigen oder der Durchführung anderer Wartungsarbeiten.
Die Installationsanleitung enthält Einzelheiten zur Installation des Antriebs und die damit verbundenen
Komponenten.
4
A
2.2 Im Lieferumfang enthalten
2. Introduction
2.1 Übersicht und Anwendung

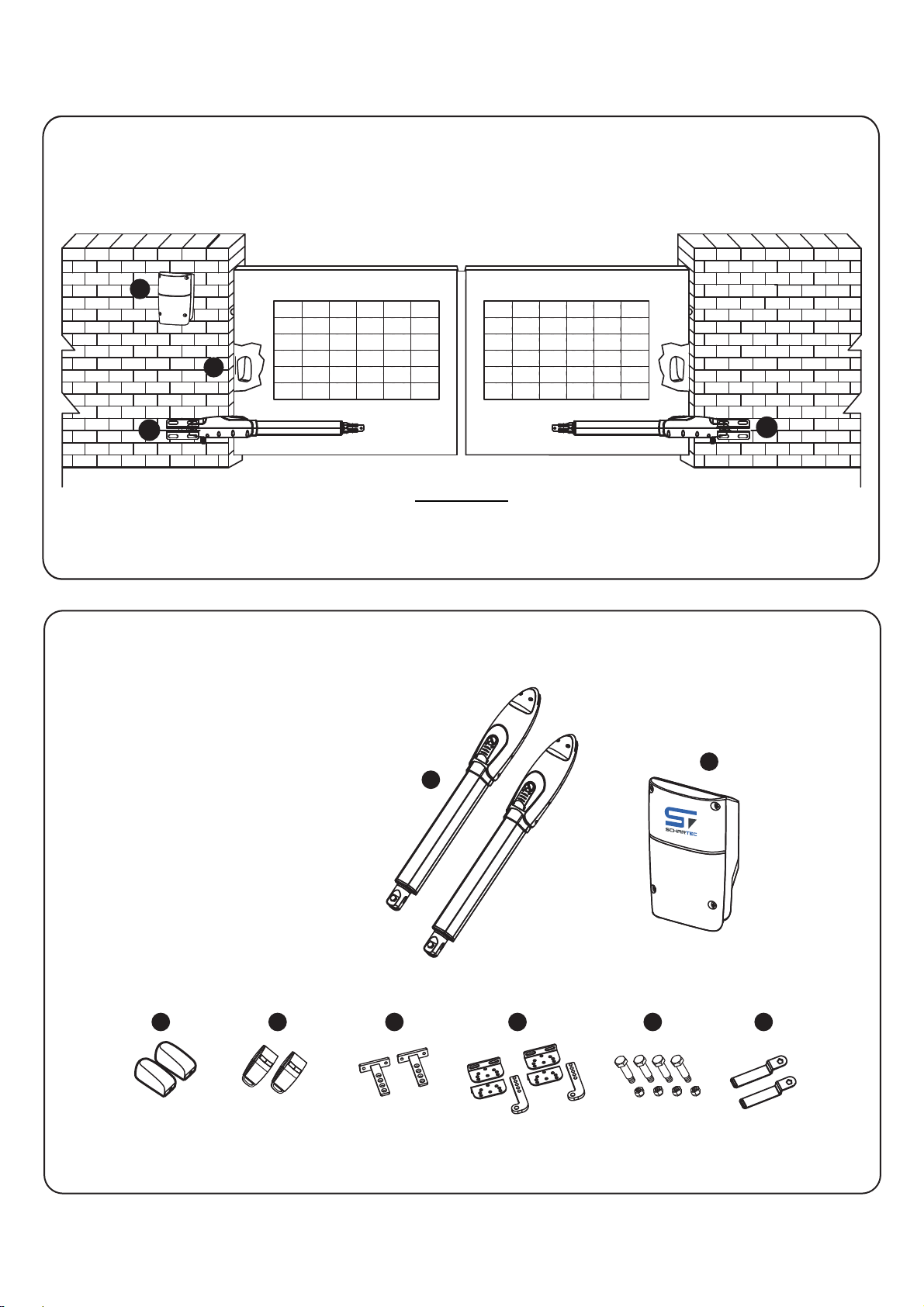

Die folgende Grafik zeigt eine Beispiel-Installation.
Bild 1
C D E
A) 2 Stk. Schartec Porte 300 Motoren
B) Steuerung Porte P190
C) Lichtschranke Schartec SPC
D) 2 Stk. Handsender Schartec SR-4
E) Montagehalterung (Vorne)
F) Montagehalterung (Hinten)
G) 4x Schrauben und Muttern
H) 2 Stk. Entriegelungs-Schlüssel
Bild 2
F G H
B
Anwendung:
Der Antrieb ist nur für private Einfahrtstore als 2-flüglige Drehtore geeignet. Die
Spannungsversorgung für die Inbetriebnahme der Anlage beträgt 230 V. Für einen manuellen
Betrieb des Drehtores müssen die beiden Motoren mit dem beiliegenden Schlüssel entriegelt
werden.
C
B
A
A
5
3. Installation Vorbereitungen

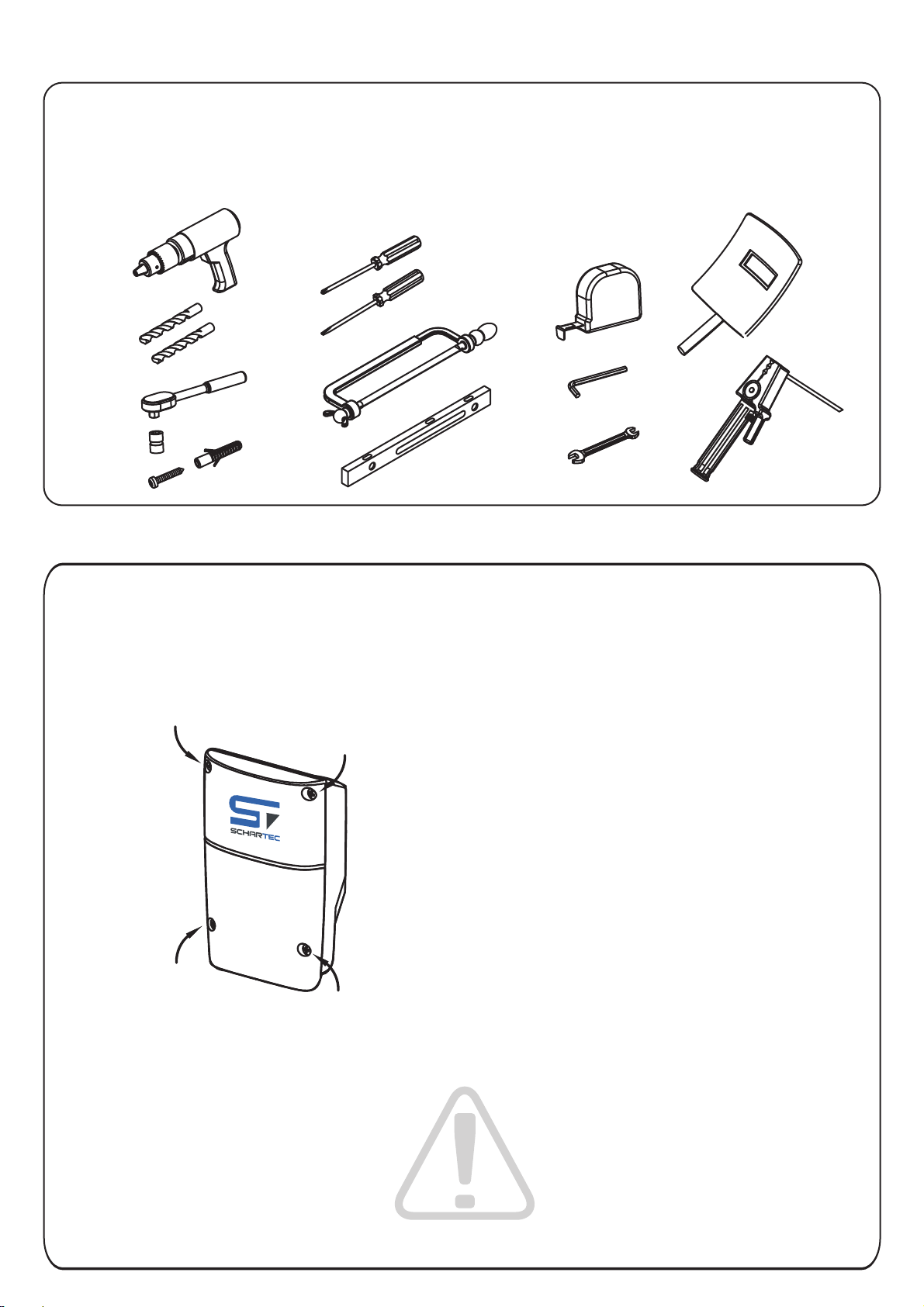

Bild 3
Werkzeuge für die Installation
Bitte stellen Sie sicher, dass die unten aufgeführten Werkzeuge zur Installation vorhanden sind.
ACHTUNG!! Der Steuerungskasten
darf ausschließlich an den vier,
dafür vorgesehenen Punkten
befestigt werden. Ein durchbohren
des Steuerungskastens ist
verboten und führt zum erlöschen
der Garantie.
1.
2.
Netzanschluss
Der Netzanschluss darf ausschließlich von einer sachkundigen Person durchgeführt werden. Der Anschluss
der Steuerung erfolgt über ein 3x1,5 mm² Kabel, welches nicht länger als 10 m sein darf. Lesen Sie vorher
sorgfältig die Montageanleitung des Torantriebes. Vergewissern Sie sich, dass die Kabel einwandfrei verlegt
und eingeführt sind um einen Kabelbruch zu vermeiden. Die Anordnung des Zubehörs sollte somit vorab
festgelegt sein.
Anmerkung zum Netzanschluss
Die Elektroinstallation für den Torantrieb darf ausschließlich von einer Elektro-Fachkraft durchgeführt werden.
Die Zuleitung für den Torantrieb muss mit einer Überspannungssicherung ausgestattet sein. Stellen Sie
sicher, dass der Strom während der Arbeiten an dem Torantrieb ausgeschaltet ist.
4. Installation des Steuerungskastens
1. Lösen Sie die Schrauben des Deckels und nehmen Sie diesen ab.
2. Die vier Befestigungspunkte für den Steuerungskasten befinden sich genau an der Position an der der Deckel
verschraubt ist. ACHTUNG! Durchbohren Sie niemals das Steuerungsgehäuse, ansonsten verfällt Ihre Garantie
und Gewährleistung.
3. Wählen Sie die gewünschte Montageposition des Steuerungskastens. Zeichnen Sie die vier Befestigungspunkte
an. Bohren Sie die Löcher mit einem passenden Bohrer und befestigen Sie anschließend den Steuerungskasten
mit den mitgelieferten Schrauben und Dübeln.
6

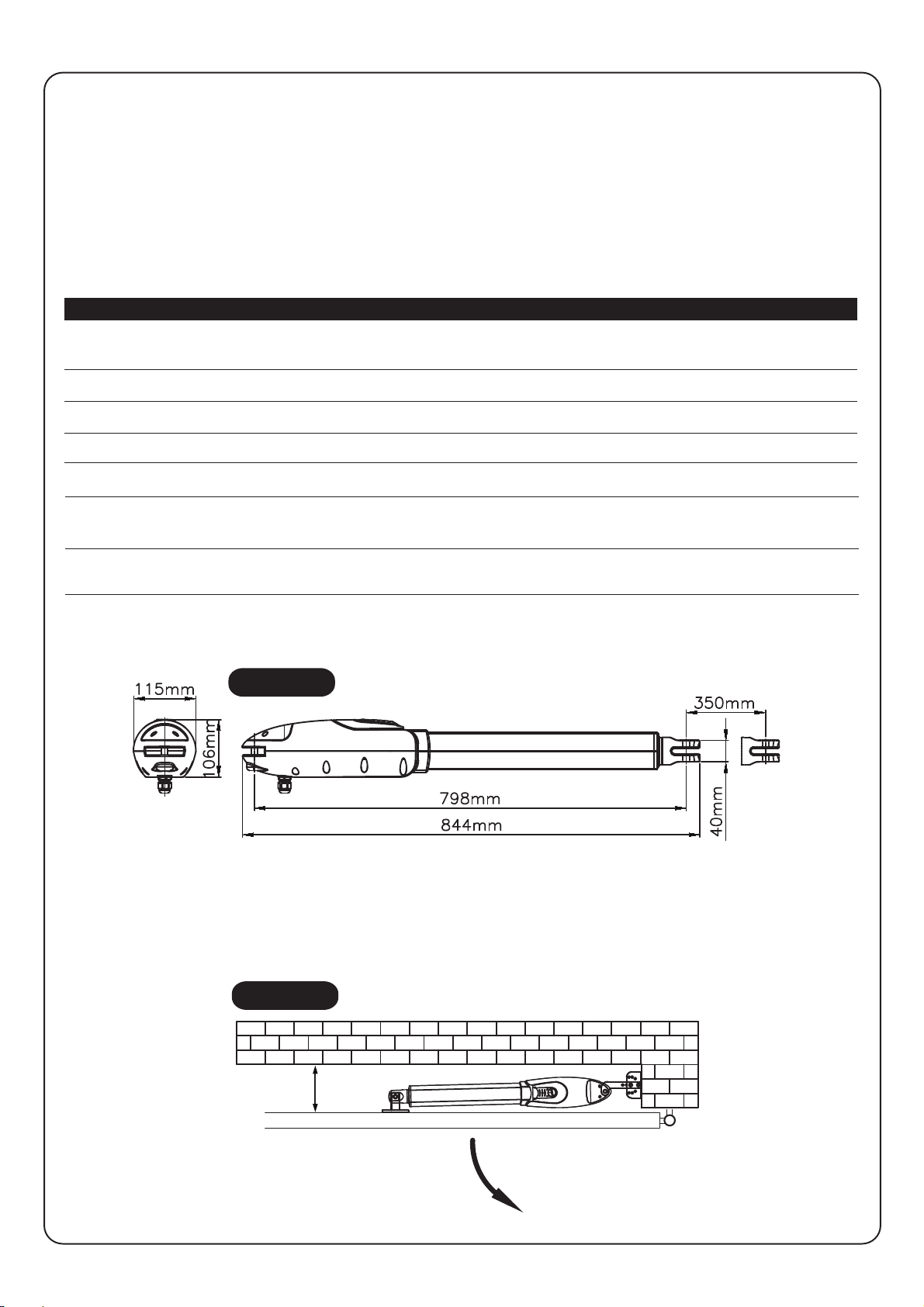

Bild 4
Bild 5 (Luftaufnahme)
8) Stellen Sie sicher, dass ausreichend Platz beim Öffnen der Torflügel vorhanden ist.
2) Stellen Sie sicher, dass die Torkonstruktion für die Kräfte des Antriebes ausgelegt ist.
3) Stellen Sie sicher, dass sich die Torflügel ohne Reibung und Schleifen öffnen und schließen lassen.
4) Stellen Sie sicher, dass beide Torflügel in horizontaler Ebene ausgeglichen sind.
5) Stellen Sie sicher, dass die Oberflächen und die Torflügel für das Motordrehmoment ausgelegt sind.
6) Vergewissern Sie sich, dass Sender und Empfänger der Lichtschranke auf einem ebenen Untergrund montiert
sind und sich in einer Flucht zueinander befinden, sodass diese Kontakt miteinander haben.
7) Prüfen Sie die unten aufgeführten Maße.
5. Vorbereitung Installation der Antriebsarme/ Motoren
Hinweise zum Betrieb des Antriebs
Der Drehtorantrieb Porte 300 ist für ein maximales Torflügelgewicht von 300 kg (je Flügel), eine maximale
Torflügelbreite von 3 Meter (je Flügel), und eine maximale Torflügelhöhe von 2 Meter (je Flügel) ausgelegt. Der
Öffnungswinkel beträgt bis zu 110°. Diese Maximalwerte dürfen in keinem Fall überschritten werden.
Vorbereitungen für die Motor-Installation
Der Drehtorantrieb darf nicht bei defekten oder mangelhaften Toren verwendet werden. Stellen Sie sicher, dass Ihr
Tor vor der Installation von einer sachkundigen Person gewartet und richtig eingestellt wurde. Der Antrieb ist nicht
dazu vorgesehen den Defekt eines Tores zu kompensieren.
Prüfen Sie folgendes vor der Installation:
1) Vergewissern Sie sich, dass Torgewicht und Torbreite die angegebenen Max. Werte des Antriebes nicht
überschreitet.
Porte 300
Porte 300
Min
150 mm
7

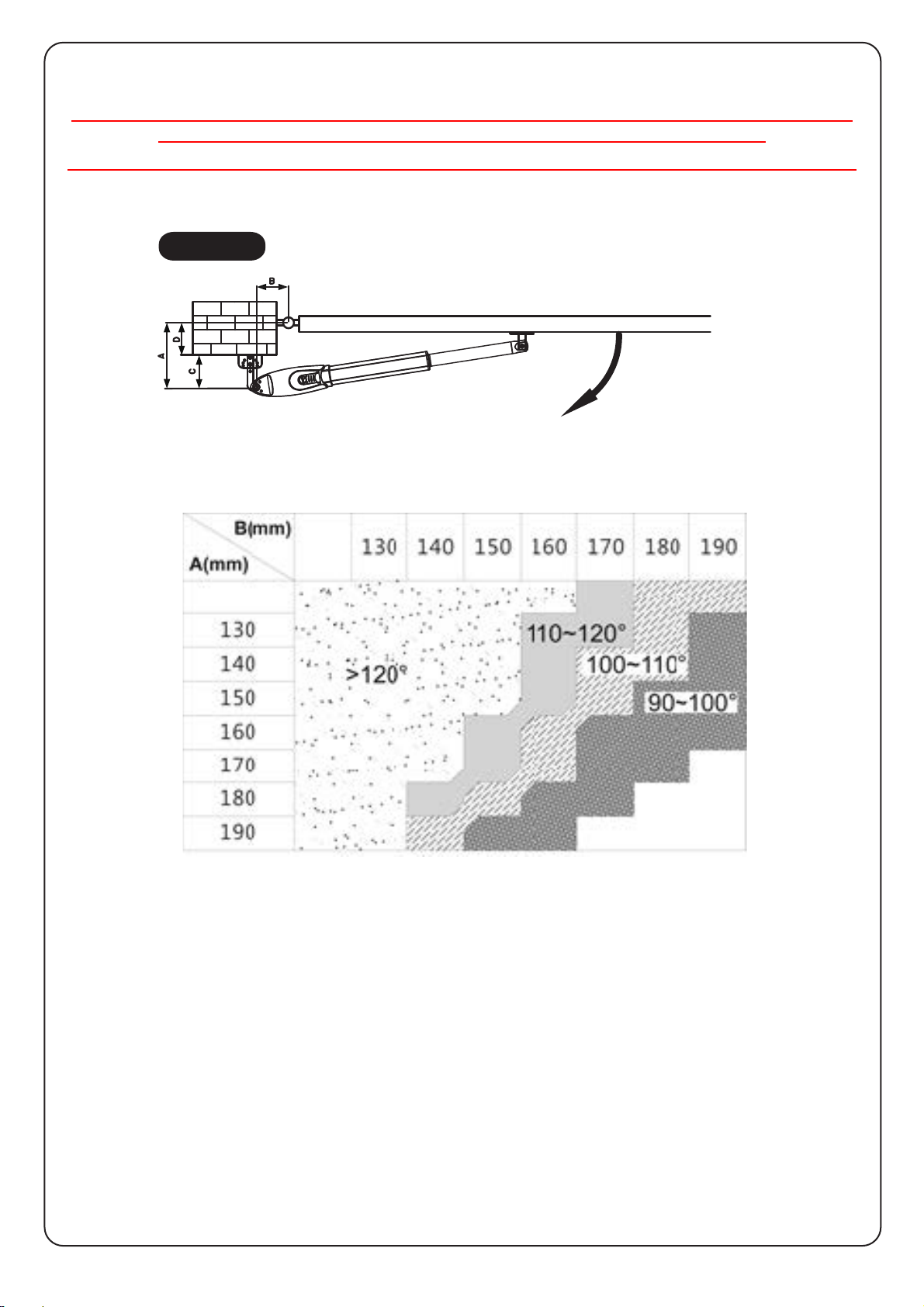

Bild 7
10) "C" Wert beträgt 139 mm
11) "D" kann einfach gemessen werden
12) "A" = "C" + "D"
13) Der Wert "B" kann mit Hilfe von "A" und dem Öffnungswinkel des Torblatts ermittelt werden.
Beispiel: Wenn "A" 160 mm beträgt und der Öffnungswinkel 100° beträgt, dann sollte der
Abstand "B" ca. 190 mm betragen.
**Bitte stellen Sie sicher, dass die Maße "B" und "A" auf beiden Seiten
annähernd gleich oder gleich sind um einen gleichmäßigen Lauf der
Torblätter zu gewährleisten um die Motoren zu schonen.
9) Nutzen Sie den Öffnungswinkel des Tores um die richtigen Einbaumaße zu ermitteln (Siehe auch Bild 7)
Achtung! A-Maß und B-Maß müssen zwingend eingehalten werden in dem angegebenen Bereich
130 - 190 mm (siehe Bild 7). Ansonsten kein einwandfreier Torlauf möglich.
Folge: Steuerung stoppt Antrieb bereits während der Lernfahrt oder Antrieb reversiert im Betrieb.
Bild 6 (Luftaufnahme)
Porte 300
8
Bild 8
Bild 9
6. Installation der Motoren
1) Wählen Sie die richtige Montageposition der Motoren.
2) Prüfen Sie ob die Montageflächen für die Halterungen eben und nach Wasserwaage ausgerichtet sind.
3) Legen Sie die Kabel für die Stromversorgung der Motoren.
4) Montieren Sie die Motorhalterungen so wie es auf Bild 17 zu sehen ist.
5) Öffnen Sie die beiden Schrauben am Motor und entfernen Sie die Abdeckung wie auf Bild 9.
6) Bringen Sie die Torblätter in die geschlossene Position.
7) Beziehen Sie sich auf den Abstand "B" wie auf Bild 7 ermittelt. Halten Sie die Rückplatte der Halterung an dem
vorgesehenen Montagepunkt. Überprüfen Sie die Abstände wie auf Bild 13 angegeben.
8) Ist die Halterung an dem Punkt wo sie montiert werden soll, dann zeichnen Sie die vier Bohrpunkte an.
Verwenden Sie hierzu einen 8 mm Bohrer. Befestigen Sie nun die Halterung mit Schrauben und Unterlegscheiben.
9) Achten Sie darauf, dass die Halterung komplett waagerecht montiert ist.
10) Der Abstand zwischen Drehachse Halterung und vorderer Aufnahme beträgt 798 mm. Der Abstand Unterkante
vordere Aufnahme zu Mitte vordere Befestigung beträgt 22,5 mm. Siehe Bild 12.
11) Befestigen Sie die vordere Halterung vorübergehend mit einer Schraubzwinge am Torflügel. Siehe Bild 14.
139
Bild 10
Bild 11 Bild 12
43 mm
798 mm
22.5 mm
Bild 13 Bild 14
9
Bild 15 Bild 16 Bild 17
Bild 18
Bild 20Bild 19
12) Heben Sie den Motor an und stecken Sie die Schraube in die vordere Motorhalterung.
13) Entfernen Sie die Motorabdeckung, lösen Sie die Schraube und entfernen Sie den Bolzen. Siehe Bild 15.
Heben Sie nun den hinteren Teil des Motors an und bewegen Sie den Torflügel bis der Motor an der hinteren
Halterung fixiert werden kann wie auf Bild 16. Schieben Sie den Bolzen durch das vorgesehene Loch im Motor
und durch die hintere Halterung. Ziehen Sie die Schraube für den Bolzen fest. Siehe Bild 17.
14) Ziehen Sie die Schraube mit der Mutter an der hinteren Halterung fest und lösen Sie dann die Mutter wieder
um eine halbe Umdrehung um eine Rotierung des Motorarms zu ermöglichen.
15) Ziehen Sie nun die Schraube mit der Mutter an der vorderen Halterung fest. Ziehen Sie diese Schraube
vollständig an.
16) Schließen Sie nun das Motorkabel an. Siehe Bild 19. Verwenden Sie hier ein flexibles 2-Adriges 0.8mm²
Gummikabel.
17) Schließen Sie nun wieder die Motorabdeckung und ziehen Sie die Schraube der Abdeckung an.
1
1
22
3
3
B
A
Plus (+)
Minus (-)
Motor
10
Altri manuali per Porte 300
1
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali Schartec Apricancello
