Scheppach PWS-115 Istruzioni per l’uso
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
DE Akku-Winkelschleifer
Originalbedienungsanleitung 4
GB Cordless angle grinder
Translation of original instruction manual 35
Art.Nr.
5903815901
AusgabeNr.
5903815850
Rev.Nr.
08/04/2020
PWS-115
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
2
2
65 7
2
13 4 8
1
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

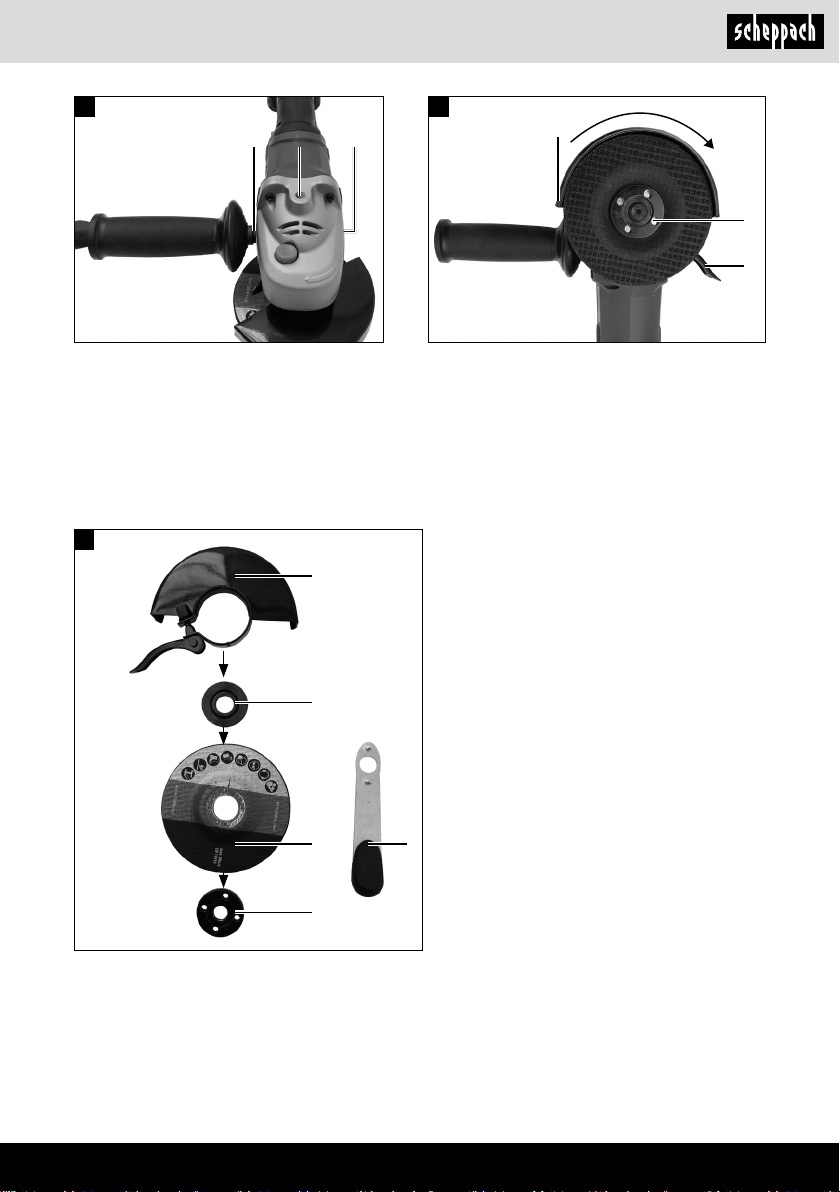

3
3
ACB
4
c
b
1
180°
5
b
a
1
7 5
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
4 | DE
Erklärung der Symbole auf dem Gerät
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerk-
samkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Er-
klärungen, die diese begleiten, müssen genau verstanden werden. Die
Warnungen selbst beseitigen keine Risiken und können korrekte Maß-
nahmen zum Verhüten von Unfällen nicht ersetzen.
Warnung: Lesen Sie zur Verringerung des Verlet-
zungsrisikos die Bedienungsanleitung.
Tragen Sie einen Gehörschutz. Die Einwirkung von
Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbei-
ten von Holz und anderer Materialien kann gesund-
heitsschädlicher Staub entstehen. Asbesthaltiges
Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille. Während der Arbeit
entstehende Funken oder aus dem Gerät heraustre-
tende Splitter, Späne und Stäube können Sichtver-
lust bewirken.
Tragen Sie Schutzhandschuhe.
Tragen Sie lange Haare nicht oen. Benutzen Sie
ein Haarnetz.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |5
Inhaltsverzeichnis: Seite:
1. Einleitung.......................................................................... 6
2. Gerätebeschreibung ........................................................ 7
3. Lieferumfang .................................................................... 7
4. Bestimmungsgemäße Verwendung ................................. 8
5. Sicherheitshinweise.......................................................... 9
6. Zusätzliche Sicherheitshinweise ...................................... 19
7. Technische Daten............................................................. 23
8. Auspacken........................................................................ 23
9. Aufbau.............................................................................. 24
10. Inbetriebnahme ................................................................ 25
11. Arbeitshinweise ................................................................ 28
12. Reinigung, Lagerung und Wartung .................................. 29
13. Entsorgung und Wiederverwertung.................................. 30
14. Störungsabhilfe ................................................................ 32
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
6 | DE
1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem
neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaf-
tungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses
Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektri-
schen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE
0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text
der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennen-
zulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu
nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem
Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Ge-
fahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |7
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanlei-
tung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden
Vorschriften Ihres Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt
vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder
Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig be-
achtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Ge-
rätes unterwiesen und über die damit verbundenen Gefahren unterrich-
tet sind. Das geforderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshin-
weisen und den besonderen Vorschriften Ihres Landes sind die für den
Betrieb von baugleichen Maschinen allgemein anerkannten technischen
Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch
Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entste-
hen.
2. Gerätebeschreibung (Abb. 1, 2)
1. Schutzvorrichtung
2. Spindelarretierung
3. Sicherheitsschalter
4. Ein-/Ausschalter
5. Stirnlochschlüssel
6. Zusatzhandgri
7. Schleifscheibe
8. Akku (nicht im Lieferumfang enthalten)
3. Lieferumfang
• Winkelschleifer
• Zusatzhandgri
• Stirnlochschlüssel
• Bedienungsanleitung
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
8 | DE
4. Bestimmungsgemäße Verwendung
Diese Maschine ist als Schleifer oder Trennschleifmaschine zu verwen-
den.
Sie ist nicht geeignet zum Sandpapierschleifen, Polieren, Lochschnei-
den oder für Arbeiten mit Drahtbürsten.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede
weitere darüber hinausgehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art
haftet der Benutzer/Bediener und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung ist auch die Be-
achtung der Sicherheitshinweise, sowie die Montageanleitung und Be-
triebshinweise in der Bedienungsanleitung.
Personen welche die Maschine bedienen und warten, müssen mit die-
ser vertraut und über mögliche Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genau-
estens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits-
technischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine Haftung des Herstel-
lers und daraus entstehende Schäden gänzlich aus.
Die Maschine darf nur mit Originalteilen und Originalzubehör des Her-
stellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers so-
wie die in den technischen Daten angegebenen Abmessungen müssen
eingehalten werden.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für
den gewerblichen, handwerklichen oder industriellen Einsatz konstru-
iert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in
Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzuset-
zenden Tätigkeiten eingesetzt wird.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |9
5. Sicherheitshinweise
mWARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilde-
rungen und technischen Daten, mit denen dieses Elektrowerk-
zeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgen-
den Anweisungen können elektrischen Schlag, Brand und/oder schwe-
re Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri Elektrowerkzeug
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und
auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Un-
ordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen füh-
ren.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosions-
gefährdeter Umgebung, in der sich brennbare Flüssigkeiten,
Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken,
die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benut-
zung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die
Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die
Steckdose passen. Der Stecker darf in keiner Weise verändert
werden. Verwenden Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko eines elektrischen
Schlages.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
10 | DE
b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie
von Rohren, Heizungen, Herden und Kühlschränken. Es besteht
ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper ge-
erdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines
elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug
zu tragen, aufzuhängen oder um den Stecker aus der Steckdo-
se zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden Geräteteilen. Beschädigte oder
verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, ver-
wenden Sie nur Verlängerungskabel, die auch für den Außen-
bereich zugelassen sind. Die Anwendung eines für den Außen-
bereich geeigneten Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umge-
bung nicht vermeidbar ist, verwenden Sie einen Fehlerstrom-
schutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver-
mindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun
und gehen Sie mit Vernunft an die Arbeit mit einem Elektro-
werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde
sind oder unter dem Einuss von Drogen, Alkohol oder Medi-
kamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine
Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie
Staubmaske,rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-
hörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verrin-
gert das Risiko von Verletzungen.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali Scheppach Macinacaffè
Scheppach
Scheppach HG34 Manuale utente
Scheppach
Scheppach bg 150 Istruzioni per il montaggio
Scheppach
Scheppach HG35 Manuale operativo
Scheppach
Scheppach bg 150 Manuale utente
Scheppach
Scheppach GG7600 Manuale utente
Scheppach
Scheppach SM200L Istruzioni per l’uso
Scheppach
Scheppach Tiger5000s Istruzioni per l’uso
Scheppach
Scheppach SM200L Istruzioni per il montaggio
Scheppach
Scheppach BG200W Istruzioni per l’uso
Scheppach
Scheppach TIGER 3000VS Istruzioni per il montaggio
Scheppach
Scheppach MRS1300 Istruzioni per l’uso
Scheppach
Scheppach OSM100 Istruzioni per il montaggio
Scheppach
Scheppach CAG115-20ProS Istruzioni per l’uso
Scheppach
Scheppach BG200W Manuale utente
Scheppach
Scheppach BG200AL Istruzioni per il montaggio
Scheppach
Scheppach Tiger7000s Guida utente
Scheppach
Scheppach sm 150x Guida utente
Scheppach
Scheppach TIGER 2000S Guida rapida
Scheppach
Scheppach ksm 2000 Istruzioni per il montaggio
Scheppach
Scheppach W859 Manuale utente
