Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

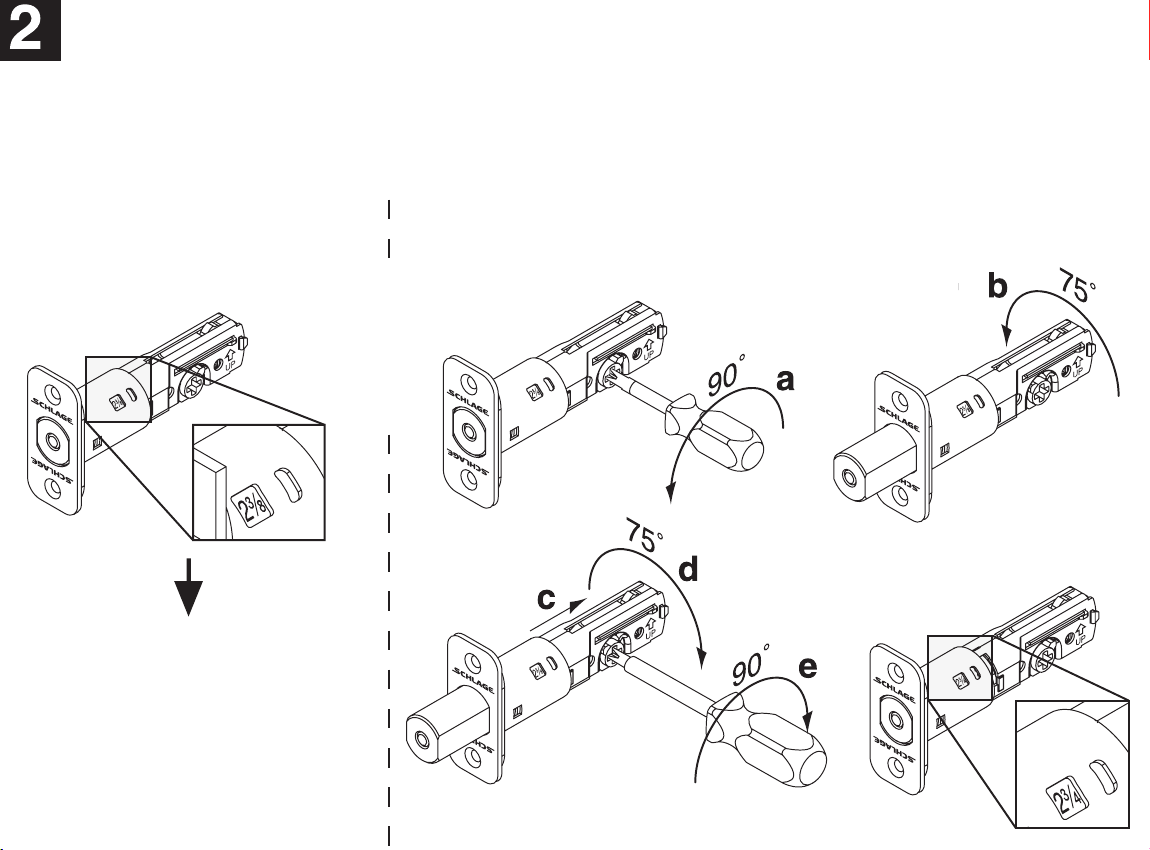

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

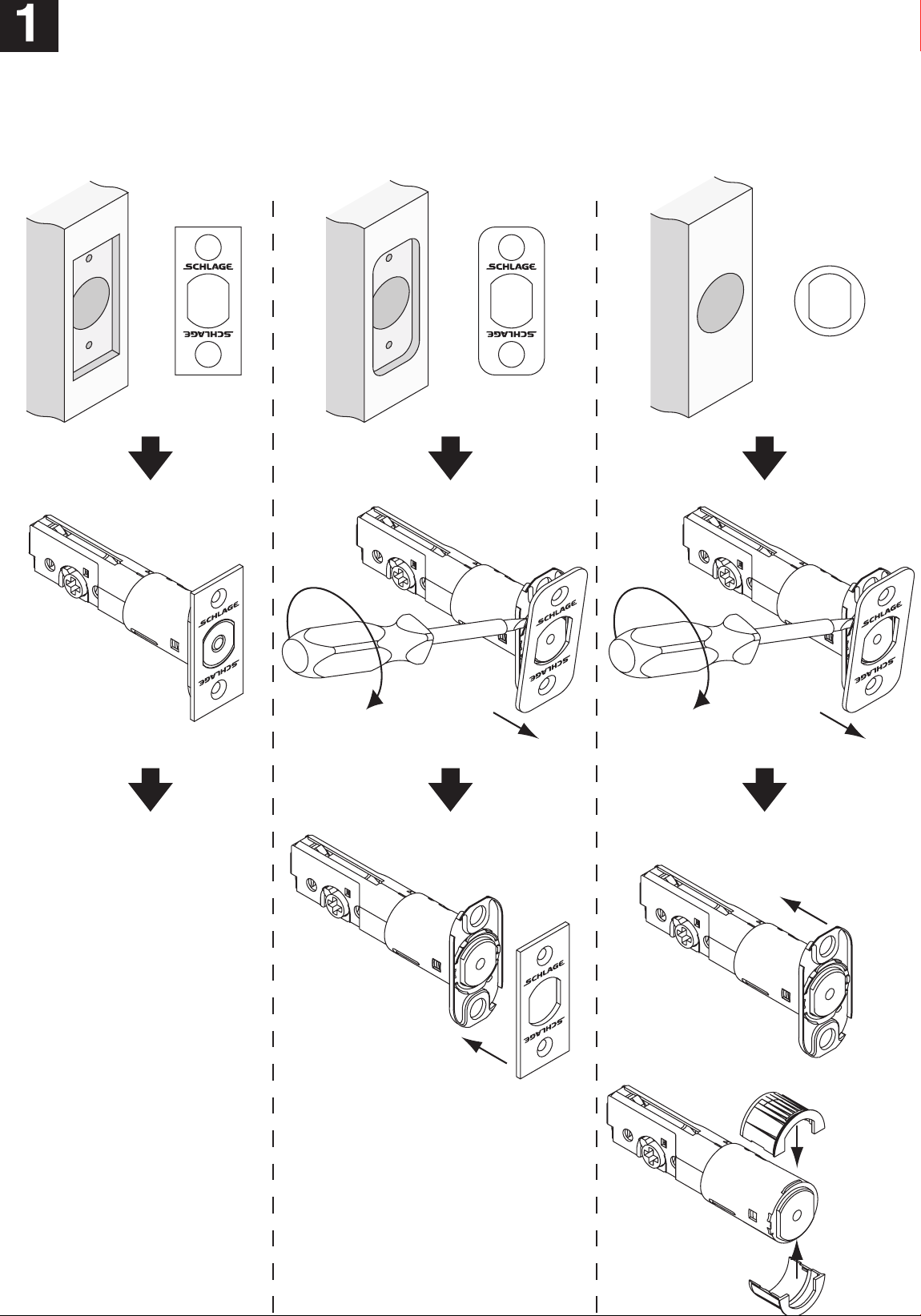

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

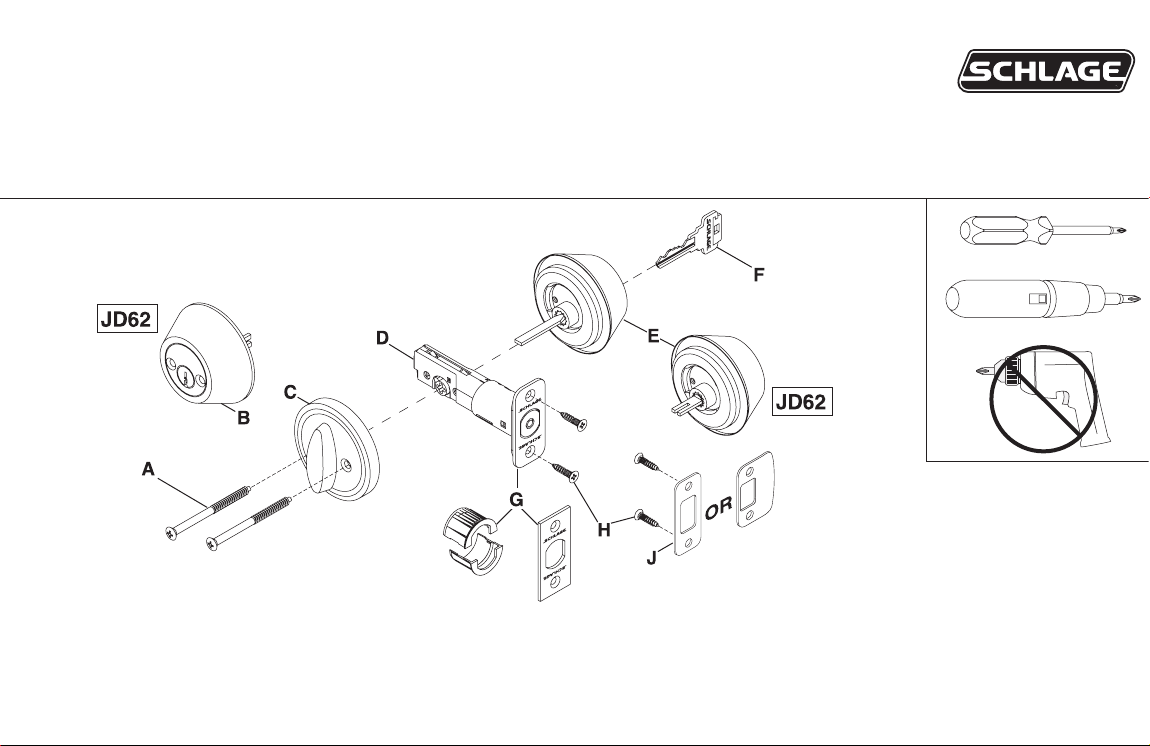

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

OR O OU

Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

OR O OU

Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

OR O OU

Install Deadbolt
