Schmersal RSS 36-I2-D-R-ST Manuale utente

INSTRUKTIONER FÖR ANVÄNDNING OCH INSTALLATION

RSS 36-I2-D-R-ST

Table of Contents

1 Om detta dokument

1.1 Funktion

1.2 Instruktionsbokens målgrupp: auktoriserad fackpersonal

1.3 Använda symboler

1.4 Avsedd användning

1.5 Allmänna säkerhetsanvisningar

2 Produktbeskrivning

2.1 Typnyckel

2.2 Specialversioner

2.3 Ändamål och användning

2.4 Varning för felanvändning

2.5 Ansvarsbefrielse

3 Technical Data

4 montering

4.1 Allmänna monteringsanvisningar

4.2 Dimensioner

4.3 Accessories

4.4 Switch distance

4.5 Adjustment

5 Elektrisk anslutning

5.1 Allmänna anvisningar för den elektriska anslutningen

5.2 Seriell diagnos -SD

5.3 Anslutningsexempel för seriekoppling

5.4 Anslutningar och tillbehör, stickkontakt

6 Actuator coding

7 Working principle and diagnostic function

7.1 Arbetssätt för säkerhetsutgångar

7.2 Diagnos-LED-lampor

7.3 Operating principle of the electronic diagnostic output

7.4 Safety-sensors with serial diagnostic function

8 Idrifttagning och underhåll

9 Demontering och sluthantering

9.1 Demontering

9.2 Sluthantering

1 Om detta dokument

Schmersal leveransprogram är inte avsett för privata konsumenter.

1.1 Funktion

1-23

Denna dokument innehåller all nödvändig information om montering, idrifttagning, säker användning samt

demontering av säkerhetslåset. Bifogad instruktionsbok för enheten ska förvaras åtkomligt och i läsbart skick.

1.2 Instruktionsbokens målgrupp: auktoriserad fackpersonal

All hantering som beskrivs i denna instruktionsbok får endast genomföras av utbildad och av användaren

auktoriserad fackpersonal.

Installera och ta enheten i bruk först när du har läst och förstått instruktionsboken, och när du känner till gällande

föreskrifter om arbetarskydd och olycksfallsskydd.

Val och montering av enheterna samt deras styrtekniska integrering är kopplat till en kvalificerad kunskap om

gällande lagar och normkrav från maskintillverkaren.

Informationen i denna instruktionsbok tillhandahålls utan garantier och är föremål för tekniska ändringar.

1.3 Använda symboler

FInformation, tips, anvisning: Denna symbol kännetecknar användbar extrainformation.

2Se upp: Om denna varningsanvisning ej följs kan det uppstå fel eller felfunktioner.

Varning: Om denna varningsanvisning ej följs kan det uppstå personskador och/eller skador på maskinen.

1.4 Avsedd användning

Schmersal leveransprogram är inte avsett för privata konsumenter.

Produkterna som beskrivs här har utvecklats för att överta säkerhetsrelaterade funktioner som en del av en

komplett anläggning eller maskin. Tillverkaren av en anläggning eller maskin är ansvarig för att dess kompletta

funktion säkerställs.

Säkerhetsbrytaren får endast användas i enlighet med följande utföranden eller för den av tillverkaren godkända

användningen. Detaljerade uppgifter om användningsområdet finns i kapitlet "Produktbeskrivning".

1.5 Allmänna säkerhetsanvisningar

Säkerhetsanvisningarna i instruktionsboken samt gällande installations-, säkerhets- och olycksfallsföreskrifter ska

beaktas.

FYtterligare teknisk information finns i Schmersal-katalogen resp. på products.schmersal.com i online-katalogen på Internet.

2 Produktbeskrivning

2-23

2.1 Typnyckel

Produktbeteckning:

RSS 36 (1)-(2)-(3)-(4)

(1)

utan Standardkodning

I1 individuellt kodad

I2 Individuellt kodad, kan omkodas

(2)

utan without diagnostic function (only on request for ST5)

Dmed diagnosutgång

SD with serial diagnostics (only for ST)

(3)

utan utan kvarstannande positioner

Rmed kvarstannande, hållkraft ca 18 N

(4)

ST Stickkontakt M12, 8-polig

ST5 Connector plug M12, 5-pole

2.2 Specialversioner

För󰾬 specialversioner󰾬 som󰾬 inte󰾬 är󰾬 angivna󰾬 i typnyckeln󰾬 gäller󰾬 övriga󰾬 nämnda uppgifter󰾬 om󰾬 de󰾬 stämmer överens󰾬 med

standardutförandet.󰾬󰾬

2.3 Ändamål och användning

This non-contact, electronic safety sensor is designed for application in safety circuits and is used for monitoring the

position of movable safety guards. In this application, the safety sensor monitors the position of hinged, sliding or

removable safety guards by means of the coded electronic actuator.

The safety function consists of safely switching off the safety outputs when the safety guard is opened and

maintaining the safe switched off condition of the safety outputs for as long as the safety guard is open.

The safety switchgears are classified according to ISO 14119 as type 4 interlocking devices. Designs with individual coding are classified

as highly coded.

3-23

Safety sensors and actuators with latching (ordering suffix 'R') always must be used in pairs. The latching force

(approx. 18 N) exercised by the permanent magnet keeps hatches and small guards closed, also in a de-energised

condition.

The system can be used as a door end stop up to 5 kg at 0.25 m/s.

The diagnostic output of the safety sensor alternatively can be used as a conventional output or as a “serial output“

with input and output channel.

Seriekoppling

Konstruktion av en seriekoppling är möjlig. Riskens varaktighet förblir oförändrad vid en seriekoppling och

reaktionstiden ökar med summan av ingångarnas angivna reaktionstid per ytterligare enhet enligt tekniska data.

Antalet enheter är begränsat enbart av ledningsförlusterna och den externa ledningsavsäkringen, enligt tekniska

data. En seriekoppling av enhetsvarianter med seriell diagnosfunktion är möjlig upp till 31 enheter.

2Användaren bedömer och utformar säkerhetskretsen i enlighet med relevanta normer och föreskrifter och mot bakgrund

av den nödvändiga säkerhetsnivån. PFH-värden för de olika komponenterna måste adderas om samma säkerhetsfunktion

innehåller flera säkerhetssensorer.

2Styrningens totalkoncept, i vilken säkerhetskomponenterna ingår, ska valideras enligt relevanta normer.

2.4 Varning för felanvändning

2Vid ej fackmannamässig eller ej avsedd användning eller manipulation kan risker för personer eller skador på maskin- resp.

anläggningsdelar inte uteslutas vid användning av säkerhetsbrytaren. Inga kända restrisker finns om

säkerhetsanvisningarna samt anvisningarna för montering, idrifttagning, användning och underhåll beaktas.

2.5 Ansvarsbefrielse

Inget ansvar tas för skador och driftstörningar som har uppstått pga. monteringsfel eller pga. att denna

instruktionsbok ej har beaktats. Tillverkaren tar inte ansvar för skador som har uppstått pga. användning av reserv-

eller tillbehörsdelar som inte har godkänts av tillverkaren.

Varje egenmäktig reparation, ombyggnad och förändring är av säkerhetsskäl inte tillåten och medför att tillverkaren

inte tar ansvar för skador som uppstår.

3 Technical Data

Certifieringar - Föreskrifter

Certifikat TÜV

cULus

ECOLAB

FCC

Globala egenskaper

4-23

Föreskrifter EN ISO 13849-1

EN IEC 60947-5-3

EN IEC 61508

Allmän information Individuellt kodad, kan läras in flera gångar

Coding level according to EN ISO 14119 Hög

Aktiv princip RFID

Frequency band RFID 125 kHz

Transmitter output RFID, maximum -6 dB/m

Kaplsing, dimensioner Block

Monteringsvillkor (mekanisk) inte i jämnhöjd

Sensorns topologi Sensor för seriekoppling

Kapslingens material Plast, glasfiberförstärkt termoplast, självsläckande

Aktiv yta Plast, glasfiberförstärkt termoplast

Bruttovikt 100 g

Reaktionstid, maximum 100 ms

Riskens varaktighet, maximum 200 ms

Reaktionstid aktuator, maximum 100 ms

Reaktionstid ingångar, maximum 0,5 ms

Allmänna data - Egenskaper

Kvarstående Ja

Diagnostisk utgång Ja

Kortslutningsidentifiering Ja

Korslutningsidentifiering Ja

Seriekoppling Ja

Säkerhetsfunktioner Ja

Kaskaderbar Ja

Integrerad indikering, status Ja

LED:ernas antal 3

Antal halvledarutgångar med signalfunktion 1

Antal säkra digitala utgångar 2

Klassificering

Standarder, föreskrifter EN ISO 13849-1

EN IEC 61508

Performance Level, up to e

Kategori enligt EN ISO 13849 4

PFH värde 2,70 x 10⁻¹⁰ /h

PFD värde 2,10 x 10⁻⁵

5-23

Safety Integrity Level (SIL) 3

Mission time 20 År

Mekaniska data

Nyckelingångar på sidan

Aktiv yta på sidan

Mekanisk livslängd, minimum 1 000 000 kopplingar

Note (Mechanical life) aktiveringshastighet 0,25 m/s

Kopplingar av skyddsdörr ≤ 5 kg

Hysteres (aktiveringsavstånd), maximum 2 mm

Repeternoggrannhet 0,5 mm

Notera (repeternoggrannhet R) Sidoförskjutning: Lång sidoyta tillåter en max. höjdförskjutning (x)

av sensor och aktiveringsdon med 8 mm (t.ex. monteringstolerans

eller genom att dörren satt sig). Tvärförskjutning (y) är max. ± 18

mm (se figur: Funktionssätt).Minimiavstånd för två sensorsystem

100 mm

Hållkraft, ungefär 18 N

Montering 25 mm skruvlängd räcker för sensorernas montering samt

aktivieringsorganets montering i sidan. 30 mm långa skruvar

rekommenderas vid aktiveringsorgan, monterat på högkant och

användning av tätningsbrickor.

Type of the fixing screws 2x M4 (cylinder head screws with washers DIN 125A / form A)

Tightening torque of the fixing screws, minimum 2,2 Nm

Tightening torque of the fixing screws, maximum 2,5 Nm

Mechanical data - Switching distances according EN IEC 60947-5-3

Switch distance, typical 12 mm

Säkra brytavstånd TILL 10 mm

Säkrat brytavstånd FRÅN 20 mm

Mechanical data - Connection technique

Anslutning, kontakt Stickkontakt M12, 8-polig

Note (length of the sensor chain) Cable length and cross-section change the voltage drop dependiing

on the output current

Note (series-wiring) Unlimited number of devices, oberserve external line fusing, max.

31 devices in case of serial diagnostic SD

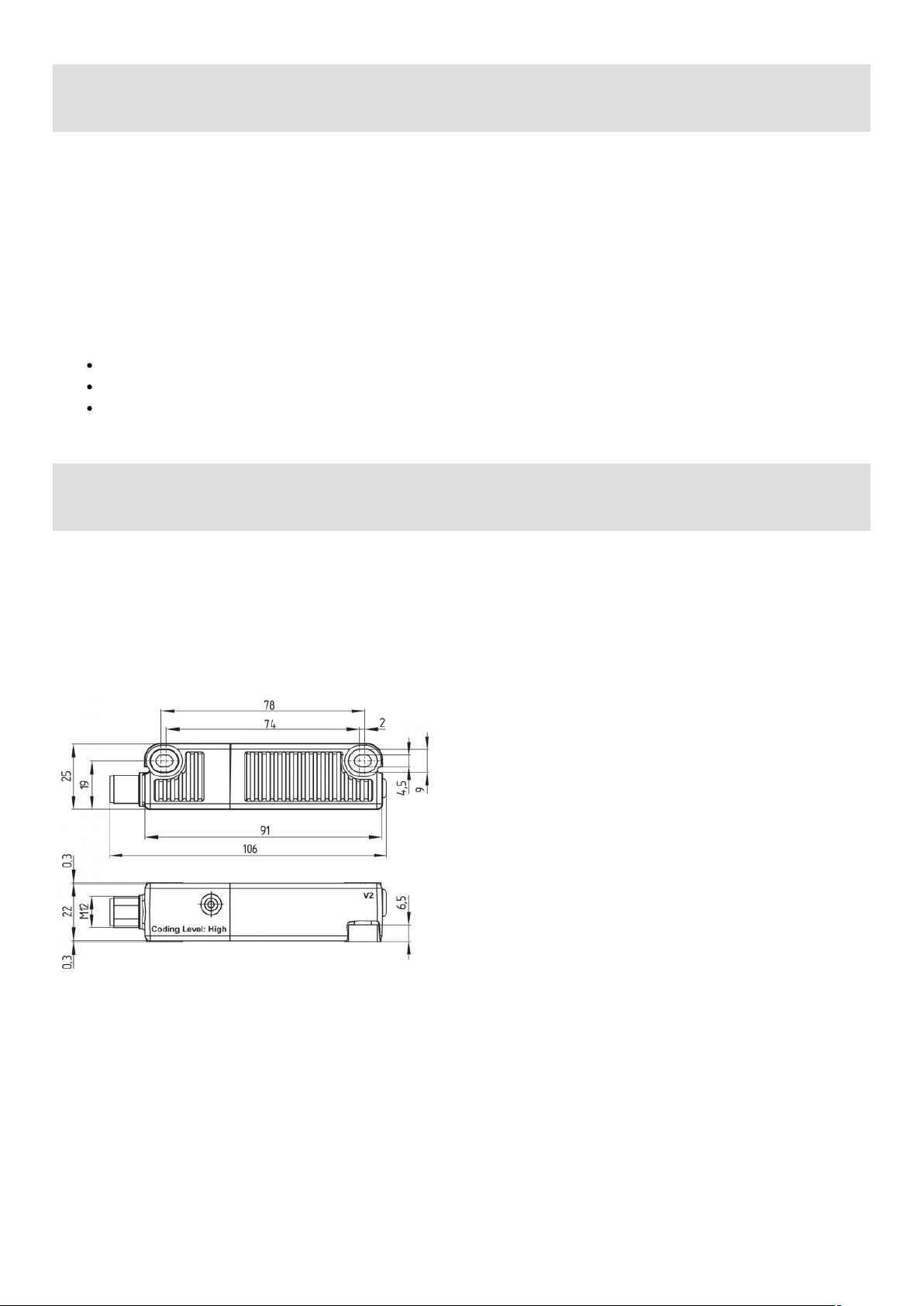

Mekaniska data - mått

Sensorns längd 22 mm

Sensorns bredd 106,3 mm

Sensorns höjd 25 mm

6-23

Omgivningsförhållanden

Skyddsklass IP65

IP67

IP69

Ambient temperature -25 ... +70 °C

Lager och transporttemperatur, minimum -25 °C

Lager och transporttemperatur, maximum +85 °C

Relativ fuktighet, maximum 93 %

Note (Relative humidity) icke kondenserande

inte nedisande

Vibrationstålig enligt EN 60068-2-6 10 … 55 Hz, Amplitud 1 mm

tålighet mot chock 30 g / 11 ms

Protection class III

Permissible installation altitude above sea level, maximum 2 000 m

Ambient conditions - Insulation values

Isolationsmärkspänning 32 VDC

Märkstötspänning 0,8 kV

Overvoltage category III

Nersmutsningsgrad enligt IEC/EN 60664-1 3

Elektriska data

Operating voltage 24 VDC -15 % / +10 % (stabilised PELV power supply)

Driftström, minimum 0,5 mA

No-load supply current I0, typical 35 mA

Rated operating voltage 24 VDC

Märkström 600 mA

Betingad märkkortslutningsström enligt EN 60947-5-1 100 A

Tid till beredskap, maximum 2 000 ms

Kopplingsfrekvens, maximum 1 Hz

Electrical data - Safety digital inputs

Designation, Safety inputs X1 and X2

Current consumption of the safety inputs 5 mA

Test pulse duration, maximum 1 ms

Test pulse interval, minimum 100 ms

Classification ZVEI CB24I, Sink C1

7-23

Classification ZVEI CB24I, Source C1

Electrical data - Safety digital outputs

Designation, Safety outputs Y1 and Y2

Märkström (säkerhetsutgångar) 250 mA

Utgångsström (säker utgång), maximum 0,25 A

Säkerhetsutgång short-circuit proof, p-type

Voltage drop Ud, maximum 1 V

Leakage current Ir, maximum 0,5 mA

Voltage, Utilisation category DC-12 24 VDC

Current, Utilisation category DC-12 0,25 A

Voltage, Utilisation category DC-13 24 VDC

Current, Utilisation category DC-13 0,25 A

Test pulse interval, typical 1000 ms

Test pulse duration, maximum 0,3 ms

Classification ZVEI CB24I, Source C2

Classification ZVEI CB24I, Sink C1

Elektriska data - diagnosuttag

Designation, Diagnostic outputs OUT

Design of control elements short-circuit proof, p-type

Voltage drop Ud, maximum 2 V

Voltage, Utilisation category DC-12 24 VDC

Current, Utilisation category DC-12 0,05 A

Voltage, Utilisation category DC-13 24 VDC

Current, Utilisation category DC-13 0,05 A

Elektriska data - elektromagnetisk kompatibilitet

Interfering radiation IEC 61000-6-4

EMC rating IEC 60947-3

Statusindikering

Notera (LED-statusindikering) gul LED: driftsstatus

grön LED: spänningsövervakning

röd LED: störning

8-23

Stifttilldelning

PIN 1 1A1 Ue: (1)

PIN 2 X1 Säkerhetsingång 1

PIN 3 A2 GND Blå

PIN 4 Y1 Säkerhetsutgång 1 Svart

PIN 5 OUT Diagnostisk utgång OUT Grå

PIN 6 X2 Säkerhetsingång 2 violett

PIN 7 Y2 Säkerhetsutgång 2 röd

PIN 8 IN utan funktion Rosa

UL-anmärkning

]Max. environmental temperature 69 °C.

FCC/IC - Notera

This device complies with Part 15 of the FCC Rules and contains licence-exempt transmitter/receivers that are

compliant with ISED (Innovation, Science and Economic Development) Canada licence-exempt RSS standard(s).

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference signals, and

(2) This device must be able to tolerate interference signals. These also include interference signals that could

cause the device to function improperly.

This device complies with the nerve stimulation limits (ISED SPR-002) when operated at a minimum distance of 100

mm. Changes or modifications not expressly approved by K.A. Schmersal GmbH & Co. KG could void the user's

authority to operate the equipment.

The licence-free transmitter/receiver contained in this device satisfies the requirements of the "Radio Standards

Specification" of the Innovation, Science and Economic Development Canada (ISED) authority that apply to licence-

free radio equipment. Operation is permissible under the following two conditions:

(1) The device must not create disturbances.

(2) The device must tolerate received radio frequency interference, even if this could impair its functionality.

This device complies with the nerve stimulation limits (ISED CNR-102) when operated at a minimum distance of 100

mm.

In the event of changes or modifications that have not been expressly approved by K.A. Schmersal GmbH & Co. KG,

the user's authorisation to use the device may become ineffective.

ANATEL-Hinweis

Este equipamento nao tem direito àprotecao contra interferência prejudicial e nao pode causar interferencia em

sistemas devidamente autorizados.

Para maiores informacores consultar: www.gov.br/anatel

4 montering

4.1 Allmänna monteringsanvisningar

9-23

2Please observe the relevant requirements of the standards ISO 12100, ISO 14119 and ISO 14120.

Ensure the safety sensor and actuator is mounted on a flat surface. The component can be mounted in any position.

The universal mounting holes provide for a variable mounting by means of M4 screws. Mounting: a screw length of

25 mm is sufficient for sensor mounting and for side mounting of the actuators. 30 mm long screws are

recommended when the actuator is mounted upright and/or when the sealing discs are used. (Tightening torque

2,2...2,5 Nm). The labelled surfaces of the safety sensor and the actuator have to be opposite. The safety sensor

must only be used within the assured switching distances ≤ sao and ≥ sar.

To avoid any interference inherent to this kind of system and any reduction of the switching distances, please

observe the following guidelines:

The presence of metal chips in the vicinity of the sensor is liable to modify the switching distance.

Keep away from metal chips

Minimum distance 100 mm between two safety sensors as well as other systems with same frequency (125

kHz)

2Säkerhetshandtaget skall på lämpligt sätt monteras på skyddsanordningen så att den inte går att lossa eller att flyttas

(t.ex. engångsskruvar, limma, borra upp skruvhuvuden, stifta).

4.2 Dimensioner

Alla mått i mm.

Safety sensor

Actuator

10-23

Altri manuali per RSS 36-I2-D-R-ST

Indice

Lingue:

Altri manuali schmersal Interruttore

schmersal

schmersal AZM201Z-ST-T-1P2PW-2965-1 Manuale di servizio

schmersal

schmersal AZ 16ZI Manuale utente

schmersal

schmersal ZQ 700-11 Manuale utente

schmersal

schmersal AZM 200D Manuale utente

schmersal

schmersal Z/T 235 Manuale di programmazione

schmersal

schmersal RSS 36-D-ST5 Manuale utente

schmersal

schmersal EX-Z/T 235 Manuale utente

schmersal

schmersal AZM300B-I2-ST-1P2P Manuale utente

schmersal

schmersal AZM300B-ST-1P2P Manuale utente

schmersal

schmersal EX-Z/T 235 Manuale utente

schmersal

schmersal AZ 15 ZO Manuale utente

schmersal

schmersal EX-AZM 170 Manuale utente

schmersal

schmersal TFH 232-11UEDR Manuale utente

schmersal

schmersal AZ201CC-T-1P2P Manuale operativo e di manutenzione

schmersal

schmersal AZM300Z-I2-ST-1P2P-DU Manuale operativo e di manutenzione

schmersal

schmersal AZ 415 Series Manuale utente

schmersal

schmersal BNS-B20 Manuale utente

schmersal

schmersal BN 20 Manuale utente

schmersal

schmersal WKT Series Manuale di programmazione

schmersal

schmersal TV.S 355 Manuale utente

schmersal

schmersal AZM 200 D Manuale utente

schmersal

schmersal TESK Series Manuale utente

schmersal

schmersal AZM300B-ST-1P2P-A-T Manuale utente

schmersal

schmersal TVS 410 Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente

schmersal RSS 36-I2-D-R-ST Manuale utente

Manuali Interruttore popolari di altre marche
