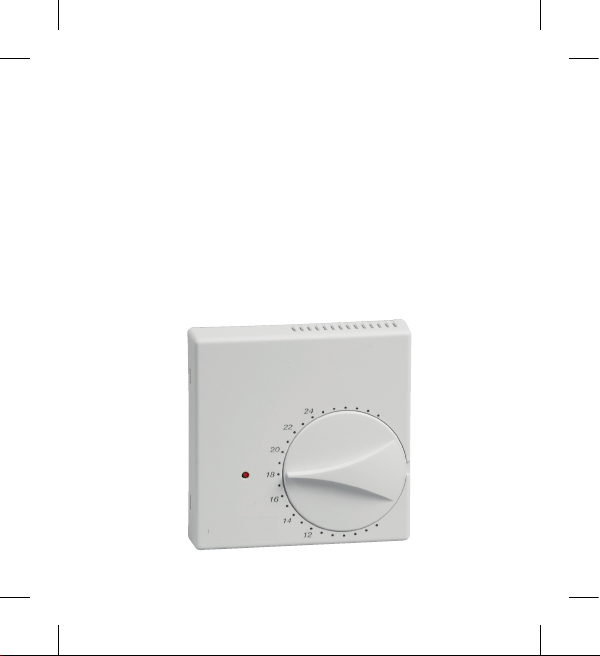

Seitron DTPF85BC Manuale utente
TERMOSTATO AMBIENTE VIA RADIO
WIRELESS ROOM THERMOSTAT
RADIORAUMTHERMOSTAT
DRAADLOZE THERMOSTAAT
THERMOSTAT D’AMBIANCE PAR RADIO
TERMOSTATO AMBIENTE VÍA RADIO
TERMÓSTATO AMBIENTE VIA RÁDIO
2
10
10
9
8

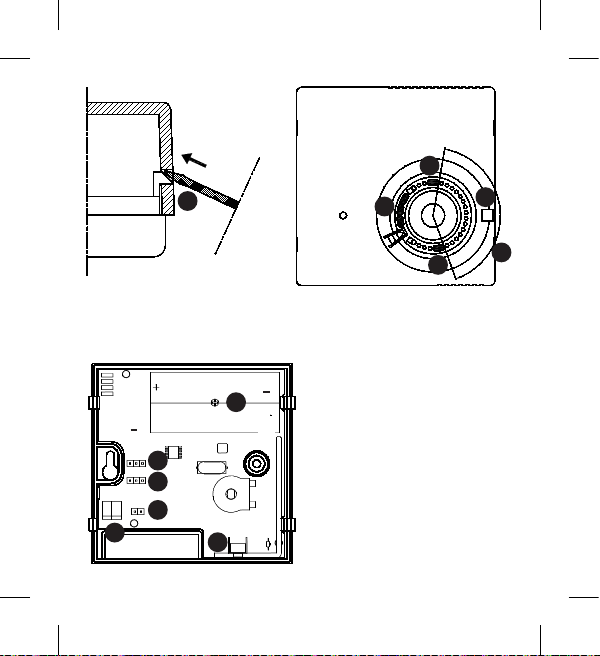

Fig. 1 - Abb. 1
7
4
Fig. 2 - Abb. 2
10 10
7
3
Fig. 3 - Abb. 3
10
Fig. 4 - Abb. 4
14
7
13
11
12
64
2
3
1
5
+
+
Fig. 5 - Abb. 5
4
Ponticello JP1: selezione sonda temperatura ambiente
Jumper JP1: selection of room temperature probe
Brücke JP1: Auswahl Raumtemperatursonde
Jumper JP1: keuze van de ruimtesensor
Pont JP1 : sélection de la sonde de température ambiante
Puente JP1: selección sonda temperatura ambiente
Jumper JP1: selecção da sonda de temperatura ambiente
1
ASonda interna abilitata (default)
Internal probe enabled (default)
Innensonde aktiviert (Default)
Interne sensor geactiveerd (fabrieksinstelling)
Sonde intérieure activée (par défaut)
Sonda interna habilitada (default)
Sonda interna habilitada (por defeito)
B
Sonda esterna abilitata
External probe enabled
Außensonde aktiviert
Externe sensor geactiveerd
Sonde extérieure activée
Sonda externa habilitada
Sonda externa habilitada
5
Ponticello JP2: selezione intervallo campionamento
Jumper JP2: selection of sampling interval
Brücke JP2: Auswahl Stichprobenzeitraum
Jumper JP2: keuze van het meetinterval
Pont JP2 : sélection de l’intervalle d’échantillonnage
Puente JP2: selección intervalo muestreo
Jumper JP2: selecção do intervalo de amostragem
2
C10 minuti (default)
10 minutes (default)
10 minuten (default)
10 Minuten (fabrieksinstelling)
10 minutes (par défaut)
10 minutos (default)
10 minutos (por defeito)
D3 minuti - 3 minutes - 3 Minuten - 3 Minuten - 3 minutes -
3 minutos - 3 minutos
E
3 minuti potenza ridotta
3 minutes reduced power
3 Minuten reduzierter Strom
3 minuten Met beperkt vermogen
3 minutes puissance réduite
3 minutos potencia reducida
3 minutos com potência reduzida
6
Ponticello JP3: selezione riscaldamento/raffrescamento
Jumper JP3: heating/cooling selection
Brücke JP3: Auswahl Heizung/Kühlung
Jumper JP3: keuze verwarming/koeling
Pont JP3 : sélection chauffage / refroidissement
Puente JP3: selección calefacción/refrigeración
Jumper JP3: selecção do aquecimento/arrefecimento
3
FModo riscaldamento (default)
Heating mode (default)
Betriebsweise Heizung (Default)
Verwarming (fabrieksinstelling)
Mode chauffage (par défaut)
Modo calefacción (default)
Modo de aquecimento (por defeito)
GModo raffrescamento
Cooling mode
Betriebsweise Kühlung
Koeling
Mode refroidissement
Modo refrigeración
Modo de arrefecimento
7
NOTA: Dopo aver modicato i ponticelli è consigliabile forzare un
aggiornamento entrando e uscendo dalla funzione “Test” (premendo 2
volte il pulsante test indicato con 4).
In alternativa, modicare i ponticelli prima di inserire le batterie.
NOTE: After having modied the jumpers, it is recommended to force an
update by entering and exiting the “Test” function (by pressing the test
button twice, shown by 4).
Alternatively, change jumpers position before inserting batteries.
ACHTUNG: Nach Modizierung der Brücken ist es ratsam, ein Update zu
erzwingen, indem Sie zweimal die mit 4angezeigte Testtaste drückt, um
in die oder aus der “Test” Funktion ein-/auszutreten. Als Alternative dazu
können Sie die Brücken modizieren, bevor die Batterien einzusetzen.
OPMERKING: Na het wijzigen van de jumpers, is het aanbevolen om
het systeem te actualiseren door de ‘Test’-functie te activeren en te
deactiveren (druk hiervoor 2 keer op de ‘Test’-knop 4). Ofwel moet men
de jumpers wijzigen voor het plaatsen van de batterijen.
NOTE: Après avoir modié les ponts, il est conseillé de forcer une mise
à jour en entrant et en sortant de la fonction “Test” (en appuyant 2 fois
sur le bouton “Test” indiqué par 4 ). En alternative, modier la position
des ponts avant d’introduire les piles.
NOTAS: Después de haber modicado los puentes es aconsejable forzar
una actualización entrando y saliendo de la función “Test” (presionando
2 veces el botón test indicado con 4).
En alternativa, modicar los puentes antes de poner las baterías.
NOTA: Após a modicação dos jumper é recomendável forçar uma
actualização entrando e saindo da função “Test” (pressionando 2 vezes
o botão “test” indicado com 4).
Como alternativa, modicar as pontes antes de introduzir a bateria.
8
CARATTERISTICHE PRINCIPALI
• Frequenza di funzionamento 868,150 MHz
• Trasmissione ridondante via radio di comando con tempo di trasmissione
selezionabile
• Sensore interno ed ingresso per sensore remoto
• Possibilità di blocco o limitazione della manopola
• Indicazione di batteria scarica
• Selezione Riscaldamento/Raffrescamento gestibile dal termostato o sul ricevitore
CARATTERISTICHE TECNICHE
Alimentazione: 2 x 1,5V pile alcaline tipo AAA
Durata delle pile: >6 anni a TX ogni 10 min
>2,5 anni a TX ogni 3 min
>4 anni a TX ogni 3 min con potenza ridotta
Frequenza: 868,150 MHz
Max. potenza RF trasmessa: <1 mW
Modulazione: GFSK
Tipo antenna: Interna
Max. distanza dal ricevitore: >300 m in campo libero
>50mall’internodiedici
(dipendentedall’edicioedall’ambiente)
Campo di misura: -5,0°C ..+46,1°C
Campo di regolazione: 6°C .. 30°C
Precisione: ±1°C
Risoluzione: 0,1°C
Isteresi: denitasulricevitore
ENGLISHPORTUGUÊS DEUTSCH ITALIANOFRANÇAISESPAÑOL NEDERLANDS
9
Tiposensore: NTC100kΩ@25°Cinterno
Sensoreremoto: NTC100kΩ@25°C(opzionale)
Massimalunghezzadeili
verso il sensore remoto: 3 m
Grado di protezione: IP 30
Temp. funzionamento: 0°C .. 40°C
Temp. stoccaggio: -10°C .. +50°C
Limiti umidità: 20% .. 80% RH
(non condensante)
Contenitore: Materiale: ABS autoestinguente V0
Colore: Bianco segnale (RAL 9003)
Dimensioni: 85 x 85 x 29 mm (L x A x P)
Peso: ~ 130 gr
CLASSIFICAZIONE SECONDO REGOLAMENTO 2013.811.CE
Classe: IV
Contributoall’efcienzaenergetica: 2%
GENERALITA’
Questo dispositivo è un termostato elettronico via radio per la regolazione della
temperatura sia di ambienti industriali e commerciali che di ambienti domestici.
Il termostato può controllare sia sistemi di riscaldamento che di raffrescamento.
Il led presente sul frontale avvisa quando le batterie sono scariche.
La sua principale caratteristica è la mancanza di collegamenti elettrici, infatti i
segnali di accensione e spegnimento sono trasmessi all’unità ricevente via radio,
rendendo l’installazione di questo dispositivo facile ed economica, specialmente
dove non è disponibile un impianto elettrico già esistente.
ENGLISHPORTUGUÊS DEUTSCH ITALIANOFRANÇAISESPAÑOL NEDERLANDS
10
FUNZIONAMENTO
Modalità riscaldamento/Raffrescamento
Agendo sul connettore JP3, indicato con 3in Fig. 5, è possibile impostare il
termostato in modalità di Riscaldamento o Raffrescamento:
- Riscaldamento
Ponticello inserito a sinistra (Fdi Fig. 5)
- Raffrescamento
Ponticello inserito a destra (Gdi Fig. 5)
Periodicamente il termostato trasmette via radio un comando al ricevitore
contenente le informazioni di temperatura ambiente, temperatura setpoint,
stato riscaldamento/raffrescamento.
Il ricevitore provvede a comparare la temperatura desiderata con la temperatura
ambiente ed eseguire la regolazione accendendo o spegnendo il relè di uscita.
Il ricevitore può anche ignorare l’impostazione riscaldamento/raffrescamento
proveniente dal termostato nel caso in cui la stessa informazione arrivi da
un cronotermostato associato o nel caso in cui la selezione venga decisa sul
ricevitore tramite l’ingresso dedicato.
Il ricevitore è in grado di regolare la temperatura nell’ambiente in cui è installato
il termostato con due temperature di setpoint, comfort e ridotta.
La temperatura di comfort corrisponde alla temperatura impostata sulla
manopola, mentre la temperatura ridotta è la temperatura impostata
sul termostato meno un valore di costante (impostato sul ricevitore) in
riscaldamento (in raffrescamento, T. comfort + costante riduzione).
La funzionedi riduzionepuò essereforzata dalricevitore collegandoun programmatore
orario all’ingresso dedicato oppure controllata da un cronotermostato associato.
Per ulteriori informazioni, vedere le istruzioni relative al ricevitore.
