Gebrauchsanleitung
Instructions for use
Instructions pour l‘usage
Istruzioni per l‘uso
Modo de empleo
RI 200 Infrarot-Stereo-Hörhilfe
Die Infrarot-Stereo-Hörhilfe RI 200 empfängt kabellos Musik und Sprache, die von
einem passenden Infrarot-Sender abgestrahlt werden.
Einsatzbereiche: • zur Stereo-Tonübertragung
• im Theater oder Vortrag als Hörunterstützung
Merkmale: • für Menschen mit Hörproblemen
• hohe Klangqualität, HiFi-Stereo
• hoher Tragekomfort, sehr leicht
• hohe Lautstärke
• auf die individuelle Hörminderung
vom Fachhändler einstellbar
• einfache Bedienung
• wirtschaftlicher, umweltfreundlicher Akku-Betrieb
• Ladung des Akkusteckers BA 90 im Ladeschacht
des Senders oder im Steckerladegerät L 90.
Technische Daten:
Empfangsfrequenz 95 kHz/250 kHz ±25 kHz, FM
Übertragungsbereich 30 - 18.000 Hz
Rauschspannungsabstand typ. 60 dB(A)
Kanaltrennung bei 1 kHz 45 dB
Max. Schalldruck bei 1 kHz ca 118 dB
Klirrfaktor bei 1 kHz < 0,8 %
Regelbare Tiefenabsenkung bis ca. 20 db/100 Hz, getrennt L/R einstellbar
Balance-Voreinstellung bis ca. 30 dB Absenkung pro Kanal
Speisung Akkustecker BA 90 (Art.Nr. 03261)
Betriebszeit maximal ca. 7 Stunden
Ladezeit für den Akku ca. 18 Stunden
Gewicht ca. 43 g (mit Akkustecker)
Fehler-Checkliste:
Nur Rauschen hörbar ? Sender nicht in Betrieb oder defekt
Lautstärkeregler aufgedreht, Tonsignal fehlt, Senderanschluß kontrollieren !
Kein Signal hörbar ? Lautstärke für Kopfhörerbuchse separat regelbar ?
Betriebsanleitung TV/HiFi-Komponenten lesen !
Ton verzerrt ? Akku erschöpft, bitte sofort laden !
Ton leicht verrauscht ? Ausrichtung des Senders nicht optimal,
der Empfang wird "abgeschattet".
Vor erstem Gebrauch Akku 24 Stunden laden !
Nach Gebrauch bitte ausschalten !
Ohrpolster (abnehmbar) von Zeit zu Zeit mit einer leichten Seifenlauge reinigen !
Änderungen vorbehalten
RI 200 infrared stereo hearing aid
The wireless infrared stereo hearing aid RI 200 receives music and speech radiated by
an appropriate infrared transmitter.
Types of application: • stereo sound reproduction
• in theatres or conferences as a hearing aid
Features: • for persons only having a slight hardness of hearing
• excellent sound reproduction, hi-fi stereo
• high wearing comfort, extremely light in weight
• high volume
• individually adjustable to different degrees
of hardness of hearing
• easy to handle
• economic accu operation causing no harm to the
environment
• recharging of BA 90 accus in the charging port of
the transmitter or using the L 90 charging unit
Technical data:
Receiving frequencies 95 kHz/250 kHz ±25 kHz, FM
Frequency range 30 - 18,000 Hz
S/N ratio 60 dB(A)
Channel spacing 45 dB
Max. sound pressure level approx. 118 dB at 1 kHz
THD at 1 kHz < 0,8 %
Controllable bass cut up to 20 dB/ 100 Hz, separately adjustable
for the left and right channel
Balance pre-adjustment attenuation of up to 30 dB per channel
Power supply BA 90 accu (Item No. 03261)
Max. operating time approx. 7 hrs
Accu recharging time approx. 18 hrs
Weight approx. 43 g (including accu)
Fault finding:
Hissing noise only Transmitter is not set into operation or it is defective
Volume turned to max. Signal is missing, check connection to transmitter!
but no signal available Volume can be adjusted separately at headphone
socket? See manual of TV/hi-fi components!
Sound is disturbed Accu is completely discharged, please recharge
it immediately!
Sound is slightly noisy The transmitter is not positioned in an optimum way,
reception is obstructed.
Before using it for the first time, the accu has to be charged for 24 hrs!
Please switch off the device after use!
Ear cushions (removable) have to be cleaned with soap-suds from time to time!
Subject to alterations.
Ensemble audio stéréo à infrarouge RI 200 pour transmission sans fil de musique et de
parole émis par un émetteur à infrarouge approprié.
Utilisation: • Pour la transmission du son stéréo
• Au théâtre ou dans des conférences pour
une meilleure intelligibilité
Caractéristiques: • Pour des personnes ayant une capacité auditive reduite
• Sonorité de haute qualité
• Très léger et port extrêmement confortable
• Puissance élevé
• Ajustable à la capacité auditive de chacun
• Simple à utiliser
• Fonctionnement économique sur accumulateur
• Chargement des accumulateurs BA 90 dans l’émet-
teur ou à l’aide du dispositif de chargement L 90
Caractéristiques techniques:
Fréquence porteuse 95 kHz/250 kHz ±25 kHz, FM
Bande passante 30 - 18.000 Hz
Rapport signal/bruit 60 dB(A)
Séparation des canaux à 1 kHz 45 dB
Pression acoustique maximale 118 dB environ à 1 kHz
Distorsion harmonique à 1 kHz 0,8 %
Atténuation des graves ajustable jusqu’à 20 dB/100 Hz environ, ajustable séparément
pour le système droite et gauche
Contrôle de balance atténuation jusqu’ à 30 dB par canal
Alimentation accumulateur BA 90 (N°03261)
Temps de fonctionnement 7 heures environ
Temps de chargement 18 heures environ
Poids 43 g environ (avec accumulateur)
Elimination des défauts:
Pas de son. Bruit de fond Emetteur non raccordé au secteur ou pas
uniquement... mis en circuit
Contrôle de volume à la Signal trop faible, contrôler le branchement sur
position maximale, mais l’émetteur! Est-ce que le volume sur prise casque
pas de son... peut être réglé séparément? Voir mode d’emploi
des appareils TV et Hi-Fi.
Distorsions du son... Accumulateur déchargé, rechargez le tout de suite!
Son légèrement bruité L’émetteur n’est pas orienté de manière optimale, la
réception est interrompue.
Avant la première mise en service du récepteur,
recharger l’accumulateur pendant au moins 24 heures!
Après chaque utilisation, mettre hors circuit le récepteur!
Les coussinets doivent être nettoyés à l‘eau légèrement savonneuse de temps en temps.
Sous réserve de modification technique.
Ensemble audio stéréo à infrarouge RI 200
Dispositivo acustico ausiliario stereo a raggi infrarossi RI 200
Il dispositivo acustico ausiliario a raggi infrarossi RI 200 è in grado di ricevere senza cavo
musica e voce, irradiati da un trasmettitore adatto a raggi infrarossi.
Settore di applicazione: • Per trasmissione tono stereo
• In teatro o per conferenze con funzione di
supporto acustico
Caratteristiche: • Per persone con leggeri problemi di udito
• Elevata qualità del tono stereo HiFi
• Elevato confort di trasporto, molto leggero
• Volume elevato
• Adattabile al livello percettivo individuale
• Comando facile
• Esercizio economico ed ecologico dell’accumulatore
• Carica della spina dell’accumulatore BA 90 nel vano
di carica del trasmettitore o nell’apparecchio di
carica a spina L 90.
Dati tecnici:
Frequenza di ricezione 95 kHz/250 kHz ±25 kHz, MF
Banda di trasmissione 30 - 18.000 Hz
Rapporto segnale-disturbo 60 dB(A)
Separazione canali a 1 kHz 45 dB
Max. pressione acustica ca. 118 dB a 1 kHz
Fattore di distorsione a 1 kHz < 0,8 %
Abbassamento dei toni bassi
regolabile fino a ca. 20 dB/100 Hz, regolazione separata S/D
Preregolazione del balance Abbassamento fino a ca. 30 dB per ogni canale
Alimentazione Spina accumulatore BA 90 (n. art. 03261)
Tempo di esercizio ca. 7 ore
Tempo di carica per
accumulatore ca. 18 ore
Peso ca. 43 g (con spina accumulatore)
Lista di controllo guasti:
Solo rumore percettibile? Trasmettitore non in servizio o difettoso.
Regolatore di volume Segnale tono assente, controllare l’attacco del
aperto, nessun segnale trasmettitore! Volume regolabile separatamente
percettibile? per presa altoparlante? Leggere le istruzioni sull’uso
dei componenti TV/HiFi!
Tono distorto? Accumulatore scarico, caricare immediatamente!
Leggeri rumori del tono? Direzionalitànonottimaledeltrasmettitore,ilricevitore
viene „ombreggiato“.
Caricare l’accumulatore per 24 ore prima del primo impiego!
Dopo l’impiego disinserire!
Pulire l’imbottitura dell’auricolare (smontabile) ad intervalli regolari con una soluzione
saponata leggera!
Con riserva di modifiche
RI 200 Ayuda Auditiva Infrarroja Estereofónica
La Ayuda Auditiva Infrarroja Estereofónica permite la recepción inalámbrica de música
y voces irradiadas desde un transmisor infrarrojo adecuado.
Campos de utilización: • Para la transmisión de sonido en estéreo
• Como ayuda auditiva en teatros o en conferencias
Cualidades: • Para personas con leves problemas de audición
• Muy buena calidad de sonido, HiFi-Estéreo
• Cómodas y muy ligeras
• Alta intensidad del sonido
• Regulables según la insuficiencia auditiva
• Manejo sencillo
• Funcionamiento por acumulador, rentable y no conta-
minante para el medio ambiente
• El acumulador enchufable puede ser cargado en el
compartimento de carga del transmisor o con el
cargador enchufable L 90.
Características técnicas:
Frecuencia de recepción 95 kHz/250 kHz ±25 kHz, FM
Margen de transmisión 30 - 18.000 Hz
Distancia de tensión de ruido típ. 60 dB(A)
Separación de canales 45 dB a 1 kHz
Máx. presión sonora 118 dB a 1 kHz
Coeficiente de distorsión < 0,8% a 1 kHz
Reducción regulable de bajos hasta aprox. 20 dB/100 Hz, regulable
separadamente I/D
Regulación previa de balance hasta reducción de 30 dB, por canal
Alimentación de corriente Acumulador enchufable BA 90 (Núm. de ref. 03261)
Tiempo máx. de servicio aprox. 7 horas
Tiempo de carga
del acumulador aprox. 18 horas
Peso aprox. 43 g (con enchufe de acumulador)
Problemas + soluciones:
¿Sólo se escuchan ruidos? El transmisor no está en servicio o está dañado.
¿No se oyen señales a pesar Falta la señal de sonido, controlar la conexión
de graduar alto volumen? del transmisor.
Verificar si el volumen para el casquillo
de los audífonos se regula por aparte.
Leer las instrucciones de manejo
para componentes TV/HiFi.
¿Sonido deformado? El acumulaodor está agotado -debe
cargarse inmediatamente.
¿Sonido defectuoso? La posición del transmisor no es adecuada,
la recepción se encuentra „algo bloqueada“.
Antes de utilizarlo por primera vez, cargar el acumulador durante 24 horas.
Desconectar después del uso.
De vez en cuando limpiar el acolchado de los audífonos (amovible), con agua
ligeramente jabonosa.
Nos reservamos el derecho a introducir modificaciones.
ON/OFF
Volume
Einschalten des Gerätes/
Einstellen der Lautstärke
Switching on the unit/
Adjusting the volume
Mise en marche de l‘appareil/
Réglage du volume
Accensione dellapparecchio/
Regoazione del volume
Connectado del aparato/
Ajuste dell volume
Lichtweg nicht verdecken !
Don‘t cover diodes !
Ne pas couvrir les diodes infrarouges !
Non coprire la traiettoria della luce !
No cubrir el recorrido de la luz.
Printed in Ireland Publ. 06/95 43035/A04
Sennheiser Irland GmbH Telefon 05130/600-0
D-30900 Wedemark Telex 924623
Telefax 05130/6312
Zubehör
Accessories
Accessoires
Accessori
Accesorios

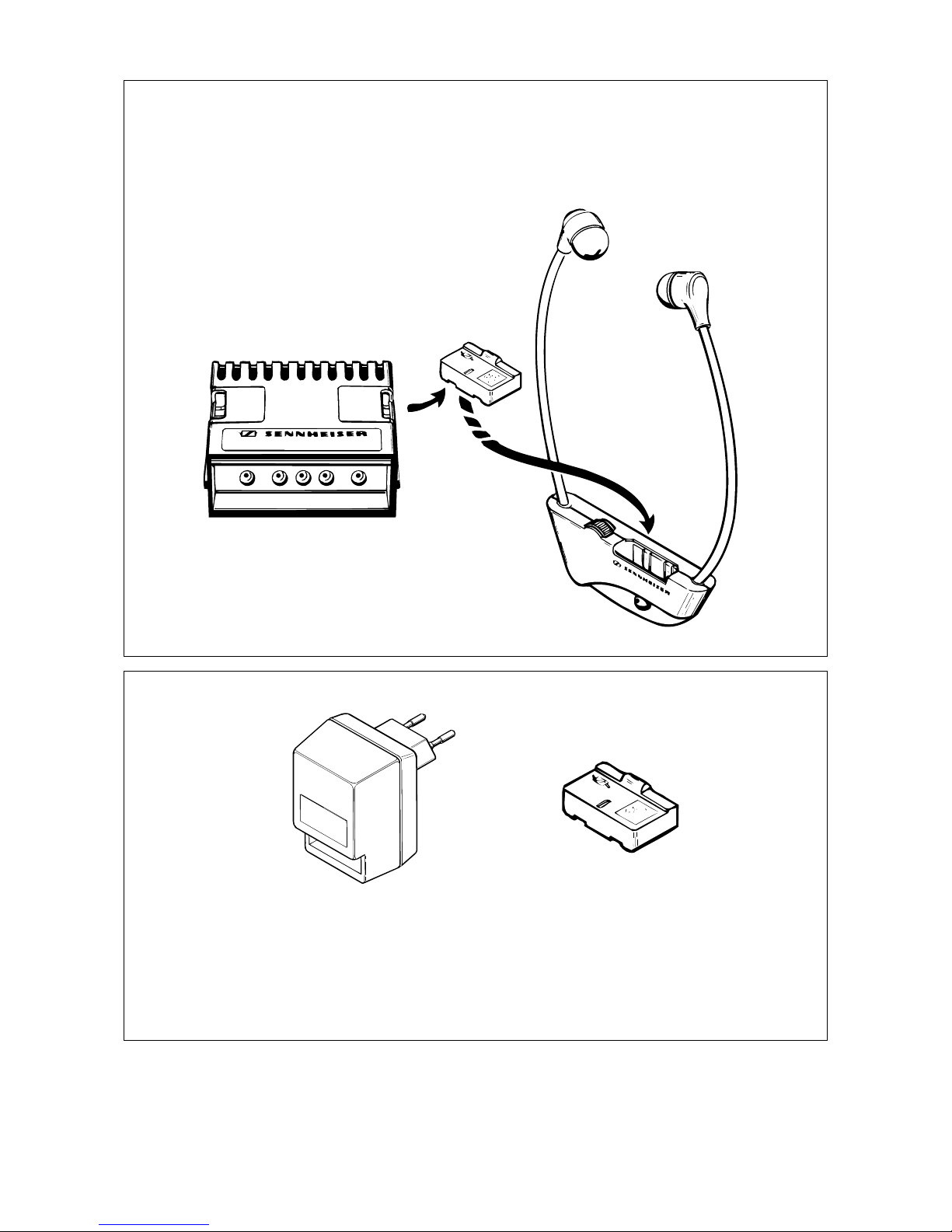

Akkuwechsel/Akkuladen im Sender
Replacing the Accu/Recharging the accu in the transmitter
Remplacement de l’accumulateur/chargement de l’accumulateur dans l’émetteur
Sostituzione accumulatore/carica accumulatore nel trasmettitore
Cambio/carga de acumuladores en el transmisor
Art.Nr.: 03262
Ladegerät L 90
Charging unit L 90
Chargeur L 90
Ricaricatore L 90
Aparato de carga L 90
Art. Nr.: 03261
Akkustecker BA 90
Accu plug BA 90
Fiche d‘accu BA 90
Accumulatori BA 90
Accumuladore BA 90
Indice
Lingue:
Altri manuali Sennheiser Apparecchio acustico
Sennheiser
Sennheiser Audiology Set 810 S Infra-red Manuale utente
Sennheiser
Sennheiser SI 30-3000 SINGLE Dimensioni
Sennheiser
Sennheiser L 2015 Manuale utente
Sennheiser
Sennheiser DSP 360 - SHORT Manuale utente
Sennheiser
Sennheiser SI 30-2250 SINGLE Dimensioni
Sennheiser
Sennheiser Audiology SET 810 Infra-red Manuale dell'operatore
Sennheiser
Sennheiser 502013 Manuale utente
Sennheiser
Sennheiser SI 1015-4000 DUAL Dimensioni
Sennheiser
Sennheiser Audiology Set 810 S Infra-red Manuale utente
Sennheiser
Sennheiser SET 900 - 07-08 Manuale utente
Sennheiser
Sennheiser EZT 3011 Manuale utente
Sennheiser
Sennheiser SET100 Dimensioni
Sennheiser
Sennheiser RI 100 Manuale utente
Sennheiser
Sennheiser EZT 3012 Manuale utente
Sennheiser
Sennheiser Set 810 s Manuale utente
Sennheiser
Sennheiser All-Day Clear Slim Manuale utente
Sennheiser
Sennheiser SI 1015-4000 SINGLE Dimensioni
Sennheiser
Sennheiser SI 1015-8000 SINGLE Dimensioni
Sennheiser
Sennheiser AUDIOLINK PLS-100 Manuale utente
Sennheiser
Sennheiser Audiology SET 810 Infra-red Manuale utente
