Sennheiser BF 1051-VHF Manuale utente

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

BF 1051-VHF

Sie haben eine gute Wahl getroffen.

AuchdiesesSennheiser-ProduktwirdSielangeJahredurchZuverlässigkeit,

Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert

Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren

erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer

Produkte "Made in Germany".

Thank you for choosing Sennheiser!

You have made an excellent choice. This product will give you reliable

operation over many years. All of Sennheiser´s professional expertise and

more than fifty years of experience have gone into the creation of this state-

of-the-art product.

¡Ha hecho usted una elección perfecta!

También este producto Sennheiser le convencerá durante largos años por

su fiabilidad, su rentabilidad y su manejo sencillísimo. Se lo garantiza

Sennheiser con su excelente renombre y la experiencia adquirida en más

de 50 años como fabricante de magníficos productos electroacústicos

„Made in Germany“.

Deutsch

English

Españiol...................................................................................................... 3

Français

Italiano

Nederlands ............................................................................................... 13

CHANNEL

SQUELCH

1 2 3 4 5 A B -20 -12 0 +3 +12

RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL

42 3

DIVERSITY RECEIVER BFR 1051 HiDynplus

POWER

MKE 2-1053

MKE 40-1053

BF 1051 BF 1052 BF 1053

STH 1051

A 1051 A 1051

NG 1051...

UK USEURO

GA 19051 AM

GA 1051 CC GA 1051

BFR 1051

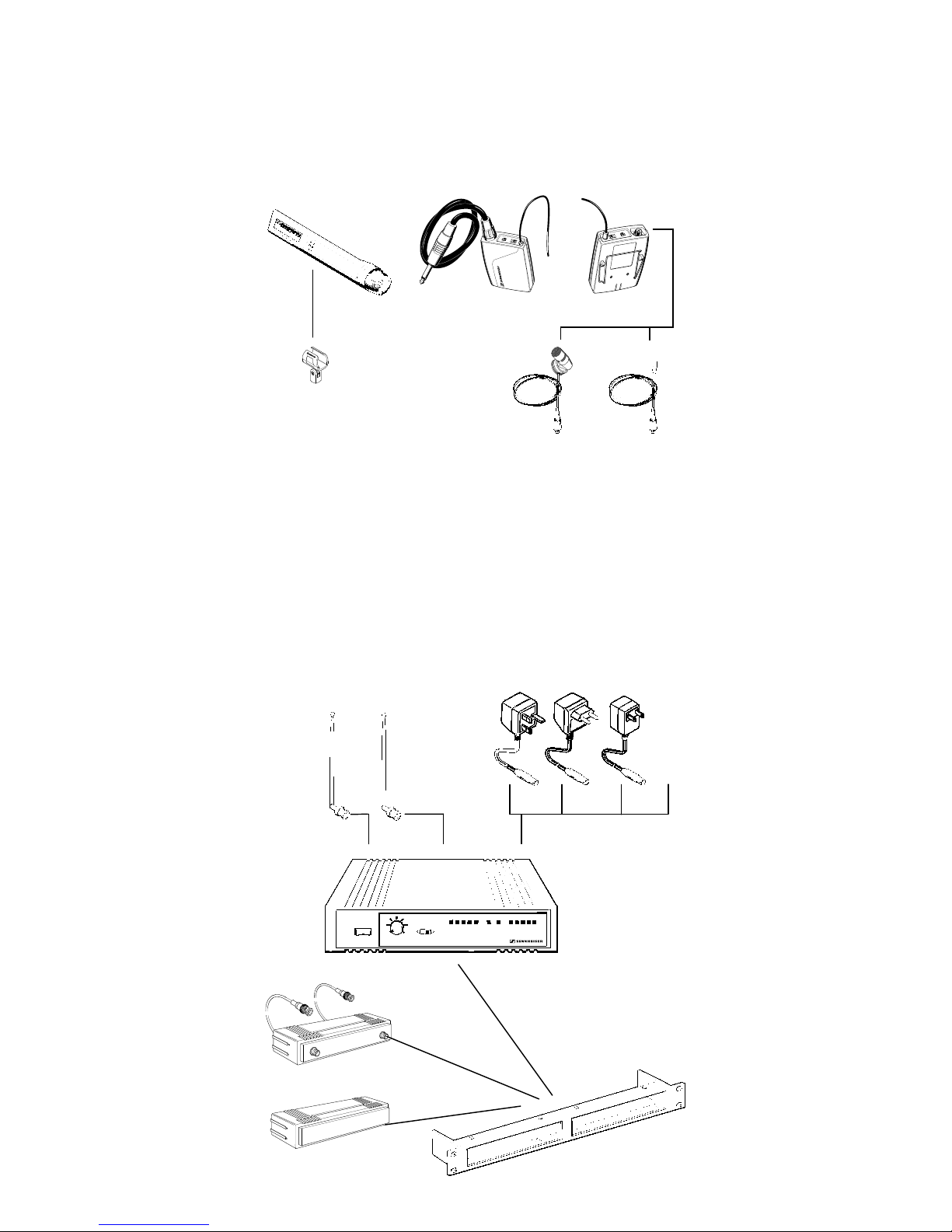

Systemkomponenten / System components / Componentes

BFR 1051-VHF

Kompakter und schlanker Handsender als drahtloses dynamisches

Mikrofon für den harten und störungsfreien Einsatz "on stage". Passend

zum Sennheiser-Empfänger BFR 1051-VHF.

• Extrem rückkopplungsarm durch Supernieren-Richtcharateristik

• Stoß- und schlagfestes Polyamid-Gehäuse

• bis 10 Stunden ununterbrochener Betrieb mit einer Batterie

• Antenne im Gehäuse integriert

• 2 umschaltbare Sendefrequenzen

• Wirksame Rauschunterdrückung und hohe Dynamik durch

HiDyn plus.

Compact and slim hand-held transmitter for use as a wireless dynamic

microphone allowing operation in the most difficult conditions on stage.

The BF 1051 transmitter microphone is to be used in conjunction with

the Sennheiser BFR 1051-VHF receiver.

• Excellent feedback rejection thanks to supercardiod pick-up pattern

• Extremely rugged polyamide housing

• Up to 10 hours of continuous operation with one battery

• Antenna integrated into the housing

• Two switchable transmit frequencies

• Excellent dynamic range and noise suppression thanks to HiDyn plus

Emisora de mano compacto y delgado en forma de micrófono dinámico

sin hilos para el empleo "on stage“ duro y sin perturbaciones. Es

apropiado para el receptor Sennheiser BFR 1051-VHF.

• excelente rechazo de la realimentación

• caja poliamida resistente a los choques

• servicio continuado con pilas hasta un máximo de 10 horas

• antena integrada a la caja

• 2 frecuencias de emisión conmutables

• supresión efectiva de ruidos y alta dinámica gracias a HiDyn plus

Produktbeschreibung /Product specifications / Descripción

CHANNEL

SQUELCH

1 2 3 4 5 A B -20 -12 0 +3 +12

RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL

42 3

DIVERSITY RECEIVER BFR 1051 HiDynplus

POWER

BF 1051-VHF

IEC 6 LR 61

Abdeckklappe öffnen und Batterie einlegen.

• Alkali-Mangan-Batterien, Typ IEC 6 LR 61 (E-Block) verwenden.

Die Betriebszeit mit einer Batterie beträgt ca. 10 Stunden.

• Keine NiCd-Accus verwenden! Die maximale Sendezeit sinkt damit

auf unter 2 Stunden. (Technische Daten werdcn nicht berührt)

Open the battery compartment and insert the battery.

• Use alkaline-manganese batteries type IEC 6 LR 61. One battery

provides an operating time of about 6 hours.

• Do not use rechargeable NiCd batteries as the total operating time is

drastically reduced to less than 2 hours. (Technical data are not affected)

Abrir el compartimiento y introducir la pila.

• Utilizar exclusivamente pilas manganeso-alcalinas tipo IEC 6 LR 61

(bloque E). La duración de servicio de una pila es aproximadamente

de 10 horas.

• ¡No utilizar acumuladores NiCd! El tiempo de emisión sería reducido

a < 2 horas. (No concierne las otras características técnicas.)

Batterie einlegen /How to insert the battery / Colocación de la pila

III

Lo HI

OFF ON

III

Lo HI

OFF ON

III

Lo HI

OFF

Mit dem unteren Schiebeschalter wird das Sender-Mikrofon BF 1051-

VHF ein- bzw. ausgeschaltet.

The lower sliding switch serves to switch the BF 1051-VHF transmitter

microphone either ON or OFF.

El micrófono de emisión BF 1051-VHF se pone en marcha con el

interruptor inferior.

Einschalten / How to put the transmitter microphone to work/ Puesto en servicio

III

Lo HI

OFF

III

Lo HI

OFF ON

III

Lo HI

OFF ON

Mit dem oberen Schiebeschalter wird der Sender zwischen Kanal 1und

Kanal 2umgeschaltet.

Sender und Empfänger müssen auf den gleichen Kanal eingestellt werden!

Schalten Sie zunächst den Empfänger ein, um zu prüfen, ob der gewählte

Kanal frei ist. Falls nicht, schalten Sie auf den anderen Kanal um.

Hinweis: Die tatsächliche Sendefrequenz ist auf einem

Klebeschild im Batteriefach vermerkt.

The upper sliding switch serves to switch the BF 1051 transmitter

microphone to either channel 1or channel 2.

Make sure that both transmitter and receiver are set to the same channel.

Switch on the receiver in order to check whether the selected channel is

free. If not, set the receiver to the other channel.

N.B.: The transmit frequency can be found

on a sticker in the battery compartment.

Con el conmutador superior se conmuta entre canal 1y canal 2.

¡Emisora y receptor tienen que ser ajustados al mismo canal!

Primero ponda Vd. el receptor en marcha para verificar si el canal elegido

está libre. En caso que no, conmute Vd. al otro canal.

Nota: La frecuencia de emisión efectiva es indicada sobre

el adhesivo en el compartimiento de la pila.

Sendekanäle umschalten / How to select the channel /

Conmutación de los canales de emisión

III

Lo HI

OFF ON

III

Lo HI

OFF

III

Lo HI

OFF ON

Bei Nahbesprechung oder bei lauter Stimme können Übersteuerungen

auftreten. Diese sind am Empfänger BFR 1051-VHF sichtbar, es leuchtet

dort die rote LED der Anzeige "AF".

Empfindlichkeit absenken:

Dazu mittleren Schiebeschalter nach links ("low") schieben.

Close-miking or loud voices can result in overmodulation indicated by the

red LED („AF“) on the BFR 1051-VHF receiver.

Reduce sensitivity:

Slide center switch to left-hand side ("low“).

En caso de pequeña distancia entre micrófono y boca así como cuando se

habla a alta voz pueden producirse sobremodulaciones. Estos son visibles

al receptor BFR 1051-VHF, el diodo luminoso rojo de la indicación „AF“

centellea.

Reducir la sensibilidad, para esto

empujar el conmutador del medio ("low“) a la izquierda.

Empfindlichkeit umschalten / How to adjust the sensitivity /

Conmutar la sensibilidad

2 3

Der Einsprachekorb läßt sich zur Reinigung abschrauben. 

• Schaumstoffeinsatz und Einsprachekorb

unter warmem Wasser durchspülen 

• Anschließend mit einem Fön trocknen 

Vorsicht: Einsprachekorb gerade abnehmen,

freigelegte Mikrofonkapsel dabei nicht berühren!

Unscrew the sound inlet basket 

• Rinse foam protection and sound inlet basket with warm water 

• Dry both foam protection and sound inlet basket with a hairdryer 

N.B.: Do not jam the sound inlet basket.

Make sure that you don´t touch the microphone

capsule while removing the sound inlet basket.

Destornillar la cesta de protección para limpiarla 

• Lavar el suplemento de espuma y la cesta con agua caliente 

• Después secar con un secador de mano 

¡Atención!: ¡Desmontar la cesta de protección rectamente,

no tocar a la cápsula del micrófono descoubierta!

Einsprachekorb reinigen / How to clean the sound inlet basket /

Limpiar la cesta de protección
