Sennheiser 965 Guida rapida
Produktname
965
Bedienungsanleitung
Instruction Manual
Notice d‘emploi
Istruzioni per l‘uso
Instrucciones de uso
Gebruiksaanwijzing
e965_524141_0408_Sp6.book Seite 1 Mittwoch, 28. Mai 2008 11:14 11
1
Inhalt
Sicherheitshinweise................................................................................ 2
Lieferumfang ........................................................................................... 3
Das Mikrofon 965 ............................................................................... 4
Inbetriebnahme....................................................................................... 6
Mikrofon anschließen ..................................................................... 6
Täglicher Gebrauch................................................................................. 7
Einsprachekorb abdrehen .............................................................. 7
Richtcharakteristik einstellen (Niere/Superniere) ................... 8
Empfindlichkeit einstellen ............................................................. 9
Trittschallfilter ein-/ausschalten ...............................................10
Mikrofon platzieren ......................................................................11
Übersicht Mikrofonanwendungen .............................................12
Pflege und Wartung .............................................................................14
Technische Daten..................................................................................15
Polar- und Frequenzdiagramme ................................................16
Herstellererklärungen ..................................................................18
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverlässig-
keit und einfache Bedienung überzeugen. Dafür garantiert
Sennheiser mit seinem guten Namen und seiner in mehr als 60
Jahren erworbenen Kompetenz als Hersteller hochwertiger elek-
troakustischer Produkte. Nehmen Sie sich nun etwas Zeit, um
diese Bedienungsanleitung zu lesen. Wir möchten, dass Sie ein-
fach und schnell in den Genuss dieser Technik kommen.
e965_524141_0408_Sp6.book Seite 1 Mittwoch, 28. Mai 2008 11:14 11
2
Sicherheitshinweise
왘Lesen Sie diese Bedienungsanleitung sorgfältig und vollstän-
dig, bevor Sie das Gerät benutzen.
왘Bewahren Sie die Bedienungsanleitung für die weitere Nut-
zung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
왘Geben Sie das Gerät an Dritte stets zusammen mit der Bedie-
nungsanleitung weiter.
Bestimmungsgemäßer Gebrauch des Geräts
Der bestimmungsgemäße Gebrauch schließt ein,
• dass Sie diese Bedienungsanleitung und insbesondere das
Kapitel „Sicherheitshinweise“ gelesen und verstanden haben.
• dass Sie das Gerät innerhalb der Betriebsbedingungen nur so
einsetzen, wie in der Bedienungsanleitung beschrieben.
• dass Sie das Gerät sorgfältig behandeln und an einem saube-
ren, staubfreien Ort aufbewahren.
• dass Sie das Gerät weder extrem niedrigen noch extrem hohen
Temperaturen aussetzen.
• dass Sie das Gerät vor Nässe schützen. Wasser, das in das
Gehäuse des Geräts eindringt, kann einen Kurzschluss verursa-
chen und das Gerät zerstören. Reinigen Sie es ausschließlich
mit einem leicht feuchten Tuch.
Öffnen Sie das Gehäuse des Mikrofons nicht eigenmächtig. Für
Geräte, die eigenmächtig vom Kunden geöffnet wurden, erlischt
die Gewährleistung.
Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Gerät
anders einsetzen, als in dieser Bedienungsanleitung beschrieben.
e965_524141_0408_Sp6.book Seite 2 Mittwoch, 28. Mai 2008 11:14 11
3
Lieferumfang
1 Mikrofon 965
1 Mikrofonklammer MZQ 800
1Tasche
1 Bedienungsanleitung
1 Garantiekarte
e965_524141_0408_Sp6.book Seite 3 Mittwoch, 28. Mai 2008 11:14 11
4
Das Mikrofon 965
Das 965 ist ein professionelles Echt-Kondensator-Gesangsmik-
rofon, das in punkto Qualität und Klang neue Maßstäbe setzt. Sein
weiter Dynamikumfang und der ausgewogene Frequenzgang sor-
gen für ausgezeichnete Signalqualität mit hohem Durchsetzungs-
vermögen und hoher Verzerrungsfreiheit. Die umschaltbare
Richtcharakteristik (Niere/Superniere) gewährleistet höchste Fle-
xibilität und außergewöhnliche Rückkopplungssicherheit.
Das robuste Metallgehäuse schützt das Mikrofon wirkungsvoll im
rauen Touralltag, während die Schocklagerung der Mikrofonkapsel
Handhabungsgeräusche wirkungsvoll reduziert.
Merkmale
• Echt-Kondensator-Gesangsmikrofon
• Großmembransystem in Niederfrequenzschaltung
• Druckvoller, fein auflösender Klang
• Hervorragende Feedbacksicherheit
• Umschaltbare Richtcharakteristik (Niere/Superniere)
durch Doppelmembrantechnik
• Schaltbare Tiefenabsenkung
• Schaltbare Vordämpfung (–10 dB)
• Optimale Unterdrückung von Griffgeräuschen durch
integrierte Schwingungslagerung
• Integrierter mehrstufiger Poppschutz
• Extrem robust für den rauen Bühnenalltag
e 965_DE.fm Seite 4 Mittwoch, 28. Mai 2008 12:36 12
5

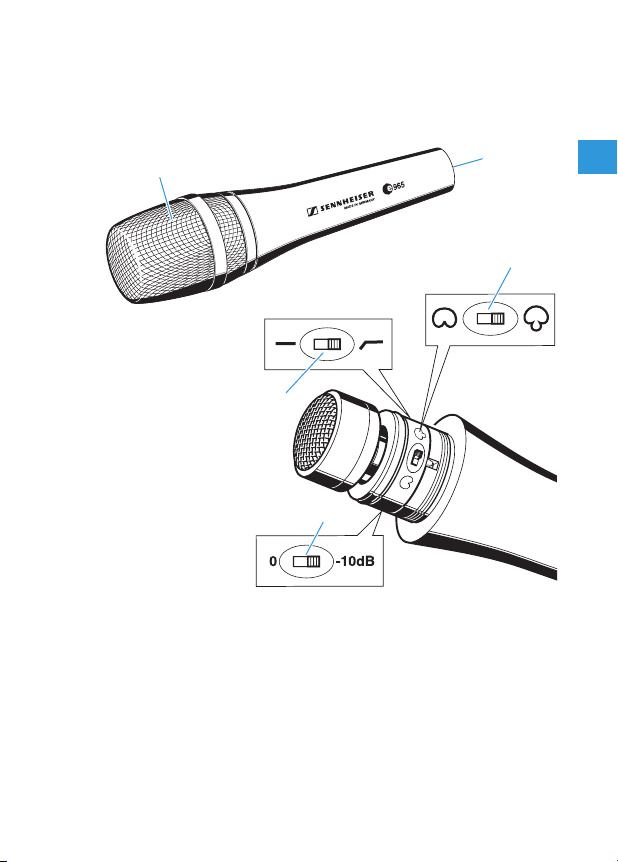

Produktübersicht
Einsprachekorb
XLR-3-Buchse
Schalter Richtcharakteristik
Schalter Empfindlichkeit
Schalter Trittschallfilter
쐋
e965_524141_0408_Sp6.book Seite 5 Mittwoch, 28. Mai 2008 11:14 11
6
Inbetriebnahme
Mikrofon anschließen
왘Schließen Sie das Mikrofon an der XLR-3-Buchse mit einem
XLR-Mikrofonkabel an den Mikrofonvorverstärker an. Der
Mikrofonvorverstärker muss 48-V-Phantomspeisung liefern.
Anschlussbelegung XLR-3
12
3
12
3
++
12
3
XLR 6,3 mm
+
+
12
3
XLR
+
XLR
symmetrisch
XLR
+
e965_524141_0408_Sp6.book Seite 6 Mittwoch, 28. Mai 2008 11:14 11
7
Täglicher Gebrauch
Einsprachekorb abdrehen
Drehen Sie den Einsprachekorb ab, um an folgende vor Feuchtig-
keit geschützte Schalter zu gelangen:
• Schalter Richtcharakteristik
• Schalter Empfindlichkeit
• Schalter Trittschallfilter
VORSICHT! Gefahr von Schäden am Gerät!
Schalter am Gerät können beschädigt werden, wenn
Sie versuchen, sie mit Werkzeugen zu betätigen.
왘Betätigen Sie Schalter am Gerät ausschließlich
mit den Fingern.
e965_524141_0408_Sp6.book Seite 7 Mittwoch, 28. Mai 2008 11:14 11
8
Richtcharakteristik einstellen (Niere/Superniere)
Das 965 bietet die Möglichkeit, die Richtcharakteristik für die
jeweilige Anwendung optimal einzustellen.
Die Niere ist die häufigste Richtcharakteristik für Live-Beschal-
lung. Sie bietet dem Sänger gute Bewegungsfreiheit und nimmt
auch seitlich einfallenden Schall gut auf. Sie eignet sich damit auch
zur gleichzeitigen Abnahme mehrerer Sänger, z. B. in Chören.
Die Superniere bündelt stärker als die Niere, nimmt also weniger
seitlich einfallenden Schall auf. Sie eignet sich daher hervorragend
zur gezielten Abnahme einer Schallquelle in einer lauten Umge-
bung. Übersprechen von Instrumenten auf der Bühne wird deut-
lich reduziert. Wählen Sie diese Richtcharakteristik, wenn sie
maximale Durchsetzungskraft der Stimme auf einer lauten Bühne
erreichen wollen.
왘Wählen Sie mit dem Schalter
Richtcharakteristik die
gewünschte Einstellung:
: Niere
: Superniere
Hinweise:
Positionieren Sie ihre Monitorlautsprecher im Winkelbereich
der größten Auslöschung des Mikrofons (Niere: 180°; Super-
niere: 135°), um Rückkopplungen und Übersprechen zu ver-
meiden.
쐋
e965_524141_0408_Sp6.book Seite 8 Mittwoch, 28. Mai 2008 11:14 11
9
Wählen Sie die Richtcharakteristik auch entsprechend der
Anzahl und Position ihrer Monitorlautsprecher.
Empfindlichkeit einstellen
Wenn durch sehr laute Signale Verzerrungen am Mikrofon oder im
nachgeschalteten Mikrofon-Vorverstärker auftreten, können Sie
die Empfindlichkeit absenken. Die Absenkung beträgt 10 dB.
왘Wählen Sie mit dem Schalter
Empfindlichkeit die
gewünschte Einstellung:
0: Keine Absenkung
–10dB: Empfindlichkeit
absenken
Niere Superniere
e965_524141_0408_Sp6.book Seite 9 Mittwoch, 28. Mai 2008 11:14 11
