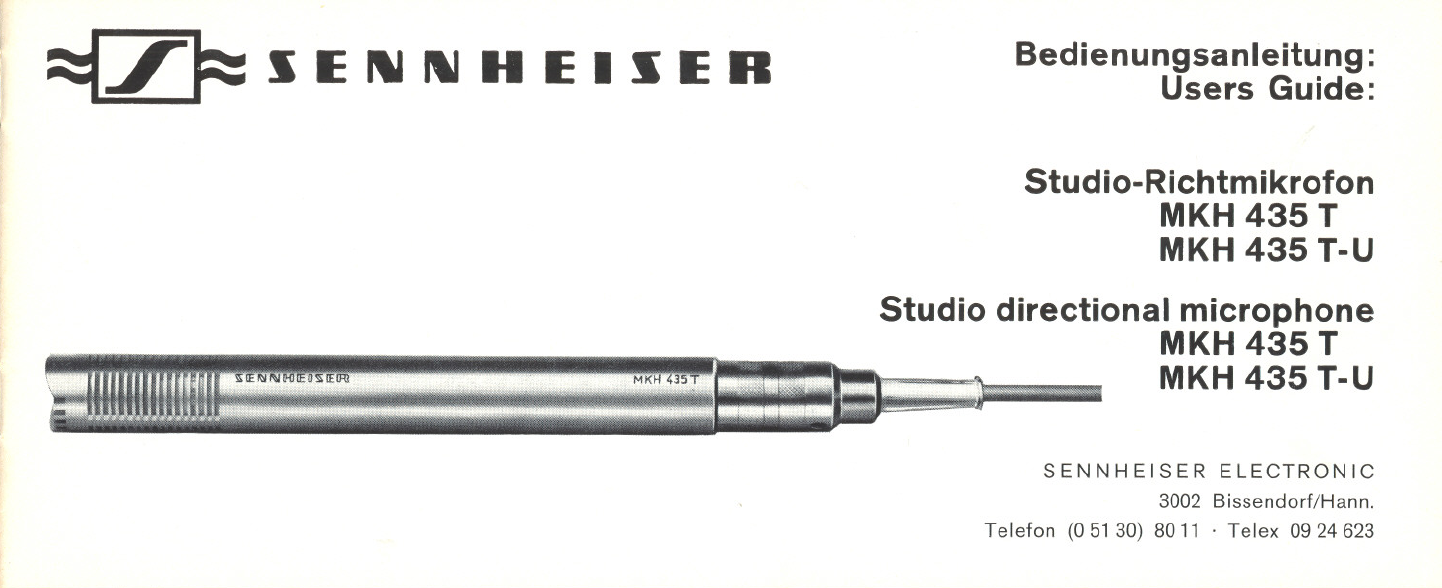

~..r~ ~ E 1\11\1HEl ~ E R Bedienungsanleitung:

Users Guide:

Studio-Richtmikrofon

MKH435 T

MKH435 T-U

Studio directional microphone

MKH435 T

MKH435 T-U

SENNHEISER ELECTRONIC

3002 Bissendorf/Hann.

Telefon (051 30) 8011 . Telex 0924623

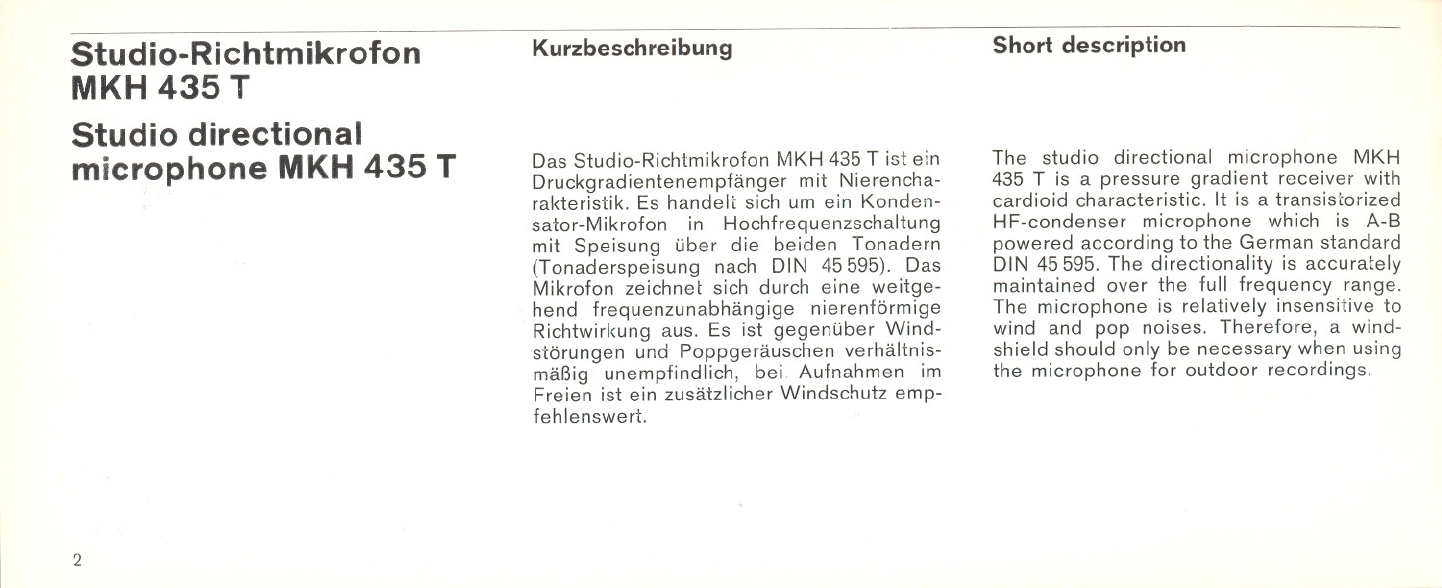

Studio-Richtmikrofon

MKH435 T

Studio directional

microphone MKH435 T

Kurzbeschreibung

Das Studio-Richtmikrofon MKH 435 T ist ein

Druckgradientenempfänger mit Nierencha-

rakteristik. Es handel'c sich um ein Konden-

sator-Mikrofon in Hochfrequenzschaltung

mit Speisung über die beiden Tonadern

(Tonaderspeisung nach DIN 45595). Das

Mikrofon zeichnet sich durch eine weitge-

hend frequenzunabhängige nierenförmige

Richtwirkung aus. Es ist gegenüber Wind-

störungen und Poppgeräuschen verhältnis-

mäßig unempfindlich, bei. Aufnahmen im

Freien ist ein zusätzlicher Windschutz emp-

fehlenswert.

Short description

The studio directional microphone MKH

435 T is apressure gradient receiver with

cardioid characteristic. It is a transistorized

HF-condenser microphone which is A-B

powered according to the German standard

DIN 45595. The directionality is accurately

maintained over the full frequency range.

The microphone is relatively insensitive to

wind and pop noises. Therefore, a wind-

shield should only be necessary when using

the microphone for outdoor recordings.

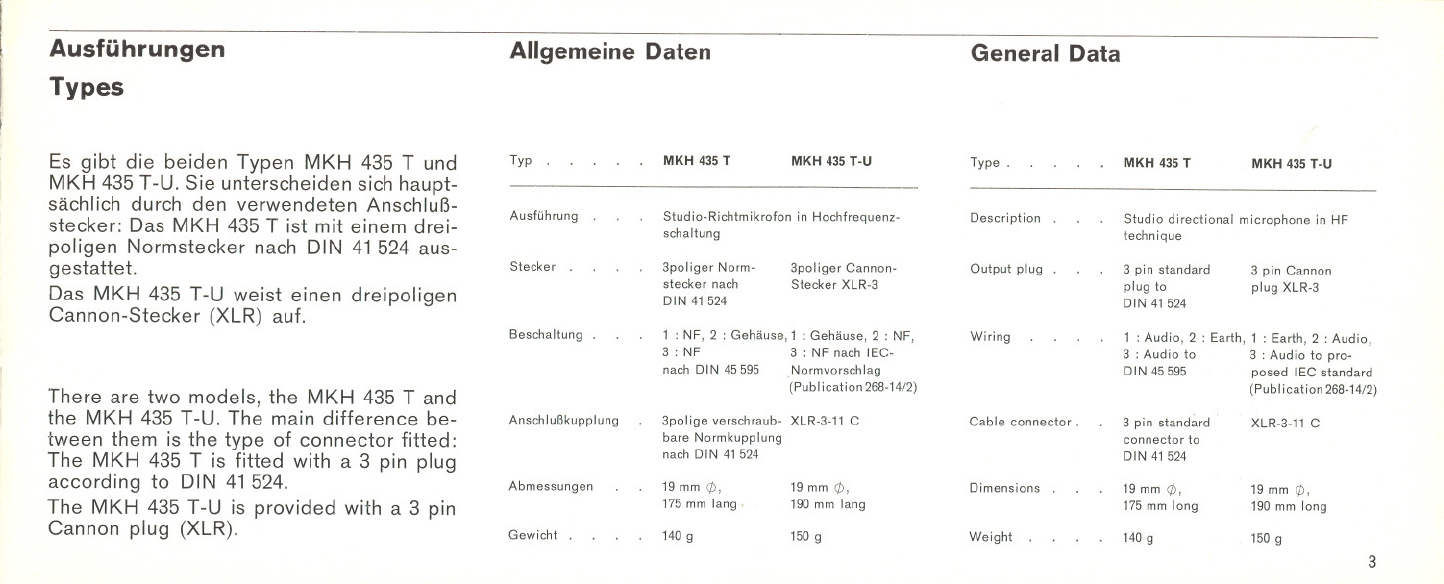

Ausführungen

Types

Es gibt die beiden Typen MKH 435 T und

MKH 435 T-U. Sie unterscheiden sich haupt-

sächlich durch den verwendeten Anschluß-

stecker: Das MKH 435 T ist mit einem drei-

poligen Normstecker nach DIN 41 524 aus-

gestattet.

Das MKH 435 T-U weist einen dreipoligen

Cannon-Stecker (XLR) auf.

There are two models, the MKH 435 T and

the MKH 435 T-U. The main difference be-

tween them is the type of connector fitted:

The MKH 435 T is fitted with a 3 pin plug

according to DIN 41 524.

The MKH 435 T-U is provided with a 3 pin

Cannon plug (XLR).

~--

Allgemeine Daten

Typ. MKH 435 T MKH 435 T-U

Ausführung

Stecker.

Beschaltung .

Anschlußkupplung

Abmessungen

Gewicht.

Studio-Richtmikrofon in Hochfrequenz-

schaltung

3poliger Norm-

stecker nach

DIN 41 524

3poliger Cannon-

Stecker XLR-3

1 : NF, 2 : Gehäuse, 1 : Gehäuse, 2 : NF,

3 : NF 3 : NF nach IEC-

nach DIN 45595 .Normvorschlag

(Publ ication 268-14/2)

3polige verschraub- XLR-3-11 C

bare Normkupplung

nach DIN 41 524

19 mm rJ.;,

175 mm lang, 19 mm rJ.;,

190 mm lang

140 9 150 9

General Data

Type. MKH 435T

Description .

MKH 435 T-U

Output plug .

Wiring

Cable connector .

Dimensions.

Weight .

Studio directional microphone in HF

technique

3 pin standard

plug to

DIN 41 524

3 pin Cannon

plug XLR-3

1 : Audio, 2 : Earth, 1 : Earth, 2 : Audio,

3 : Audio to 3 : Audio to pro-

DIN 45595 posed IEC standard

(Pub Iication 268-14/2)

3 pin stand~rd .

connector to

DIN 41 524

19 mm rJ.;,

175 mm long

140 9

XLR-3-11 C

19 mm rJ.;,

190 mm long

150 9

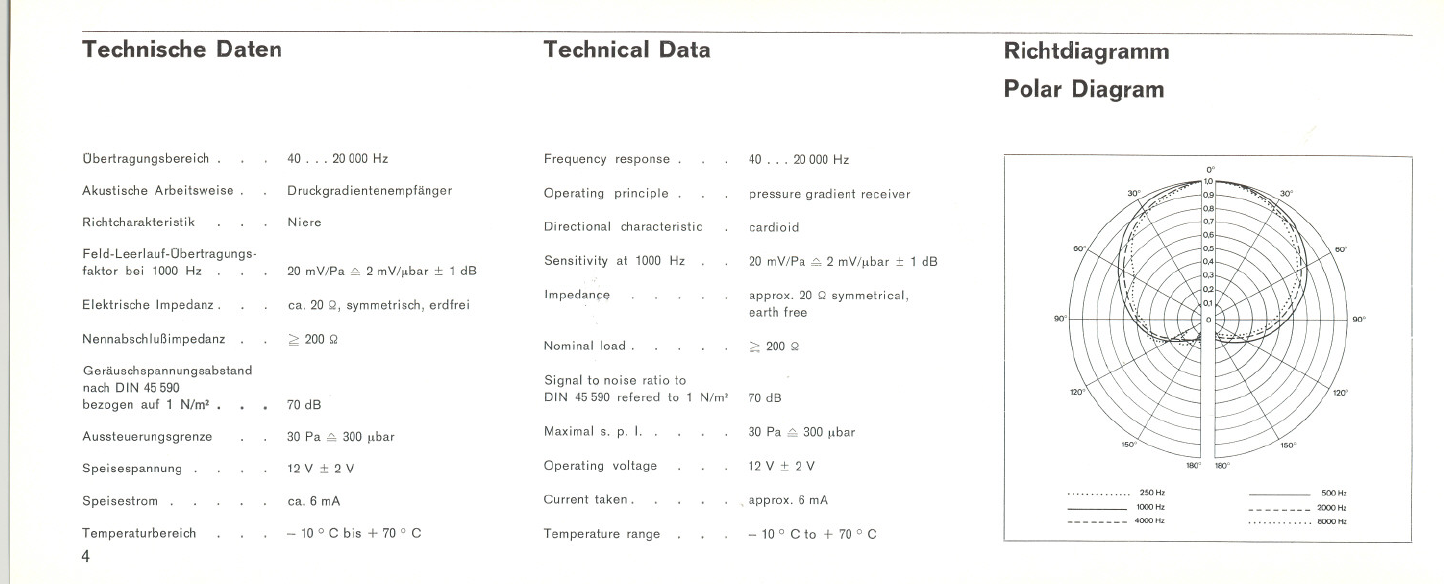

Technische Daten

übertragungsbereich,

Akustische Arbeitsweise.

Richtcharakteristik

FeId-Leer!auf-übertragungs-

faktor bei 1000Hz

Elektrische Impedanz.

Nennabsch Iußimpedanz

Ge räu sch span nun 9sabstan d

nach DIN 45590

bezogen auf 1 N/m' .

Aussteueru ngsg renze

Speisespannung

Speisestrom.

Temperaturbereich

-.' .1

Technical Data

40 ...20 000 Hz Frequency response,

0 ruckg rad ientenem pfänger Operating principle

Niere Directional characteristic

20 mV/Pa"'" 2mV/J.lbar:!: 1 dB Sensitivity at 1000 Hz

ca. 20 Q, symmetrisch, erdfrei Impedan~e

~ 200 Q Nominal load.

70 dB

Signal to noise ratio to

DIN 45590 refered to 1 N/m'

30 Pa "'" 300 J.lbar Maximal s, p. I. .

12 V:!: 2 V Operating voltage

ca. 6 mA Current taken ,

- 100 C bis + 700 C Temperature range

Richtdiagramm

Polar Diagram

40 ...20000 Hz

90'

pressure gradient receiver

cardioid

20 mV/Pa"'" 2 mV/J.lbar :!: 1 dB

approx. 20 Q symmetrical,

earth free goo

;2; 200 Q

70 dB

30 Pa "'" 300 J.lbar

12 V:!: 2 V 180' 180'

, ,approx. 6 mA 250H,

1oooH,

n___n- 4oooH, 8000",

-500",

nn 2oooH,

- 10 0 C to + 700 C

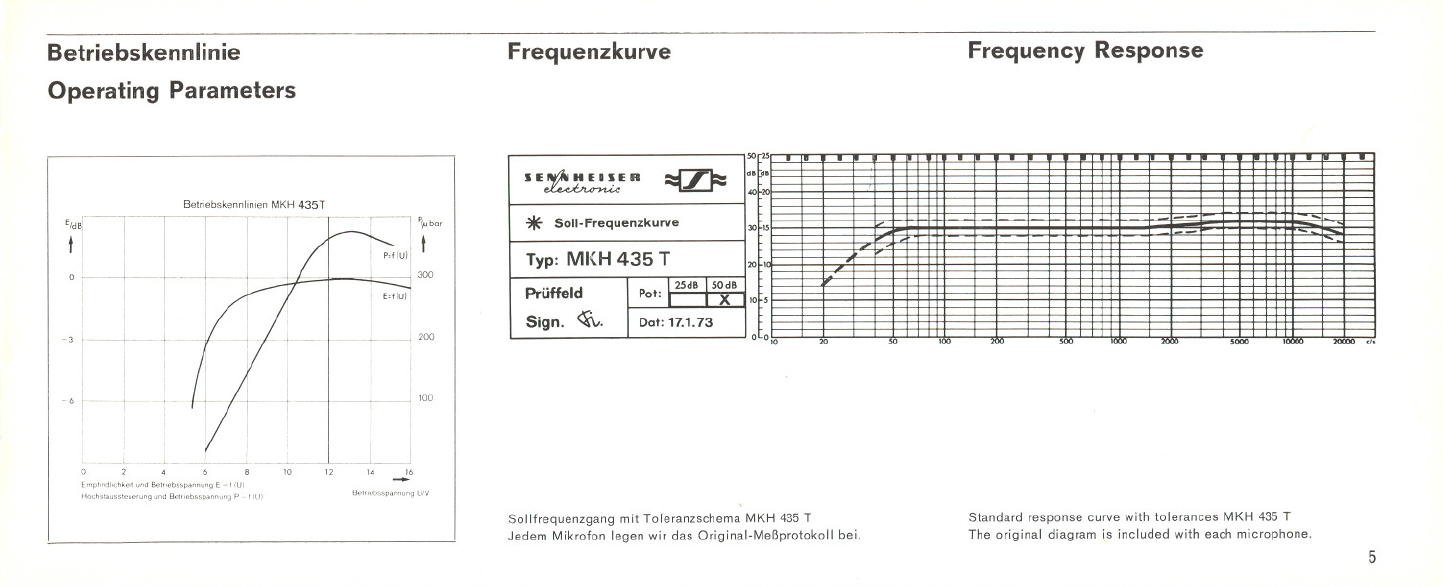

Betriebskennlinie

Operating Parameters

Belnebskennli"en MKH 435T

't'! i-rTT--i--

01-1 ! IJ-

!-I -1- !LI

1 1

I 1 1

iIi

~--+--~--

-- ~pI"bm

~(U) t

,,300

'm,"'""'"""""' B"',be'p"""g E"' ""

HOch""""'"""""9 p,d B,"m""""'""9 P -., IU)

,--j 200

_J 100

J_J

iO i2 i6

Frequenzkurve Frequency Response

"'"

'°

Standard response curve with tolerances MKH 435 T

The original diagram is included with each microphone.

Sollfrequenzgang mit Toleranzschema MKH 435 T

Jedem Mikrofon legen wir das Original-Meßprotokoll bei. 5

B""eb"p,,'""",UN

SEER :::[Z):=

*Soll.Frequenzkurve

Typ: MKH 435 T

Prüffeld Pol: 25dB 50dB

Sign.. Dol: 17.1.73

Id'

) 20 -- -

) 15 --

) 1

) 5

) °,° 20 50 ,5000 ,XX> " ,"

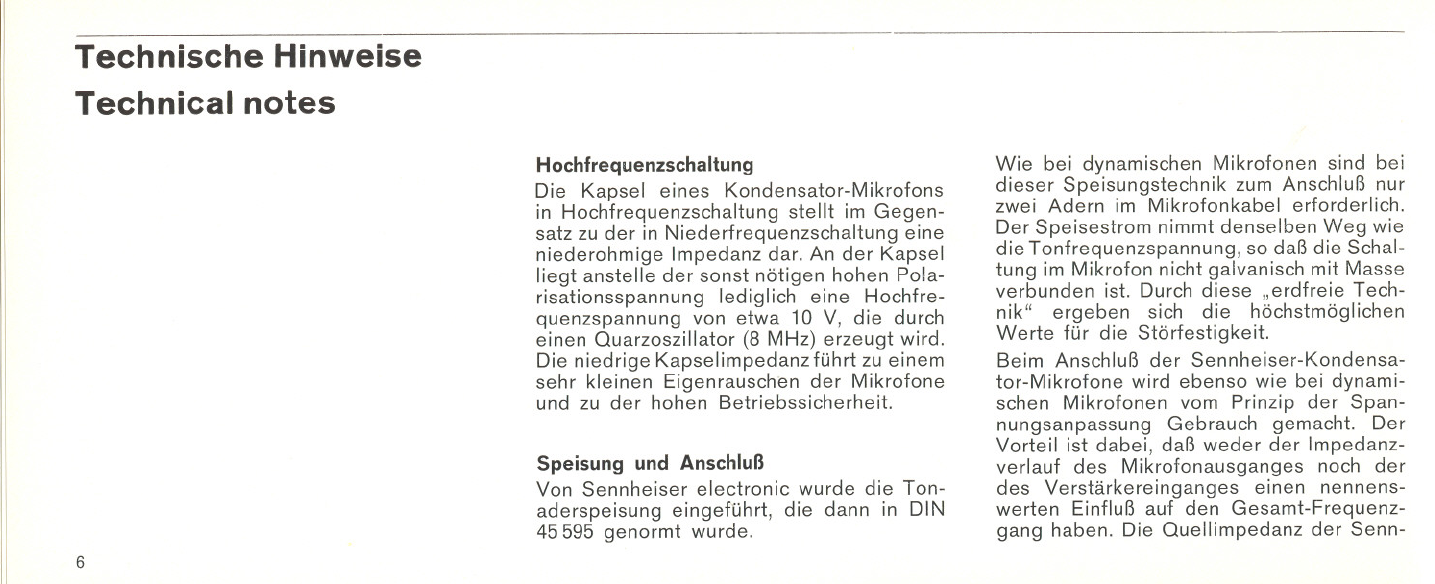

Technische Hinweise

Technical notes

Hochfrequenzschaltung

Die Kapsel eines Kondensator-Mikrofons

in Hochfrequenzschaltung stellt im Gegen-

satz zu der in Niederfrequenzschaltung eine

niederohmige Impedanz dar. An der Kapsel

liegt anstelle der sonst nötigen hohen Pola-

risationsspannung lediglich eine Hochfre-

quenzspannung von etwa 10 V, die durch

einen Quarzoszillator (8 MHz) erzeugt wird.

Die niedrige Kapselimpedanz führt zu einem

sehr kleinen Eigenrausch~n der Mikrofone

und zu der hohen Betriebssicherheit.

Speisung und Anschluß

Von Sennheiser electronic wurde die Ton-

aderspeisung eingeführt, die dann in DIN

45595 genormt wurde.

Wie bei dynamischen Mikrofonen sind bei

dieser Speisungstechnik zum Anschluß nur

zwei Adern im Mikrofonkabel erforderlich.

Der Speisestrom nimmt denselben Weg wie

die Tonfrequenzspannung, so daß die Schal-

tung im Mikrofon nicht galvanisch mit Masse

verbunden ist. Durch diese "erdfreie Tech-

nik" ergeben sich die höchstmöglichen

Werte für die Störfestigkeit.

Beim Anschluß der Sennheiser-Kondensa-

tor-Mikrofone wird ebenso wie bei dynami-

schen Mikrofonen vom Prinzip der Span-

nungsanpassung Gebrauch gemacht. Der

Vorteil ist dabei, daß weder der Impedanz-

verlauf des Mikrofonausganges noch der

des Verstärkereinganges einen nennens-

werten Einfluß auf den Gesamt-Frequenz-

gang haben. Die Quellimpedanz der Senn-

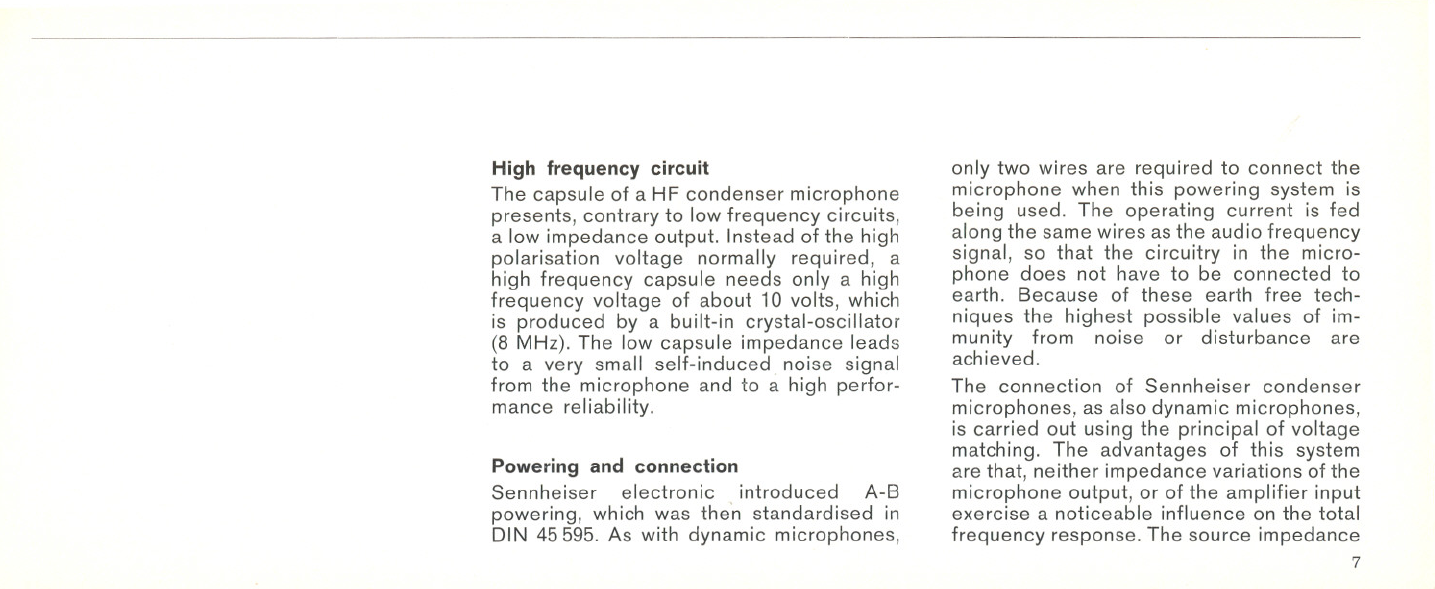

High frequency circuit

The capsule of a HF condenser microphone

presents, contrary to low frequency circuits,

a low impedance output. Instead of the high

polarisation voltage normally required, a

high frequency capsule needs only a high

frequency voltage of about 10 volts, which

is produced by a built-in crystal-oscillator

(8 MHz). The low capsule impedance leads

to a very small self-induced noise signal

from the microphone and to a high perfor-

mance reliability.

Powering and connection

Sennheiser electronic introduced A-B

powering, which was then standardised in

DIN 45595. As with dynamic microphones,

only two wires are required to connect the

microphone when this powering system is

being used. The operating current is fed

along the same wires as the audio frequency

signal, so that the circuitry in the micro-

phone does not have to be connected to

earth. Because of these earth free tech-

niques the highest possible values of im-

munity from noise or disturbance are

achieved.

The connection of Senn heiser condenser

microphones, as also dynamic microphones,

is carried out using the principal of voltage

matching. The advantages of this system

are that, neither impedance variations of the

microphone output, or of the amplifier input

exercise a noticeable influence on the total

frequency response. The source impedance 7

I '

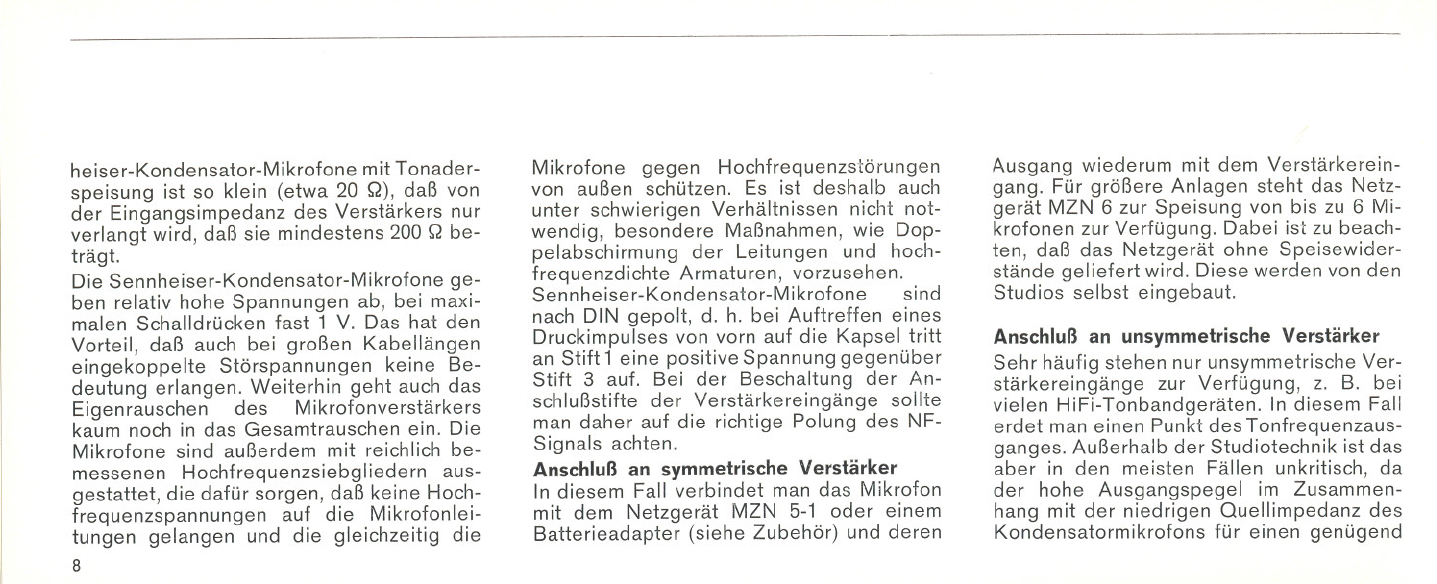

heiser-Kondensator-Mikrofone mit Tonader-

speisung ist so klein (etwa 20 Q), daß von

der Eingangsimpedanz des Verstärkers nur

verlangt wird, daß sie mindestens 200 Q be-

trägt.

Die Sennheiser-Kondensator-Mikrofone ge-

ben relativ hohe Spannungen ab, bei maxi-

malen Schalldrücken fast 1 V. Das hat den

Vorteil, daß auch bei großen Kabellängen

eingekoppelte Störspannungen keine Be-

deutung erlangen. Weiterhin geht auch das

Eigenrauschen des Mikrofonverstärkers

kaum noch in das Gesamtrauschen ein. Die

Mikrofone sind außerdem mit reichlich be-

messenen Hochfrequenzsiebgliedern aus-

gestattet, die dafür sorgen, daß keine Hoch-

frequenzspannungen auf die Mikrofonlei-

tungen gelangen und die gleichzeitig die

Mikrofone gegen Hochfrequenzstörungen

von außen schützen. Es ist deshalb auch

unter schwierigen Verhältnissen nicht not-

wendig, besondere Maßnahmen, wie Dop-

pelabschirmung der Leitungen und hoch-

frequenzdichte Armaturen, vorzusehen.

Sennheiser-Kondensator-Mikrofone sind

nach DIN gepolt, d. h. bei Auftreffen eines

Druckimpulses von vorn auf die Kapsel tritt

an Stift 1 eine positive Spannung gegenüber

Stift 3 auf. Bei der Beschaltung der An-

schlußstifte der Verstärkereingänge sollte

man daher auf die richtige Polung des NF-

Signals achten.

Anschluß an symmetrische Verstärker

In diesem Fall verbindet man das Mikrofon

mit dem Netzgerät MZN 5-1 oder einem

Batterieadapter (siehe Zubehör) und deren

Ausgang wiederum mit dem Verstärkerein-

gang. Für größere Anlagen steht das Netz-

gerät MZN 6 zur Speisung von bis zu 6 Mi-

krofonen zur Verfügung. Dabei ist zu beach-

ten, daß das Netzgerät ohne Speisewider-

stände geliefert wird. Diese werden von den

Studios selbst eingebaut.

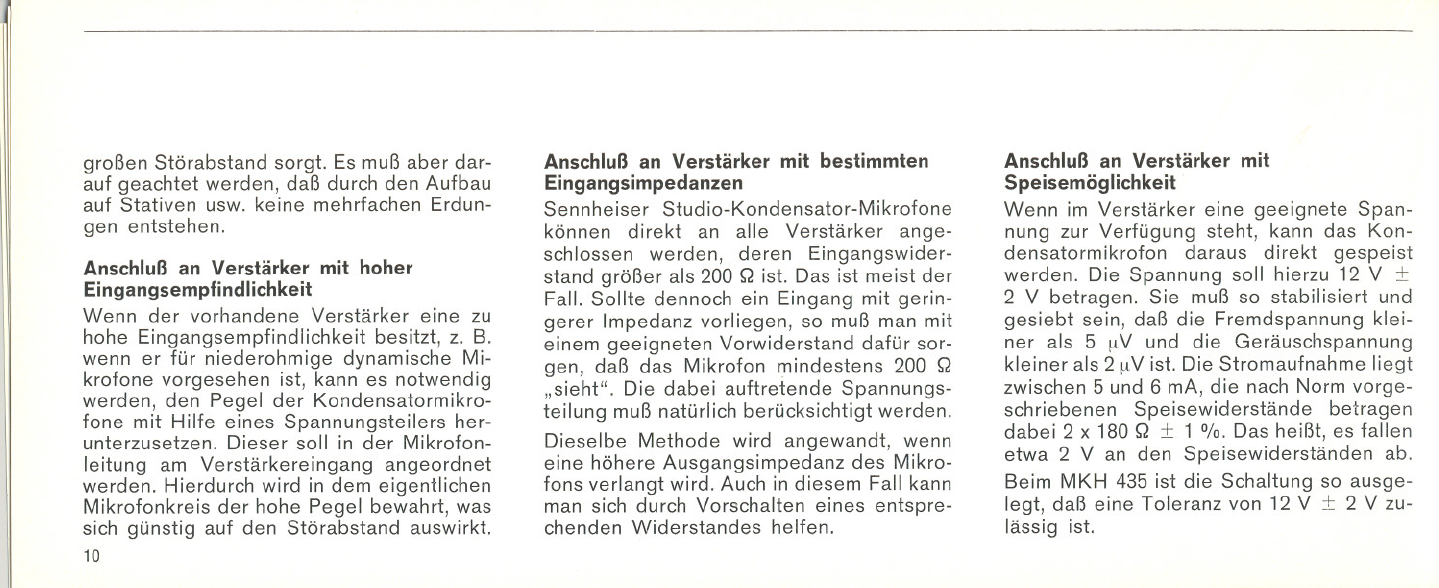

Anschluß an unsymmetrische Verstärker

Sehr häufig stehen nur unsymmetrische Ver-

stärkereingänge zur Verfügung, z. B. bei

vielen HiFi-Tonbandgeräten. In diesem Fall

erdet man einen Punkt des Tonfrequenzaus-

ganges. Außerhalb der Studiotechnik ist das

aber in den meisten Fällen unkritisch, da

der hohe Ausgangspegel im Zusammen-

hang mit der niedrigen Quellimpedanz des

Kondensatormikrofons für einen genügend

I.---

of the Sennheiser condenser microphones

with A-B powering is small (approx. 20 Q),

which means that it need only be demanded

of the amplifier that its input impedance be

larger than 200 Q.

Senn heiser condenser microphones pro-

duce relatively large output voltages, these

can be up to 1 volt with maximum sound

pressure levels. This has the advantage that

even with long cables induced interference

signals can be disregarded. Also the internal

noise produced by the microphone does not

contribute to the total noise level. The mi-

crophones are fitted with high frequency

filters, which ensure that no high frequency

signals from the microphone can affect the

external circuitry, and also that the micro-

phone itself is protected from~high frequency

disturbance. It is, therefore, not necessary,

even under the most difficult conditions, to

take special precautions such as double

screening of the cables or the provision of

high frequency filters.

Sennheiser condenser microphones are po-

larised according to DIN standard ie. when

apressure signal strikes the capsule from

the front, Pin 1 goes positive with reference

to Pin 3. This should be considered when

the amplifier input plug is being wired.

Connection to amplifiers with symmetrical

inputs

In this case the microphone is simply con-

nected via the battery adapter MZA 6-2, or

the power unit MZN 5-1 to the inputs of the

amplifier. For larger installation the power

supply MZN 6, which can feed up to six mi-

crophones, can be used. In this case it

should be noted that the power supply is

delivered without feed resistors and these

must be added by the user.

Connection to amplifiers with

unsymmetrical inputs

In many cases, for example most tape re-

corders, the input socket is unsymmetrical.

In this case one side of the symmetrical

microphone output has to be earthed. Apart

from cases where the microphone is being

used for professional studio purposes, this

is not critical, as the large output voltage of

the microphone combined with its low out-

put impedance provides a large signal to

noise ratio. Care should be taken, however,

großen Störabstand sorgt. Es muß aber dar-

auf geachtet werden, daß durch den Aufbau

auf Stativen usw. keine mehrfachen Erdun-

gen entstehen.

Anschluß an Verstärker mit hoher

Eingangsempfindlichkeit

Wenn der vorhandene Verstärker eine zu

hohe Eingangsempfindlichkeit besitzt, z. B.

wenn er für niederohmige dynamische Mi-

krofone vorgesehen ist, kann es notwendig

werden, den Pegel der Kondensatormikro-

fone mit Hilfe eines Spannungsteilers her-

unterzusetzen. Dieser soll in der Mikrofon-

leitung am Verstärkereingang angeordnet

werden. Hierdurch wird in dem eigentlichen

Mikrofonkreis der hohe Pegel bewahrt, was

sich günstig auf den Störabstand auswirkt.

Anschluß an Verstärker mit bestimmten

Eingangsimpedanzen

Sennheiser Studio-Kondensator-Mikrofone

können direkt an alle Verstärker ange-

schlossen werden, deren Eingangswider-

stand größer als 200 Q ist. Das ist meist der

Fall. Sollte dennoch ein Eingang mit gerin-

gerer Impedanz vorliegen, so muß man mit

einem geeigneten Vorwiderstand dafür sor-

gen, daß das Mikrofon mindestens 200 Q

"sieht". Die dabei auftretende Spannungs-

teilung muß natürlich berücksichtigt werden.

Dieselbe Methode wird angewandt, wenn

eine höhere Ausgangsimpedanz des Mikro-

fons verlangt wird. Auch in diesem Fall kann

man sich durch Vorschalten eines entspre-

chenden Widerstandes helfen.

Anschluß an Verstärker mit

Speisemöglichkeit

Wenn im Verstärker eine geeignete Span-

nung zur Verfügung steht, kann das Kon-

densatormikrofon daraus direkt gespeist

werden. Die Spannung soll hierzu 12 V ::\::

2 V betragen. Sie muß so stabilisiert und

gesiebt sein, daß die Fremdspannung klei-

ner als 5 ~V und die Geräuschspannung

kleiner als 2 ~V ist. Die Stromaufnahme liegt

zwischen 5 und 6 mA, die nach Norm vorge-

schriebenen Speisewiderstände betragen

dabei 2 x 180 Q ::\::1 %. Das heißt, es fallen

etwa 2 V an den Speisewiderständen ab.

Beim MKH 435 ist die Schaltung so ausge-

legt, daß eine Toleranz von 12 V ::\::2 V zu-

lässig ist.

Indice

Altri manuali Sennheiser Microfono

Sennheiser

Sennheiser evolution E945 Manuale utente

Sennheiser

Sennheiser XS Lav Mobile Manuale utente

Sennheiser

Sennheiser E 606 - 09-04 Manuale utente

Sennheiser

Sennheiser ME 104 - 09-95 Manuale utente

Sennheiser

Sennheiser evolution wireless G3 EW 100-945 G3-A-X Manuale utente

Sennheiser

Sennheiser Evolution E 905 Manuale utente

Sennheiser

Sennheiser K 6-P Manuale utente

Sennheiser

Sennheiser e614 Manuale

Sennheiser

Sennheiser Evolution E 935 Manuale utente

Sennheiser

Sennheiser MKH 418-S - Manuale utente

Sennheiser

Sennheiser MMK 965-1 Manuale utente

Sennheiser

Sennheiser ME 36 Dimensioni

Sennheiser

Sennheiser MMD 945 Manuale di istruzioni

Sennheiser

Sennheiser E 965 Manuale utente

Sennheiser

Sennheiser evolution E945 Manuale utente

Sennheiser

Sennheiser MKE mini Manuale utente

Sennheiser

Sennheiser MZH 3015 Manuale utente

Sennheiser

Sennheiser MKH 50 Manuale utente

Sennheiser

Sennheiser MKH 816 TU-3 Manuale utente

Sennheiser

Sennheiser MKE 40 Manuale utente

Sennheiser

Sennheiser MKE PLATINUM Dimensioni

Sennheiser

Sennheiser 5032 P Manuale utente

Sennheiser

Sennheiser e 609 silver Manuale utente

Sennheiser

Sennheiser SKM 2000 Manuale utente

Manuali Microfono popolari di altre marche

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manuale utente

DAPAudio

DAPAudio RM-101 Manuale utente

AKG

AKG CHM 21 Manuale utente

Sony

Sony C-48 Manuale utente

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manuale utente

Shure

Shure WH30TQG Manuale utente

auna PRO

auna PRO MIC-900 Manuale utente

AKG

AKG D 3800 Manuale utente

Shure

Shure KSM141 Manuale utente

MAIIN SOUND

MAIIN SOUND IIN style Manuale utente

Earthworks

Earthworks TC25 Manuale utente

Alesis

Alesis MicLink Wireless Manuale utente

DSPPA

DSPPA D6234 Manuale utente

Monacor

Monacor IMG STAGELINE ECM-300B Manuale utente

Ansr Audio

Ansr Audio Scan16 Manuale utente

Shure

Shure MXA710 Series Manuale utente

JLab

JLab GO TALK Manuale utente

Renkforce

Renkforce TY-109 Manuale utente
