Sennheiser DSP PRO Manuale utente
DSPpro
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
2
GEBRAUCHSANLEITUNG ................................................................................................... 3
INSTRUCTIONS FOR USE ................................................................................................. 21
NOTICE D‘EMPLOI ............................................................................................................. 39
ISTRUZIONI PER L‘USO .................................................................................................... 57
INSTRUCCIONES DE EL USO ........................................................................................... 75
GEBRUIKSAANWIJZING .................................................................................................. 93
3
DSPpro
GEBRAUCHSANLEITUNG
4
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit
und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten Namen
und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger
elektroakustischer Produkte „Made in Germany“.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir möchten, daß
Sie einfach und schnell in den Genuß dieser Technik kommen.
Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im
Internet unter: „http://www.sennheiser.com“.
Inhaltsverzeichnis
Kap. Inhalt ................................................................................................................................. Seite
1 Dolby-Surround ....................................................................................................... 5
2 Toltec-Prozessor, räumliches Hören mit dem Kopfhörer..................................... 6
3 Systemübersicht........................................................................................................ 8
4 Kurzanleitung ........................................................................................................... 9
5 Kurzbeschreibung der Bedienelemente und Einstellungen ................................ 10
6 DSPpro in Betrieb nehmen ................................................................................... 12
7 Empfohlene Standardeinstellungen ...................................................................... 13
8 Bedienelemente und Einstellungen ....................................................................... 14
9 Ohranpassung des Toltec-Prozessors ................................................................... 16
10 DSPpro als Dolby-Surround-ProLogic-Decoder einsetzen ................................. 18
11 Benutzte Fachbegriffe ............................................................................................. 19
12 Technische Daten .................................................................................................. 20
5
1 Dolby-Surround
Im Unterschied zur HiFi-Stereo-Anlage hat der Sound bei Dolby-Surround eine andere
Bedeutung. Bei der HiFi-Anlage konzentriert sich die Musikwiedergabe (HiFi-Anlagen
werden überwiegend für den hochwertigen Musikgenuß angeschafft) auf zwei Tonkanäle, die
alsStereo-Lautsprecherpaar vor dem Hörplatz aufgebautsind oder über einen hochwertigen
Sennheiser-Stereo-Kopfhörer wiedergegeben werden.
Dolby-Surround ist ein System, das vorrangig auf die Filmwiedergabe abgestimmt ist.
Tonereignisse,die einen Filmbegleiten, sollen denTeilnehmer in dasGeschehen hineinziehen,
effektvoll und spannend. Dazu wird die Richtungswahrnehmung des menschlichen Gehörs
genutzt, die in einem vollen Kreis von 360 Grad Schallereignisse orten kann.
Lautsprecher stehen nun nicht mehr nur vorn rechts und links, sondern werden im Raum
verteilt. Bei der aktiven Dolby-Surround-Technik, gekennzeichnet durch den Zusatz
„ProLogic“, werden vier Tonkanäle über fünf Lautsprecher wiedergegeben:
Zunächst bleiben die beiden Stereo-Boxen vorn links und rechts stehen, werden aber durch
einen Centerlautsprecher ergänzt, der den Ton genau aus der Richtung der Leinwand - zu
Hause des Fernsehers - abstrahlt.
Für den räumlichen Eindruck sorgen zwei Lautsprecher hinter dem Hörplatz, die ebenfalls
linksund rechts, aberhinten, aufgestellt werden.Beim Dolby-Surround-Verfahrenempfangen
die beiden hinteren Lautsprecher das gleiche Mono-Signal. Für den räumlichen Eindruck
ist dies ausreichend und sinnvoll, da das Hauptgeschehen vorn auf dem Fernsehbild abläuft.
Das Tonsignal wird hinten etwas verzögert abgestrahlt (ca. 20 Millisekunden), um den
Raumeindruck noch stärker zu betonen.
MONO
STEREO
DOLBY SURROUND
6
2 Toltec-Prozessor, räumliches Hören mit dem Kopfhörer
Haben Sie den Platz, Ihr Wohnzimmer in ein Heimkino zu verwandeln? Stören Sie dann nicht
die vielen Lautsprecherboxen, besonders die Kabel dazu? Möchten Sie auch in einem anderen
Raum Surround-Sound haben ohne eine weitere Anlage installieren zu müssen?
Kein Problem!
Moderne DSP-Technik im DSPpro läßt diesen Wunsch Wirklichkeit werden.
Ohren unterscheiden Richtungen
Lassen Sie sich bitte zunächst die einfachen physikalischen Grundlagen erläutern, warum
wir mit unseren Ohren räumlich hören, also vorn, hinten, rechts und links unterscheiden
können.
1) Ein Tonsignal kommt zu unterschiedlichen Zeiten an den beiden Ohren an.
Beispiel:
Siehören eine Türrechts von Ihnen zuschlagen. Ihrrechtes Ohr erhältdiese Information
zuerst. Das linke Ohr hört das Geräusch etwas später. Auch wenn es bei der kurzen
Entfernung zwischen rechtem und linkem Ohr nur winzige Bruchteile einer Sekunde
sind, so stellt doch das Gehirn durch diesen Zeitunterschied fest: Rechts wurde die Tür
zugeschlagen.
Hinzu kommt der sogenannte „Haas-Effekt“: Kommen zwei Schallereignisse kurz
nacheinander (zwischen 10 und 30 Millisekunden) beim Hörer an, wird das zweite
Schallereignis nicht wahrgenommen. In unserem Beispiel „schaltet“ Ihr Gehirn Ihr
linkes Ohr kurz ab und unterstützt dabei zusätzlich die Richtungserkennung. Der
„Haas-Effekt“ hilft Ihnen übrigens besonders, wenn Sie in halligen Räumen Stimmen
erkennen müssen.
7
2) Ein Tonsignal kommt unterschiedlich laut an den beiden Ohren an.
Bleiben wir im Beispiel mit dem Türgeräusch von rechts: Das Signal am rechten Ohr
trifft direkt auf. Das linke Ohr hört vom Schallereignis abgewandt. Die Form der
Ohrmuschel begünstigt die Informationsauswertung, der Kopf, die Haare, die Kleidung
etc. dämpfen den Schall zusätzlich, so daß er leiser dort ankommt. Diese Dämpfung ist
auch frequenzabhängig. Hohe Töne werden stärker gedämpft (ca. 30 dB bei 15 kHz),
tiefe Töne nur sehr wenig (ca. 5 dB bei 50 Hz). Für die Lokalisation ist es in diesem Fall
sehr wichtig, einen erstklassigen Sennheiser-Stereo-Kopfhörer einzusetzen, der gerade
hohe Töne einwandfrei wiedergibt.

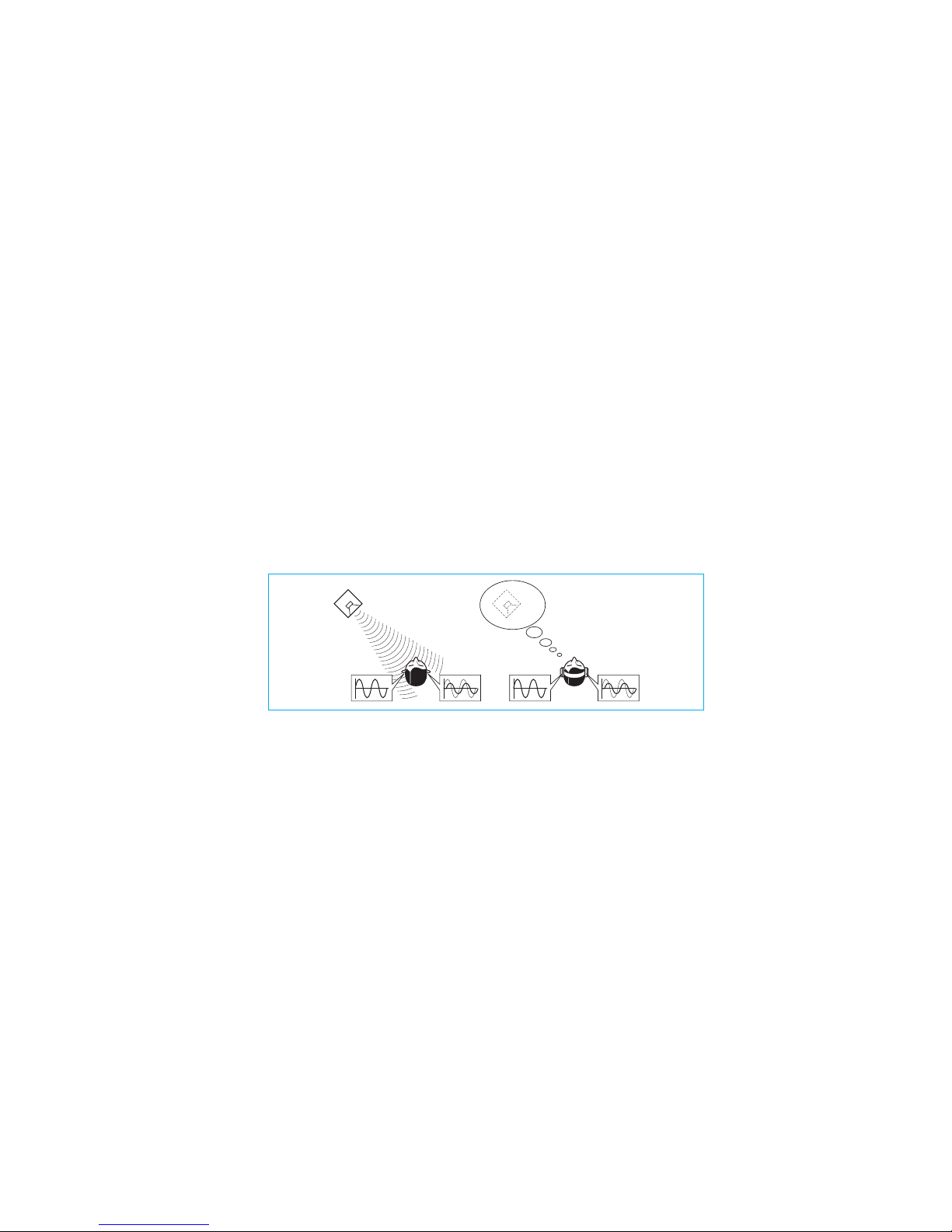

Ein virtueller Raum entsteht
Der Toltec-Prozessor im DSPpro stellt nun für die Positionen, die die Lautsprecher bei einer
Dolby-Surround-Aufstellung haben, exakt die Laufzeitdifferenzen und die Laut-
stärkeunterschiede her. So ergeben sich insgesamt fünf Richtungsinformationen für jedes
Ohr, insgesamt zehn „Außenohrübertragungsfunktionen“. Wird ein Tonsignal mit diesen
Informationen bearbeitet, „gefiltert“ sagt der Fachmann, so entsteht als Summe daraus im
Kopfhörer der Eindruck, den Schall wirklich räumlich wahrzunehmen. Eine „virtuelle“
Welt des Klangs entsteht!
HRTF („Head Related Transfer Function“)
Sennheiser war vor über 20 Jahren der Pionier mit der „kopfbezogenen Stereophonie“ und
der ersten Kunstkopftechnik. Konsequent wird die Entwicklung von HRTF-Auf-
nahmesystemen weiterverfolgt, der den Weg in die Surround-Welt öffnet. Dabei arbeitet
Sennheiser international mit anerkannten wissenschaftlichen Forschungslabors zusammen,
in denen HRTF-Systeme weiterentwickelt werden.
HRTF-Signale erhält man, indem man kleine Mikrofone in das Ohr steckt und die
akustischen Merkmale des Kopfs und der Ohrmuschel für alle Einfallswinkel um einen
menschlichen Hörer aufzeichnet. Präzise HRTF-Messungen sind notwendig, um ein
authentisches 3D-Raumsystem zu erzielen.
Für den DSPpro sind ca. 600 HRTF-Messungen von ganz unterschiedlichen menschlichen
Ohren ausgewertet worden. Daraus sind 15 repräsentative Einstellungen als Auswahl im
DSPpro fest einprogrammiert. Eine dieser Einstellungen kommt Ihrem Höreindruck sicher
so nahe, daß Sie damit räumlichen Hörgenuß empfinden werden.
8
햳햲햵
햴
3 Systemübersicht
Ihr DSPpro-System besteht aus mehreren Komponenten:
• DSPpro 햲als Steuerzentrale, DSP-Prozessor mit 2 Anschlüssen für den
Stereo-Kopfhörer.
• Das Anschlußkabel 햳verbindet DSPpro mit Ihrer Tonquelle und seinem Netzteil.
• Netzteil 햵zur Stromversorgung von DSPpro.
• 2Adapterkabel 햴um dasDolby-Surround-Signal aufexterne Verstärkerweiterzugeben.
• Bedienungsanleitung.
9
4 Kurzanleitung
DSPpro ist vom Werk so eingestellt, daß Sie ihn sofort in Betrieb nehmen können. Die
eigentliche Besonderheit von DSPpro, nämlich die Darstellung eines virtuellen Raumes,
gelingt aber erst richtig, wenn Sie DSPpro an Ihre Ohren angepaßt haben. Beachten Sie bitte
hierzu besonders das Kapitel 9: „Ohranpassung des TOLTEC-Prozessors“. Die
Werkseinstellung kann nur ein Kompromiß sein, hilft Ihnen aber, schnell mit den
Grundfunktionen des DSPpro vertraut zu werden.
• Schließen Sie DSPpro an Ihre Tonquelle und an das Netz an.
• Schließen Sie Ihren Stereo-Kopfhörer an eine der beiden Kopfhörerbuchsen am DSPpro
an.
• Schalten Sie DSPpro ein. Dazu drücken Sie kurz auf die Taste „POWER“. DSPpro führt
zunächst einen Selbsttest durch (alle LEDs leuchten dabei) und ist nach ca. 6-8 Sekunden
betriebsbereit.
• Wählen Sie mit den Tasten „ (DOLBY)“, „STEREO“ und „MONO“ das Eingangssignal
aus.
• Starten Sie die Tonquelle (z. B. Ihren Videorecorder) - und hören Sie.
• Stellen Sie mit den Tasten „VOLUME“, „BASS“ und „BALANCE“ den Klang und die
Lautstärke ein.
10
쐉
씈
씉
씊
씋
씌
씍
씎
쐃
쐇
쐄
쐋
쐏
쐂
쐆
쐊
쐎
쐅
쐈
5 Kurzbeschreibung der Bedienelemente und Einstellungen
