MOTOCICLETA MODELO:
DEFENDER
MANUAL DE USUARIO Y MANTENIMIENTO
PARA LA MOTOCICLETA
MANUAL DEL USUARIO • DEFENDER
3
PREFACIO
Le agradecemos de la forma más sincera por haber comprado esta motocicleta.
Con la ayuda de este manual, usted aprenderá sobre la correcta operación y sobre el conocimiento básico de mantenimiento y resolución de
posibles problemas que presente la motocicleta. Este manual describe detalladamente el funcionamiento de la motocicleta, la cual le ayudará
a vivir más feliz y relajado.
En caso de tener alguna pregunta sobre la operación, mantenimiento o ensamblaje del vehículo, details of the performance of this motorcycle
to you and the vehicle will make your life more relaxed and happier.
no dude en contactar a su centro de servicio más cercano; le asistiremos con cualquier consulta que tenga, con base en nuestros principios
de “Primero la Calidad” y “Primero el Cliente”. Sus sugerencias son preciadas y bienvenidas.
En caso de que alguna imagen no coincida con el vehículo, guíese por el vehículo.
4
CONTENIDO
Ajuste del freno trasero 37
Ajuste de la cadena 37
I. CONDUCIR DE FORMA SEGURA 6
II. Información principal 9
III. PARTES & COMPONENTES 13
IV. OPERACIÓN 18
Válvula de combustible 18
Puesta en marcha del motor 21
* Rodaje del motor 22
Interruptores del manubrio izquierdo 22
Cambio de marchas 25
V. Chequeos, ajustes y mantenimiento 26
Revisión del aceite lubricante 26
Limpieza del tanque de aceite lubricante 29
Chequeo de la bujía 29
Chequeo y limpieza del filtro de aire 30
Ajuste del cable del acelerador 33
Ajuste del carburador 33
Chequeo y ajuste de la holgura de la válvula de aire 34
Lavado del vehículo 34
Revisión de frenos 36
Ajuste del freno delantero 36
MANUAL DEL USUARIO • DEFENDER
5
1. Desatornillar 2, 3, 4 de 5 y 6
2. Fijar 1 en 5 y 6 con 7
3. Fijar 1 en 6 con 2 y 3. Asegúrese que 2 esté adentro y 3 afuera
NO. DESCRIPCIÓN TAMAÑO OBSERVACIÓN
1Carrocería lateral asiento
trasero
En la caja porta equipaje
2Sello de Hule En la moto
3Tornillo M6 En la moto
4Tornillo M6 En la moto
5Orificio para tornillo En el chasis
6Orificio para tornillo En el chasis
7Carrocería asiento trasero En la moto
6
I. CONDUCIR DE FORMA SEGURA
Reglas para conducción segura
Revise el motor antes de encenderlo para prevenir percances o daños a los componentes.
El vehículo debe ser conducido únicamente por aquellas personas que cuenten con una licencia de conducir.
Se requiere de gran cuidado a la hora de conducir, además de atención a los siguientes aspectos, para evitar que otros vehículos motorizados
lo hieran:
Mantenga su distancia con respecto a otros vehículos
No invada el carril de otro conductor
Acate de forma estricta las leyes de tránsito locales
Puesto que conducir a altas velocidades es la causa de muchos accidentes, no conduzca a velocidades no permitidas
Preste particular cuidado en intersecciones, en entradas y salidas de parqueos, y en el carril de automóviles
Mientras conduce, sujete el manubrio izquierdo con la mano izquierda y el puño del acelerador con la mano derecha, manteniendo los pies
sobre los pedales.
MANUAL DEL USUARIO • DEFENDER
7
Indumentaria de protección
1. Por seguridad personal, se debe utilizar indumentaria de protección tal como casco con máscara protectora, lentes contra el polvo y guantes.
2. Evite usar ropa holgada ya que ésta puede engancharse en la palanca de mando, en el pedal de arranque, en los pedales o en los
neumáticos.
Modificación de la motocicleta
Precaución:
Cualquier modificación no autorizada o reemplazo de las partes originales del vehículo, además de ser ilícitos, violentan la seguridad al
conducir. El usuario debe acatar las regulaciones de tránsito. El fabricante no se responsabiliza por modificaciones no autorizadas.
1. Vierta 2 en 1 y controle el llenado, de acuerdo con el manual del usuario en la caja de la batería
2. Ponga 1 en 4
3. Conecte 5 y 6 con 3 usado
ATENCIÓN: asegúrese que el cable rojo conecte con + y el cable negro con –
4. Fije 7 en 4 con 8 como se muestra en la imagen 1
PASO 7: FIJAR LAS PARTES PLÁSTICAS TRASERAS
2 Líquido de batería En la caja
3Tornillo de batería En la caja
4Battery seat En la moto
5Línea negra (-) En la moto
6Línea roja (+) En la moto
7Palanca de fijación En la moto
8Tornillo de fijación En la moto
8
PASO 6: FIJAR LA BATERÍA
No. DESCRIPCIÓN TAMAÑO OBSERVACIÓN
1 Batería En la caja
MANUAL DEL USUARIO • DEFENDER
9
II. Información principal
250CC Modelo 2 00CC
Longitud total 2140mm Diámetro ycarrera del cilindro 63.5x62.2mm
Ancho total 790mm Relación de compresión 9. 2:1
Altura total 1240mm Potencia de salida máx.9.7/7500
Distancia entre ejes 1470±25mm Torque máx.13.5/6500
Peso muerto 130kg Ralentí 1500±150
Carga útil 90kg Cilindrada 196 .98 ml
Neumático delantero 80/100-21
(110/70-17) Bujía D8 RTC
Neumático trasero 110/90-18
(130/70-17) Abertura de la bujía 0.5— 0.6mm
Velocidad máxima > 115
Tapa de válvula de aire
Válvula de admisión :0.05 mm
Distancia de frenado ≤7m(30km/h) Válvula de escape: 0.08 mm
Capacidad de
ascensión ≥18
°
Distancia al suelo 345±15mm
10
Capacidad del tanque de
gasolina 6L Medio de Ignición
Encendido por
descarga del
condensador
Relación de transmisión
1era marcha 2.667 2da marcha 1.867
3era marcha 1.471 4ta marcha 1.15
5ta marcha 0.955 Reducción final 14.50
6ta marcha I
Indice
Lingue:
Altri manuali Serpento Motociclo
Serpento
Serpento YARA 200 Manuale utente
Serpento
Serpento SPIRIT 250 Manuale utente
Serpento

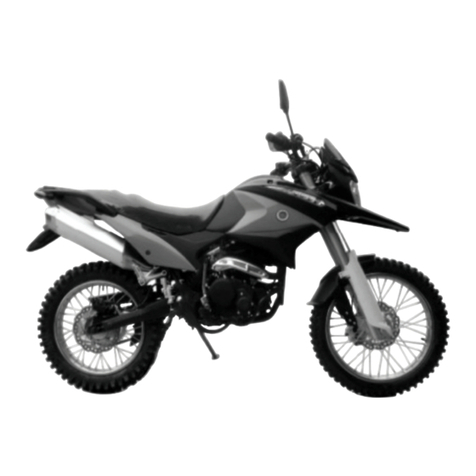

Serpento PYTHON 250 Manuale utente
