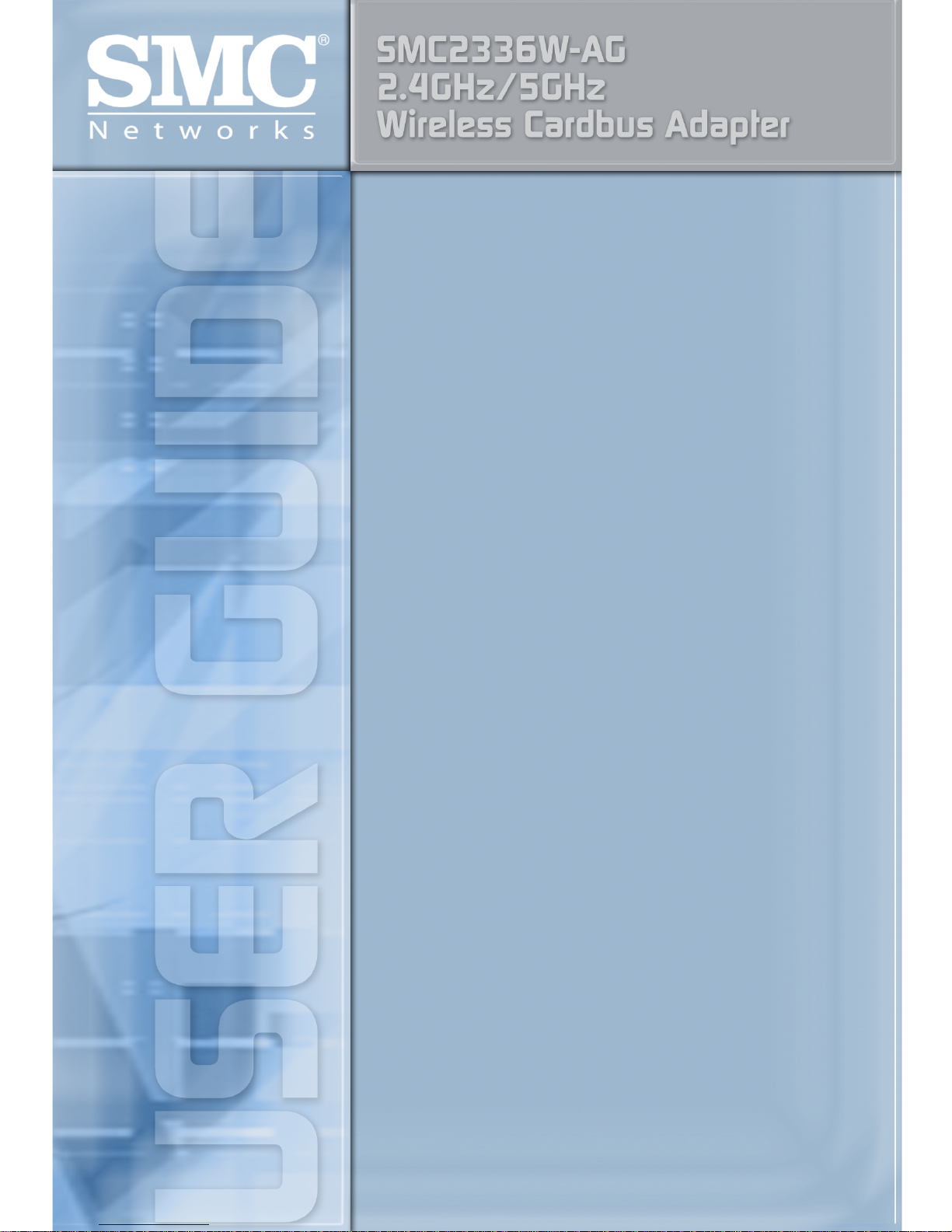

SMC Networks SMC2336W-AG Manuale utente

38 Tesla

Irvine, CA 92618

Phone: (949) 679-8000

EZ-Stream Universal 2.4GHz/5GHz

Wireless CardBus Adapter

User Guide

The easy way to make all your network connections

October 2003

Revision Number: US F1.0

Information furnished by SMC Networks, Inc. (SMC) is believed to be accurate and reliable.

However, no responsibility is assumed by SMC for its use, nor for any infringements of patents

or other rights of third parties which may result from its use. No license is granted by

implication or otherwise under any patent or patent rights of SMC. SMC reserves the right to

change specifications at any time without notice.

SMC Networks, Inc.

38 Tesla

Irvine, CA 92618

Trademarks:

SMC is a registered trademark; and EZ-Stream is trademark of SMC Networks, Inc. Other

product and company names are trademarks or registered trademarks of their respective

holders.

COMPLIANCES

Federal Communication Commission Interference

Statement

This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may

cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user is encouraged to

try to correct the interference by one of the following measures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and receiver

• Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected

• Consult the dealer or an experienced radio/TV technician for help

FCC Caution: To assure continued compliance, (example - use only shielded

interface cables when connecting to computer or peripheral devices) any changes

or modifications not expressly approved by the party responsible for compliance

could void the user's authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that

may cause undesired operation.

IMPORTANT NOTE:

FCC Radiation Exposure Statement

This equipment complies with FCC radiation exposure limits set forth for an

uncontrolled environment. This transmitter must not be co-located or operating in

conjunction with any other antenna or transmitter.

Industry Canada - Class B

This digital apparatus does not exceed the Class B limits for radio noise emissions

from digital apparatus as set out in the interference-causing equipment standard

entitled “Digital Apparatus,” ICES-003 of Industry Canada.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables

aux appareils numériques de Classe B prescrites dans la norme sur le matérial

brouilleur: “Appareils Numériques,” NMB-003 édictée par l’Industrie.

COMPLIANCES

EC Conformance Declaration - Class B

SMC contact for these products in Europe is:

SMC Networks Europe,

Edificio Conata II,

Calle Fructuós Gelabert 6-8, 2o, 4a,

08970 - Sant Joan Despí,

Barcelona, Spain.

This information technology equipment complies with the requirements of the

Council Directive 89/336/EEC on the Approximation of the laws of the Member

States relating to Electromagnetic Compatibility and 73/23/EEC for electrical

equipment used within certain voltage limits and the Amendment Directive 93/68/

EEC. For the evaluation of the compliance with these Directives, the following

standards were applied:

RFI

Emission:

• Limit class B according to EN 55022:1998, IEC 60601-1-2

(EMC, medical)

• Limit class B for harmonic current emission according to

EN 61000-3-2/1995

• Limitation of voltage fluctuation and flicker in low-voltage supply

system according to EN 61000-3-3/1995

Immunity: • Product family standard according to EN 55024:1998

• Electrostatic Discharge according to EN 61000-4-2:1995

(Contact Discharge: ±4 kV, Air Discharge: ±8 kV)

• Radio-frequency electromagnetic field according to

EN 61000-4-3:1996 (80 - 1000 MHz with 1 kHz AM 80%

Modulation: 3 V/m)

• Electrical fast transient/burst according to EN 61000-4-4:1995

(AC/DC power supply: ±1 kV, Data/Signal lines: ±0.5 kV)

• Surge immunity test according to EN 61000-4-5:1995

(AC/DC Line to Line: ±1 kV, AC/DC Line to Earth: ±2 kV)

• Immunity to conducted disturbances, Induced by

radio-frequency fields: EN 61000-4-6:1996 (0.15 - 80 MHz with

1 kHz AM 80% Modulation: 3 V/m)

• Power frequency magnetic field immunity test according to

EN 61000-4-8:1993 (1 A/m at frequency 50 Hz)

• Voltage dips, short interruptions and voltage variations immunity

test according to EN 61000-4-11:1994 (>95% Reduction @10

ms, 30% Reduction @500 ms, >95% Reduction @5000 ms)

LVD: • EN 60950 (A1/1992; A2/1993; A3/1993; A4/1995; A11/1997)

MDD: • IEC 60601-1

OMPLIANCES

iii

Safety Compliance

Wichtige Sicherheitshinweise (Germany)

1. Bitte lesen Sie diese Hinweise sorgfältig durch.

2. Heben Sie diese Anleitung für den späteren Gebrauch auf.

3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Verwenden Sie

keine Flüssigoder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes

Tuch zur Reinigung.

4. Die Netzanschlu ßsteckdose soll nahe dem Gerät angebracht und leicht

zugänglich sein.

5. Das Gerät ist vor Feuchtigkeit zu schützen.

6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen

oder Fallen könnte Beschädigungen hervorrufen.

7. Die Belüftungsöffnungen dienen der Luftzirkulation, die das Gerät vor

Überhitzung schützt. Sorgen Sie dafür, daß diese Öffnungen nicht abgedeckt

werden.

8. Beachten Sie beim Anschluß an das Stromnetz die Anschlußwerte.

9. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber fallen kann.

Es sollte auch nichts auf der Leitung abgestellt werden.

10.Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.

11.Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten Sie es vom

Stromnetz trennen. Somit wird im Falle einer Überspannung eine

Beschädigung vermieden.

12.Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder Flüssigkeiten

in das Gerät gelangen. Dies könnte einen Brand bzw. elektrischen Schlag

auslösen.

13.Öffnen sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen

Sicherheit nur von authorisiertem Servicepersonal geöffnet werden.

COMPLIANCES

14.Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz zu trennen

und von einer qualifizierten Servicestelle zu überprüfen:

a. Netzkabel oder Netzstecker sind beschädigt.

b. Flüssigkeit ist in das Gerät eingedrungen.

c. Das Gerät war Feuchtigkeit ausgesetzt.

d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert

oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen.

e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt.

f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

15. Stellen Sie sicher, daß die Stromversorgung dieses Gerätes nach der EN

60950 geprüft ist. Ausgangswerte der Stromversorgung sollten die Werte von

AC 7,5-8V, 50-60Hz nicht über oder unterschreiten sowie den minimalen

Strom von 1A nicht unterschreiten.

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 Teil 1000 beträgt

70dB(A) oder weniger.

ABLE

ONTENTS

EZ-Stream™ Universal 2.4GHz/5GHz Wireless

CardBus Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

System Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Hardware Description . . . . . . . . . . . . . . . . . . . . . . . 5

LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Hardware Installation . . . . . . . . . . . . . . . . . . . . . . . 6

Driver and Utility Installation . . . . . . . . . . . . . . . . . 7

For Windows 98SE/Me/2000 . . . . . . . . . . . . . . . . . . . . . . . . 7

For Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Wireless Card Manager . . . . . . . . . . . . . . . . . . . . 18

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Link information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

IP Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Site Survey . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Version Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Network Configuration and Planning . . . . . . . . . 32

Network Topologies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Ad Hoc Wireless LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Infrastructure Wireless LANs . . . . . . . . . . . . . . . . . . . . . 33

Setting the Communication Domain . . . . . . . . . . . . . . . . . . 34

Stationary Wireless PCs . . . . . . . . . . . . . . . . . . . . . . . . . 34

Roaming Wireless PCs . . . . . . . . . . . . . . . . . . . . . . . . . . 34

ABLE

ONTENTS

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . .36

Adapter Installation Problems . . . . . . . . . . . . . . . . . . . . . . 36

Network Connection Problems . . . . . . . . . . . . . . . . . . . . . 37

SMC Networks EZ-Stream Wireless CardBus Adapter

Maximum Distance Table . . . . . . . . . . . . . . . . . . . 38

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

General Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Data Rate and Output Power . . . . . . . . . . . . . . . . . . . . . 42

Typical Range and Receiver Sensitivity . . . . . . . . . . . . . 43

Terminology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
