SMSL VMV A1 Manuale utente
http://www.smsl-audio.com/
Model:
A1
使用说明书
USER MANUAL
注 意
触电危险，
请勿打开。
安全注意事项
注意∶
为防电击，请勿打开机盖（或后盖）。
本机内部无使用者可以维修的部件。
请委托有资格的技术人员进行维修。
等边三角形中有箭头闪电标号的图形表示警告使用者
在产品内有非绝缘的“危险电压”，可能会对人体造成
很大的电击危险。
等边三角形中有感叹号的图形表示警告使用者该设备
在操作与维护（维修）方面应严格按照所附设备说明书。
仅适用于海拔2000m以下地区安全使用。
注意∶为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于
完全中断机器的电源供应。
1
特点
2
经典场效应管甲类放大电路；
全铝CNC外壳, 美观的同时, 大大提高了散热能力；
前级采用并联稳压电源；
采用低失真, 高精密的音量控制芯片PGA2311；
耳机放大部分具备2档增益控制；
英国进口箭猪电源变压器；
具备机内温度显示, 更好把控音质；
高品质日本进口音频插座；
大量发烧级元件, 包括nichicon KG电容；
完善的保护电路, 保护您的喇叭和耳机；
彩色高分辩率显示屏；

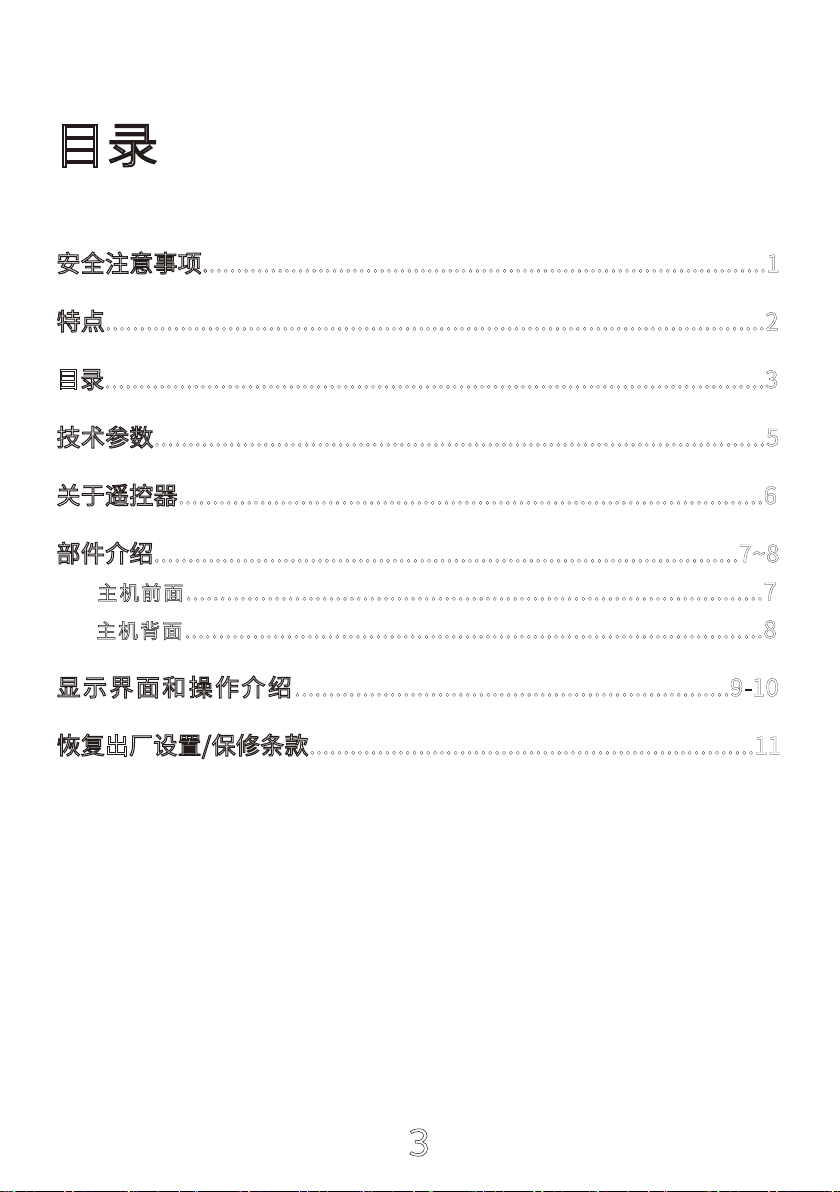

目录
3
安全注意事项...................................................................................1
特点.................................................................................................2
目录.................................................................................................3
技术参数..........................................................................................5
关于遥控器......................................................................................6
部件介绍......................................................................................7~8
主机前面.....................................................................................7
主机背面.....................................................................................8
显示界面和操作介绍................................................................9-10
恢复出厂设置/保修条款..................
..................................
.............11
Table of content
4
Safety notes.....................................................................................................................................12
Features.............................................................................................................................................13
Specification.................................................................................................................................14
Remote Control...........................................................................................................................15
Functions...................................................................................................................................16~17
Main unit front...........................................................................................................................16
Main unit back...........................................................................................................................17
Operation Instructions..................
....................
.............................................................18~19
Factory Reset/Warranty Terms..................
...............................................
...................20
技术参数
5
输入接口 ................................................................................................................... RCA
输出接口 .......................................................................喇叭端子(香蕉头),6.35mm耳机座
THD+N .................................................................................................................0.003%
信噪比 .....................................................................................................................110dB
通道分离度 .............................................................................................................105dB
输出功率 ....................................................................................15Wx2(4Ω) / 30Wx2(3Ω)
消耗功率 ....................................................................................................35W(正常音量)
待机功率 ................................................................................................................ <0.5W
体积
.............................................................................................187.5X154X40mm(WxHxD)
重量............................................................................................................................... 2kg
如果遥控器距离本机很近时操作仍无效，请用新电池更换。
如果要长时间不使用遥控器，请取出遥控器的电池。
按照电池处置的地方性法规处置废旧电池。
关于遥控器
6
大约8米（ 26英寸）
30°
30°
A1
音量加
音量减
切换功能
开关机
静音
EQ选择
输入选择
菜单
部件介绍
7
主机前面
3. 显示屏
5. 红外接收窗
1. 功能旋钮
4. 输出源选择按键
6. 静音按键
2. 待机LED
A1
1
3
4
52
6
8
11
10
7. 非平衡输入
主机背面
9
78
7
8. 耳机输出
9. 右喇叭输出
10. 左喇叭输出
11. 电源输入（100~240V AC）
A1
