Sony DSBK-170 Manuale utente
3-865-068-01(1)
1998 by Sony Corporation
設置説明書 2ページ
Installation Instructions Page 13
Manual d’installation Page 22
Installotionsanleitung Seite 31
Istruzioni per l’instllazione Pagina 40
お買い上げいただきありがとうございます。
警告
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
•ご使用にあたっては、デジタルビデオカセットレコーダー本体
に付属の取扱説明書の「安全のために」と「 警告」、「 注意」
をよくお読みください。お読みになったあとは、いつでも見ら
れるところに必ず保管してください。
•本基板の取り付けは、必ずお買い上げ店またはソニーのサービ
ス窓口にご依頼ください。
DSBK-170
Analog Component
Input/Output Board
GB
FR
JP
DE
IT
2
日本語
警告表示の意味
設置説明書および製品では、次のような表示をしています。表示の内容をよく理解し
てから本文をお読みください。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故
につながることがあります。
3
日
本
語
目次
JP
警告.................................................................................... 3
取り扱い説明
概要 ........................................................................................ 4
DSBK-170の構成品 ...................................................................... 5
設置説明
取り付け ................................................................................. 6
準備 ................................................................................................ 6
取り付け手順.................................................................................. 7
コネクターキャップを取り付ける.................................................. 11
警告 お客様へ
6ページ以降の設置説明(「取り付け」の項)は、特約店およびソニーの
サービス窓口用の設置説明書です。
お客様がこの設置説明書に記載された作業を行うと、火災や、感電やけ
がなどの人身事故につながることがあります。
お客様自身では絶対に取り付け作業をしないでください。
本基板の取り付けは、必ずお買い上げ店またはソニーのサービス窓口に
ご依頼ください。
取り付け
4
アナログコンポーネントインプット/アウトプットボードDSBK-170は、ソニー
デジタルビデオカセットレコーダーDSR-70用のオプション基板です。本基
板をDSR-70に取り付けることにより、DSR-70とベータカムSPビデオカセッ
トレコーダーを接続して、編集やダビングを行うことが できます。
DSR-70に本基板を取り付けた後の接続や操作については、DSR-70の取
扱説明書をご覧ください。
取り扱い説明
概要
5

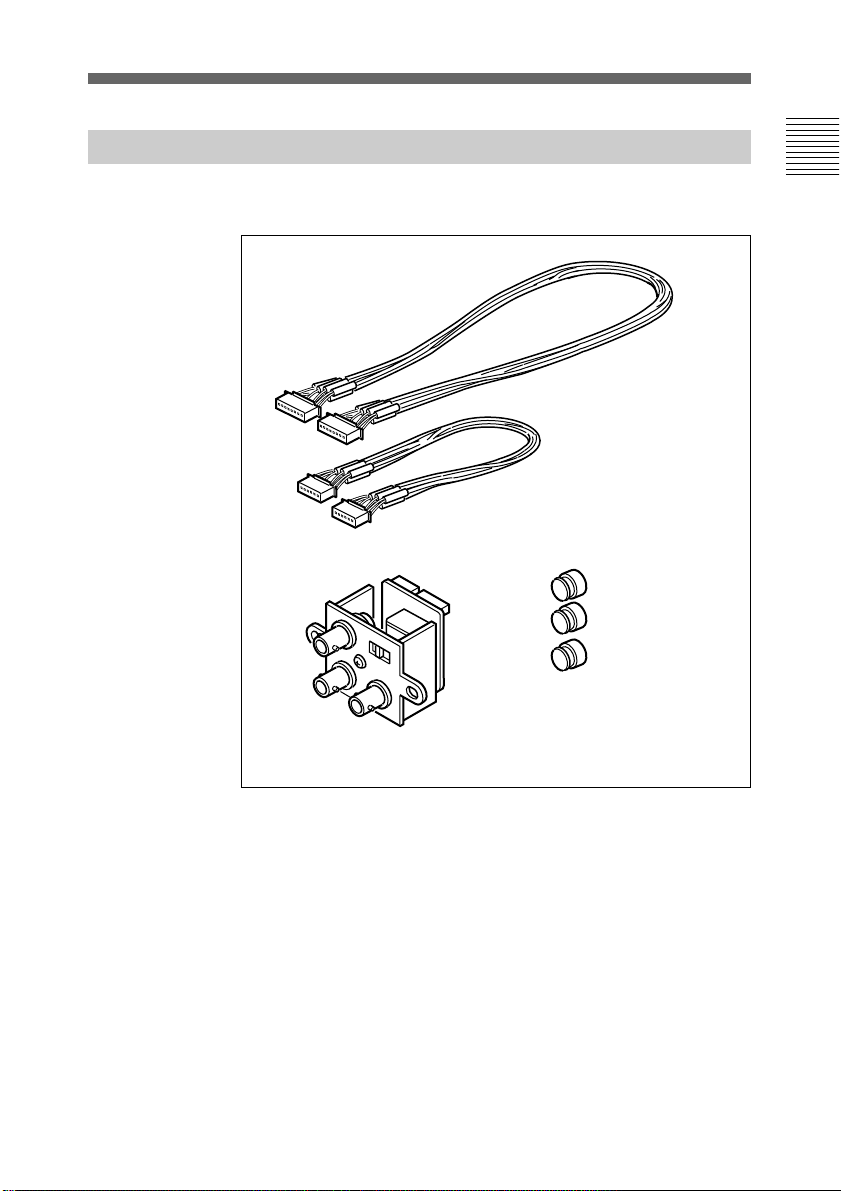

DSBK-170の構成品
DSBK-170は、下図の品目で構成されています。
ハーネス(×2)
コネクターキャップ
(×3)
コネクターパネル(×1)
取り付け
6
準備
基板の取り付け作業を始める前に、コネクターパネルにハーネス2本を接
続しておいてください。
設置説明
取り付け
ハーネス
コネクターパネル
7

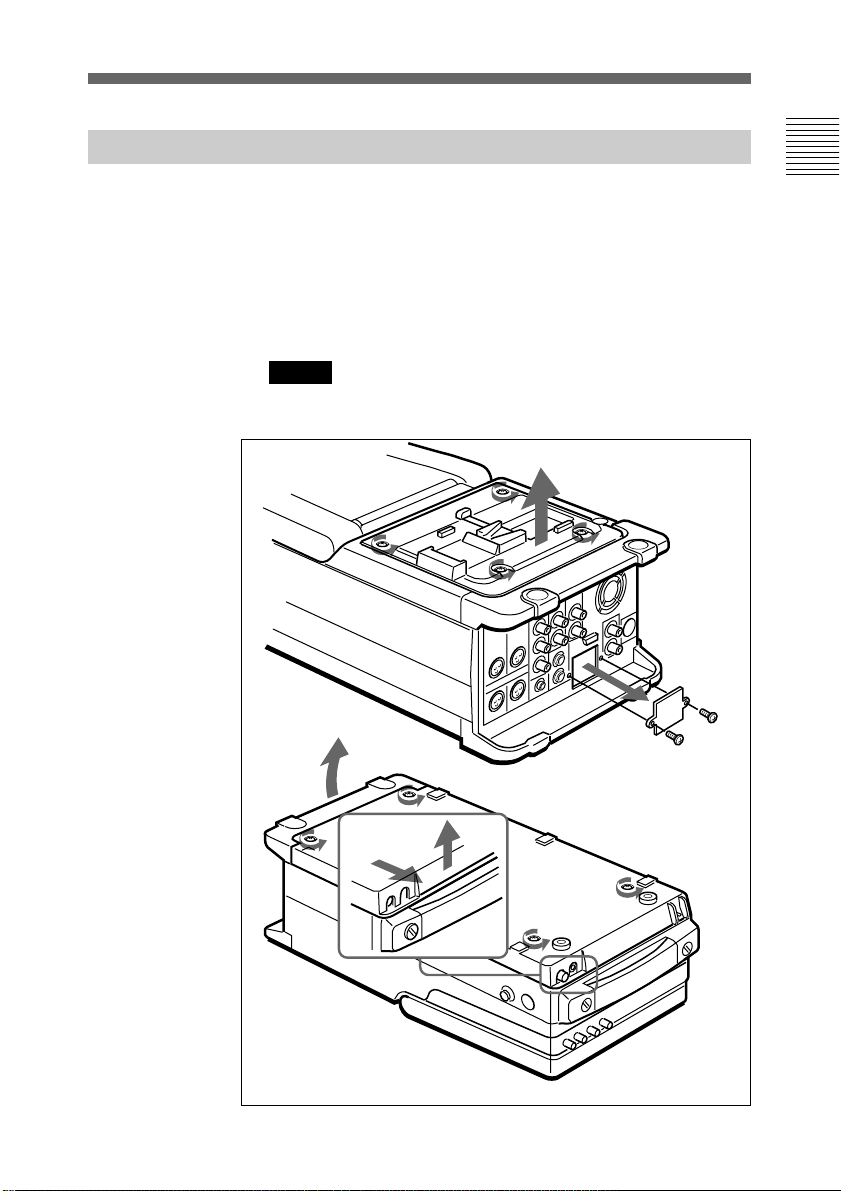

取り付け手順
1DSR-70のバッテリーパネル(ネジ4か所)と、底板(ネジ4か所)、ブラ
ンクパネル(ネジ 2 か所)を取り外す。
底板を、DSR-70の前面のつまみやスイッチに注意して、1、2、3の
順で持ち上げてください。
ご注意
ブランクパネルとネジをなくさないように保管してください。
バッテリーパネル
ブランクパネル
底板
1
23
（続く）
取り付け
8
2コネクターパネルを差し込み、接続されているハーネス2本をDSR-70
の中に入れ、長い方のハーネスを基板スロットの中から上面へ出す。
また、短い方のハーネスを底面へ出す。
手順
1で外したネジでコネクターパネルをネジ止めする。
3ハーネスを図のようにケーブルホルダーに通す。
ご注意
•ハーネスをケーブルホルダーに留めるときは、ハーネスをピンと張らず
にたるませてください。
•ハーネスがレバーの上や下を通らないようにしてください。
9
4DSR-70後面から2番目の基板(DEN-11)のレバーを起こして引き上
げ、ハーネスを接続する。
5DEN-11基板の両端のレバーを両手で持って、ゆっくりと奥へ入れる。
レバーが基板押さえの位置まできたとき、レバーを少し倒して基板を
押し込み、最後にレバーを確実に倒す。
レバー
レバー
基板押さえ
（続く）
取り付け
10

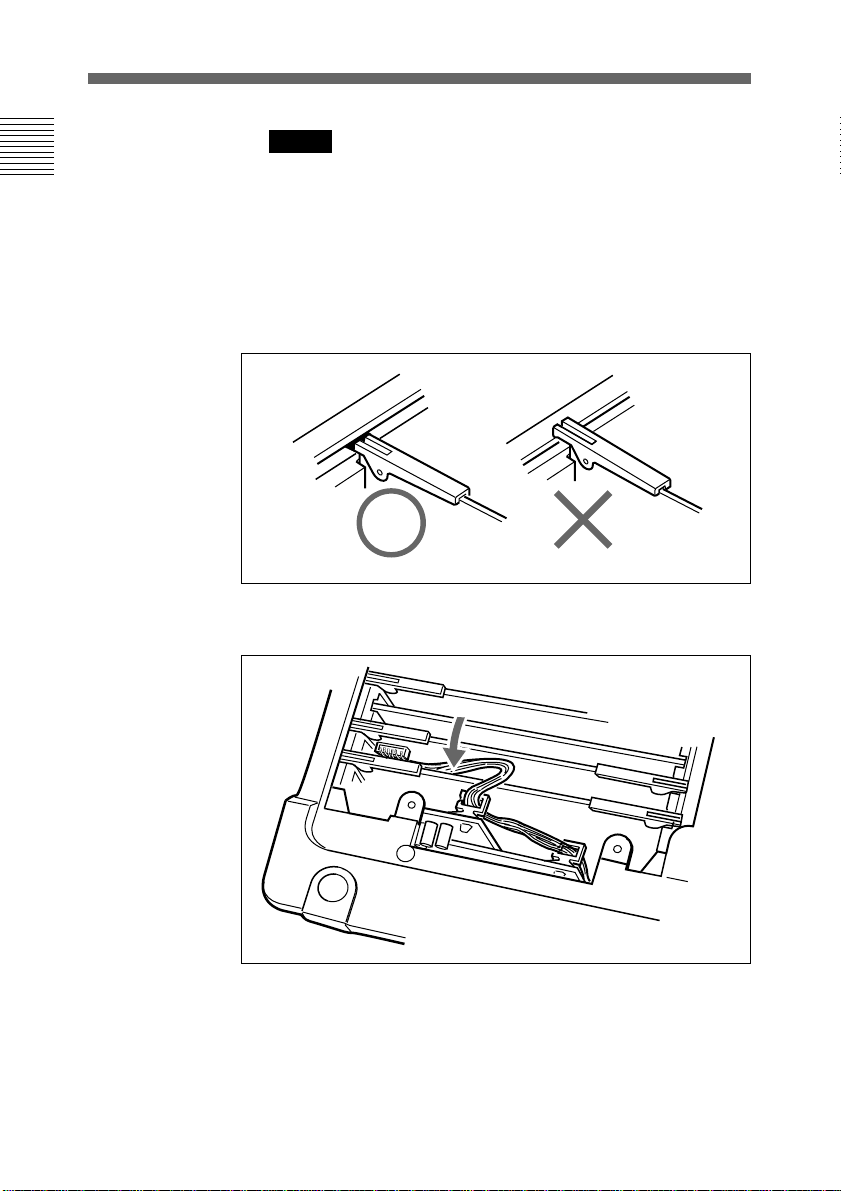

ご注意
レバーを倒すタイミングによっては、レバーが確実にDSR-70内部に
収まらないことがあります。
レバーが下の右側の図に示すような状態になっていると、DSR-70の
バッテリーパネルが閉まりません。
バッテリーパネルを取り付ける前に、レバーが確実にDSR-70内部に
収まっていることを確認してください。
6余分なハーネスを基板スロットのすきまに押し込 む。
