Sony VPL-MX20 Manuale di servizio

4-125-561-02 (1)

Data

Projector

VPL-MX20/MX25

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この簡易説明書と別冊の「安全のために」および付属の CD-ROM に

入っている取扱説明書をよくお読みのうえ、製品を安全にお使いくだ

さい。お読みになったあとは、

いつでも見られるところに必ず保管してください。

簡易説明書  JP

Quick Reference Manual___ GB

Guide de référence rapide _ FR

Manual de referencia rápida

__ ES

Kurzreferez ______________ DE

Guida rapida all’uso_______ IT

______________ CS

JP 2付属の説明書について/この説明書について/CD-ROM 取扱説明書の見かた

付属の説明書につい

て

本機は、以下の説明書とソフトウェア

を付属しています。

Macintosh では、取扱説明書のみご覧

いただけます。

説明書

安全のために（別冊）

本機を取り扱う際に事故を防ぐための

重要な注意事項を記載しています。

簡易説明書（本書）

本機を接続してから映すまでの、簡単

な操作方法を説明しています。

取扱説明書（CD-ROM に収録）

この説明書には本機の操作方法や接続

のしかたが記載されています。

取扱説明書（ネットワーク／ USB

ファイルビューアー編）（VPL-

MX25 のみ）

ネットワークの設定と使用方法が記載

されています。

CD-ROM に収録されている取扱説明書な

どをご覧いただくには、コンピューター

にソフトウェア AdobeAcrobatReader

5.0 以上がインストールされている必要が

あります。

この説明書について

この説明書では、本機を接続してから

映すまでの簡単な操作方法を説明して

います。

また使用上のご注意やメンテナンスの

際に必要な情報が記載されています。

操作方法について詳しくは、付属の

CD-ROM に収録されている取扱説明書

をご覧ください。

また安全のための注意事項は、別冊の

「安全のために」をご覧ください。

この簡易説明書では、VPL-MX20 と

VPL-MX25 を一緒に説明しています。

説明中のイラストは主に VPL-MX25 を

使用しております。

CD-ROM 取扱説明

書の見かた

付属の CD-ROM には、ReadMe および

取扱説明書が収録されています（日本

語、英語、フランス語、ドイツ語、イ

タリア語、スペイン語、中国語、ロシ

ア語）。まず最初に ReadMe をご覧く

ださい。

準備

付属の CD-ROM に収録されている取扱

説明書を読むためには、Adobe

AcrobatReader5.0 以降が必要です。

AdobeAcrobatReader がインストール

されていない場合は、アドビシステム

ズ社のホームページからダウンロード

してください。（無料）

取扱説明書を読むには

付属の CD-ROM を、コンピュータの

CD-ROM ドライブにセットしてくださ

ご注意

3JP

CD-ROM 取扱説明書の見かた

い。しばらくすると、CD-ROM が自動

的に起動します。読みたい取扱説明書

を選んでください。取扱説明書のファ

イルは、CD-ROM の中に収録されてい

ます。

お使いのコンピュータによっては、

CD-ROM が自動的に起動しない場合が

あります。

以下の手順で、取扱説明書のファイル

を直接開いてください。

（Windows の場合）

1「マイコンピュータ」を開く。

2「CD-ROM」のアイコンを右クリッ

クして「エクスプローラ」を選ぶ。

3ウィンドウの中で「index.htm」

ファイルをダブルクリックして読み

たい取扱説明書を選ぶ。

（Macintosh の場合）

1デスクトップの「CD-ROM」アイ

コンをダブルクリックする。

2「index.htm」ファイルをダブルク

リックして読みたい取扱説明書を選

ぶ。

index.htm ファイルが開かない場合は、

「OperatingInstructions」フォルダから

読みたい取扱説明書を選んでダブルク

リックしてください。

商標について

･ AdobeAcrobat は AdobeSystems

Incorporated（アドビシステムズ社）

の商標です。

･ Windows は米国 Microsoft

Corporation の米国およびその他の国

における登録商標です。

･ Kensington は Kensington 社の登録商

標です。

･ Macintosh は AppleInc. 社の登録商

標です。

･ VESAはVideoElectronicsStandards

Association の登録商標です。

･ DisplayDataChannel は Video

ElectronicsStandardsAssociation の

商標です。

･その他のシステム名、製品名は、一

般的に各開発メーカーの商標あるい

は登録商標です。なお、本文中では

TM、Rマークは明記していません。

ご注意

JP 4使用上のご注意

使用上のご注意

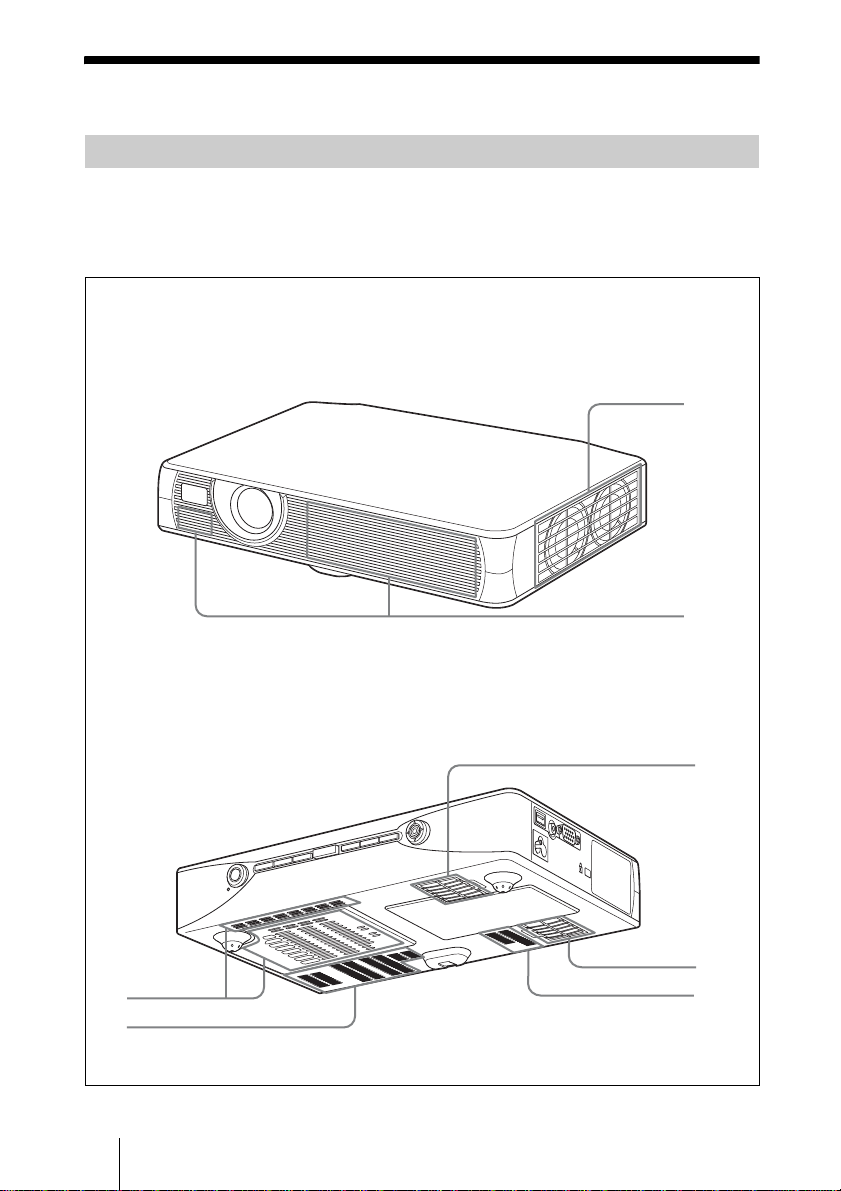

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこ

もり、火災や故障の原因となることがあります。以下イラストにて吸気・排気

口の位置をご確認ください。

吸気・排気口についてのご注意

天面／前面／側面

後面／側面／底面

1排気口

2吸気口

5JP

画像を映す

接続するときは

･各機器の電源を切った状態で接続してください。

･接続ケーブルはそれぞれの端子の形状に合った正しいものを選んでください。

･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜

いてください。

接続する機器の取扱説明書もあわせてご覧ください。

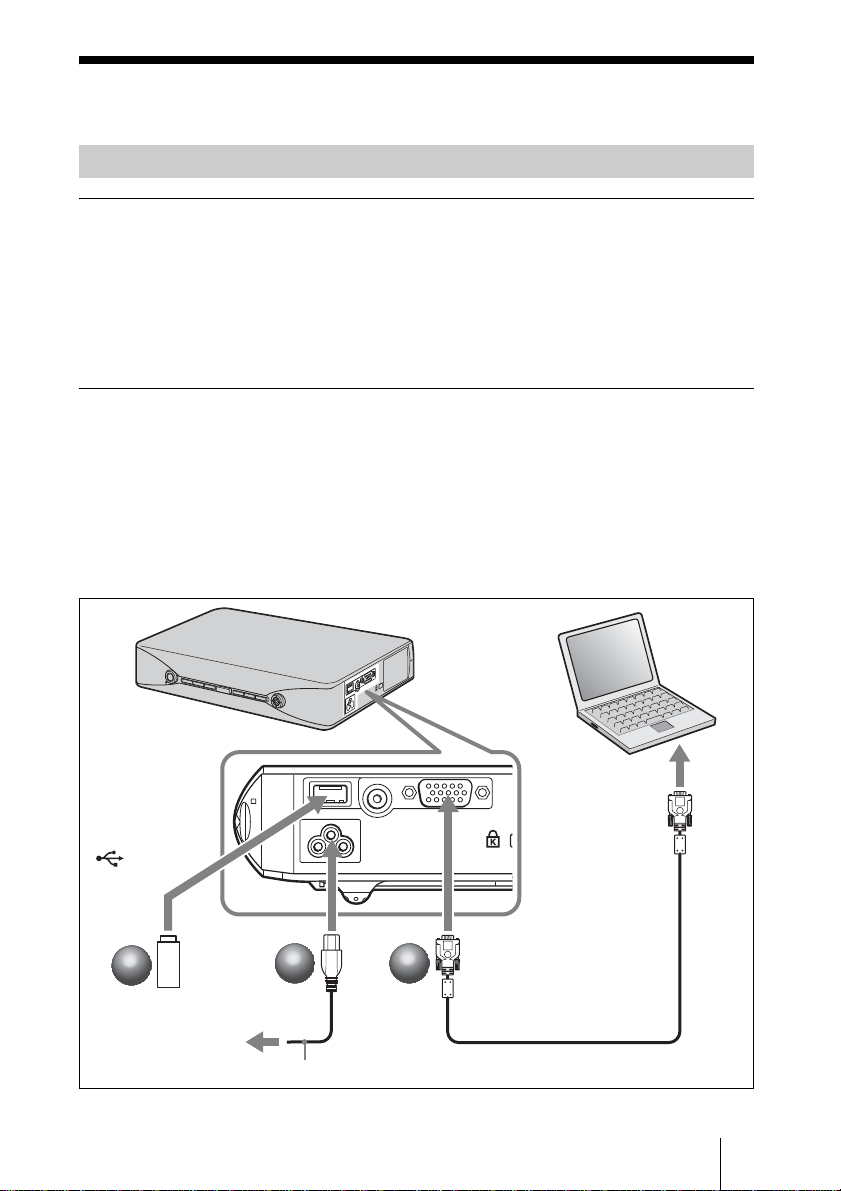

コンピューターまたは USB メモリー（VPL-MX25 のみ）の接続

a本機の電源ケーブルをコンセントに差し込む。

b本機とコンピューターをケーブルでつなぐ。（コンピューターを接続する場

合）

本機に USB メモリーを接続する。（USB メモリーを接続する場合／ VPL-

MX25 のみ）

接続する

HDD-sub15 ピン

ケーブル（付属）

ACIN へ INPUTA 端子へ

モニター出力へ

電源ケーブル（付属）

電源コンセントへ

コンピューター

USB メモリー

（USB）へ

JP 6画像を映す

無線（ワイヤレス）でのコンピューターとの接続については付属の CD-ROM

の「取扱説明書（ネットワーク／ USB ファイルビューアー編）」をご覧くださ

い。

7JP

画像を映す

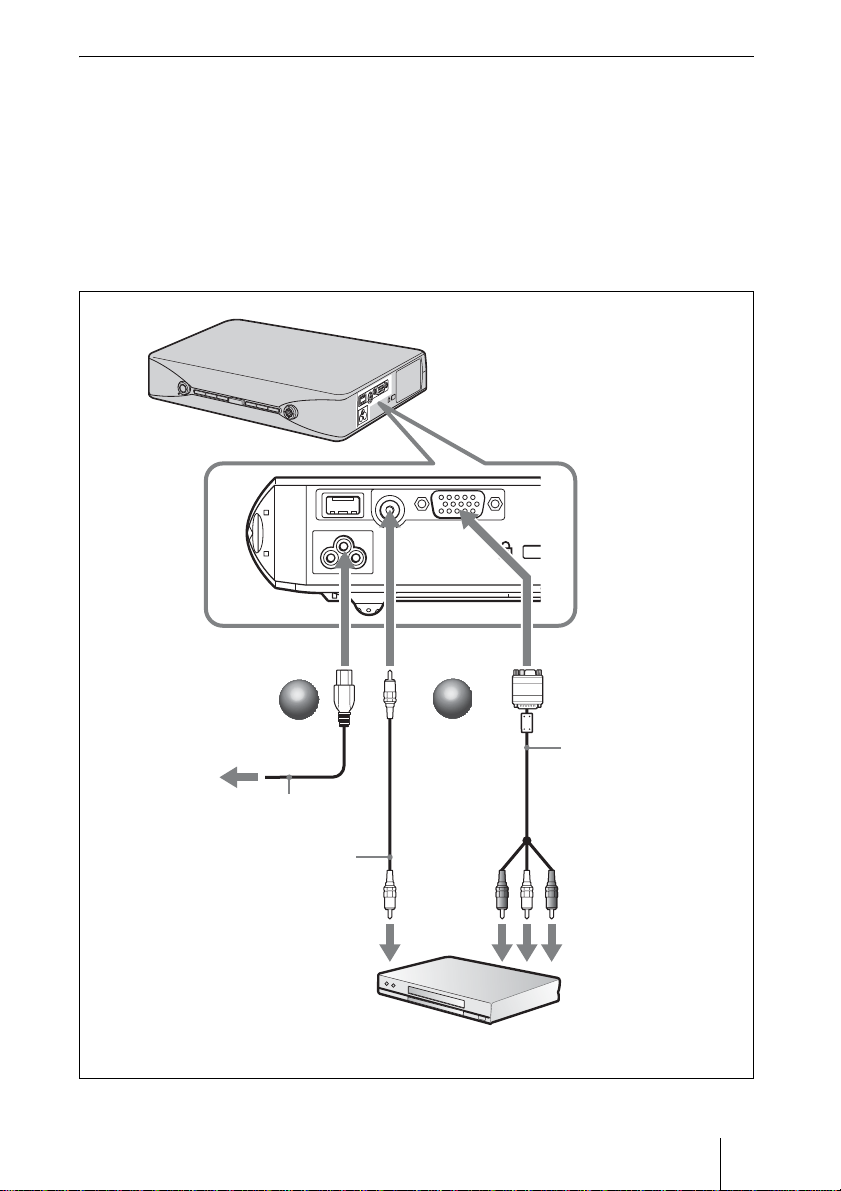

ビデオ・DVD 機器との接続

a本機の電源ケーブルをコンセントに差し込む。

b本機とビデオ機器をケーブルでつなぐ。

映像信号入力には以下の 2 通りの方法があります。

ビデオ機器の映像出力端子と接続するとき：1のケーブルで接続します。

ビデオ機器のビデオ GBR/ コンポーネント出力端子と接続するとき：2の

ケーブルで接続します。

ACIN へ INPUTA 端子へ

1ビデオ接続ケーブル

（別売り）

VIDEO 端子へ

ビデオ GBR ／

コンポーネント

出力へ

ビデオ機器

2シグナルケーブル

（別売り）

HDD-sub15 ピン

（凸）y3 ×ピンプ

ラグ

映像出力へ

電源ケーブル（付属）

電源コンセントへ

JP 8画像を映す

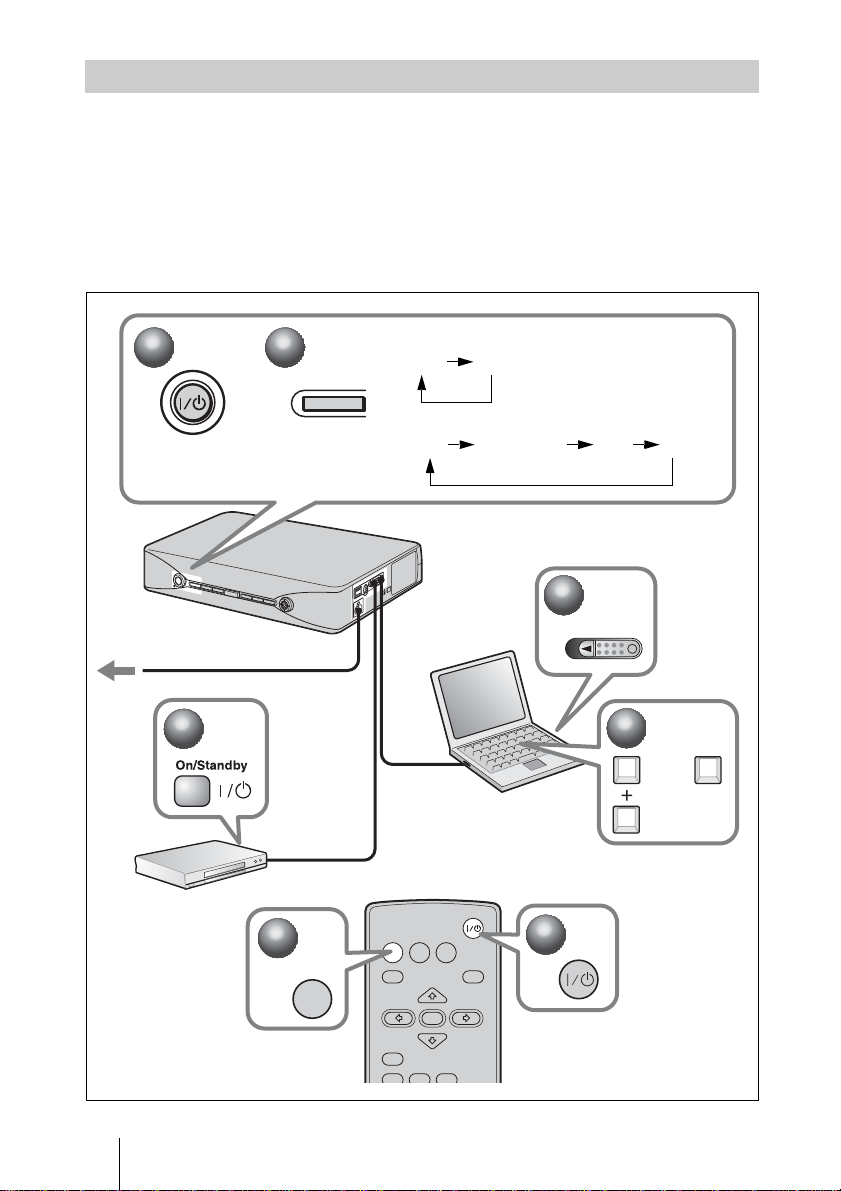

aI/1キーを押す。

b接続している機器の電源を入れる。

cリモートコマンダーまたはコントロールパネルの INPUT キーを押して、映

したい画像を選ぶ。

dコンピューターとの接続時は映像信号の出力先を切り換える。

映す

INPUT

NETWORK USB

RESET

AUTO FOCUS

LENS

ENTER

KEYSTONE

/TILT

APA

INPUT

FxF7

Power

INPUT

または

電源コンセントへ

入力 A ビデオ

入力 A ネットワーク USB ビデオ

VPL-MX20

VPL-MX25

9JP

画像を映す

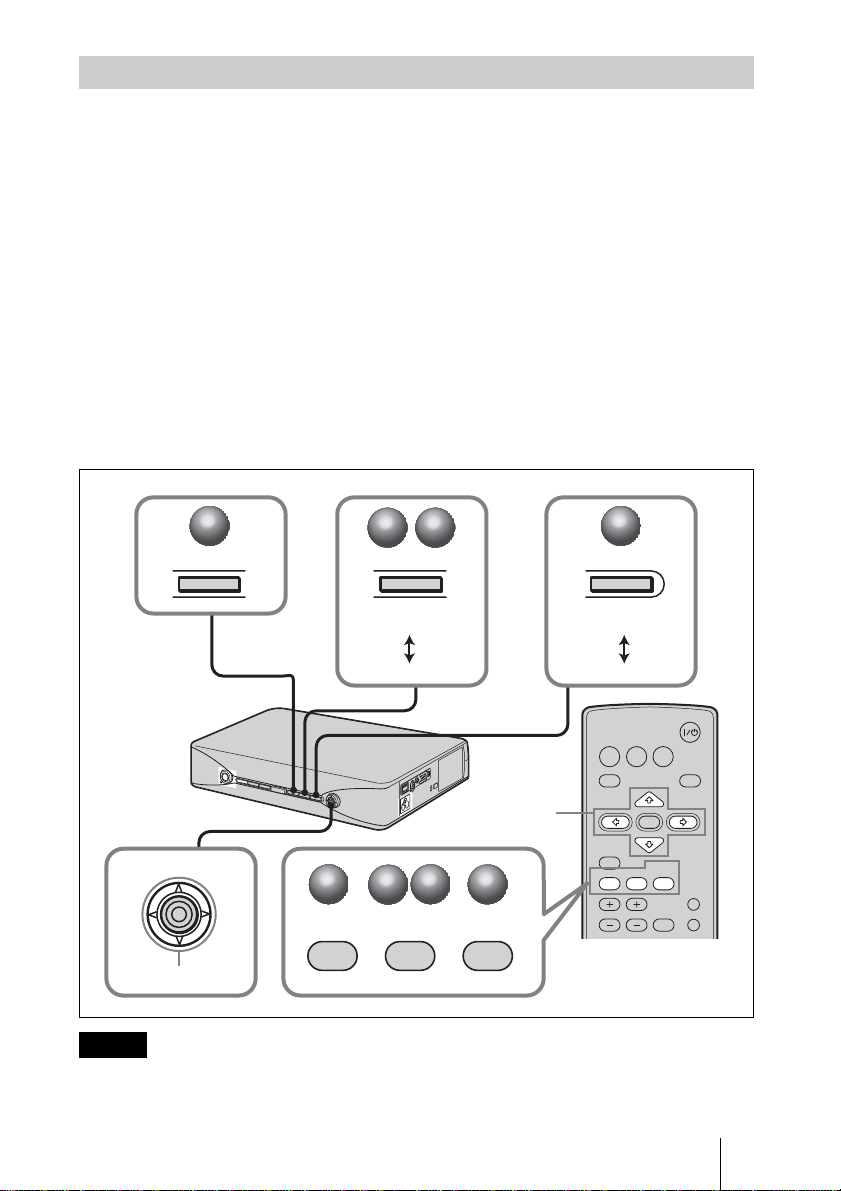

a画像の上下の位置を調整する。

本体の TILT/KEYSTONE キーまたはリモートコマンダーの KEYSTONE/

TILTキーを押して傾き調整メニューを表示し、v/V/b/Bキーで調整しま

す。

b画像の大きさを調整する。

本体の ZOOM/FOCUS キーまたはリモートコマンダーの LENSキーを押し

てレンズズームメニューを表示し、v/V/b/Bキーで調整します。

c画像のフォーカスを調整する。

自動で調整する場合

リモートコマンダーまたは本体後面の AUTOFOCUSキーを押す。

手動で調整する場合

本体の ZOOM/FOCUS キーまたはリモートコマンダーの LENS キーを押し

て「レンズフォーカス」を選び、v/V/b/Bキーで調整する。

投影するスクリーンの種類によっては適切にフォーカスを調整できないことがあります。

その場合は手動で調整してください。

調整する

ご注意

INPUT

NETWORK USB

RESET

AUTO FOCUS

D ZOOM

LENS

ENTER

VOLUME

KEYSTONE

/TILT

FREEZE

PIC MUTING

AUDIO MUTING

APA

AUTO FOCUS

ZOOM/FOCUS

TILT/KEYSTONE

PUSH ENTER

v/V/b/B

AUTO FOCUS

LENS FOCUS

LENS ZOOM

TILT

V KEYSTONE

LENS

KEYSTONE

/TILT

JP 10 画像を映す

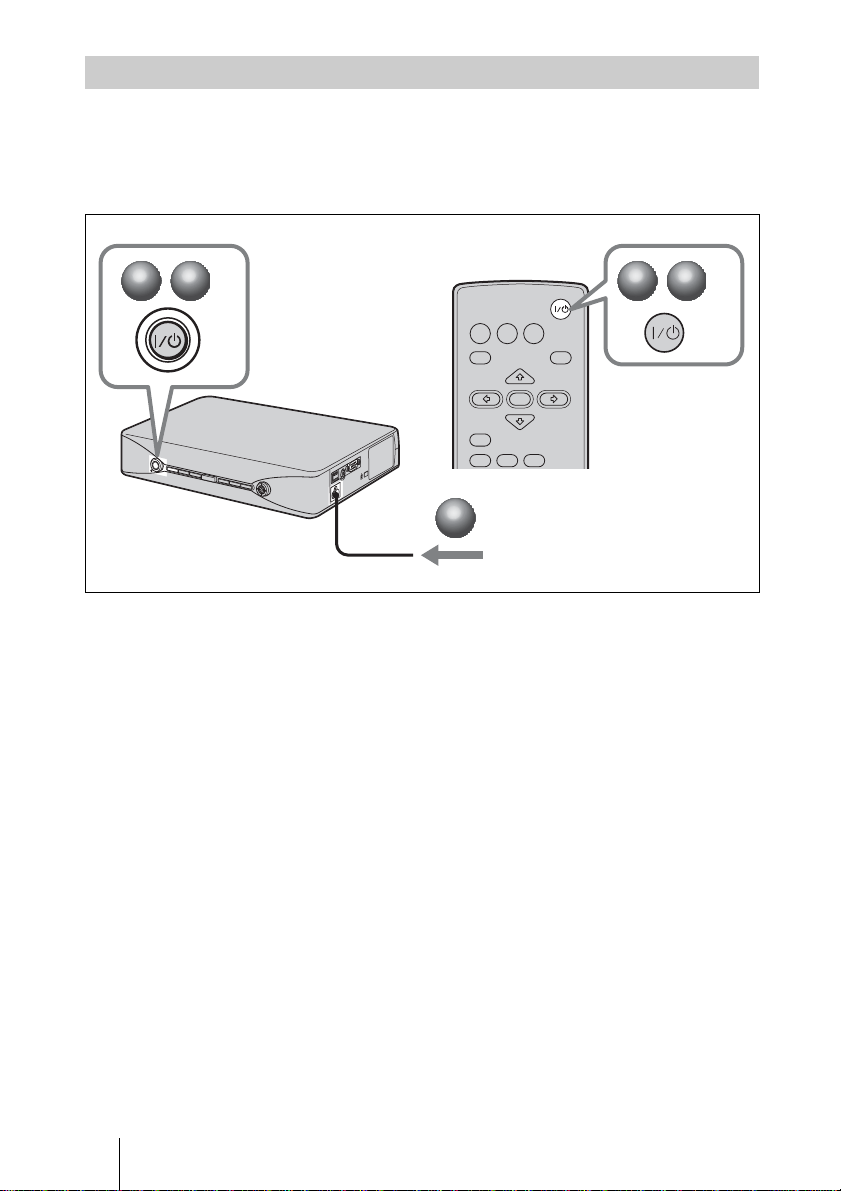

aI/1キーを押す。

bメッセージが表示されたらもう一度 I/1キーを押す。

cファンが止まり、I/1キーが赤く点灯したら、電源コードを抜く。

電源を切る

INPUT

NETWORK USB

RESET

AUTO FOCUS

LENS

ENTER

KEYSTONE

/TILT

APA

電源コードをコンセントから抜く
