Sony OHB-730 Manuale utente

CCD UNIT

OHB-730/730P

OHB-730WS/730WSP

OHB-750A/750AP

OHB-750WSA/750WSAP

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

INSTALLATION MANUAL [Japanese/English/German]

1st Edition (Revised 1)

Serial No. 10011 and Higher (OHB-730/730WS/750A/750WSA)

Serial No. 40001 and Higher (OHB-730P/730WSP/750AP/750WSAP)

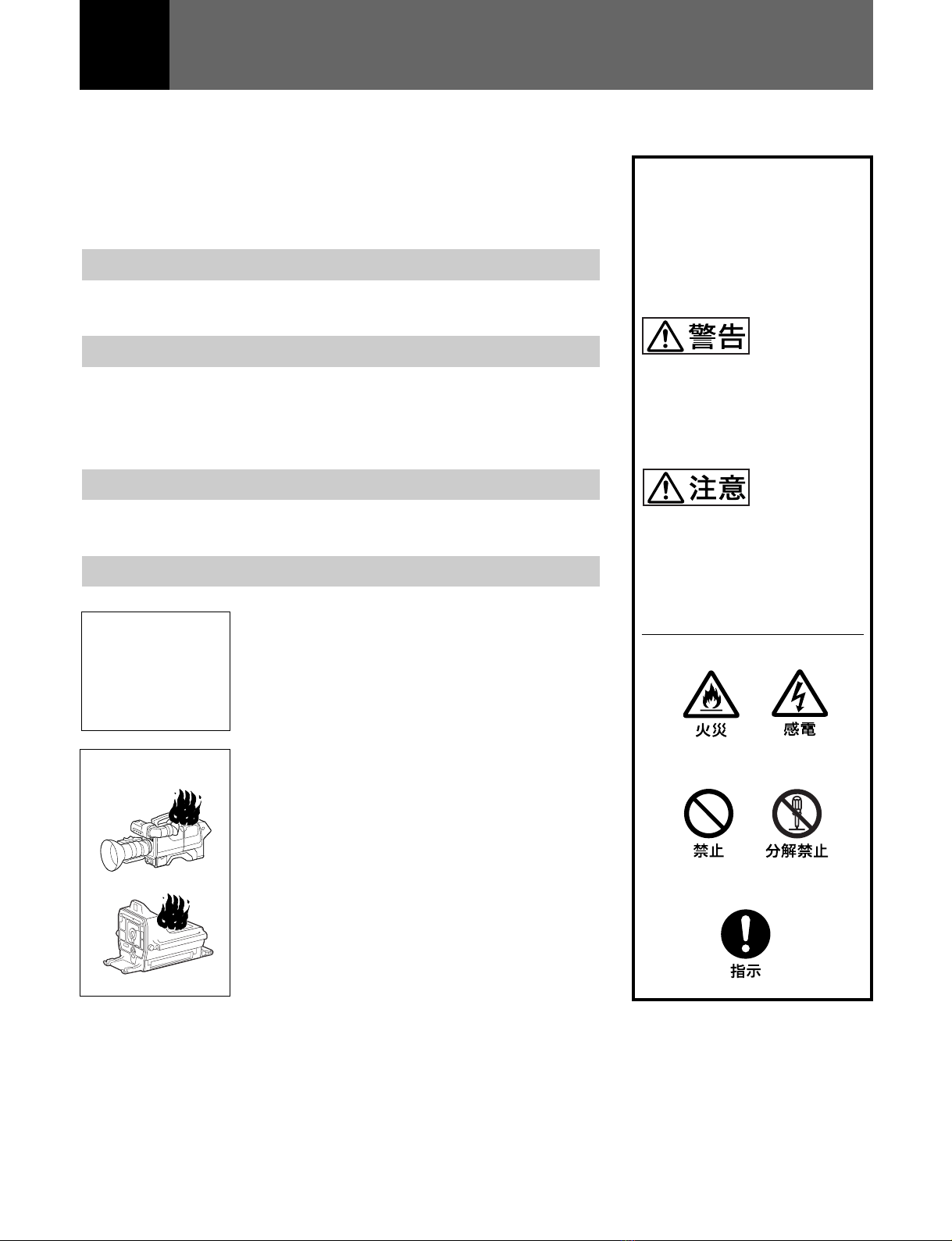

安全のために

警告表示の意味

このインストレーションマニュ

アルおよび製品では、次のよう

な表示をしています。表示の内

容をよく理解してから本文をお

読みください。

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

•異常な音、に

おい、煙が出

たら

•落下させたら

/1電源を切る。

2トライアックスケーブルやDC 電源接続

コードおよび VTR 接続コードを抜く。

3ソニーのサービス担当者、または営業担

当者に修理を依頼する。

すぐに電源を切り、消火する。

炎が出たら

電気製品は、安全のための注意事項を守らないと、火災や感電などにより死

亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2 〜 3 ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

日本語

1(J)

警告 ............................................................................................................. 2 (J)

注意 ............................................................................................................. 2 (J)

概要................................................................................................................... 3 (J)

仕様................................................................................................................... 3 (J)

ビデオカメラへの取り付け ................................................................................ 4 (J)

BVP-700/900へ取り付ける......................................................................................... 5(J)

BVP-750/950へ取り付ける......................................................................................... 6(J)

RC基板を取り付ける..................................................................................................... 7(J)

日

本

語

2(J)

CCDユニットを取り付けるときは電源を遮断する

CCDユニットをカメラに取り付けるときは、カメラのPOWERスイッチを

OFFにするだけでなく、トライアックスケーブルまたはDCIN端子に接続

されたケーブルを取り外してください。電源が接続されたままで CCD ユ

ニットを取り付けると、火災や故障の原因となることがあります。

分解しない、改造しない

分解したり、改造したりすると、感電の原因となります。

内部の調整や設定および点検を行う必要がある場合は、必ずソニーのサービ

ス担当者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、トライアックスケーブ

ルや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相

談ください。

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

指定されたカメラ以外に使用しない

指定されたカメラ以外に組み込んで使用すると、火災や感電の原因となりま

す。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

3(J)

質量 0.9kg

外形寸法下図参照

付属品 RC基板（OHB-730WS/750WSAのみ）（１）

インストレーションマニュアル（１）

仕様および外観は、改良のため予告なく変更することがありますが

ご了承ください。

OHB-730/730WS/750A/750WSAは、ソニーBVP-700/900シリー

ズのカラービデオカメラBVP-700/900およびBVP-750/950用のプ

ラグイン型CCDユニットです。

OHB-730/750Aはアスペクト比4:3の標準画面、OHB-730WS/

750WSAはアスペクト比 16:9のワイド画面に対応します。OHB-

730WS/750WSAに付属のRC（アスペクトレシオコンバーター）基

板をBVP-900/950に取り付けると、16:9のアスペクト比を4:3に変

換できるようになります。

OHB-750AシリーズはFIT(FrameInterlineTransfer)方式の

CCDを、OHB-730シリーズはIT(InterlineTransfer)方式のCCD

を採用しています。

概要

単位: mm

仕様

100

108

135

108 97

89.5

4(J)

BVP-700/900へ取り付ける

カラービデオカメラBVP-700/900とCCDユニットOHB-730/730WS/750A/750WSA

ビデオカメラBVP-700/900への取り付けかた

ビデオカメラへの取り付け

レンズロックレンズロックつまみ取り付けネジB

マウントレバー

コネクターカバー (後面)

誤挿入防止板

ネジA

BVP-700/900 (前板をはずした図)

前板

マウントキャップ

OHB-730/730WS

OHB-750A/750WSA

5(J)

次の手順で取り付けます。

1CCDユニット後部の赤いコネクターカバーを外す。

2カメラ下部のレンズロックつまみをゆるめてレンズロックを左に

回し、前板を外す。

3カメラ前部の誤挿入防止板のネジAをゆるめ、誤挿入防止板

を手前に開く。

4CCDユニットを挿入し、4本の取り付けネジBを締めて固定す

る。

硬貨などを使って、しっかりと締めてください。

5CCDユニットのマウントレバーを反時計方向いっぱいに回し、

マウントキャップを外す。

6マウントレバーを、真下にくるまで時計方向いっぱいに回す。

7誤挿入防止板を元どおりに閉め、ネジAでしっかりと固定す

る。

ご注意

●CCDユニットは確実に、正確に固定してください。正しく取り付け

られていないと、破損の恐れがあります。

●マウントレバーは必ず真下にくるまで回してください。真下にして

おかないと、レンズを破損する恐れがあります。

●誤挿入防止板はきちんと閉めて固定してください。しっかり固定

されていないと、レンズが取り付けられません。

6(J)

ビデオカメラへの取り付け

BVP-750/950へ取り付ける

図はBVP-750への取り付けかたを示しています。BVP-950にも同

様に取り付けることができます。

カラービデオカメラBVP-750とCCDユニットOHB-730/730WS/750A/750WSA

ビデオカメラBVP-750への取り付けかた

BVP-750

前板マウントレバー

コネクターカバー (後面)

取り付けネジ

4-1)

4-2)

-3)

-1)

-2)

ビューファインダー左右位置固定リング

マウントキャップ

ビューファインダーストッパー

OHB-730/730WS

OHB-750A/750WSA

7(J)

次の手順で取り付けます。

1CCDユニット後部の赤いコネクターカバーを外す。

21.5インチビューファインダーを、次の手順で外す。

1) VF端子からビューファインダーケーブルを外す。

2) ビューファインダー左右位置固定リングをゆるめる。

3) ビューファインダーストッパーを上げ、ビューファインダーを矢

印の方向へスライドさせて抜き取る。

3前板の蝶ネジ2本をゆるめ、前板を外す。

4CCDユニットを挿入し、4本の取り付けネジを締めて固定する。

硬貨などを使って、しっかり締めてください。

RC基板を取り付ける

OHB-730WS/750WSAに付属のRC基板をBVP-900/950に取り付

けると、アスペクト比を16:9から4:3に変換する機能を使用すること

ができます。

1BVP-900/950の側板を開け、PR/DA基板を引き抜く。

BVP-900 BVP-950

2DA基板に取り付けられているCN-1566基板を、ネジ 2 本を外

してDA基板から取り外す。

3RC基板をCN-1566基板を外した位置に取り付け、ネジ2 本で

確実に締める。

4PR/DA基板をBVP-900/950の元の位置に装着し、側板を閉

める。

CN-1566基板

RC基板

PR/DA基板

PR/DA基板 PR/DA基板
