STEINEL IR Quattro HD-2 IP Manuale utente

IR Quattro HD-2 IP

True Presence®

Hallway

- 2 -

...

Textteil beachten!

Follow written instructions!

3.1 IR Quattro HD-2 IP UP

3.2

72 mm103 mm

103 mm

3.3

DE . . . . 8

GB . . . . 14

- 2 - - 3 -

3.4 IR Quattro HD-2 IP AP

3.5

64 mm

123 mm

3.6

3.7 4

2,8 m

24 m

9 m

24 m

9 m

4.1

4.2

- 4 -

4.3

4.4

4.5 5

5.1

5.2

5.3

- 4 - - 5 -

5.4

5.5

5.6

5.7

5.8

- 6 -

6.1 IR Quattro HD-2

Montagehöhe /

Mounting height Potentiometer Presence Radial Tangential

2,50 m 1 3,0 m x 3,0 m 2,4 m x 2,4 m 3,8 m x 3,8 m

23,0 m x 3,0 m 2,5 m x 2,5 m 4,0 m x 4,0 m

34,0 m x 4,0 m 3,2 m x 3,2 m 6,0 m x 6,0 m

45,0 m x 5,0 m 4,0 m x 4,0 m 16,0 m x 16,0 m

57,0 m x 7,0 m 5,5 m x 5,5 m 16,5 m x 16,5 m

68,0 m x 8,0 m 6,5 m x 6,5 m 21,5 m x 21,5 m

79,0 m x 9,0 m 7,0 m x 7,0 m 22,0 m x 22,0 m

2,80 m 1 3,0 m x 3,0 m 2,8 m x 2,8 m 4,4 m x 4,4 m

23,0 m x 3,0 m 2,8 m x 2,8 m 4,4 m x 4,4 m

34,0 m x 4,0 m 3,0 m x 3,0 m 5,0 m x 5,0 m

46,0 m x 6,0 m 5,0 m x 5,0 m 8,4 m x 8,4 m

58,0 m x 8,0 m 6,5 m x 6,5 m 17,0 m x 17,0 m

68,0 m x 8,0 m 7,0 m x 7,0 m 22,0 m x 22,0 m

79,0 m x 9,0 m 7,5 m x 7,5 m 24,0 m x 24,0 m

3,00 m 1 4,0 m x 4,0 m 3,0 m x 3,0 m 4,5 m x 4,5 m

24,0 m x 4,0 m 3,0 m x 3,0 m 4,5 m x 4,5 m

35,0 m x 5,0 m 3,8 m x 3,8 m 5,5 m x 5,5 m

45,0 m x 5,0 m 5,2 m x 5,2 m 9,0 m x 9,0 m

57,0 m x 7,0 m 6,2 m x 6,2 m 14,5 m x 14,5 m

68,0 m x 8,0 m 7,0 m x 7,0 m 23,0 m x 23,0 m

78,0 m x 8,0 m 7,5 m x 7,5 m 24,0 m x 24,0 m

3,50 m 1 -3,4 m x 3,4 m 4,4 m x 4,4 m

2-4,2 m x 4,2 m 4,8 m x 4,8 m

3-4,5 m x 4,5 m 6,4 m x 6,4 m

4-6,0 m x 6,0 m 9,5 m x 9,5 m

5-7,1 m x 7,1 m 17,0 m x 17,0 m

6-7,2 m x 7,2 m 24,0 m x 24,0 m

7-7,6 m x 7,6 m 26,0 m x 26,0 m

4,00 m 1 -4,0 m x 4,0 m 5,0 m x 5,0 m

2-5,4 m x 5,4 m 6,0 m x 6,0 m

3-5,8 m x 5,8 m 8,0 m x 8,0 m

4-7,0 m x 7,0 m 12,0 m x 12,0 m

5-8,0 m x 8,0 m 20,0 m x 20,0 m

6-8,0 m x 8,0 m 26,5 m x 26,5 m

7-8,0 m x 8,0 m 30,0 m x 30,0 m

- 6 - - 7 -

6.1 IR Quattro HD-2

Montagehöhe /

Mounting height Potentiometer Presence Radial Tangential

5,00 m 1 -5,5 m x 5,5 m 7,2 m x 7,2 m

2-5,5 m x 5,5 m 7,2 m x 7,2 m

3-6,4 m x 6,4 m 8,8 m x 8,8 m

4-8,0 m x 8,0 m 12,0 m x 12,0 m

5-8,0 m x 8,0 m 23,0 m x 23,0 m

6-8,4 m x 8,4 m 30,4 m x 30,4 m

7-8,4 m x 8,4 m 35,0 m x 35,0 m

6,00 m 1 -6,5 m x 6,5 m 8,5 m x 8,5 m

2-6,5 m x 6,5 m 9,0 m x 9,0 m

3-8,0 m x 8,0 m 13,0 m x 13,0 m

4-9,0 m x 9,0 m 18,0 m x 18,0 m

5-10,0 m x 10,0 m 29,0 m x 29,0 m

6-10,0 m x 10,0 m 30,0 m x 30,0 m

7-10,5 m x 10,5 m 30,0 m x 30,0 m

8,00 m 1 -9,0 m x 9,0 m 12,8 m x 12,8 m

2-9,0 m x 9,0 m 12,8 m x 12,8 m

3-10,0 m x 10,0 m 14,0 m x 14,0 m

4-12,0 m x 12,0 m 23,0 m x 23,0 m

5-12,0 m x 12,0 m 30,0 m x 30,0 m

6-12,0 m x 12,0 m 32,0 m x 32,0 m

7-12,0 m x 12,0 m 34,0 m x 34,0 m

10,00 m 1 -11,0 m x 11,0 m 15,5 m x 15,5 m

2-11,0 m x 11,0 m 15,5 m x 15,5 m

3-11,5 m x 11,5 m 19,5 m x 19,5 m

4-12,0 m x 12,0 m 26,0 m x 26,0 m

5-12,5 m x 12,5 m 32,5 m x 32,5 m

6-12,5 m x 12,5 m 34,0 m x 34,0 m

7-12,5 m x 12,5 m 35,5 m x 35,5 m

- 8 -

1. Zu diesem Dokument

– Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt.

Nachdruck, auch auszugsweise, nur

mit unserer Genehmigung.

– Änderungen, die dem technischen

Fortschritt dienen, vorbehalten.

Symbolerklärung

!Warnung vor Gefahren!

...

Verweis auf Textstellen im

Dokument.

2. Allgemeine

Sicherheitshinweise

Vor allen Arbeiten am Sensor

die Spannungszufuhr

unterbrechen!

• Bei der Montage muss die anzu-

schließende elektrische Leitung span-

nungsfrei sein. Daher als Erstes Strom

abschalten und Spannungsfreiheit mit

einem Spannungsprüfer überprüfen.

• Bei der Installation des Sensors

handelt es sich um eine Arbeit an

der Netzspannung. Sie muss daher

fachgerecht nach den landesübli-

chen Installationsvorschriften und

Anschlussbedingungen durchgeführt

werden.

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fach-

werkstätten durchgeführt werden.

3. IR Quattro HD-2IP

Bestimmungsgemäßer Gebrauch

– Sensor zur Deckenmontage im

Innenbereich.

– Anschluss an ein Ethernet-Netzwerk.

Der IR Quattro HD-2 zeichnet sich durch

eine hochaufgelöste, hochempﬁndliche

Bewegungserfassung aus. Der quadrati-

sche Erfassungsbereich kann exakt ein-

gestellt werden. Der Sensor eignet sich

insbesondere für Büroräume, Klassen-

räume aber auch große Industrieräume.

Diese Sensoren unterstützen die

IP-basierten Protokolle REST API,

BACnet und MQTT. Hierfür werden die

Sensordaten zur Verfügung gestellt und

können in entsprechenden Systemen

weiterverarbeitet werden.

Weiterführende Informationen und Doku-

mentation zu den einzelnen Protokollen

ﬁnden Sie unter: www.steinel.de

UP: Variante Unterputz

AP: Variante Aufputz

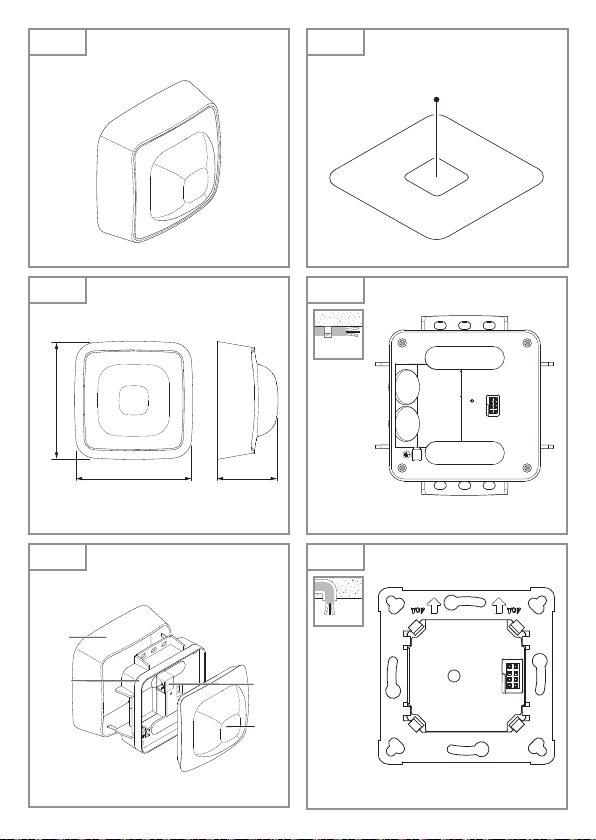

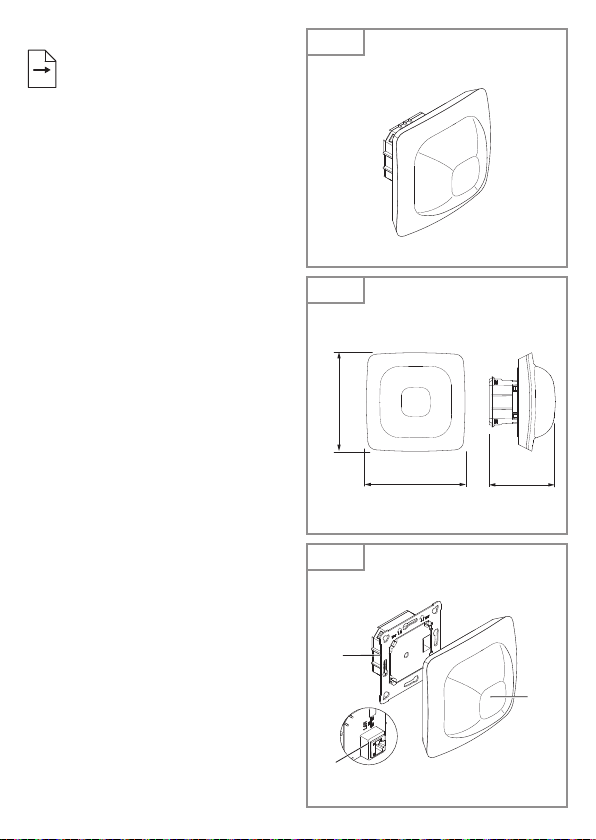

Lieferumfang (Abb.3.1, Abb.3.4)

Produktmaße (Abb.3.2, Abb.3.5)

Geräteübersicht (Abb.3.3, Abb.3.6)

A Aufputzadapter

B Lastmodul

C Anschlussklemme

D Sensormodul

Erfassungsbereich IR Quattro HD-2IP

(Abb.3.7)

- 8 - - 9 -

5. Montage

• Alle Bauteile auf Beschädigungen

prüfen.

• Bei Schäden das Produkt nicht in

Betrieb nehmen.

• Geeigneten Montageort auswählen

unter Berücksichtigung der Reichweite

und Bewegungserfassung. (Abb.3.7)

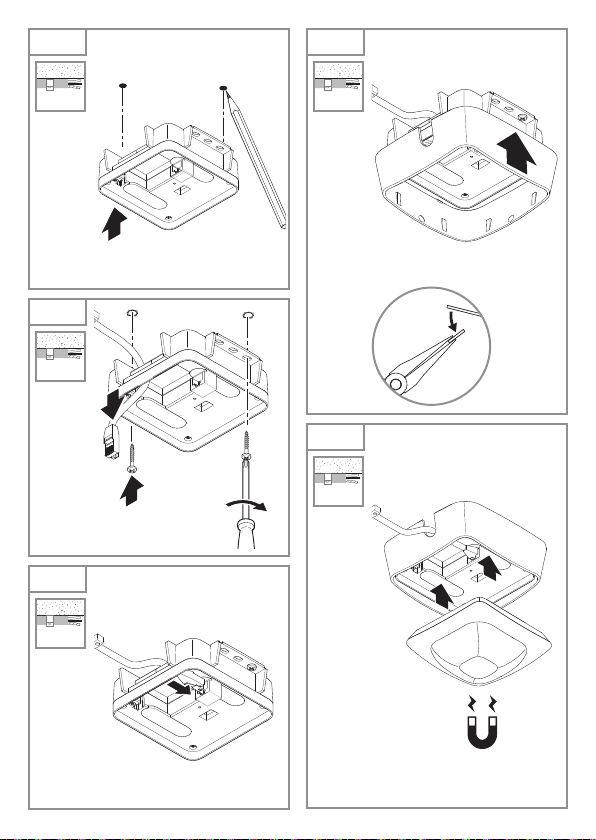

Montageschritte

Montage Unterputz

• Steckverbindung anschließen.

(Abb.5.1)

• Lastmodul auf Einbaudose fest-

schrauben. (Abb.5.2)

• Magnetisches Sensormodul auf Rah-

men aufsetzen. (Abb.5.3)

• Einstellungen vornehmen.

➜„6. Funktion und Einstellungen“

Montage Aufputz

• Bohrlöcher einzeichnen und bohren.

(Abb.5.4)

• Kabel durchziehen. Lastmodul fest-

schrauben. (Abb.5.5)

• Steckverbindung anschließen.

(Abb.5.6)

• Montagelasche herausbrechen.

(Abb.5.7)

• Aufputzadapter aufsetzen. (Abb.5.7)

• Magnetisches Sensormodul

aufsetzen. (Abb.5.8)

• Einstellungen vornehmen.

➜„6. Funktion und Einstellungen“

Technische Daten

– Abmessungen (H×B×T):

UP: 103×103×72mm

AP: 123×123×64mm

– Versorgungsspannung:

Standard PoE (IEEE 802.3 af)

Passive PoE (24-55 V) SELV

– Montagehöhe: 2,5-10m

– Erfassungswinkel: 360°

– Reichweite IR-Quattro HD-2

(bei 2,8m Montagehöhe):

Präsenz 9 ×9 m

max. 24 ×24 m

– Sensorwerte: Lichtmessung,

Temperatur: 0-40 °C,

Relative Luftfeuchte: 0-100 %

– Temperaturbereich: 0°C bis +40°C

– Schutzart: IP20

– Frequenz Bluetooth: 2,4-2,48 GHz

– Sendeleistung Bluetooth:

5 dBm/3 mW

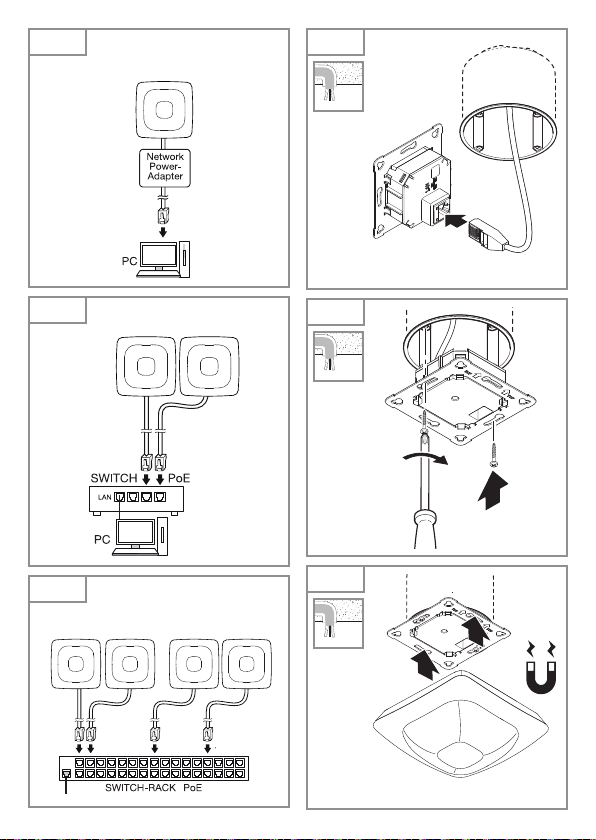

4. Elektrischer Anschluss

Anschluss Aufputz (Abb.4.1)

Anschluss Unterputz (Abb.4.2)

Der Anschluss erfolgt über das

LAN-Kabel.

Standard PoE (IEEE 802.af)

Anschlussbeispiele IP

– Anschluss eines einzelnen Sensors

über einen Network-Power-Adapter an

einen PC (Abb.4.3).

– Anschluss von mehreren Sensoren an

einen Switch mit POE-Funktionalität

für den PC-Zugri (Abb.4.4).

– Einbindung von mehreren Sensoren

in eine Netzwerkinfrastruktur über

einen Switch mit POE-Funktionalität

(Abb.4.5).

- 10 -

6. Funktion und Einstellungen

Werkseinstellungen

Bei erstmaliger Inbetriebnahme des

Präsenzmelders sowie beim Reset

durch die App werden die Werkseinstel-

lungen aktiviert.

Folgende Werkseinstellungen sind

vorgesehen:

Sensitivität: Sensitivität A: 100 %

Sensitivität B: 100 %

Sensitivität C: 100 %

Sensitivität D: 100 %

Hinweis

Die Parameterbeschreibung ﬁnden Sie

auf: www.steinel.de

Steinel Connect App

Für das Auslesen des Sensors mit

Smartphone oder Tablet muss die

STEINEL Connect App aus Ihrem

AppStore heruntergeladen werden. Es ist

ein Bluetooth-fähiges Smartphone oder

Tablet erforderlich.

Android iOS

LED-Funktion

Aufstarten: LED blinkt für 10 Sekunden

schnell blau.

Initialisierung:

LED leuchtet dauerhaft blau.

Normalbetrieb: LED aus.

Identifizierung:

LED blinkt langsam blau.

Firmware Update:

LED blinkt schnell cyan.

Keine Applikation vorhanden:

LED leuchtet dauerhaft cyan

Testbetrieb Bewegung:

LED blinkt schnell grün

Fehler: LED blinkt schnell rot

LAN Verbindung zum Sensor

herstellen

• Webbrowser starten.

• Werksseitig ist DHCP aktiviert. Prüfen

Sie, welche IP-Adresse der Sensor

bekommen hat und rufen Sie über

diese die Weboberﬂäche auf. Sollte

kein DHCP Server verfügbar sein, hat

der Sensor die folgende Netzwerkkon-

ﬁguration:

–IP-Adresse192.168.1.200

–Subnetzmaske: 192.168.1.0/24

Der Computer muss in diesem Fall auf

das gleiche Subnetz (192.168.1.0/24)

eingestellt sein.

Anstelle der IP-Adresse, kann der Zugri

auf den Sensor auch über den Hostna-

men erfolgen. Der Standard-Hostname

ist: „steinel_“ + letzten 6 Zeichen der

MAC Adresse.

Beispiel:

MAC-Adresse ist CC:BD:35:12:34:56,

der Hostname ist: steinel_123456

Die jeweilige MAC-Adresse ﬁnden Sie auf

dem Lastmodul.
