Steren CCTV-965 Manuale utente
1
2
CONTENIDO
CONEXIÓN 3
INICIO 4
CONFIGURACIÓNDERED(MODEM2WIREINFINITUM) 7
DARDEALTAELDVR 15
INGRESARALAPÁGINADEREGISTRO 19
ESPECIFICACIONES 23
3
CONEXIÓN
Conecte un cable de video y alimentación para cada cámara.
Conecte los otros extremos de los cables de extensión de
video al DVR y los de los cables de alimentación a una fuente
de 12V.
DVRINTELIGENTEDE4CANALESCONDISCODURODE
320GBYPUERTODEREDCCTV - 965
Guía rápida
Conecte la alimentación del DVR a un tomacorriente casero o
de ocina.
Conecte un monitor a la salida de video 1 (conector BNC) o a
la interfaz VGA.
4

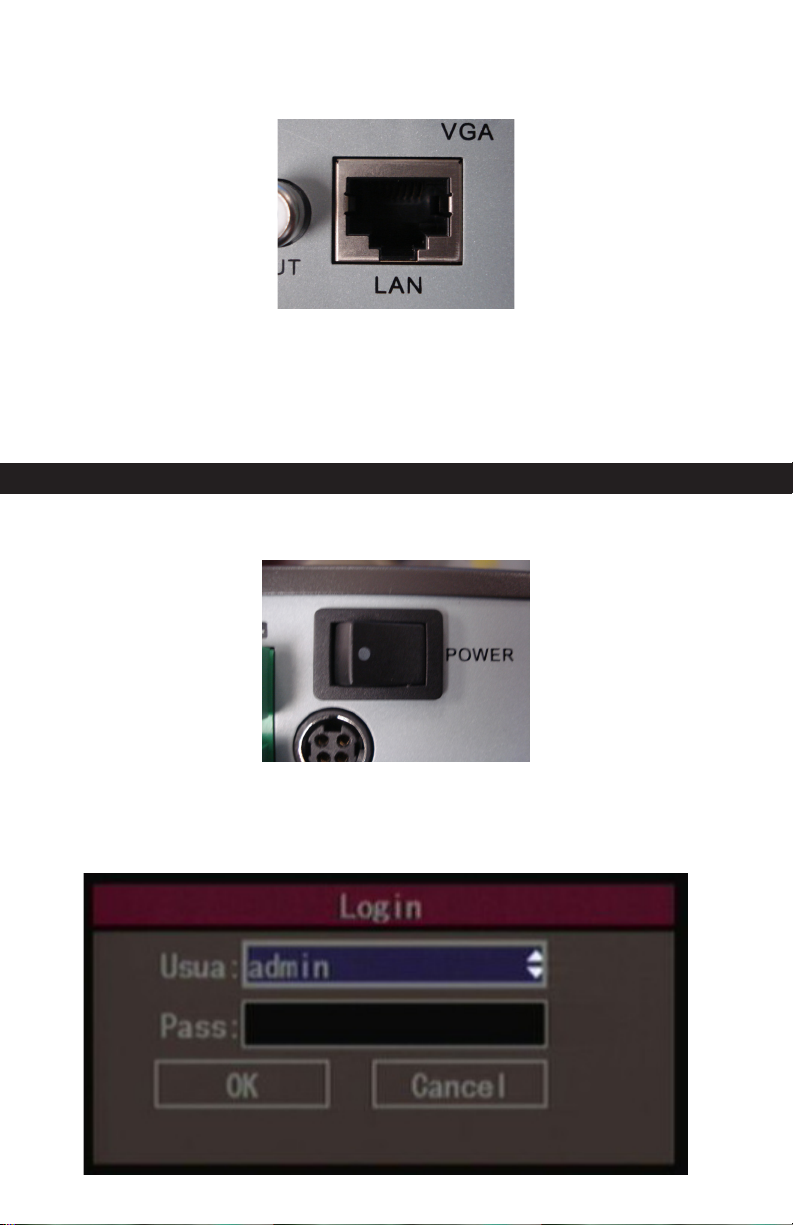

Conecte el DVR mediante un cable de red a la entrada de
ethernet de su modem.
Importante: Utilice sólo los adaptadores incluidos. Se
recomienda conectar las cámaras y el DVR a un regulador de
voltaje.
INICIO
Encienda el DVR presionando el interruptor correspondiente.
Presione el botón [Menu] en el panel frontal o haga un click con
el botón derecho del Mouse y seleccione la opción de menú
principal para mostrar la ventana de “Login”.
5
NOTA:Paraintroducirtextosigaestospasos:
-Presionelatecla[EDIT]paraentraralmododeedición.
-Presionelatecla[A]paraseleccionarentrenúmeros,
mayúsculas,minúsculasosímbolos.
-Uselasteclas[→]y[←]paramoverelcursor.
-Presionelatecla[EDIT]paraborrarelcarácteranterioral
cursor.
-Presione[ENTER]paraguardaro[ESC]parasalirsin
guardar.
Introduzca el nombre de usuario y contraseña en los campos
correspondientes (el nombre de usuario y contraseña predeter-
minados son: admin y 12345). Para hacer esto, puede utilizar
el mouse o el control remoto.
Se mostrará el Menú Principal. Utilice las echas de dirección
del panel frontal, del control remoto o el mouse para
desplazarse por las distintas opciones.
Nota: Dependiendo de la conguración del DVR, la ventana de
Login podría no aparecer.
6
7
CONFIGURACIÓNDERED(MODEM2WIREINFINITUM)
Para que el DVR pueda ser operado correctamente de manera
remota, es necesario abrir los puertos 80 y 8000 del modem al
que está conectado. Esto se hace de la siguiente manera:

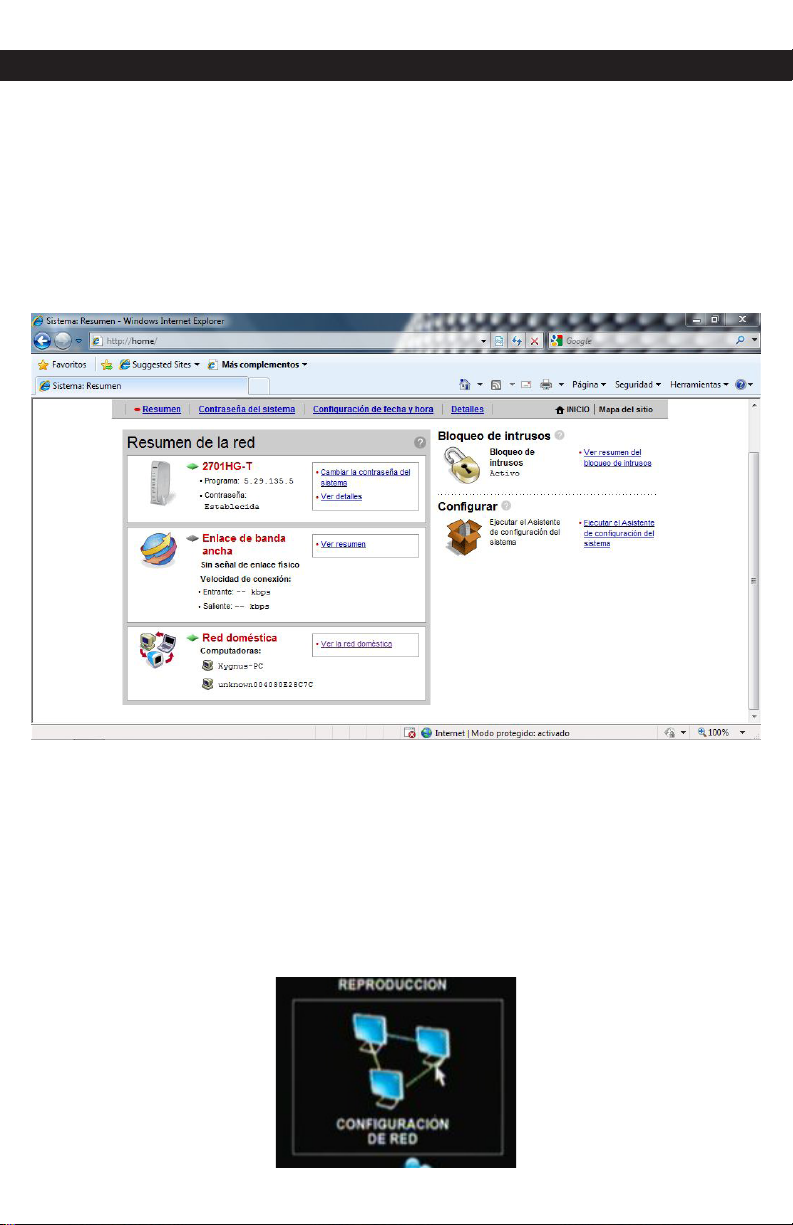

1. En su PC abra una ventana de Internet Explorer e introduzca
la siguiente dirección: http://home o http://192.168.1.254 que es
la página de conguración del modem.
2. Dentro del apartado de Red Doméstica, encontrará todos los
dispositivos conectados al modem. El DVR debe de aparecer
como un dispositivo con la forma: unknowXXXXXXXX o puede
aparecer su dirección IP. En caso de que no aparezca, haga lo
siguiente:
- Entre al menú principal del DVR presionando el botón de
MENU. Seleccione la opción de Conguración de Red.
8
- Ponga en el campo de IP una dirección dentro del rango de
su modem. Esto quiere decir que la dirección debe tener la
siguiente forma: 192.168.1.xxx, donde xxx puede ser cualquier
número que no esté asignado a un dispositivo en la red. Para
ver los dispositivos asignados revise la página de conguración
del modem y compruebe las direcciones de los dispositivos en
la red.
- En el campo de MASK debe introducir la siguiente dirección:
255.255.255.0
- En el campo de GATEWAY se debe poner la dirección del
modem: 192.168.1.254
- Regrese a la página conguración del modem en Internet
Explorer y revise que aparezca el DVR con la dirección que le
asignó.
9
3. Ya que identicó al DVR dentro de los dispositivos de la red,
acceda a la opción de Bloqueo de Intrusos.
4. Una vez que ha ingresado al Bloqueo de intrusos seleccione
la opción de “Conguración de bloqueo de intrusos”.
10
5. Se le pedirá que ingrese su contraseña. Si no la ha
modicado, la contraseña predeterminada es la clave con la
que se conecta a la red (WEP key). Se encuentra entre
corchetes debajo del número de serie en la etiqueta del
modem.
6. Se desplegará una pantalla similar a esta:
