1. CARACTERÍSTICAS / HIGHLIGHTS
El soporte para dos pantallas de 23” tiene un tornillo de banco, ajustable a cualquier mesa
o escritorio para instalar pantallas de forma rápida y sencilla.
Soporta pantallas o monitores con peso hasta de 8 kg.
Sus brazos móviles se pueden ajustar en diferentes posiciones (no independientes) y
permiten girar los monitores de forma independiente y en cualquier sentido. Incluye los
herrajes necesarios para su instalación.
IMPORTANTE / IMPORTANT
• Durante el montaje, utilice sólo las piezas suministradas y fíjelas rmemente.
• No olvide ninguna pieza durante el montaje. Instale todas las piezas tal como se indica.
• No altere ni modique ninguna pieza.
• Tras la instalación, compruebe que la unidad esté colocada rmemente.
This stand is designed for two monitors up to 23”, can be adjusted in any desktop for an easy
and quick installation.
Up to 8 kg can be supported by the stand.
The arms can be easily adjusted in several positions (the arms are not independent) and
allow to turn the monitors up, independently and any direction. All required ttings for
installation are included in the package.
• During assembly, use only the parts supplied and attach them rmly.
• Do not miss any piece during assembly. Install all parts as directed.
• Do not alter or modify any parts.
• After installation, make sure the unit is rmly attached.
5

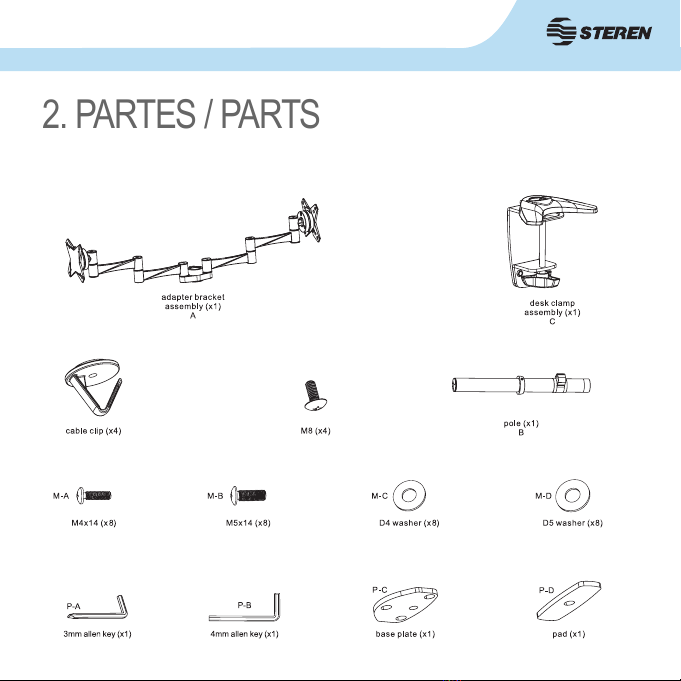

2. PARTES / PARTS
1 Brazo de soporte (A)
4 Sujetadores
de cable
4 tornillos (M8)
8 tornillos (M4) 8 tornillos (M5) 8 rondanas (D4) 8 rondanas (D5)
1 Llave Allen
(3mm)
1 Llave Allen
(4mm)
1 placa
superior
1 placa
inferior
1 Tubo (B)
1 soporte de
escritorio (C)
6
3. INSTALACIÓN / INSTALLATION
3.1 Instale los sujetadores para cables de los brazos / Install cable clips in
the bracket
7
Para facilitar la instalación, aoje los 2 tornillos de retención (color negro)
usando una llave Allen (3 mm) y desmonte la placa del brazo del soporte, como
se muestra en la imagen.

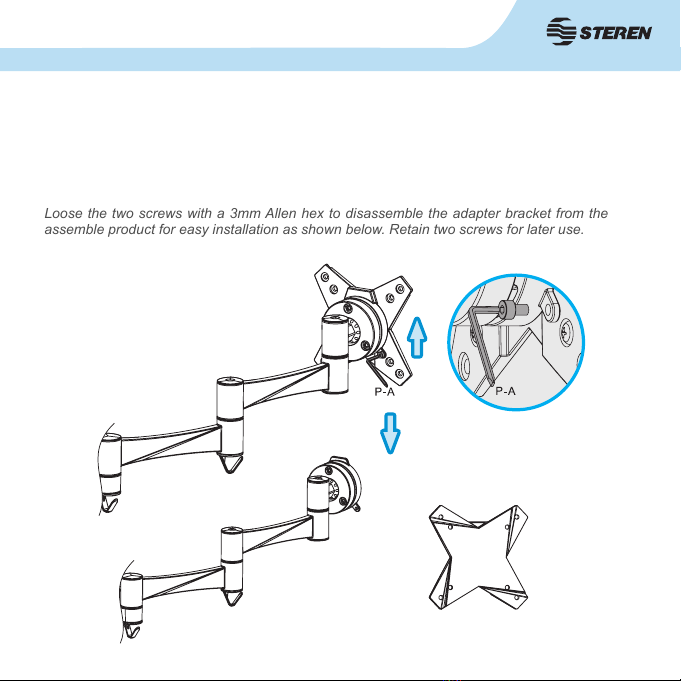

Loose the two screws with a 3mm Allen hex to disassemble the adapter bracket from the
assemble product for easy installation as shown below. Retain two screws for later use.
3.2 Retirar la placa VESA / Remove VESA plate
8
Thread the desk clamp into the pole and then tighten two screws with a 3mm Allen hex to
secure as shown in the image.
Before installing the display, you can adjust the mounting height as required. Loosen two
screws on the collar with a 3mm Allen hex, position the collar at the desired height and then
tighten two screws securely.
Enrosque el tubo en la base y use la llave Allen (incluida) para apretar los 2
tornillos, como se muestra en la imagen.
Antes de instalar el brazo del soporte en el tubo, puede ajustar la altura de
montaje de acuerdo a sus necesidades. Aoje los 2 tornillos de la argolla con la
llave Allen. Una vez que haya ajustado la altura apriete los 2 tornillos.
3.3 Armado del soporte para montaje / Assemble pole and desk clamp
9
Turn the knob to make clamp t to desk edge, secure it tightly.
Min. desktop thickness= 10mm
Max. desktop thickness= 90mm
3.4.1 Sobre el borde / Edge installation
Gire la perilla para asegurar el soporte al borde. Recuerde asegurarla
perfectamente.
3.4 Montaje del soporte en un escritorio / Installation to desk
Espesor mínimo del escritorio: 10 mm
Espesor máximo del escritorio: 90 mm
10
Insert the adjust screw into the base plate
thought hole. Using screw to x and tighten
it securely.
Para esta instalación, es
necesario desmontar el soporte
para instalación en borde de la
placa. Use la llave Allen para
remover los 3 tornillos que los
unen.
Use 3 tornillos para instalar la placa en
la base como se muestra en la imagen.
Para jar el montaje, introduzca y
apriete el tornillo en el oricio, de modo
que atraviese la base con la placa
superior e inferior.

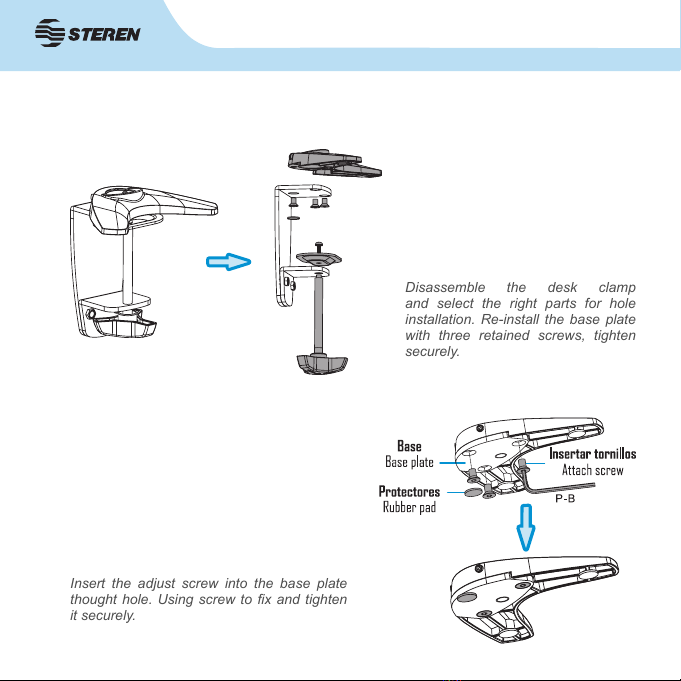

Disassemble the desk clamp
and select the right parts for hole
installation. Re-install the base plate
with three retained screws, tighten
securely.
3.4.2 Instalación en un oricio del escritorio / Installing the stand in a
desk hole
