Sunex Tools 8045BL Manuale utente

8045/8045BK/8045BL Rev 7/3/14

Chrome Legs Keys

(Attached to Legs)

Locking Casters (2)Non-Locking Casters (2)Locking Drawer

Assembly

M6x40 Bolts, Washers, & Nuts

(8 Pcs. Bolts and Nuts, 16 Washers)

Bottom Tray Pry Bar

Holder

Side Work

Bench

Rubber Mallet

Table or Workbench

10mm WrenchPhillips Head

Screwdriver

2 People

Long Drawer

Handle (2)

Drawer Handle

Screws (12)

Short Drawer

Handles (4)

TOOLS NEEDED

Liners

(1)

(2)

OPERATING MANUAL

PARTS LIST

Read and follow all instructions in User's Manual. It is the responsibility of the owner to make sure all personnel

read this manual prior to using the device. It is also the responsibility of the device owner to keep this manual intact

and in a convenient location for all to see and read. If the manual or product labels are lost or not legible, contact

Sunex Tools®for replacements. If the operator is not ﬂuent in English, the product and safety instructions shall be

read and discussed with the operator in the operator's native language by the purchaser/owner or his designee,

making sure that the operator comprehends its contents.

Examine box contents, then proceed with following instructions.

OPERATING MANUAL

PARTS LIST

MODEL 8045, 8045BK, 8045BL

HEAVY DUTY 5 DRAWER SERVICE CART

INCLUDES PRY BAR HOLDER AND SIDE WORK BENCH

Read and follow all instructions in User's Manual. • Do not load

carts beyond rated capacity (500 lbs.). • Lock lid and drawers before

moving. • Apply brake on locking casters anytime cart is in place.

• Units can tip or fall causing damage or personal injury. • Cart is

designed to roll easily on ﬂat surfaces and should not be used on

uneven or inclined surfaces. • Do not open more than one

loaded drawer at a time. • Do not stand on or step in drawers. • Keep

children away from unit. • Wear gloves when lifting edges. • This

product may contain one or more chemicals known to the State of

California to cause cancer and birth defects or other reproductive

harm. Wash hands thoroughly after handling. • Failure to heed these

warnings may result in personal injury and/or property damage.

WARNING

GUARANTEED TO PERFORM

8045/8045BK/8045BL 2 Rev 7/3/14

Do not fully tighten fasteners

until prompted.

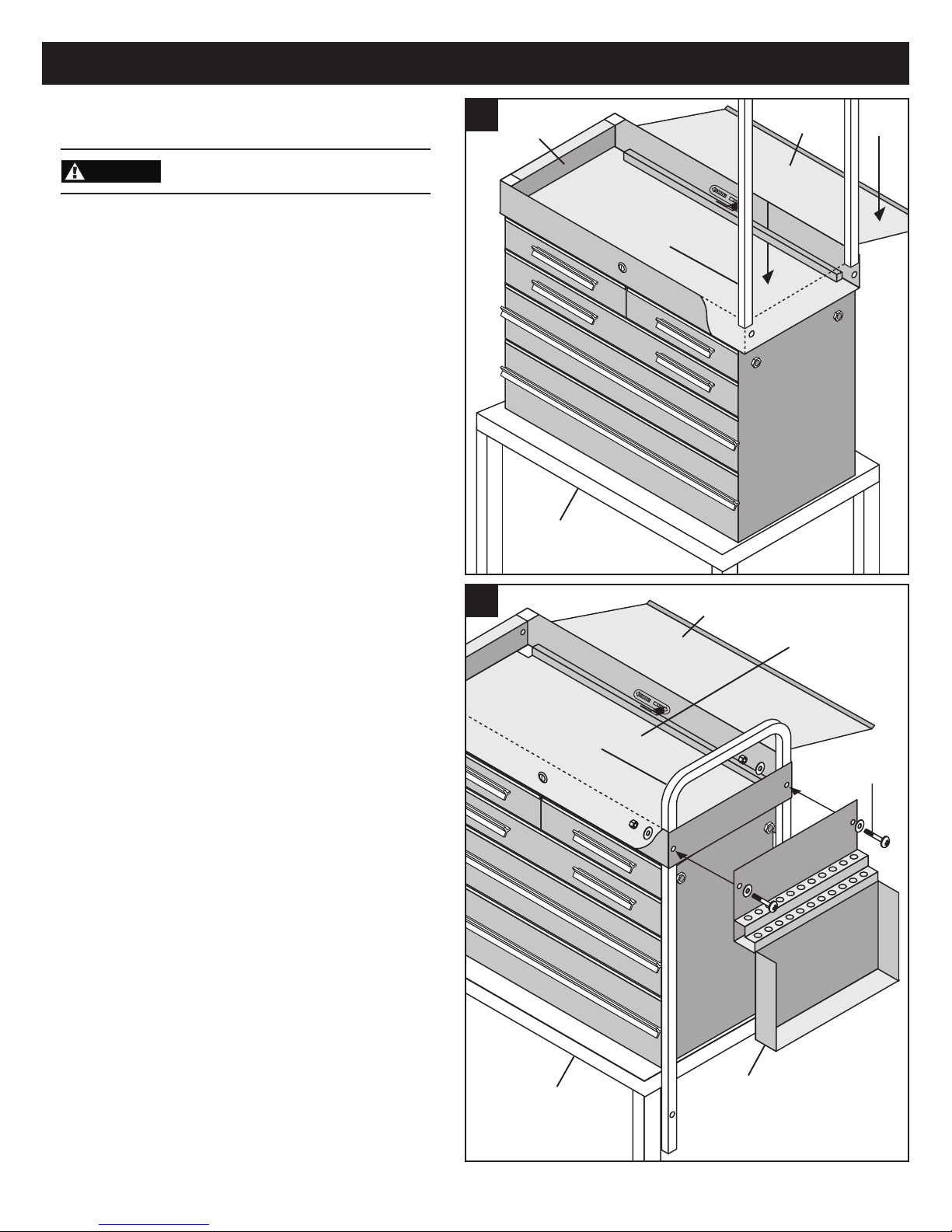

Step 1: Assembly preparation.

Clear table top and set Locking Drawer Assembly on

table top, with lid facing up. Position the Locking Drawer

Assembly so that one end hangs off of the table enough

to allow the chrome legs to go through the square holes.

Insert one set of chrome legs through the overhanging

holes as shown in Figure 1. Do not bolt legs to top.

Step 2: Connecting legs and side

accessory to drawer assembly

Choose one of the side accessories (Pry Bar Holder or

Side Work Bench - Figure 2 shows Pry Bar Holder) for

attachment to the overhanging end of the service cart.

Align the outermost bolt holes in the accessory with the

bolt holes in the end of the cart and with the uppermost

holes in the chrome legs. Position a washer and insert

an M6x40 bolt through the washer, bolt holes, and legs

as shown. Secure bolts with a ﬂat washer, lock washer,

and nut on inside of Locking Drawer Assembly. Tighten

bolts until parts ﬁt together ﬁrmly.

Repeat steps 1 and 2 for other end of cart, using

remaining side accessory.

3.2

Locking

Drawer Assy.

Chrome

Legs

Table or

Workbench

M6x40

Bolt

Table or

Workbench

Pry Bar

Holder

Chrome

Legs

Locking

Drawer Assy.

Lockin

Top

Locking Top

ASSEMBLY INSTRUCTIONS

NOTE

8045/8045BK/8045BL 3 Rev. 7/3/14

Bottom

Tray

M6x40

Bolts

Chrome

Legs

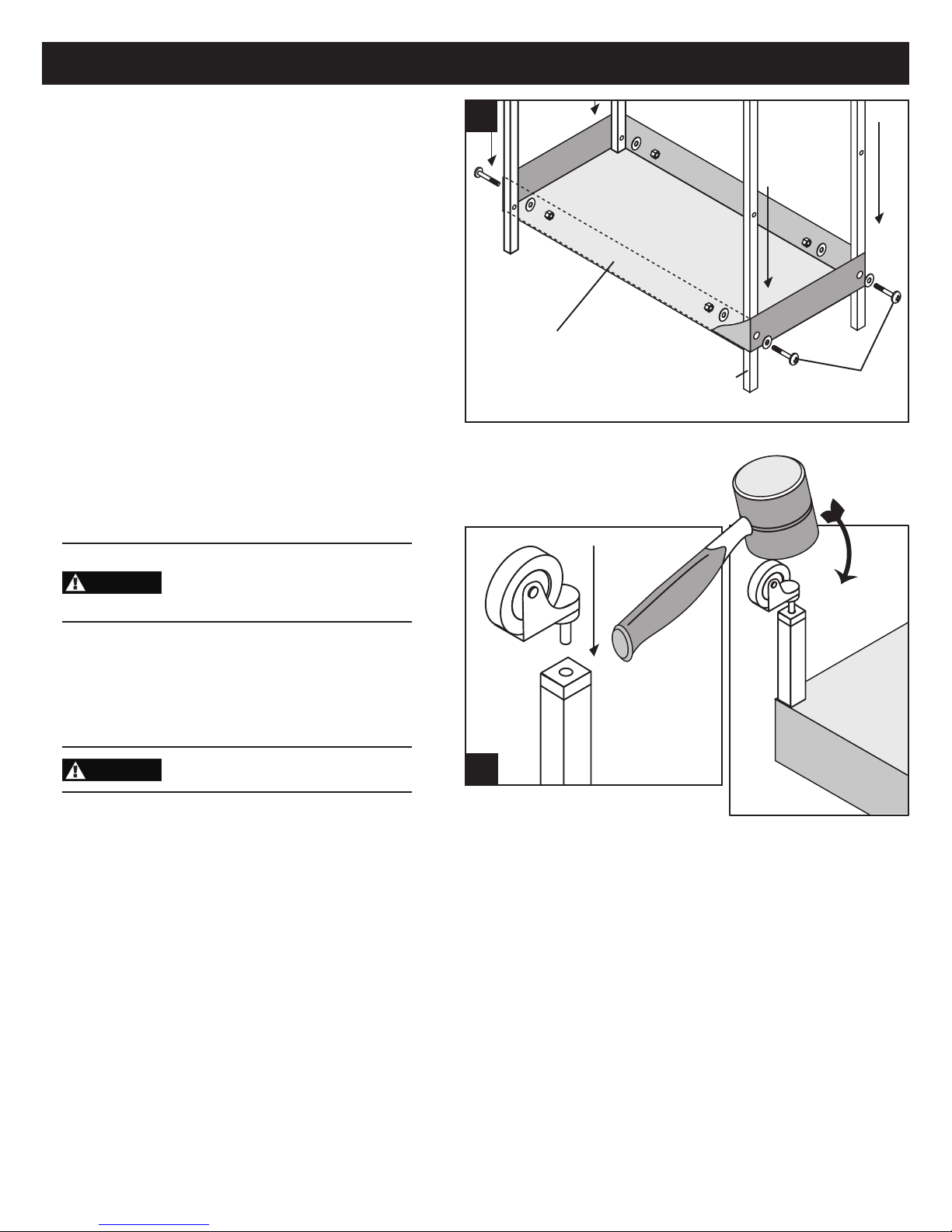

Step 3: Connecting the bottom tray to the

chrome legs.

Lift the cart and place on top of the bottom tray with

chrome legs through the square leg-holes. Align bolt

holes in bottom tray with lower holes in legs and

insert an M6x40 bolt through the washer, bolt holes,

and legs as shown. Repeat with all remaining holes

in bottom tray.

Step 4: IMPORTANT: Tighten all bolts.

At this point, all bolts should be tightened. Tighten

bolts opposite each other rather than tightening all

bolts on one side ﬁrst so that cart remains aligned.

Avoid using excessive force when tightening bolts.

Over-tightening bolts can make drawers bind and

hinder their operation.

Step 5: Attaching casters.

With the provided keys, lock all drawers, the top, and

the Pry Bar Holder to prevent them from opening. Turn

the cart upside down, allowing it to rest on chrome leg

tops with the plastic inserts facing up.

Do not allow the Side Work

Bench to swing freely, as it may

be damaged or cause injury as

cart is turned upside down.

Insert the stem of one caster into the hole in a plastic

insert. Using a rubber mallet, hammer the casters into

place until the stem is no longer visible. Repeat with

other casters.

Ensure that both locking casters

are on same end of the cart.

Once casters are installed, stand cart upright.

Assembly is complete.

ASSEMBLY INSTRUCTIONS

NOTE

NOTE 5.

8045/8045BK/8045BL 4 Rev 7/3/14

PARTS BREAKDOWN

OPERATING MANUAL

MODEL 8045, 8045BK, 8045BL

HEAVY DUTY 5 DRAWER SERVICE CART

INCLUDES PRY BAR HOLDER AND SIDE WORK BENCH

Item Part # # Req’d Description

1 RSSC7N 2 Chrome Leg/ea.

2 RS5LCA 2 Locking Caster/ea.

3 RS5NLCA 2 Non-Locking Caster/ea.

4 RS8045BK 1 Bolt Kit (Incl. 8 M6x40 Bolts

with Nuts and 16 Washers)

5 8011 1 Pry Bar Holder (Red)

8011BK 1 Pry Bar Holder (Black)

8011BL 1 Pry Bar Holder (Blue)

6 8045RLT 1 Top Lid with Lock (Red)

8045BKLT 1 Top Lid with Lock (Black)

8045BLLT 1 Top Lid with Lock (Blue)

7 8004 1 Side Work Station (Red)

8004BK 1 Side Work Station (Black)

8004BL 1 Side Work Station (Blue)

8 8045R2SLD 1 2" Small Left Drawer without Slides (Red)

8045BK2SLD 1 2" Small Left Drawer without Slides (Black)

8045BL2SLD 1 2" Small Left Drawer without Slides (Blue)

Item Part # # Req’d Description

9 8045R2SRD 1 2" Small Right Drawer without Slides (Red)

8045BK2SRD 1 2" Small Right Drawer without Slides (Black)

8045BL2SRD 1 2" Right Drawer without Slides (Blue)

10 8045R2D 1 2" Drawer (Red)

8045BK2D 1 2” Drawer (Black)

8045BL2D 1 2” Drawer (Blue)

11 8045R4D 1 4" Drawer (Red)

8045BK4D 1 4" Drawer (Black)

8045BL4D 1 4" Drawer (Blue)

12 8045R6D 1 6" Drawer (Red)

8045BK6D 1 6" Drawer (Black)

8045BL6D 1 6" Drawer (Blue)

13 8007 1 Bottom Tray (Red)

8007BK 1 Bottom Tray (Black)

8007BL1 1 Bottom Tray (Blue)

REPLACEMENT PARTS LIST

PART # Description

RSRBSLIDEC2 Clip-On Roller bearing Slide/pr.

1110 EVA Foam for Trays/10 PK.

1111 EVA Foam for Drawers/10 PK.

8004SSM Rubber Liner for Side Shelf/10 PK.

RS8045LS 2 Pc. Lock Set, Keyed Alike

RSSCPP1 Set of 4 Plastic Inserts

RS3DHDL Short Drawer Handle

RS8006HDL Long Drawer Handle

RS8006HDLS Handle Screws (Set of 4)

RS8045LM Locking Mechanism

RS8045PF Plastic Feet (Set of 4)

RSDECAL02 Black Decal for 8045

RSDECAL03 White Decal for 8045BK and 8045BL

ALSO AVAILABLE:

GUARANTEED TO PERFORM

8045/8045BK/8045BL 5 Rev. 7/3/14

Patas cromo Llaves (Sujetadas

a las patas) Rodajas de

seguridad (2)

Conjunto superior de

componentes de seguridad

(2)

Conjunto de componentes

de cajón de seguridad

Pernos, arandelas y tuercas M6x40 (Pernos

y tuercas, 8 piezas cada uno, 16 arandelas)

Charola inferior

Sujetador de

la barra de

apalancamiento

Banco

de trabajo

lateral

Mazo de hule

Mesa o banca

de trabajo

Llave 10mmDestornillador

de cruz

2 personas

Mango largo de cajón (2)

Tornillos de asa

de cajón (12)

Mangos cortos

de cajón (4)

HERRAMIENTAS REQUERIDAS

Cubiertas

(1)

(2)

MANUAL DE OPERACIÓN

DESGLOSE DE PARTES

Revise el contenido de la caja, luego proceda con las instrucciones a continuación.

MODELO 8045, 8045BK, 8045BL

CARRITO DE SERVICIO PARA SERVICIO

PESADO 5 CAJONES

SE INCLUYE UN SUJETADOR PARA BARRA DE

APALANCAMIENTO Y UN BANCO DE TRABAJO LATERAL

Lea y comprenda todas las instrucciones. Hacer caso omiso al seguir todas las instrucciones alistadas a continuación podría ocasionar

el choque eléctrico, incendio, explosiones y/o lesiones personales serias. Es las responsabilidad del propietario asegurarse que todo el

personal lea este manual previo al uso de este dispositivo. También es la responsabilidad del propietario del dispositivo mantener intacto

este manual y en un lugar conveniente para que todos lo lean y vean. Si el manual o las etiquetas se hayan perdido o no sean legibles,

comuníquese con Sunex Tools®por algunos repuestos. Si el operador no domina el idioma inglés, las instrucciones del producto y de se-

guridad le serán leídas y discutidas con el operador en el idioma materno del operador por parte del comprador/propietario o su designado,

asegurándose que el operador comprenda el contenido.

Lea y comprenda todas las instrucciones en el manual del usuario.

• No cargue los carritos más allá de su capacida nominal (500 libras).

• Bloquee la parte superior y los cajones antes de mover. • Aplqie el

freno en las rodajas de seguridad en cualquier momento que el carrito

esté en su lugar. • Las unidades pueden volcar o caerse, ocasionando

daños o lesiones personales. • El carrito está diseñada para rodarse

fácilmentesobrelassuperﬁciesplanasynodeberáusarseenlassuperﬁcies

desniveladas ni inclinadas. • No abra más de un cajón a la vez. • No

pise en ni sobre los cajones. • Mantenga los niños lejos de la unidad.

• Lleve puesto guantes al momento de levantar los bordes. • Este

producto puede contener sustancias químicas consideradas por el

Estado de California como causantes de cáncer, de malformaciones

congénitas u otros daños en el sistema reproductivo. Lávese bien las

manos después de manipular el producto. • No cumplir con estas

indicaciones puede provocar lesiones graves o peligro de muerte, así

como daños materiales.

ADVERTENCIA

8045/8045BK/8045BL 6 Rev. 7/3/14

No apriete ajustadamente los

sujetadores hasta que se indica.

Paso 1: Preparación de ensamblado.

Limpie la superﬁcie de la mesa y coloque el montaje

del cajón de seguridad en la superﬁcie de la mesa,

con la tapa boca arriba. Coloque el montaje del

cajón de seguridad para que uno de los extremos

sobresalga de la mesa, lo suﬁciente para que las

patas de cromo pasen por los agujeros cuadrados.

Inserte un juego de patas de cromo por los agujeros

sobresalientes, según se ilustra en la ﬁgura 1. No

atornille las patas a la pieza superior.

Paso 2: Conectando las patas y el

accesorio lateral al montaje del cajón.

Escoja uno de los accesorios laterales (El sujetador

para barra de apalancamiento o el banco de trabajo

lateral - La ﬁgura 2 demuestra el sujetador para

barra de apalancamiento) para sujeción al extremo

sobresaliente del carrito de servicio. Alinee los

agujeros de perno más alejados en el accesorio

con los agujeros de perno en el extremo del carrito

y con los agujeros más altos en las patas de cromo.

Coloque una arandela e inserte un perno M6x40 por

la arandela, los agujeros de perno y las patas, según

se ilustra. Fije los pernos con una arandela plana,

una arandela de presión y una tuerca en la parte

interior del montaje del cajón de seguridad.

Apriete los pernos hasta que las piezas se

encajen ﬁrmemente.

Repita los pasos 1 y 2 para el otro extremo del

carrito, usando el accesorio lateral restante.

Conjunto de componentes

de cajón de

seguridad

Patas

cromo

Mesa o banca

de trabajo

Perno

M6x40

Mesa o banca

de trabajo

Sujetador de

la barra de

apalancamiento

Patas

cromo

Conjunto de

componentes

de cajón de

seguridad

Pieza superior

de seguridad

Pieza superior

de seguridad

INSTRUCCIONES DE ENSAMBLADO

NOTA

8045/8045BK/8045BL 7 Rev. 7/3/14

Charola

inferior

Perno

M6x40

Patas

cromo

Paso 3: Conectando la charola inferior a

las patas de cromo.

Levante el carrito y colóquelo encima de la charola

inferior con las patas de cromo por los agujeros

cuadrados de pata. Alinee los agujeros de perno en

la charola inferior con los agujeros inferiores en las

patas e inserte un perno M6x40 por la arandela, los

agujeros de perno y las patas, según se ilustra. Repita

los pasos para todos los agujeros restantes de la

charola inferior.

Paso 4: IMPORTANTE: Apriete todos

los pernos.

Para este paso, todos los pernos deben estar

apretados. Apriete los pernos que quedan uno

enfrente al otro más que apretar todos los pernos

de un lado primero, para que el carrito así siga

alineado. Al momento de apretar los pernos, evite

ejercer fuerza excesiva El sobre apriete de los

pernos puede hacer que se aten los cajones y se

entorpezca su operación.

Paso 5: Sujetando las rodajas.

Con las llaves provistas, cierre todos los cajones,

la pieza superior y el sujetador de la barra de

apalancamiento para prevenir que se abran.

Voltee el carrito boca abajo, dejando que repose

sobre la parte superior de las patas de cromo con

las inserciones de plástico boca arriba.

No deje que el banco de trabajo

lateral oscile libremente, ya que

esto puede dañar o ocasionar

mientras el carrito esté volteado

boca abajo.

Inserte el árbol de alguna de las rodajas en un agujero

de una inserción de plástico. Usando un martillo de

plástico, martille las rodajas en su lugar hasta que

el árbol ya no esté visible. Repita los pasos con las

demás rodajas.

Asegúrese que ambas rodajas

de seguridad estén del mismo

extremo del carrito.

Una vez que estén instaladas las rodajas, coloque

el carrito en posición vertical. El ensamblado está

terminado.

INSTRUCCIONES DE ENSAMBLADO

NOTA

Veuillez lire et bien comprendre toutes les instructions. Tout manquement aux instructions indiquées ci-après pourrait entraîner un choc élec-

trique, un incendie, une explosion et/ou des blessures personnelles graves. Il est de la responsabilité du propriétaire de s'assurer que tout le

personnel lise ce manuel avant d'utiliser l'appareil. Il revient aussi au propriétaire de l'appareil de conserver ce manuel en bon état et dans un

endroit accessible permettant au manuel d'être vu et lu par tous. Si le manuel ou les étiquettes du produit sont perdus ou illisibles, contactez

Sunex Tools® pour les faire remplacer. Si l'utilisateur-opérateur de l'appareil ne maîtrise pas bien l'anglais, les instructions relatives au produit et

aux mesures de sécurité devront être lues et discutées avec l'opérateur dans sa langue maternelle par l'acheteur- propriétaire ou toute personne

habilitée par lui à le faire, en s'assurant que l'opérateur en comprend bien le contenu.

8045/8045BK/8045BL 8 Rev. 7/3/14

Pattes en

chrome

Clés (ﬁxées

aux montants) Roulettes

verrouillables (2)

Roulettes non

verrouillables (2)

Tiroir verrouillable

M6x40 boulons, rondelles, & écrous

(boulons et écrous 8 pcs, 16 rondelles)

Tiroir inférieur Support de barre

de levier

Établi

latéral

Maillet en

caoutchouc

Table ou établi

Clé de 10 mmTournevis à

tête Phillips

2 personnes

Longue poignée de tiroir (2)

Vis de la poignée

du tiroir (4)

Courte poignée

de tiroir (4)

OUTILS NÉCESSAIRES

Coussinets

de paliers

(1)

(2)

MANUEL D’UTILISATION

MODE D’EMPLOI

Examinez le contenu de la boîte, puis procédez avec les instructions suivantes.

MODÈLE 8045, 8045BK, 8045BL

CHARIOT DE SERVICE ROBUSTE À 5 TIROIRS

COMPREND UN SUPPORT DE BARRE DE LEVIER

ET UN ÉTABLI LATÉRAL

Lisez et suivez toutes les instructions du Manuel d’utilisation. • Ne

chargez pas les chariots au-delà de la capacité nominale (500 livres).

• Verrouillez le couvercle et les tiroirs avant de les déplacer. • Assurez-

vous, après avoir mis le chariot en place, d’actionner chaque fois les

freins sur les roulettes bloquantes. • Les unités peuvent pencher ou

basculer d’un côté et causer des dommages ou des blessures

corporelles. • Le chariot est conçu pour rouler facilement sur des

surfaces planes et ne devrait pas être utilisé sur des surfaces inégales

ou inclinées. • N’ouvrez pas plus d’un tiroir plein à la fois. • Ne grimpez

pas dans ou sur les tiroirs.• Ne laissez pas les enfants s’approcher de

l’unité. • Portez des gants lorsque vous soulevez le chariot par les bords.

• Ce produit peut contenir des produits chimiques reconnus par l’État de

la Californie comme causant le cancer, des anomalies congénitales ou

d’autres effets nuisibles sur la reproduction. Se laver minutieusement

les mains après avoir utilisé le produit. • Le manque d’observer ces

avertissements peut avoir comme conséquence des blessures corporelles

et/ou des dégâts matériels.

AVERTISSEMENT

GUARANTEED TO PERFORM

8045/8045BK/8045BL 9 Rev. 7/3/14

Vis de la poignée

du tiroir (4)

Ne serrez pas complètement

les attaches jusqu’à l’étape 4.

Étape 1 : Préparation da l’assemblage.

Nettoyez la table et placez l’assemblage du tiroir

verrouillable sur le dessus de table, avec le couvercle

faisant face vers le haut. Placez l’assemblage du

tiroir verrouillable de sorte qu’une extrémité dépasse

sufﬁsamment la table pour permettre aux montants

de chrome de passer par les trous carrés. Passez

un ensemble de montants de chrome dans les trous,

tel qu’illustré au schéma 1. Ne boulonnez pas les

montants au dessus.

Étape 2 : Raccordement des montants

et accessoires latéraux à l’assemblage

de tiroir.

Choisissez un des accessoires latéraux (le support

de barre de levier ou l’établi latéral - le schéma

2 illustre le support de barre de levier) pour le

raccordement à l’extrémité surplombante du chariot

de service. Alignez les trous de boulons extérieurs

dans l’accessoire avec les trous de boulons à la ﬁn

du chariot et avec les trous les plus élevés dans les

montants de chrome. Positionnez une rondelle et

insérez un boulon M6x40 dans la rondelle, les trous

de boulons, et les montants tel qu’indiqué. Fixez les

boulons avec une rondelle plate, la rondelle d’arrêt,

et l’écrou à l’intérieur de l’assemblage de barrure de

tiroir. Serrez les boulons jusqu’à ce que les pièces

s’adaptent ensemble fermement.

Répétez les étapes 1 et 2 pour l’autre extrémité

du chariot, utilisez l’accessoire latéral restant.

3.2

Tiroir

verrouillable

Pattes en

chrome

Table ou

établi

M6x40

Boulon

Table ou

établi

Support de

barre de levier

Pattes en

chrome

Tiroir

verrouillable

Dessus

verrouillable

Dessus

verrouillable

INSTRUCTIONS DE MONTAGE

REMARQUE

8045/8045BK/8045BL 10 Rev. 7/3/14

Tiroir

inférieur

M6x40

Boulon

Pattes en

chrome

Étape 3 : Raccordez le tiroir inférieur aux

montants de chrome.

Soulevez le chariot et placez-le sur le tiroir inférieur

avec les montants de chrome à travers les trous

carrés pour montants. Alignez les trous de

boulons dans le tiroir inférieur avec les trous

inférieurs des montants et passez un boulon M6x40

dans la rondelle, les trous de boulons, et les jambes

tel qu’indiqué. Répétez avec tous les trous restants

dans le tiroir inférieur.

Étape 4: IMPORTANT: Resserrez tous

les boulons.

À ce moment, tous les boulons devraient être serrés.

Serrez les boulons vis-à-vis l’un de l’autre plutôt que

de serrer tous les boulons sur un côté d’abord, de

sorte que le chariot reste aligné. Évitez d’utiliser une

force excessive en serrant les boulons. Le serrage

excessif des boulons peut inciter des tiroirs à se

coincer et gêner leur opération.

Étape 5 : Fixation des roulettes.

Avec les clefs fournies, verrouillez tous les tiroirs,

le dessus, et le support de barre de levier pour les

empêcher de s’ouvrir. Tournez le chariot à l’envers, en

lui permettant de reposer sur des dessus des jambes

de chrome avec les insertions en plastique faisant

face vers le haut.

Ne permettez pas à l’établi latéral

de se balancer librement, car il se

peut qu’il soit endommagé ou qu’il

cause des blessures pendant que

le chariot est tourné à l’envers.

Insérez la tige d’une roulette dans le trou d’une

insertion en plastique. En utilisant un maillet en

caoutchouc, martelez la roulette jusqu’à ce que la

tige ne soit plus visible. Répétez avec les autres

roulettes.

Assurez-vous que les deux

roulettes de blocage sont sur

la même extrémité du chariot.

Une fois que les roulettes sont installées, mettre

le chariot à l’endroit. L’assemblage est complété.

INSTRUCTIONS DE MONTAGE

REMARQUE

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Sunex Tools Deposito attrezzi

Sunex Tools

Sunex Tools 8003SC Manuale utente

Manuali Deposito attrezzi popolari di altre marche

Ryobi

Ryobi RWB03 Manuale utente

Husky

Husky H27CH5TR4BGK Manuale utente

Scheppach

Scheppach ts 2100 Manuale utente

Cornwell Tools

Cornwell Tools CTB360AKBK Manuale utente

DIVERSIFIED WOODCRAFTS

DIVERSIFIED WOODCRAFTS SHAIN GSB-6024 Manuale utente

Cassese

Cassese CS200 CART Manuale utente

Kendall Howard

Kendall Howard ESDW-9630-1000 Manuale utente

Lista

Lista Align Istruzioni per il montaggio

Workzone

Workzone 99609 Manuale utente

Stanley

Stanley STST83800-1 Manuale utente

Homak

Homak PROFESSIONAL Series Manuale del sistema

Perel

Perel ROLLER SHUTTER STORAGE CABINET Manuale utente

Husky

Husky H5CH2R Manuale utente

BGS technic

BGS technic 4107 Manuale utente

Clarke

Clarke CWB1250 Manuale utente

Ryobi

Ryobi RWB02 Manuale utente

Husky

Husky H52CH6HDV3WHT Manuale utente

Sealey

Sealey PTB66004 Manuale utente
