SW-Stahl S3269 Manuale utente
S3269
•Drehzahl:
•Antrieb:
•Drehmoment max.:
•Lösemoment max.:
•Schalldruckpegel:
•Schallleistungspegel:
8500 U/min
12,5 mm (1/2“)
1.000 Nm
1.450 Nm
90 dB (A)
101 dB (A)
•Betriebsdruck:
•Luftverbrauch:
•Druckluftanschluss:
•Vibration:
•Länge:
•Gewicht:
6,3 bar
170 l/min
1/4 Zoll
6,8 m/s2
185 mm
2,1 kg
BEDIENUNGSANLEITUNG
DRUCKLUFT SCHLAGSCHRAUBER
2
S3269

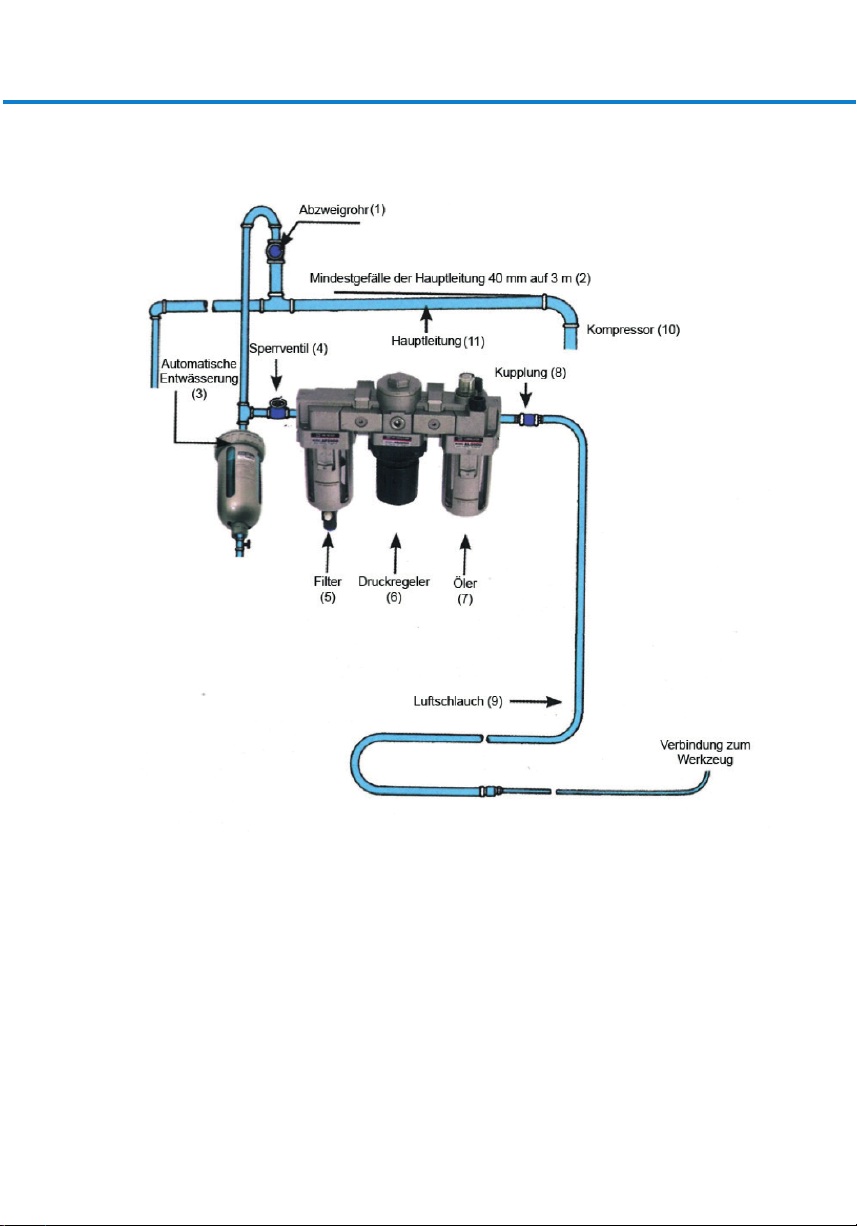

1. Abzweigrohr
2. Mindestgefälle der Hauptleitung 40 mm auf 3 m.
3. Automatische Entwässerung
4. Sperrventil
5. Filter
6. Druckregler
7. Öler
8. Kupplung
9. Luftschlauch
10. Kompressor
11. Hauptleitung
3
INBETRIEBNAHME:
1. Füllen Sie vor dem Betrieb einige Tropfen säure- und harzfreies Druckluftöl in den Lufteinlass
des Geräts.
2. Vor dem Anschluss des Geräts die Kupplungen und Schläuche durch kurzes Freiblasen reinigen.
Achten Sie auf einen ausreichenden Durchmesservon Schlauch und Kupplungen.
ACHTUNG: DIE DURCHMESSER DER DRUCKLUFTSCHLÄUCHE SIND NIE ZU GROSS,
ABER MEISTENS ZU KLEIN GEWÄHLT!
3. Der unterLast am Lufteinlass des Geräts gemessene Arbeitsdruck sollte 6,3 bar betragen. Ein
höherer Druck bedeutet stärkeren Verschleiß und kann Schäden am Gerät verursachen. Ein
Druckabfall auf5,5 bar bedeutet extremen Leistungsverlust.
4. Eine gute Luftqualität ist lebensnotwendig für jedes Druckluftwerkzeug. Die Luft muss sauber,
trocken und geölt sein. Die beste Lösung ist eine komplette Wartungseinheit, bestehend aus
Luftlter, Regler und Nebelöler, höchstens 6-8 m vom Werkzeug entfernt installiert. Der Öler
sollte auf 3-6 Tropfen pro Minute eingestellt sein (Schauglas). Die Schlauchlänge zwischen Werk-
zeug und Wartungseinheit sollte 8 m nicht übersteigen!
5. Wir empfehlen eine zentrale Ölereinheit zuroptimalen Schmierung der Werkzeuge. Es können
bis zu 80% Öl eingespart werden, was natürlich auch die Qualität der Atemluft desAnwenders
verbessert, da kein überschüssiges Öl in die Luft geblasen wird.
6. Nach spätestens 60 Arbeitsstunden sollte das Schlagwerk des Schlagschraubers leicht abge-
schmiert werden. Zuviel Fett beeinträchtigt die Leistung des Schlagschraubers, da das Schlag-
werk verklebt.
7. Sollte das Werkzeug über einen längeren Zeitraum ruhen, muss esvorher gründlich geölt wer-
den. Vor dem Einsatz beachten Sie dann bitte die Punkte 1 und 2.
8. Die Leistung und die Drehrichtung wird durch Drehen des Hebels eingestellt.
Rechtslauf = Pfeil nach rechts / Linkslauf = Pfeil nach links.
9. Die Leistung kann über den Hebel in drei Stufen für Rechts- und eine Stufe für Linkslauf ein-
gestellt werden.
4
S3269
SICHERHEITSVORSCHRIFTEN:
1. Bei einem Antriebsvierkant mit Bohrung ist die Stecknuss mit einem Stahlstift und Gummiring
zu sichern. Ist derAntriebsvierkant mit einem Federring ausgerüstet, so ist dieser regelmäßig
auf ausreichende Spannung zu überprüfen und bei Bedarf auszutauschen. Eine Stecknuss, die
nicht wie hier beschrieben gesichert ist, kann sich vom Gerät lösen und Schaden verursachen.
Lassen Sie daher das Druckluftwerkzeug niemals im Leerlauf hochdrehen,wenn eine Stecknuss
auf dem Antrieb sitzt.
2. Verwenden Sie nur geeignete Schlagschrauber-Stecknüsse.
3. Das Druckluftwerkzeug sollte nur zum Lösen / Festziehen von Schrauben benutzt werden.
Schäden, die sich aus Nichtbeachtung dieserAnleitung, durch unsachgemäße Anwendung oder
Manipulationen am Gerät ergeben, sind von der Gewährleistung ausgeschlossen.Technische
Veränderungen behalten wir uns vor.
4. Das Tragen von weiter Kleidung und langen offenen Haaren ist während der Nutzung von
Druckluftwerkzeugen untersagt. - UNFALLGEFAHR
5. Tragen Sie unbedingt einen Gehörschutz, Arbeitshandschuhe und eine Schutzbrille.
6. Schlauchverbindungen auf festen Sitz prüfen. Keine beschädigten Druckschläuche verwenden
Für Schäden,welche durch Nichtbeachtung dieser Betriebsanleitung oder durch unsachgemäße
Reparatur entstehen, können wir keine Garantie übernehmen. Änderungen,
die dem technischen Fortschritt dienen,behalten wir uns vor.
S3269
•Speed:
•Drive:
•Maximum Torque:
•
Maximum loosening torque:
•Sound pressure level:
•Sound level:
8500 U/min
12,5 mm (1/2“)
1,000 Nm
1,450 Nm
90 dB (A)
101 dB (A)
•Operating pressure:
•Air consumption:
Compressed air connection:
•Vibrations:
•Length:
•Weight:
6,3 bar
170 l/min
1/4 Zoll
6,8 m/s2
185 mm
2,1 kg
USERGUIDE
PNEUMATIC IMPACT WRENCH
6
S3269

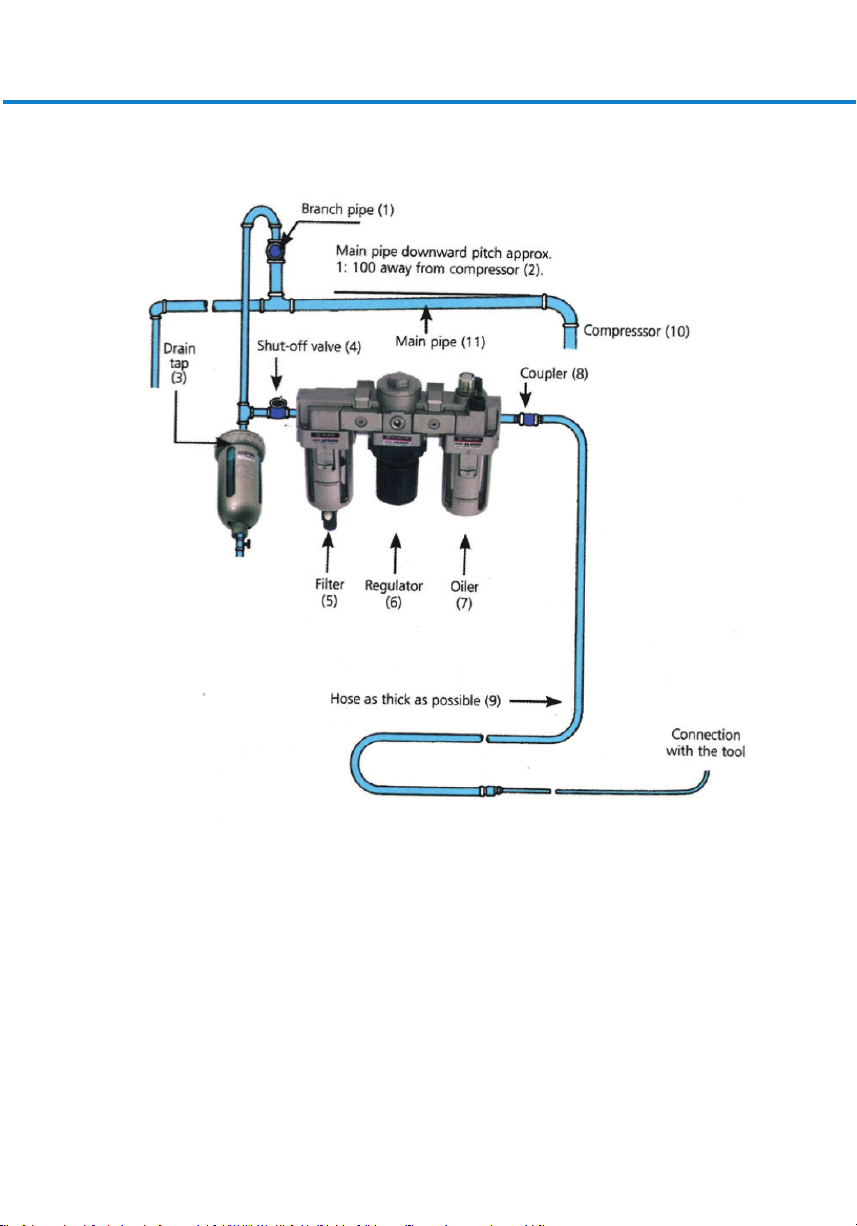

1. Branch pipe
2. Main pipe downward pitch 40 mm over 3 m.
3. Drain tap
4. Shut-off valve
5. Filter
6. Regulator
7. Oiler
8. Coupler
9. Air hose
10. Compressor
11. Main pipe
7
COMMISSIONING:
1. Before operation, put a few drops ofacid- and resin-free pneumatic oil in the air inlet of the tool.
2. Before connecting the tool, clean the couplers and hoses by blasting them briey with air. Make
sure hose and couplers have a sufcient diameter.
NOTE: THE DIAMETERS OF COMPRESSED AIR HOSES ARE USUALLY CHOSEN TOO SMALL,
NEVER TOO LARGE!
3. The operating pressure measured under load at the tool air inlet should be 6.3 bar. Ahigher
pressure means greater wear and can cause damage to the tool.A fall in pressure to 5.5 bar
means extreme loss of power.
4. Good air quality is vital for any pneumatic tool. The air must be clean, dry and lubricated.The
best solution is a complete maintenance unit comprising an air lter, regulator and oil-fog
lubricator which is no more than 6-8 m away fromthe tool. The oiler should be set to 3-6 drops
per minute (inspection glass).The length of the hose between tool and maintenance unit should
not exceed 8 m.
5. We recommend using a central oiler unit for optimum tool lubrication. Up to 80% oil can be
saved,which also improves the quality ofthe air inhaled bythe user of course, since no excess oil
is expelled to the air.
6. The hammer mechanism ofthe impact screwdriver should be lubricated lightly after 60 working
hours at the latest. Too much grease will impair the power of the impact screwdriver since the
hammer mechanism will become sticky.
7. If the tool is not to be used for a longer period, it must be lubricated thoroughly before storage.
Before re-use, please heed points 1 and 2.
8. Output and direction of rotation are adjusted byturning the lever. Clockwise = arrowto the right
/Anti-clockwise = arrow to the left.
9. Output can be adjusted in three stages for clockwise and one stage for anti-clockwise direction
using the lever.
8
S3269
SAFETY INSTRUCTIONS
1. In the case of a drive square with bore hole,the socket must be secured using a steel pin and
rubber ring. If the drive square is tted with a spring ring, this must be checked for sufcient
tension at regular intervals and replaced if necessary. Asocket which is not secured as described
in the way here can become loose from the tool and cause damage. For this reason,never allow
the pneumatic tool to rev up in idling gear if there is a socket on the drive.
2. Only use sockets which are suitable for impact screwdrivers.
3. The pneumatic tool should onlybe used for loosening / tightening screws. Damage resulting
from non-observance of these instructions, improper use or manipulation of the tool is exclu-
ded from warranty claims.We reserve the right to make technical changes.
4. Those operating the pneumatic tools are not allowed to wear loose clothing and must have long
hair tied back. - ACCIDENT HAZARD
5. Always wear ear protection, safety gloves and goggles.
6. Check hose connections for a rm t. Do not use any damaged pressure hoses.
S3269
•Vitesse de rotation:
•Entraînement:
•Couple de serrage:
•Couple de desserrage max.:
•Niveau de pression
acoustique:
•Sound level:
•Pression de service:
8500 U/min
12,5 mm (1/2“)
1.000 Nm
1.450 Nm
90 dB (A)
101 dB (A)
6,3 bar
•Consommation d‘air:
•Prise d‘air:
•Vibration:
•Longueur:
•Poids:
170 l/min
1/4 Zoll
6,8 m/s2
185 mm
2,1 kg
MODE D‘EMPLOI
CLÉ À CHOCS PNEUMATIQUE
10
S3269

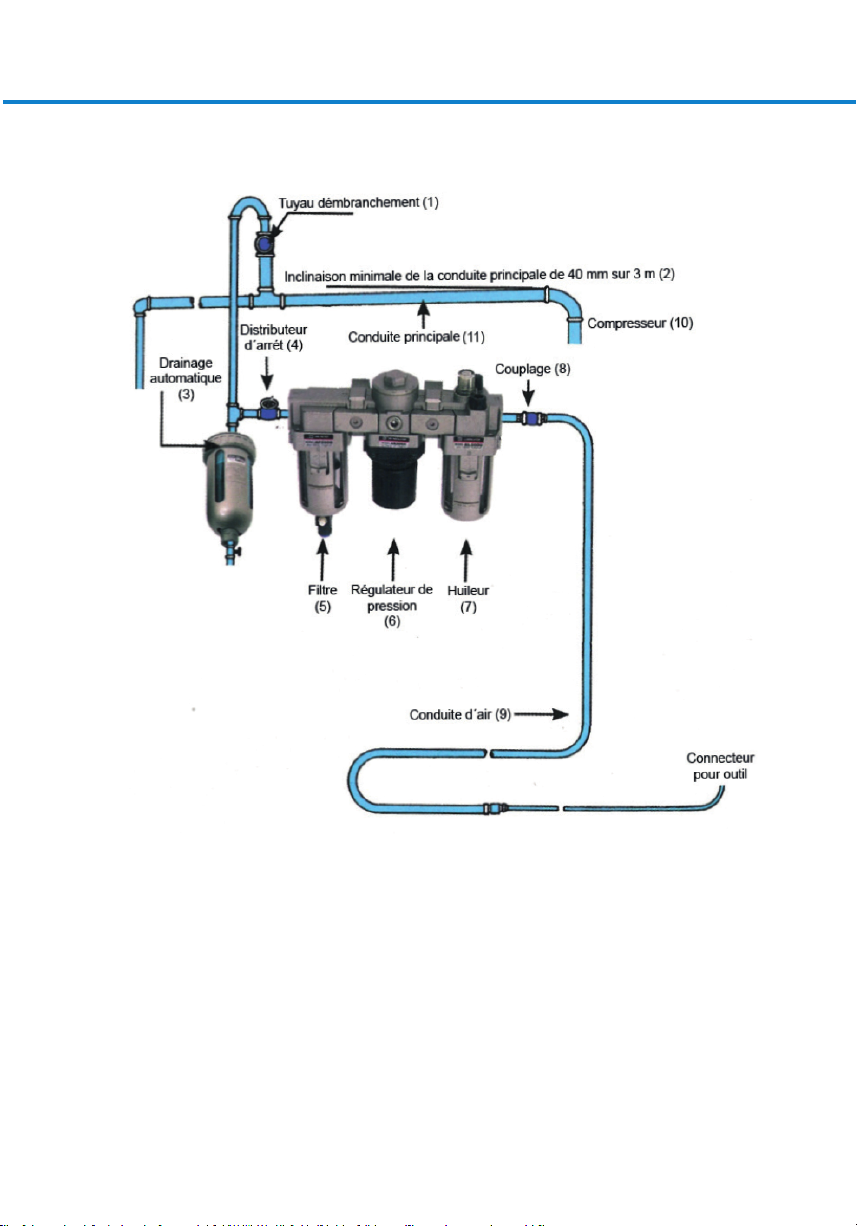

1. Tuyau d‘embranchement
2. Inclinaison minimale de la conduite principale de 40 mm sur 3 m.
3. Drainage automatique
4. Distributeur d‘arrêt
5. Filtre
6. Régulateur de pression
7. Huileur
8. Couplage
9. Conduite d‘air
10. Compresseur
11. Conduite principale
