Syscall Nttworks SR-A Series Manuale utente
User Manual
Please read the user manual carefully
before start using the device.
User Manual
SR-A Series
Syscall A-Series Monitor User Manual
2Table of Contents
1. Components & Specification · · · · · · · · · · · · · · · · · · · · · · · · · · · 3
2. Device Layout & Installation · · · · · · · · · · · · · · · · · · · · · · · · · · · 3
3. Function Setting
3-1. Bell Registration · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 5
3-2. Ringtone Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 5
3-3. Display Time Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 7
3-4. Ringtone Repeat Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · 8
3-5. Delete the Registered Bell · · · · · · · · · · · · · · · · · · · · · · · · · · 8
3-6. Group Bell Registration · · · · · · · · · · · · · · · · · · · · · · · · · · 9
3-7. Clear Bell Registration · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 9
3-8. Rolling Mode Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 10
3-9. Rolling Interval Time Setting · · · · · · · · · · · · · · · · · · · · · · · · · 10
4. Additional Function Setting
4-1. Test Mode · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 11
4-2. Group Number Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · · 11
4-3. Initialization · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 11
4-4. Wireless Data Copy · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 12
4-5. Channel Number Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · 12
4-6. Delay Time Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 12
4-7. Repeater Time Setting · · · · · · · · · · · · · · · · · · · · · · · · · · · · 13
505
Display
Syscall A-Series Monitor User Manual
3
Components
1. Components & Specification
2. Device Layout & Installation
Specification Features
Frequency
Power Adapter
Dimension
Main Display
Key
Color
FSK/433 MHz
12V /1A SMPS(Output cable 5M)
W280 x L145 x H40(mm) / 600g
FND Red color 7 segment
Touch 6ch
White
1. High-performance RF IC/ Voice IC
2. Firmware update, manage bell data & ringtones
3. Touch Panel Key
4. Wireless data copy
5. Improved working range ‒ Intenna
Receiver (Display monitor) Bracket
Adapter
(DC 12V 1A) Manual
FRONT SIDE
Enter the function
Exit from the function
Save the function
Decrease the setting value /
Turn down the volume
Move to the next digit
Increase the setting value /
Turn up the volume
FUN
ESC
ENT
▲
▼
◀▶
Syscall A-Series Monitor User Manual
4
1
2
3
Plug-in the adapter and insert the connector
into the jack.
Fix the bracket on the wall, and install the
monitor.
Turn ON/OFF the power by power switch.
1
32

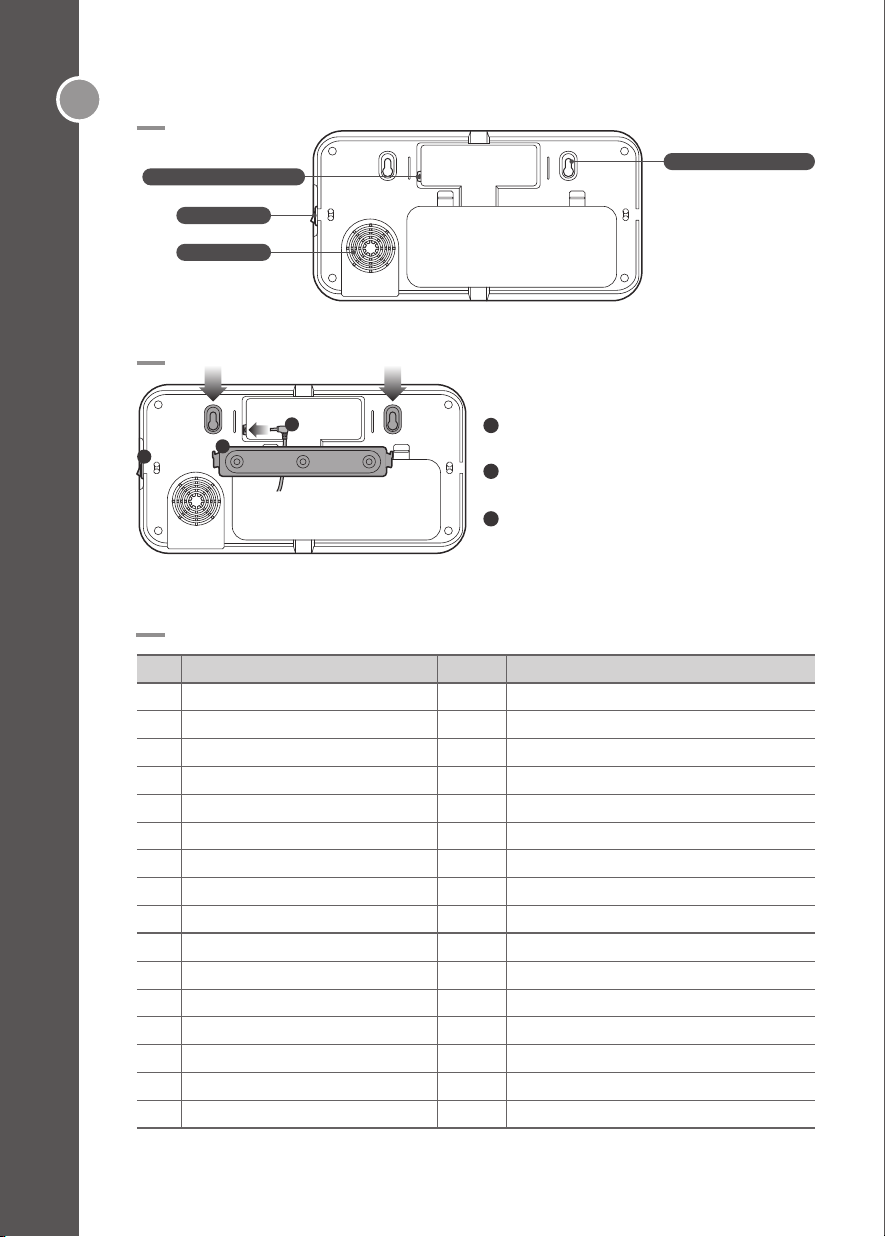

BACK SIDE
Installation
FUN
Bell Registration
Ringtone Setting
Display Time Setting
Ringtone Repeat Setting
Delete the Registered Bell
Group Bell Registration
Clear Bell Registration
Rolling Mode Setting
Rolling Interval Time Setting
Test Mode
Group Number Setting
Initialization
Wireless Data Copy
Channel Number Setting
Delay Time Setting
Repeater Time Setting
Up to 10 digits
1~11, 12~22 (Voice)
0(Infinity), 01~99
Infinity(0), 1~9
Up to 10 digits
Up to 10 digits
Up to 10 digits
0(OFF), up to 10
0(Push out), 1~9(Rolling)
-
0(Deactivate), 01~99
-
rE:Receiving / SE: Sending
01~99
00~99
0(Deactivate),1~9
-
1
10
1
-
-
-
0
0
-
0
-
-
1
5
0
F 1
F2
F3
F4
F5
F6
F7
F8
F9
E 1
E2
E3
E4
E5
E6
E7
RangeDefault
Quick Guide of Setting menus
Speaker
Power switch
Adapter connector jack Bracket fastener hole
Syscall A-Series Monitor User Manual
5
1
F 1
3. Function Setting

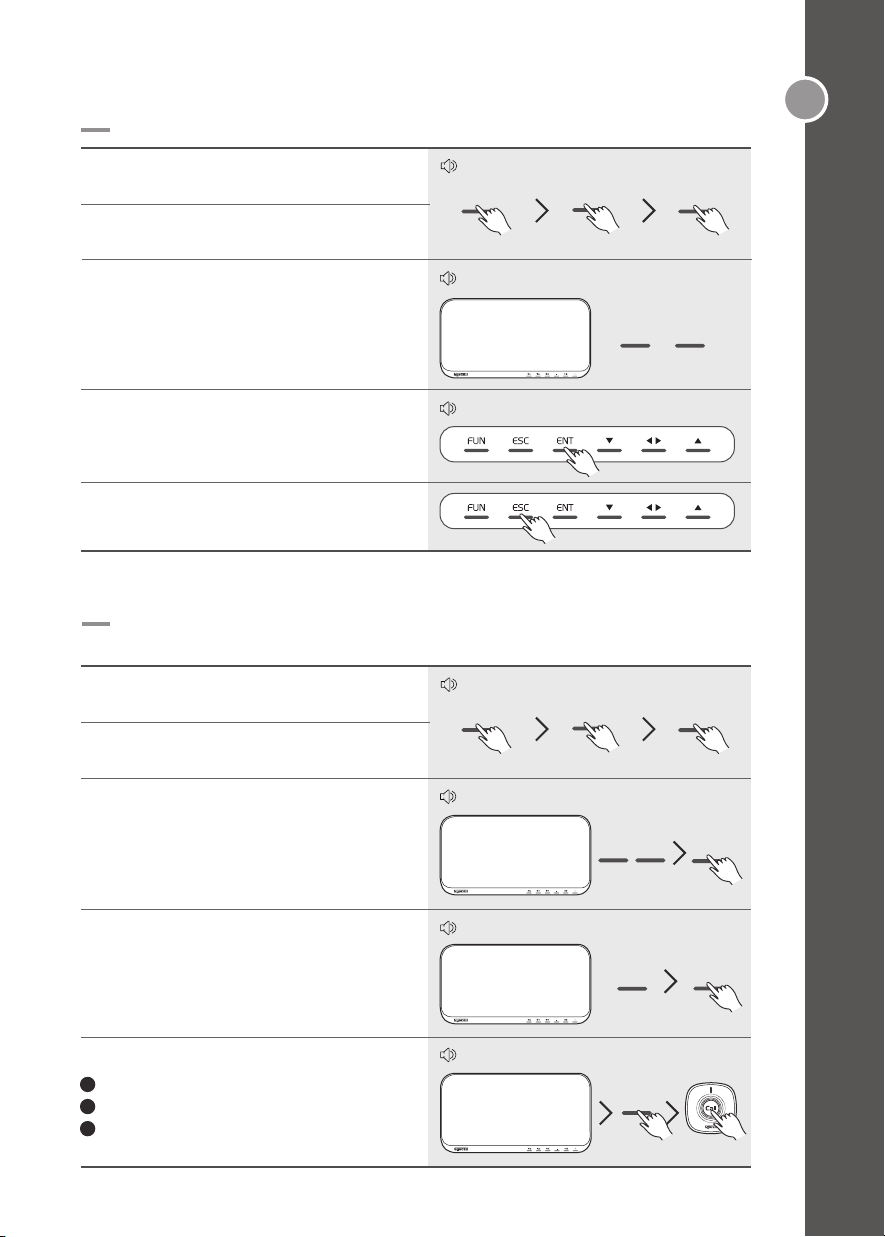

3-1. Bell Registration [F1]
Register up to 450 call bells
1. Press FUN for 3sec to enter the function mode
and then press ENT.
Bell registration
2.
Set the call bell number by ▼/◀▶/▲ and then
press ENT.
* Press FUN to set alphabet or special characters.
Press enter after set the number
3.
Press the call bell.
*If the bell is already registered, press ENT to
re-register.
4.
Press ESC to exit from the function mode.
Press the bell
Saved
2
F 1
▲/▼ ◀▶
▲/▼
ENT
ENT
3sec
FUN
3-2. Ringtone Setting [F2]
3. Select the ringtone by ▼/▲.
Select the ringtone
4. Press ENT to save.
ENT
FUN
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ once and then press ENT.
Ringtone setting
3sec Once
▲
2
F2
Saved
Saved
Syscall A-Series Monitor User Manual
6
▲/▼ ◀▶
▲/▼
4. Press ENT to save.
Set the number of repeat
3. Set the repeat time by ▼/▲.
* Range: 1~9 times (Default: 1)
* ‘0’ = Infinity
(Repeat until the time you set in F3 mode)
3-4. Ringtone Repeat Setting [F4]
1
F4
3-3. Display Time Setting [F3]
Set display time
3.
Set the display time by ▼/◀▶/▲.
* Range: 1~99sec (Default: 10sec)
* = Infinity (remove from the display by ESC)
4. Press ENT to save.
10
F3
ENT
FUN
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ twice and then press ENT.
Display time setting
3sec Twice
▲
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ 3 times and then press ENT.
Ringtone repeat setting
ENT
FUN
3sec 3 times
▲
5. Register call bells to the group.
Set the call bell number by
▼/◀▶/▲.
Press ENT and then press the call bell.
Press ESC once to keep register call bells to
the next group.
Deleted
Syscall A-Series Monitor User Manual
7
1
2
3
▲/▼ ◀▶
▲/▼ ◀▶
▲/▼ ENT
3-5. Delete the Registered Bell [F5]
Press enter after set the number
3. Set the call bell number that you want to delete
by ▼/◀▶/▲.
4. Press ENT to delete.
* If the number is not registered, it says “Not existed”
5. Press ESC to exit from the function mode.
1
F5
ENT
FUN
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ 4 times and then press ENT.
Delete the registered bell
3sec 4 times
▲
4. Select the ringtone by ▼/▲ and then
press ENT.
Select the ringtone
Press enter after set the number
3. Set the group number by ▼/◀▶/▲ and then
press ENT.
* Range: 1~99
3-6. Group Bell Registration [F6]
Register call bells by different groups with different ringtones.
Set the group number
a 1
F6
1
F6
3
F6
ENT
ENT
FUN
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ 5 times and then press ENT.
Group bell registration
3sec 5 times
▲
ENT
Saved
Syscall A-Series Monitor User Manual
8
▲/▼
3-7. Clear Bell Registration [F7]
Register a clear bell, in order to clear the received bell from the receiver.
Press enter after set the number
Press the bell
3. Set the call bell number for clear by ▼/◀▶/▲
and then press
ENT
.
4. Press the call bell.
* If the bell is already registered, press ENT to
re-register.
5. Press
ESC
to exit from the function mode.
1
F7
4. Press
ENT
to save.
Set the number of rolling
3. Set the number of rolling by ▼/▲.
* Range: up to 10 (Default: 0)
* ‘0’ = Function OFF
3-8. Rolling Mode Setting [F8]
Receiver will show the received calls by circulation mode.
0
F8
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ 6 times and then press ENT.
Clear bell registration
ENTFUN
3sec 6 times
▲
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ 7 times and then press ENT.
Rolling mode setting
ENT
FUN
3sec 7 times
▲
▲/▼ ◀▶ ENT
2
F7
Saved
Syscall A-Series Monitor User Manual
9
---
---
---
4. Additional Function Setting ‒ Extension Mode
4-1. Test Mode [E1]
3. Follow the voice instruction.
Press all buttons in order. Press ENT.
RF Transmission Mode (Production test). Press ENT.
RF Receiving Mode. Press the bell (Cuckoo sound)
and then press ENT.
Version information. Press ENT to complete the test.
1
1
2
3
4
3 4
2
▲/▼
Set the interval time
3-9. Rolling Interval Time Setting [F9]
3. Set the interval time of rolling by ▼/▲.
* Range: 0~9 (Default: 0)
* ‘0’ = Push out mode
4. Press
ENT
to save.
0
F9
1. Press FUN for 3sec to enter the function mode.
2. Press ▲ 8 times and then press ENT.
Rolling interval time setting
ENT
FUN
3sec 8 times
▲
1. Press FUN for 5sec to enter the extension mode.
2. Press ENT to start the sound test.
Test mode
ENT
ENT
ENT
ENT
FUN
5sec
♪♬~
Syscall A-Series Monitor User Manual
10
Select the mode
4-4. Wireless Data Copy [E4]
3. Receiving Data Mode ( ): Press ENT.
“Data copy is ready”
* Receiver which is receiving mode has to be set first.
5. Press ESC to exit from the function mode.
* The receiver which is receiving mode will be rebooted.
4. Sending Data Mode ( ): Press ▲ once and
then press ENT.
“Data copy is started”
SE
E4E4
<Receiving Data Mode> <Sending Data Mode>
ENT
FUN
5sec Once
▲
4-2. Group Number Setting [E2]
Set the group number when it uses with the multi-transmitter.
2. Press ▲ once and then press ENT.
Group number setting
3. Set the group number by ▼/◀▶/▲.
* Range: 1~99 (Default: 0)
Set the group number
4. Press ENT to save.
1. Press FUN for 5sec to enter the extension mode.
ENTFUN
5sec 3 times
▲
2. Press ▲ 3 times and then press ENT.
Wireless data copy
1. Press FUN for 5sec to enter the extension mode.
ENT
FUN
5sec Twice
▲
2. Press ▲ twice and then press ENT.
* You can check how many call bells are registered.
Initialization
1. Press FUN for 5sec to enter the extension mode.
3. Press and hold ENT for 5sec.
The system will be rebooted after initialization.
Long press enter for initialization
4-3. Initialization [E3]
0
E2
ENT
8
E3
▲/▼ ◀▶ ENT
