Tekno Point BA Series Manuale utente
Climatizzatore Monosplit
Monosplit air conditioner
Manuale installatore
Installation manual
BA Series
I prodotti elettrici ed elettronici di eventuale scarto dovranno essere disposti con i normali rifiuti domestici, ma
smaltiti a norma di legge RAEE in base alle direttive Europee 2002/96/CE e successive modifiche 2003/108/CE,
informandosi presso il Comune di residenza o presso il rivenditore nel caso in cui il prodotto venga sostituito
con uno analogo.
Possible wasted electrical or electronic devices/products should not be located together with normal
domestic waste, but disposed according to the current WEEE law in compliance with the European
Directive 2002/96/EC and following modifications 2003/108/EC. Please inform yourself at your local
ITALIANO

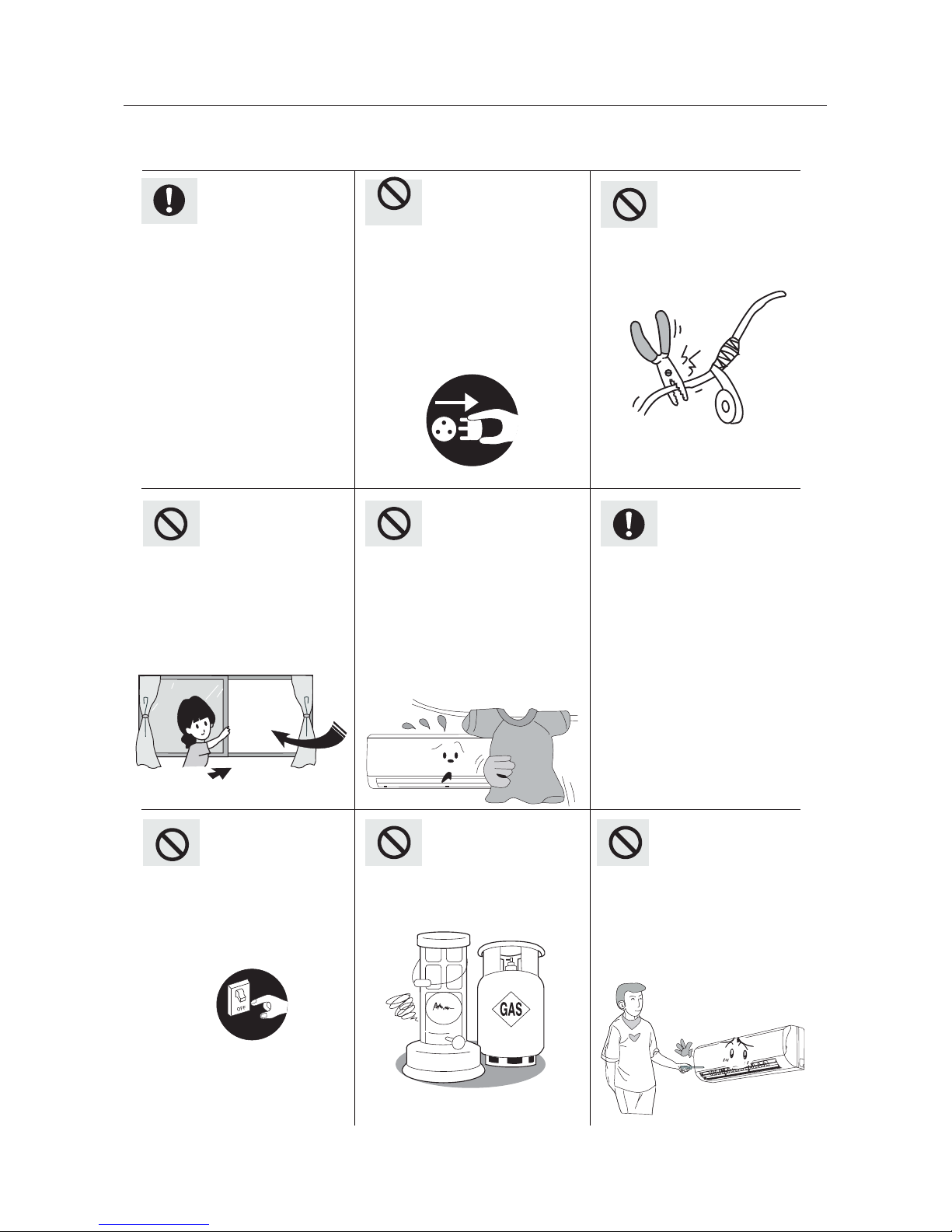

Note per il funzionamento
Può provocare surriscalda-
mento o incendio.
Spegnere l'alimentazione e
contattare il centro
assistenza se si avverte
odore di bruciato o fumo.
Possono verificarsi cortocir-
cuiti. Possono verificarsi incenti o
esplosioni.
Non bloccare la presa d’aria e
le uscite delle unità interna ed
esterna.
Può diminuire l’effcienza del
condizionatore o verificarsi
malfunzionamenti.
Quando la tensione è molto
alta, i componenti possono
venire facilmente danneg-
giati, quando è molto bassa,
il compressore vibra forte-
mente e quindi il sistema
refrigerante può danneg-
giarsi assieme al compres-
sore e i componenti elettrici;
la tensione deve rimanere
costante e non subire forti
fluttuazioni.
Assicurarsi di togliere
l’alimentazione quando il
climatizzatore non viene
utilizzato per un tempo prolun-
gato, altrimenti l’accumulo di
polvere può provocare
surriscaldamenti e incendi.
Mai accoppiare il cavo di
alimentazione o usare prol-
unghe.
Non lasciare finestre e porte
aperte per lungo tempo
mentre il condizionatore è in
funzione altrimenti diminuisce
l’efficienza del condizion-
atore.
Il gruppo di alimentazione
deve adottare un interruttore
di protezione.
Si prega di non accendere o
spegnere l'unità frequent-
emente, per non danneggiare
l’unità.
Non tentare di riparare il
condizionatore da soli.
Tenere i liquidi infiammabili ad
oltre 1 m dall’unità .
Leggere con cura questo manuale per un corretto utilizzo del condizionatore.
4

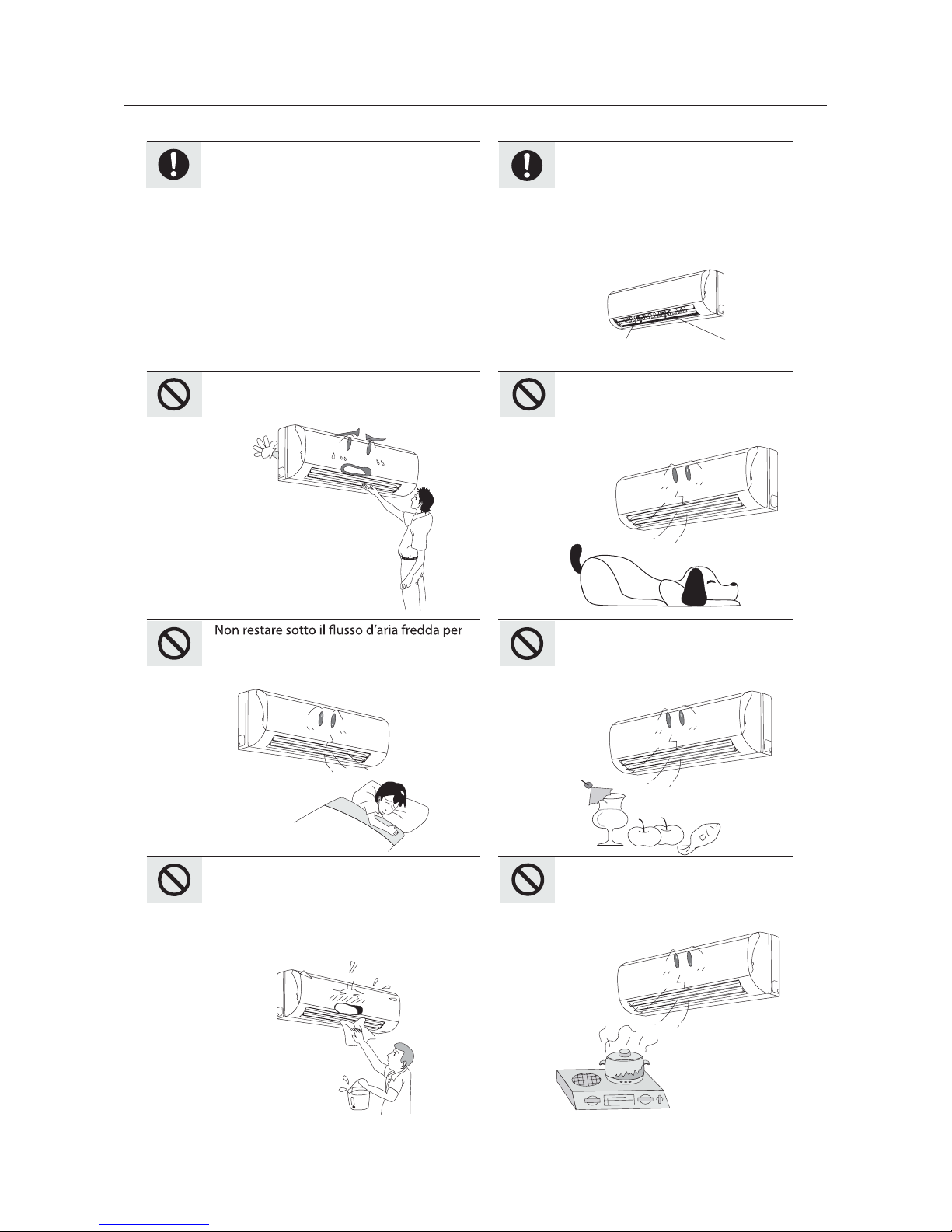

Note per il funzionamento
Aletta Guida aletta
Spruzzare l'acqua sul condizionatore può
causare una scossa elettrica e un malfunzion-
amento.
Non esporre piante o animali diretta-
mente sotto il flusso d’aria.
Non utilizzare il condizionatore per
altri scopi, come per asciugatura di
vestiti, conservazione alimenti, ecc.
Si prega di non tagliare o danneggiare i
cavi di alimentazione; se sono danneg-
giati è consigliabile di chiamare del
personale qualificato per la sostituzione.
Non inserire le mani o stecchi nella
presa o nell'uscita d'aria.
lungo tempo per evitare problemi di salute
Per regolare il flusso dell’aria regolare
le alette del condizionatore premendo
il tasto SWING sul telecomando.
Non disporre il condizionatore vicino
a sorgenti di calore quali cucina ed
elettrodomestici.
5
9
Nomi e funzioni dei componenti
Unità interna
Unità esterna
(1) Interruttore manuale
(5) Finestra ricezione
(2) Pannello frontale
(3) Filtro
(4) Guida aletta
(6) Nastro fissazione
(7) Cavo connessione
(8) Tubo drenaggio
(9) Telecomando
(1) Griglia uscita aria
(2) Valvola
Nota: le suddette figure sono solamente un esempio illustrativo, le unità acquistate
possono essere apparentemente diverse.
Ingresso aria
Uscita aria
Air in
Air out
2
3
1
45
6
7
8
1
2
6
Italiano

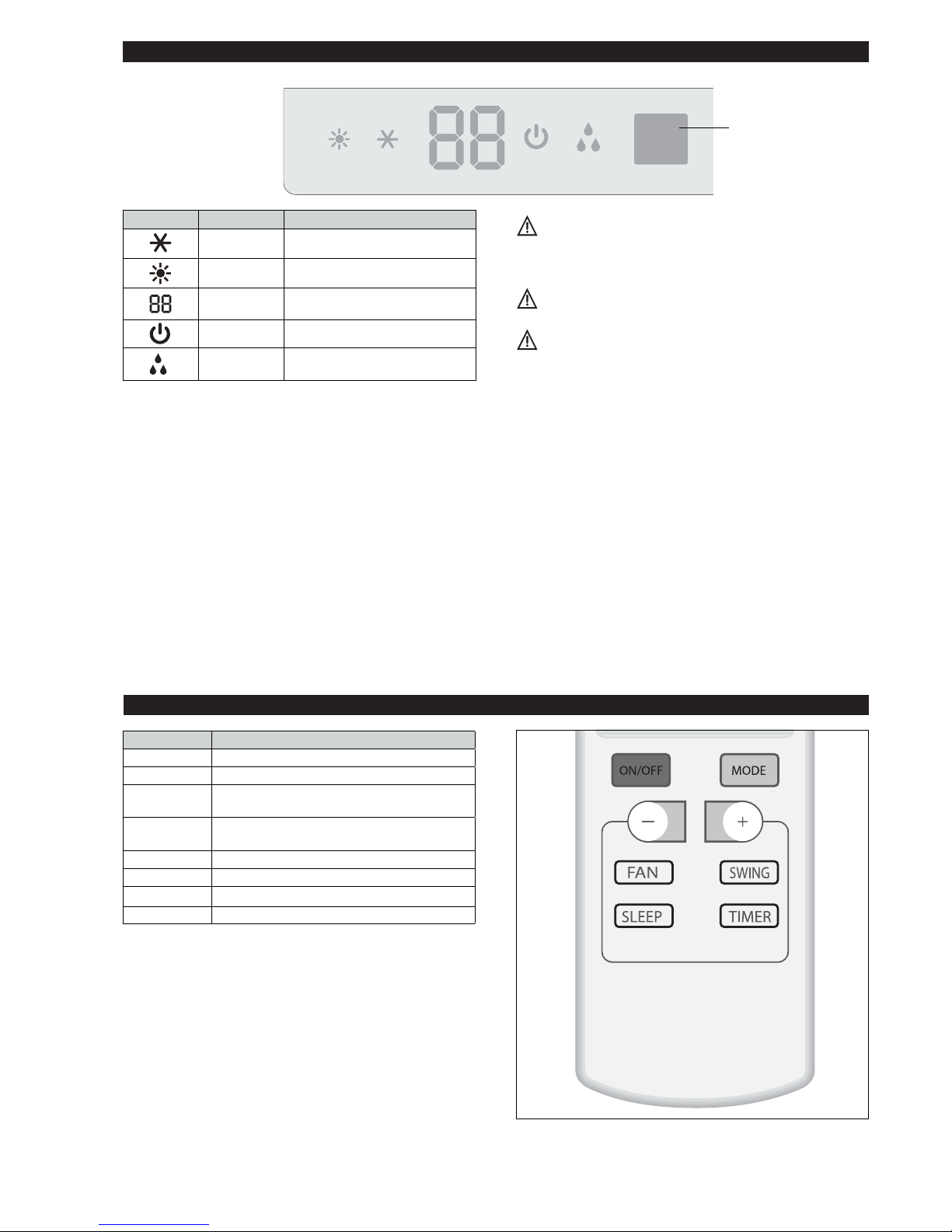

FUNZIONAMENTO E DISPLAY
TELECOMANDO
Led Funzione
COOL Modalità raffreddamento attiva
HEAT Modalità riscaldamento attiva
SET Indica la temperatura imposta-
ta in °C
ON-OFF Indica il funzionamento
DRY Modalità deumidificazione
attiva
La forma e la posizione di interruttori e indicatori
può variare in funzione del modello, ma il loro
funzionamento rimane uguale.
Presenza di tensione a griglia aperta.
In caso di perdita del telecomando operare come
segue:
- Quando l’unità è spenta premere il tasto RIAVVIO
AUTOMATICO presente sull’unità per attivare il
climatizzatore; il condizionatore si setterà in modalità
di raffreddamento, deumidificazione o riscaldamento
a seconda delle condizioni ambientali, per garantire la
massima situazione di comfort.
- Per spegnere l’unità premere nuovamente il tasto
Tasto Funzione
ON/OFF Accensione/Spegnimento
MODE Seleziona le modalità di funzionamento
( - ) DOWN Diminuisce la temperatura e il TIMER di 1
unità
( + ) UP Aumenta la temperatura e il TIMER di 1
unità
FAN Seleziona la velocità del ventilatore
SLEEP Avvia la funzione notturna
SWING Regola la posizione delle alette.
TIMER Imposta il TIMER
Ricevitore
segnale
7
Utilizzare 2 batterie R03 AAA (1,5 V). Non utilizzare
batterie ricaricabili.
Sostituire le batterie usate con batterie nuove dello
stesso tipo quando il display non è più leggibile.
Le batterie del telecomando devono essere smaltite
in modo appropriato secondo le leggi vigenti nei
diversi paesi.
Come usare il telecomando
Per mettere in funzione il climatizzatore, puntate il teleco-
mando verso il ricevitore segnale. Il telecomando funzio-
nerà fino ad una distanza massima di 8 metri dall’unità
interna.
Riporre il telecomando ad una distanza di almeno 1m
dal televisore o da altri apparecchi elettrici. Ricevitore segnale
Il display del telecomando rimane attivo anche quan-
do l’unità non è in funzione.
DISPLAY del telecomando
Simboli degli indicatori sul display a cristalli liquidi:
AUTO Indicatore modalità auto
COOL Indicatore modalità raffreddamento
DRY Indicatore modalità deumidificazione
FAN Indicatore modalità ventilazione
HEAT Indicatore modalità riscaldamento
SWING Indicatore deflettore aria attivato
SLEEP Indicatore modalità notturna
LOCK Indicatore blocco telecomando
SPEED Indicatore di velocità: super min, min, med, max
T-ON Indicatore Timer ON
T-OFF Indicatore Timer OFF
°F Indicatore gradi Fahrenheit impostati
°C Indicatore gradi Celsius impostati
.5H Indicatore impostazione timer
Indicatore ricezione segnale
8
Italiano
Modalità di funzionamento
ON/OFF
Accensione/spegnimento/Stand-by.
Il simbolo comparirà sul display del tele-
comando quando il climatizzatore è acceso.
Quando viene spento o acceso, le funzioni
Timer e Sleep vengono cancellate.
FAN
(Modalità
ventila-
tore)
Ogni volta che viene premuto il pulsante
FAN, la velocità viene modificata in sequenza
tra: AUTO - SUPERMIN - MIN - MED -
MAX. Selezionando la modalità AUTO, il
climatizzatore sceglierà automaticamente la
velocità di ventilazione.
SWING
Regolazione del flusso dell’aria. Premendo
il pulsante “SWING” le alette di regolazione
del flusso dell’aria iniziano ad oscillare
automaticamente; premendo nuovamente
il pulsante “SWING” le alette si fermano.
L’avviamento di questa funzione, se attivata in
modalità HEAT, sarà leggermente ritardata per
assicurare una immediata fuoriuscita dell’aria
calda per offrire da subito una piacevole
temperature in uscita (funzione Hot-Start).
MODE
Selezione della modalità di funzionamento.
Ogni volta che viene premuto il pulsante MODE
(MODALITÁ), la modalità di funzionamento
viene modificata in sequenza tra: AUTO -
COOLING - DRY - FAN - HEATING.
La modalità di default è AUTO.
( - ) , ( + )
Down/Up
Impostazione della temperatura.
Premere una volta per alzare (+) o abbassare
(-) la temperatura impostata di 1°C.
Gamme di regolazioni di temperatura di-
sponibili:
- RISCALDAMENTO 16°C ~ 30°C
- RAFFREDDAMENTO 16°C ~ 30°C
- DEUMIDIFICAZIONE 16°C ~ 30°C
- VENTILAZIONE 16°C ~ 30°C
Impostazione del timer.
Premere una volta (+) per aumentare
l’impostazione di 0,5h o (-) abbassare
l’impostazione di 0,5h.
Non ruotare manualmente le alette per l’orientamento
dell’aria in verticale, perché ciò potrebbe provocare un
cattivo funzionamento. Se questo avviene, spegnere
innanzitutto l’apparecchio, quindi scollegarlo e ricol-
legarlo all’alimentazione.
Cursori di regolazione delle alette per
l’orientamento dell’aria in orizzontale.
Regolazione del flusso d’aria orizzontale (manuale)
Per cambiare l’angolazione del flusso d’aria, ruotare i cur-
sori di regolazione delle alette per l’orientamento in orizzon-
tale dell’aria in uscita come illustrato.
Nota: l’unità illustrata può essere diversa dal climatizzatore
da voi acquistato.
Questa operazione deve essere effettuata con
l’apparecchio spento.
All’avvio l’apparecchio entrerà nell’ultima modalità
selezionata prima dello spegnimento.
9

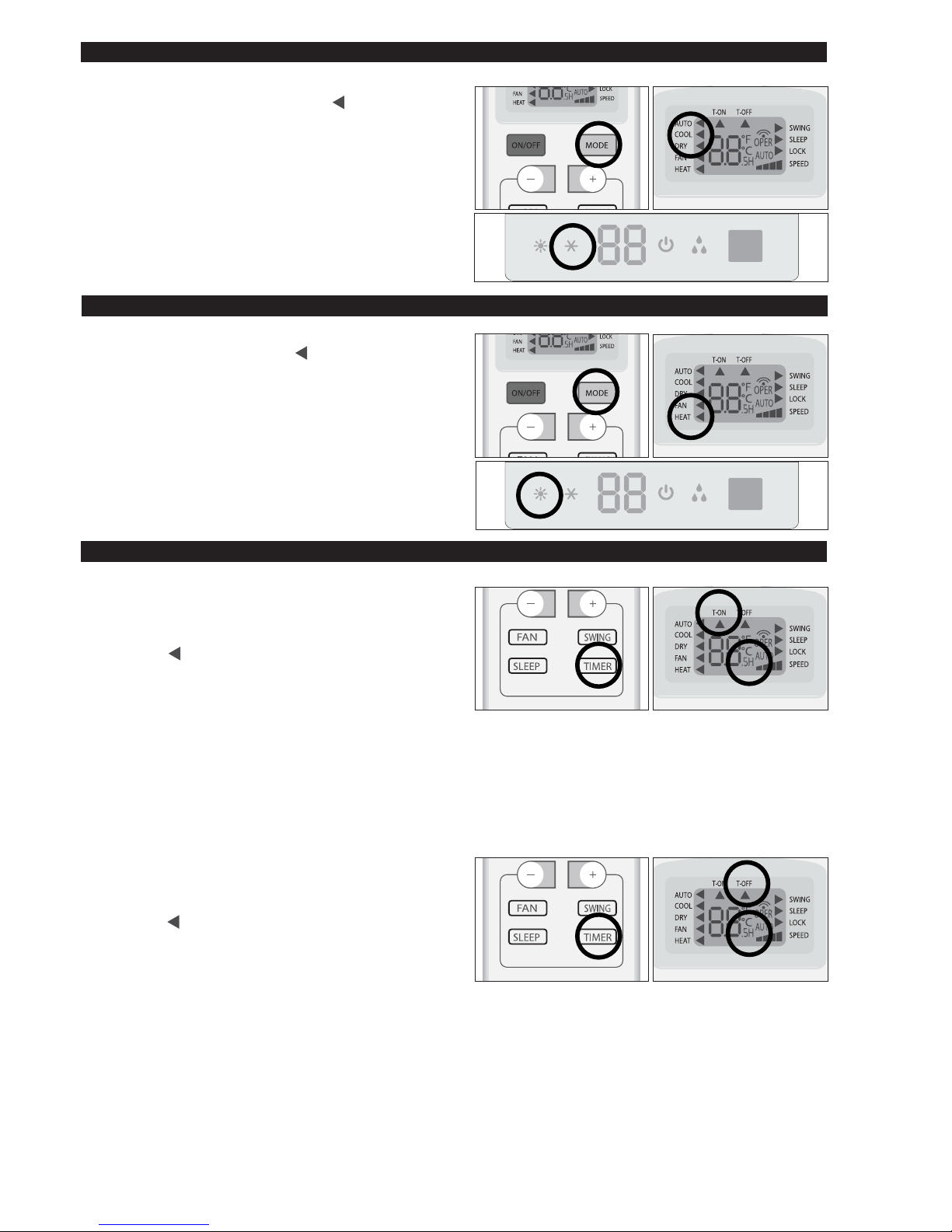

MODALITA' TIMER
MODALITA' RISCALDAMENTO
MODALITA' RAFFREDDAMENTO
Per attivare la funzione riscaldamento (HEAT) premere il tasto
MODE fino a visualizzare il simbolo ( ) sul display a fianco
della scritta HEAT.
Per modificare il valore di temperatura agire sui tasti (+) UP e
(-) DOWN. Ad ogni pressione dei tasti, il valore della tempera-
tura impostata aumenta o diminuisce di 1°C.
Per attivare la funzione raffreddamento (COOL) premere il
tasto MODE fino a visualizzare il simbolo ( ) sul display a
fianco della scritta COOL.
Per modificare il valore di temperatura agire sui tasti (+) UP e
(-) DOWN. Ad ogni pressione dei tasti, il valore della tempera-
tura impostata aumenta o diminuisce di 1°C.
Accensione automatica
Per impostare l’accensione automatica del climatizzatore,
procedere come riportato di seguito:
- A macchina spenta, premere il tasto TIMER.
Il simbolo ( ) sotto T-ON e la lettera H lampeggeranno
per 5 secondi.
Durante questo tempo:
- Impostare il periodo di funzionamento agendo sui tasti
(+) UP e (-) DOWN.
Ad ogni pressione dei tasti, il valore cambia di 0,5h (Da
0,5 a 24h).
Se l’impostazione viene accettata il display visualizzerà
il valore di set prima di tornare alla visualizzazione della
temperatura.
Nota: Per eliminare la funzione premere nuovamente il
tasto TIMER.
Spegnimento automatico
Per impostare lo spegnimento automatico del climatizza-
tore, procedere come riportato di seguito:
- A macchina accesa, premere il tasto TIMER.
Il simbolo ( ) sotto T-OFF e la lettera H lampeggeranno
per 5 secondi.
Durante questo tempo:
- Impostare il periodo di funzionamento agendo sui tasti
(+) UP e (-) DOWN.
Ad ogni pressione dei tasti, il valore cambia di 0,5h (Da
0,5 a 24h).
Se l’impostazione viene accettata il display visualizzerà
il valore di set prima di tornare alla visualizzazione della
temperatura.
Nota: Per eliminare la funzione premere nuovamente il
10
