Termozeta WINDZETA 30 Manuale utente
1

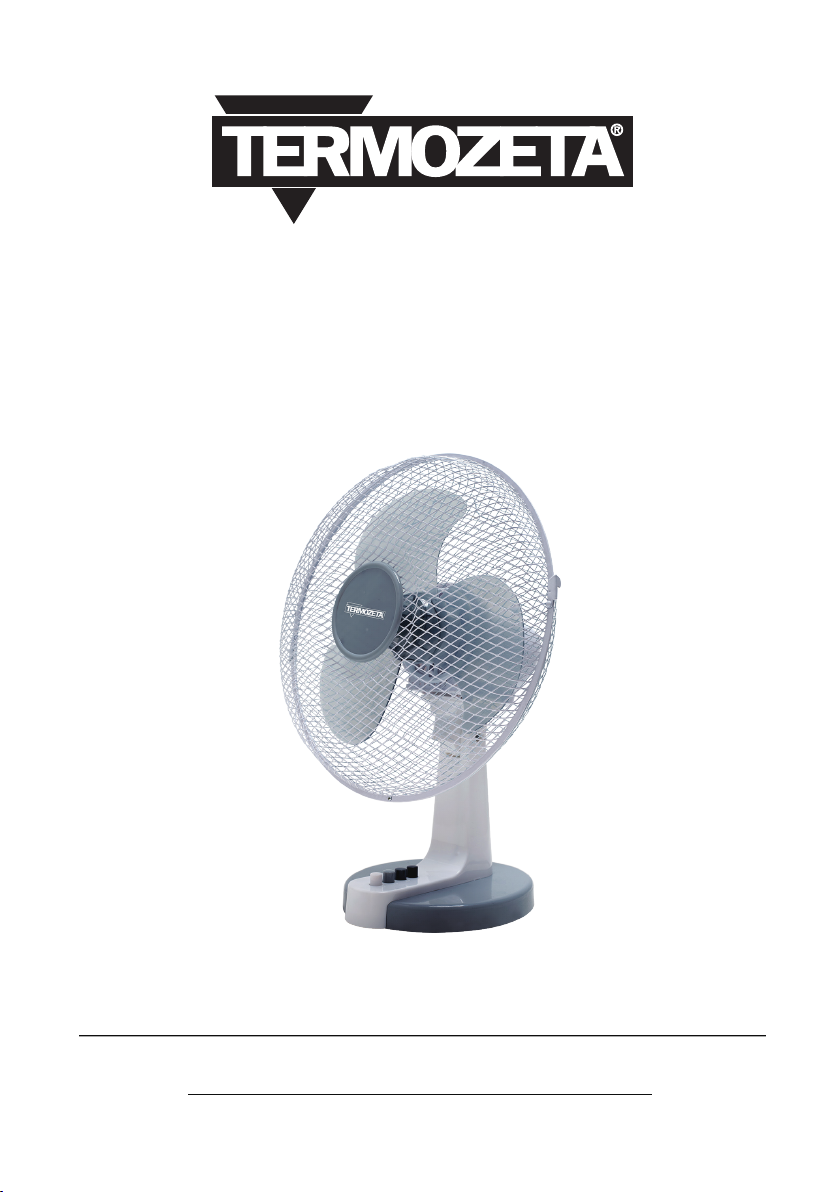

MANUALE D’ISTRUZIONI
VENTILATORE DA TAVOLO
WINDZETA 30
cod. TZWZ04
Vi ringraziamo per la preferenza accordata avendo scelto un
prodotto TERMOZETA.
Lange Distribution S.r.l.
Vi preghiamo di leggere attentamente le informazioni contenute
in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio
le caratteristiche di questo prodotto.
Il presente libretto è parte integrante dell’apparecchio e deve
essere letto attentamente prima dell’utilizzo perché fornisce
importanti indicazioni riguardanti la sicurezza di installazione,
d’uso e di manutenzione. Conservare quindi con cura
Cordialmente
Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono
importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico.
Conservare il manuale per consultazioni future.
2
AVVERTENZE GENERALI
Attenzione: Questo apparecchio può essere utilizzato da bambini
dagli 8 anni in su e da persone con ridotte capacità fisiche,
sensoriali o mentali o con mancanza di esperienza o conoscenza
se a loro è stata assicurata un' adeguata sorveglianza oppure se
hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio
e hanno compreso i pericoli correlati.
I bambini non devono giocare con l'apparecchio. Le operazioni di
pulizia e manutenzione non devono essere effettuate da bambini
a meno che non abbiano più di 8 anni e siano sorvegliati.
Dopo aver tolto l'imballaggio, assicurarsi dell' integrità
dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a
personale qualificato.
Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo
espanso, chiodi etc ) non devono essere lasciati alla portata di
mano di bambini in quanto potenziali fonti di pericolo; smaltirli
secondo le norme vigenti.
Questo apparecchio dovrà essere utilizzato solo per l'uso
domestico, come ventilatore, secondo le modalità riportate nel
presente manuale. Ogni altro uso è da considerarsi improprio e
pericoloso. Il costruttore non potrà essere ritenuto responsabile
di eventuali danni derivanti da uso improprio, erroneo o
irresponsabile e/o da riparazioni effettuate da personale non
qualificato.
Non usare il prodotto per scopi diversi da quelli per cui è stato
costruito. Non fare un uso errato dell'apparecchio.
Questo prodotto è previsto per l'esclusivo uso domestico in
ambienti interni. Non utilizzare all'esterno. Evitare il contatto del
prodotto con elementi atmosferici.
Il montaggio deve essere effettuato secondo le istruzioni del
1.
2.
3.
4.
5.
6.
7.
8.
3
costruttore. Un errato montaggio può causare danni a persone,
animali o cose, nei confronti dei quali il costruttore non può essere
considerato responsabile.
Assicurarsi che il prodotto non sia alimentato quando si procede
alle operazioni di montaggio.
Non mettere oggetti pesanti sui cavi o fonti di calore vicino ad
essi. I cavi potrebbero danneggiarsi.
Prima di procedere alla pulizia e manutenzione, disconnettere il
prodotto dall'alimentazione elettrica.
Non utilizzare nelle vicinanze dell'apparecchio nebulizzatori spray
(per es. insetticidi, spray per capelli,ecc. ) il cui utilizzo potrebbe
creare danni all'involucro.
Nel caso si verificassero situazioni anomale, spegnere
immediatamente l'apparecchio e contattare il rivenditore o il
Servizio Assistenza.
Non utilizzare questo apparecchio collegato a programmatori,
temporizzatori, sistemi di comando a distanza separati, timer o
qualsiasi altro dispositivo che possa accenderlo
automaticamente.
Non utilizzare prese di corrente volanti oppure cavi danneggiati.
Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito dal costruttore o dal suo servizio assistenza tecnica o
comunque da una persona con qualifica similare, in modo da
prevenire ogni rischio.
Ricordarsi di staccare il prodotto dalla alimentazione elettrica
quando non viene utilizzato.
Quando si stacca la spina tenerla saldamente per evitare shock
elettrico, cortocircuito o incendio.
Non fissare interruttori di sicurezza con nastro adesivo, per
pericolo di incendio.
E' assolutamente vietato smontare o riparare l'apparecchio per
pericolo di shock elettrico; se necessario rivolgersi al rivenditore
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
4
od ad un Centro Assistenza.
Non usare l'apparecchio nelle vicinanze di una vasca da bagno.
doccia, piscina.
Non usare l'apparecchio vicino ad elementi e sostanze
infiammabili od esplosive.
Non toccare la connessione all'alimentazione con mani umide o
bagnate.
Non inserire alcun oggetto nelle fessure dell'apparecchio e nelle
griglie di immissione/espulsione d’aria.
Prima di collegare il prodotto alla rete elettrica accertarsi che la
tensione sia corretta secondo quanto riportato sulla targa dati
elettrici del prodotto e che l'impianto sia conforme alle norme
vigenti.
Assicurarsi che il cavo di alimentazione non sia in contatto con
superfici calde o taglienti, e che non sia avvolto attorno al prodotti
durante il funzionamento.
Non lasciare il ventilatore senza sorveglianza quando in uso.
Per evitare surriscaldamenti pericolosi si raccomanda di svolgere
in tutta la sua lunghezza il cavo di alimentazione.
Non lasciare l’apparecchio inutilmente inserito. Staccare la spina
dalla rete di alimentazione quando l’apparecchio non è utilizzato.
Mantenere una adeguata distanza da pareti, oggetti, ecc.
Non immergere mai l’apparecchio in acqua o in altri liquidi.
Non toccare l’apparecchio con mani e/o piedi bagnati o umidi.
Non usare l’apparecchio a piedi nudi.
Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia,
sole, etc.).
Non utilizzare all'esterno.
Mantenere una adeguata distanza da pareti, oggetti, ecc.
Non spostare il prodotto quando in funzione.
Evitare l’uso di adattatori, prese multiple e/o prolunghe.
Scollegare sempre l’apparecchio dalla presa di corrente prima di
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
5
assemblare, smontare e prima di pulire l’apparecchio
Non tirare il cavo per spostare l’apparecchio.
Non tirare il cavo d’alimentazione o l’apparecchio stesso per
disinserire la spina dalla presa di corrente.
La presa di corrente deve essere facilmente accessibile in modo
da poter disinserire con facilità la spina
Posizionare l’apparecchio lontano da:
-Fonti di calore e fiamme libere
-Contenitori di liquidi in generale
-Tessuti o tende, o qualunque materiale che possano ostruire la
griglia di aspirazione;
La superficie di appoggio deve essere stabile, non in pendenza (in
quanto l’apparecchio potrebbe ribaltarsi) e liscia.
38.
39.
40.
41.
42.
6
DETTAGLIO DEL PRODOTTO
MONTAGGIO DEL PRODOTTO
ISTRUZIONI D’USO
1. Griglia frontale
2. Ghiera fissaggio ventola
3. Ventola
4. Ghiera fissaggio griglia
5. Griglia posteriore
6. Motore
7. Chiusura frontale motore
8. Copertura motore
9. Pulsante oscillazione
10. Dado fissaggio griglie
11. Vite di fissaggio
12. Supporto motore
13. Corpo del prodotto
14. Base
15. Tasto velocità
16. Vite fissaggio base
17. Frontale pannello controllo
Estrarre le parti del prodotto dalla scatola e rimuovere tutti i sacchetti e gli
inserti.
Inserire il corpo del prodotto (13) nella base (14) e fissare le due parti con la
vite di fissaggio (16)
Posizionare la griglia posteriore (5) sul motore (6) e fissarla con la ghiera (4)
Montare la griglia frontale (1) su quella posteriore (5) . Fissare le due griglie
con la vite (11) ed il dado (10)
Selezionare la velocità della ventola e quindi la portata d’aria del ventilatore
premendo il tasto
a. Per la velocità bassa b. Pr la velocità media c. Per la velocità alta
Premendo il tasto 0 il ventilatore smette di funzionare.
Sollevando il tasto di oscillazione, il ventilatore emette aria in una sola posizione.
Abbassando il tasto di oscillazione la testa del ventilatore inizierà ad oscillare da
sinistra a destra.
E’ possibilie regolare in senso verticale la portata dell’aria ruotando la testa del
ventilator nella posizione desiderata.
Per regolare l’altezza del ventilatore agire sulla ghiera (16).
1.
1.
2.
3.
4.
7
PULIZIA E MANUTENZIONE
Per la pulizia del corpo utilizzare un panno morbido, leggermente inumidito;
non utilizzare prodotti abrasivi o corrosivi.
Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso
dovesse succedere non immergere la mano nel liquido ma per prima cosa
togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e
verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi
a personale professionalmente qualificato.
E’ indispensabile mantenere i fori di aerazione del motore liberi da polvere e
lanugine.
Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da
polvere e umidità; consigliamo di utilizzare l’imballo originale.
Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo
inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la
spina dalla presa di corrente), e di rendere innocue quelle parti che sono
pericolose qualora utilizzate per gioco dai bambini.
Attenzione: prima di eseguire le normali operazioni di pulizia, toglierela spina dalla
presa di corrente.
1.
2.
3.
4.
5.
Premendo il tasto 0 il ventilatore smette di funzionare.
Sollevando il tasto di oscillazione, il ventilatore emette aria in una sola posizione.
Abbassando il tasto di oscillazione la testa del ventilatore inizierà ad oscillare da
sinistra a destra.
E’ possibilie regolare in senso verticale la portata dell’aria ruotando la testa del
ventilator nella posizione desiderata.
Per regolare l’altezza del ventilatore agire sulla ghiera (16).
2.
3.
4.
5.
8
DATI TECNICI
Voltaggio: 220-240V~50Hz
Potenza assorbita: 35W
Prescrizioni relative alle informazioni
Descrizione Simbolo Valore
Unità
Portata massima d’aria
F36.03
m³/min
Potenza Assorbita del ventilatore
P33
W
Valori di esercizio
SV 1.09
(m³/min)/W
Consumo elettrico in modo attesa
Referente per ulteriori informazioni Daniele Fontana
Psb 0
W
Livello di potenza sonora del
ventilatore
Lwa 46.87
dB(A)
Velocità massima dell’aria
c2.74
m/sec
Norme di misura per il valore di
esercizio
IEC 60879:1986 (corr.1992)
9
INSTRUCTION MANUAL
Read this instruction manual carefully.Keep it for future reference.
TABLE FAN
WINDZETA 30
cod. TZWZ04
10
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali Termozeta Fan
Termozeta
Termozeta WINDZETA Manuale utente
Termozeta
Termozeta WINDZETA LIVING Manuale utente
Termozeta
Termozeta AIRZETA LIVING PLUS Manuale utente
Termozeta
Termozeta BASSOTTO XL PLUS TZBA03 Manuale utente
Termozeta
Termozeta WINDZETA FORCE Manuale utente
Termozeta
Termozeta AIRZETA 30 Manuale utente
Termozeta
Termozeta MANCHESTER Manuale utente
Termozeta
Termozeta WINDZETA PLUS Manuale utente
Termozeta
Termozeta TZLN01 Manuale utente
Termozeta
Termozeta MANCHESTER Manuale utente
Termozeta
Termozeta BASSOTTO XL Manuale utente
Termozeta
Termozeta AIRZETA PLUS Manuale utente
Termozeta
Termozeta AIRZETA 40 Manuale utente
Termozeta
Termozeta LONDON Manuale utente
Termozeta
Termozeta WINDZETA NERO TZWZ02 Manuale utente
Termozeta
Termozeta BASSOTTO Manuale utente
Termozeta
Termozeta AIRZETA LIVING PLUS TZAZ08 Manuale utente
Termozeta
Termozeta WINDZETA 40 Manuale utente
Termozeta
Termozeta AIRZETA LIVING Manuale utente
Termozeta
Termozeta AIRZETA LIVING Manuale utente
