MANUEL D’UTILISATION – INSTRUCTION MANUAL

TPRO5300

www.terraillon.com

BALANCE ELECTRONIQUE MEDICALE CLASSE III

Cher Client,

Vous venez d’acquérir ce produit et nous vous en remercions. Nous vous en souhaitons un excellent usage. Aﬁn

d’en obtenir pleine satisfaction, nous vous recommandons de lire attentivement cette notice d’utilisation.

A LIRE AVANT UTILISATION

La balance électronique médicale est conçue et fabriquée dans des locaux certiﬁés par les Systèmes de gestion

suivants : Qualité (ISO 9001), Environnement (ISO 14001), Santé et sécurité (OHSAS18001) et Qualité des appareils

médicaux (ISO 13485).

APPLICATIONS

La balance électronique médicale est destinée à la pesée des patients dans le cadre de surveillance, diagnostics

et traitement médical.

PRÉCAUTIONS D’EMPLOI

Ce symbole indique que des précautions d’ordre général devraient être prises

lors de l’utilisation de ce produit.

ATTENTION Ce symbole prévient d’un accident corporel ou d’un endommagement du produit

si les instructions sont ignorées.

MISE EN GARDE Ce symbole prévient d’une blessure grave si le produit n’est pas utilisé

correctement ou si les directives d’emploi sont ignorées.

ATTENTION

• Utiliser l’appareil sur une surface ferme et plane.

• Nettoyer après usage avec un chiffon humide, en s’assurant que l’eau ne pénètre pas dans l’appareil. Ne pas

utiliser de solvants, ni immerger l’appareil dans l’eau.

• Eviter les vibrations ou chocs importants, tels que laisser tomber l’appareil sur le sol.

• Ne pas sauter sur la plateforme de pesée.

• Utiliser uniquement un adaptateur secteur ayant les caractéristiques mentionnées dans le paragraphe :

Description du produit.

MISE EN GARDE

• Ne pas démonter la balance; une mauvaise utilisation peut entraîner des blessures.

ENTRETIEN

• L’appareil ayant été fabriqué et réglé avec précision, l’utilisateur ne devra ni démonter, ni essayer de régler

l’appareil lui-même.

• Oter les piles si l’appareil n’est pas utilisé pendant une longue période.

• Selon la réglementation française, le détenteur de l’instrument devra faire apposer la première marque de

contrôle en service au plus tard 1 mois après la mise en service de l’instrument.

• Selon la réglementation française, cet instrument doit être soumis à une vérication périodique annuelle.

BALANCE ELECTRONIQUE MEDICALE CLASSE III

DESCRIPTION DU PRODUIT

• Appareil médical de Classe I (Directive CE 93/42 EEC)

• Conforme à la classication OIML de Classe III

• Conforme à la classication Instruments de Pesée Non Automatiques de Classe III (Directive CE 90/384 EEC)

• Fonction pesée

• Indicateur de niveau et pieds réglables

• Mise en marche : ON/OFF

• Capacité : 220 kg

• Graduation : 100 g

• Alimentation : pile 1.5 V X 6 (AA/ LR6) ou via l’adaptateur d’alimentation secteur 9V [500 mA] (adaptateur

fourni)

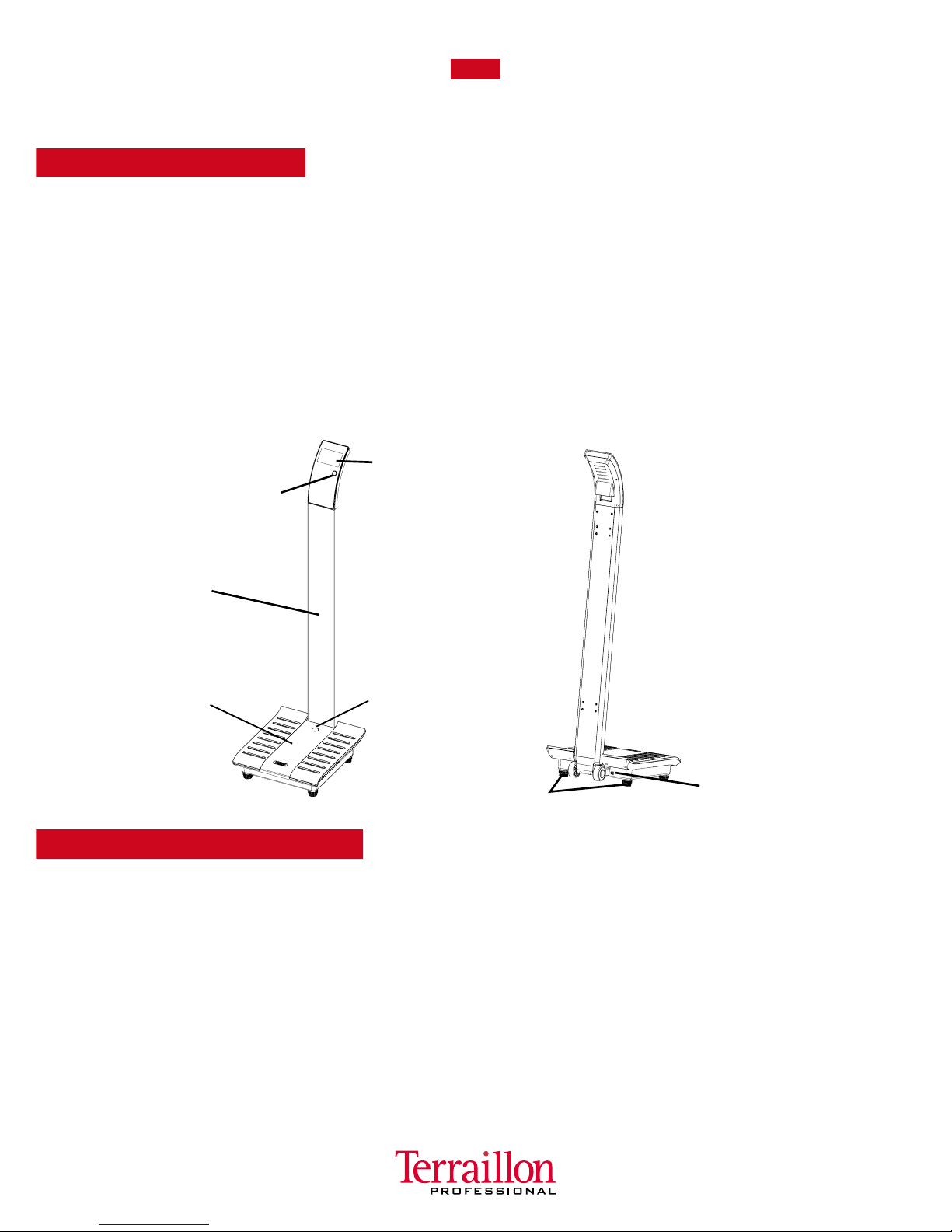

Vue de Face Vue de dos

CONTENU DE L’EMBALLAGE

• 1 afcheur.

• 1 câble de raccordement.

• 1 colonne.

• 1 base avec plateau et pieds de réglage.

• 3 vis M5x15.

• 6 vis M4x45.

• 1 tournevis.

• Notice et manuel de montage.

• Carnet métrologique.

Colonne

Roues

Afcheur

ON/OFF

Plateau

Adaptateur

secteur

Indicateur

de niveau

BALANCE ELECTRONIQUE MEDICALE CLASSE III

PROCEDURE

INSTALLATION DE LA COLONNE ET BRANCHEMENT DE L’ECRAN

1. Insérer le câble de raccordement dans la colonne

2. Relier le câble de raccordement de la plateforme à celui de la base de la colonne et visser – vérier le sens de

montage de la colonne. Une èche placée sur la colonne indique l’extrémité à insérer dans la plateforme.

3. Déployer le câble de raccordement au maximum puis insérer la colonne dans l’emplacement prévu à cet effet

sur la plateforme.

Tête de colonne

Câble de

raccordement

Câble platefome

Câble de

raccordement

Câble

de raccordement

BALANCE ELECTRONIQUE MEDICALE CLASSE III

4. A l’aide d’un tournevis, ﬁxer la colonne à la plateforme en vissant légèrement 4 vis M4x45 situées sous la

plateforme.

5. Relier le câble supérieur de la colonne à celui de l’écran et visser.

6. Insérer l’ecran d’afchage dans la colonne et le xer à l’aide de 2 vis 2 vis M5x15.

7. Régler le niveau (Voir le paragraphe REGLAGE DU NIVEAU DE LA BALANCE).

BALANCE ELECTRONIQUE MEDICALE CLASSE III

REGLAGE DU NIVEAU DE LA BALANCE

• Il est nécessaire de régler le niveau de la balance avant la première utilisation ou si elle a été déplacée dans

un autre endroit.

1. Ne pas monter sur la balance et/ou délester le plateau de tout poids.

2. Placer la balance sur une surface ferme et plane. Agir sur les pieds réglables pour ajuster le niveau de la balance

jusqu’à ce que la bulle contenue dans l’indicateur de niveau apparaisse au centre du cercle gravé.

UTILISATION DU PRODUIT

INITIALISATION

1. Insérer 6 piles AA dans le compartiment à piles situé sous la platefome en respectant les polarités ou brancher

l’appareil en le raccordant à un adaptateur d’alimentation secteur via une prise électrique.

2. Oter les piles si l’appareil n’est pas utilisé pendant une longue période.

3. Lorsque la balance est mise sous tension, quelles que soient les circonstances, tous les chiffres et la version

logicielle s’afchent, comme montré ci-dessous :

La balance s’éteint automatiquement après 2 secondes

3 ✗

Ecran 1 Ecran 2

Compartiment

à piles

WEIGHT HEIGHT BMI >0< NET STA HOLD

BALANCE ELECTRONIQUE MEDICALE CLASSE III

FONCTIONNEMENT

Mode pesée

1. Appuyer sur le bouton ( /OFF) pour mettre la balance sous tension. Après deux écrans de contrôle,

le chiffre 0 déle sur l’écran (Ecran 3), puis l’afchage se stabilise sur « 0.0kg » (Ecran 4).

2. Attendre que l’écran afche «0.0» pour monter sur l’appareil. Monter et rester immobile pendant le calcul du

poids. Le poids s’afche automatiquement :

3. Redescendre de la balance, l’écran afche à nouveau « 0.0kg ».

4. Appuyer sur le bouton ( /OFF) pour éteindre immédiatement la balance ou patienter 10sec, elle s’éteindra

alors automatiquement

AFFICHAGES SPÉCIAUX

Err0 Erreur de zéro initial. Descendre de

l’appareil, attendre l’afchage 0.0 et

recommencer la mesure

AdErr Problème matériel. Contacter votre

revendeur

EEP Problème matériel. Contacter votre

revendeur

bAtt Remplacer la batterie Ustb Zéro instable. Attendre que l’appareil

afche 0.0 et recommencer la mesure

WEIGHT HEIGHT BMI >0< NET STA HOLD

Ecran 1

Ecran 3

Ecran 2

Ecran 4

BALANCE ELECTRONIQUE MEDICALE CLASSE III

PROTECTION DE L’ENVIRONNEMENT

Déposer les piles usagées dans un container prévu à cet effet pour qu’elles soient collectées et recyclées.

Ne mélanger pas différents types de piles. Ne mélanger pas les piles usagées avec les piles neuves.

En n de vie, coner ce produit à un point de collecte pour le recyclage des déchets d’équipements

électriques et électroniques.

GARANTIE

Ce produit est garanti contre les défauts de matériaux et de fabrication. Pendant la période de garantie, de tels

défauts seront réparés gratuitement (la preuve d’achat devra être présentée en cas de réclamation sous garantie).

Cette garantie ne couvre pas les dommages résultant d’accidents, de mauvaise utilisation ou de négligence. En

cas de réclamation, contacter en premier lieu le magasin où vous avez effectué votre achat.

SERVICE APRES-VENTE

Pour tout service après-vente, contacter le service consommateur Terraillon au 0826 88 1789 ou à l’adresse

serviceconsomma[email protected].

After Sales Service : Terraillon France & Headquarters

1 rue Ernest Gouin - CS 50001 - 78293 CROISSY-SUR-SEINE Cedex - France

Service consommateurs : 0 826 88 1789

[email protected] - www.terraillon.com

FOOK TIN TECHNOLOGIES LTD

4/F, Eastern Centre, 1065 King Road, HONG KONG

www.fooktin.com.hk

ELECTRONIC MEDICAL SCALE CLASSE III

Dear Customer,

Thank you for purchasing this product. We hope you will ﬁnd it satisfactory.

Please read these instructions carefully to take full advantage of your product.

READ BEFORE USE

The Electronic Medical Scale is designed and manufactured in a facility certied in the following

Management Systems: ISO 9001 Quality, ISO14001 Environment and OHSAS18001 Health and Safety.

APPLICATIONS

The electronic medical scaleís intended use is for weighing patients for the purposes of monitoring, diagnosis

and medical treatment.

PRECAUTIONS OF USE

This symbol indicates general precautions that should be taken when using

this product.

WARNING This symbol indicates the possibility of serious injury if the product is mishandled

or instructions are ignored.

CAUTION This symbol indicates the possibility of physical injury or equipment damage if

instructions are ignored.

WARNING

• Use the product on a rm and at surface.

• Clean after use with a lightly dampened cloth without allowing any water to get into the device. Do not use

solvents or immerse the product in water.

• Avoid excessive impact or vibration to the product, such as dropping the product onto the oor.

• Do not jump on the weighing platform.

CAUTION

• Do not disassemble the scale as incorrect handling may cause injury.

MAINTENANCE

• The product has been manufactured with precision. The user should not disassemble the product on its own.

• Remove batteries if the product is not in use for an extended period.

ELECTRONIC MEDICAL SCALE MEDICALE CLASSE III

PRODUCT SPECIFICATION

• Class I medical device (EC Directive 93/42 EEC).

• Class III OIML compliant.

• Class III Non-Automatic Weighing Instruments (EC Directive 90/384 EEC) compliant.

• Level indicator and adjustable feet.

• On/off function

• Capacity: 220 kg.

• Graduation: 100 g.

• Operates through 1.5 V X 6 (AA/ LR6) or with AC 9V [500 mA] adaptor (adaptor included).

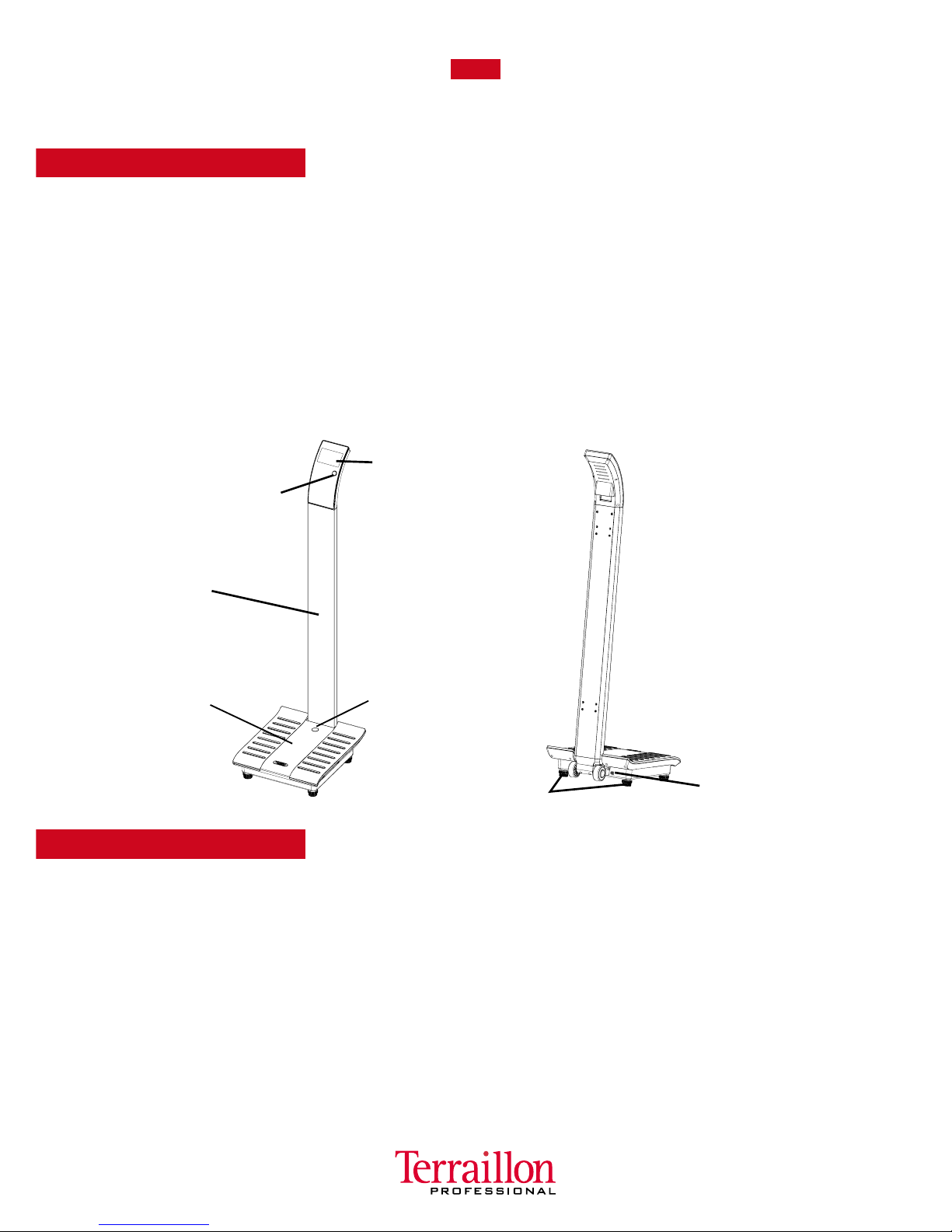

Front view Back view

ITEMS INCLUDED IN THE PACKAGE

• 1 display

• 1 connection cable.

• 1 pillar.

• 1 Base part with platform and adjustable feet.

• 3 screws M5x15.

• 6 screws M4x45.

• 1 screw driver

• Instruction and assembly manual.

• Metrological book.

Pillar

wheels

Display

ON/OFF

Plateform

Adaptator

Level

indicator
