THORENS TD 295 MKIV Manuale utente
TD 295 MKIV
Bedienungsanleitung
Instructions for Use
2
Deutsches
Inhaltsverzeichnis:
Aufbau 4
Anschließen 5
Tonarm 6
Einstellungen 7
Technische Daten 10
Garantie 10
Konformitätserklärung:
Wir bestätigen, dass das Gerät, zu dem diese Bedienungsanleitung gehört, den zum
Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des CE-Zeichens
entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.
Bitte prüfen Sie den Inhalt Ihrer Verpackung!
Packungsinhalt:
1 x Bedienungsanleitung
1 x Steckernetzteil
1 x Antiskatinggewicht
1 x Staubschutzhaube
1 x Plattenteller mit Filzmatte
1 x Chassis
1 x Antriebsriemen
1 x Adapter für Single-Schallplatten
1 x Gegengewicht für den Tonarm
1 x Cinchkabel
Declaration of Conformity
This is to certify that the device, to which this instruction manual belongs and by the time this
manual was printed, has been manufactured in accordance to valid EC regulations in order to
obtain the CE-label. All required examinations and tests have successfully been carried out.
Please check if each of the following items has been supplied:
1 x Instructions for Use
1 x Mains transformer unit
1 x Anti-skating weight
1 x Dust cover
1 x Platter with felt mat
1 x Record player chassis
1 x Drive belt
1 x Adaptor for single records
1 x Tonearm counterweight
1 x RCA interconnect
English
Table of Contents:
Setup 12
Connections 13
Tonearm 14
Adjustments 15
Technical Specifications 18
Warranty 18
3
Sehr geehrter Thorens-Kunde,
in die Kulturgeschichte des 20. Jahrhunderts geht die Erfindung
der Schallplatte als eine ihrer wichtigsten Erfindungen ein.
Ihr THORENS-Plattenspieler TD 295 MK IV läßt Sie in optimaler Weise daran teilhaben.
„In optimaler Weise“ bedeutet hier die perfekte Ausnutzung der Tonqualität der Schallplatte
bei gleichzeitig größtmöglicher Schonung ihrer Schallrillen.
THORENS-Plattenspieler besitzen ein besonders schweres Chassis aus einem akustisch stark
dämpfenden Holzwerkstoff. Dadurch werden störende, die Klangeigenschaften beeinträchtigende,
Resonanzen unterdrückt. Sein äußerst ruhig laufender Synchronmotor wird aus einem präzise arbei-
tenden elektronischen Generator gespeist. Er hält störende Einflüsse, die vom Stromnetz
kommen könnten, vom Gerät fern.
Der TD 295 MK IV ist ein Präzisionsgerät, das bei sachgemäßer Behandlung
über viele Jahre seine hervorragenden Eigenschaften behält. Bitte lesen Sie
diese Bedienungsanleitung, bevor Sie Ihr Gerät auspacken und in Betrieb nehmen.
Sie vermeiden dadurch Schäden am Gerät und an Ihren Schallplatten.
Ihr Thorens-Team
4
Verwendung
Ihr Plattenspieler wurde ausschließlich zur Verwendung
in geschlossenen Räumen konstruiert. Bitte verwenden
Sie ihn deshalb nur in Wohnräumen. Achten Sie darauf,
dass er keiner Feuchtigkeit ausgesetzt wird. Das externe
Netzteil wird mit 230 V Netzspannung betrieben. Bitte
ziehen Sie vor dem Öffnen unbedingt den Netzstecker.
1. Aufbau des Gerätes
Den Gummiantriebsriemen um den inneren Platten-
teller und die Riemenscheibe legen. Dann den äußeren
Plattenteller auf den Innenteller aufsetzen und die Filz-
matte auflegen (Abbildung 1).
Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,
Motor-Riemenscheibe und der Lauffläche des inneren
Plattentellers. Falls notwendig, sind diese Teile mit
einem in reinem Alkohol getränkten, nicht fasernden
Lappen zu reinigen.
Nun wird die Staubschutzhaube in die Scharniere am
Chassis eingeschoben (Abbildung 2).

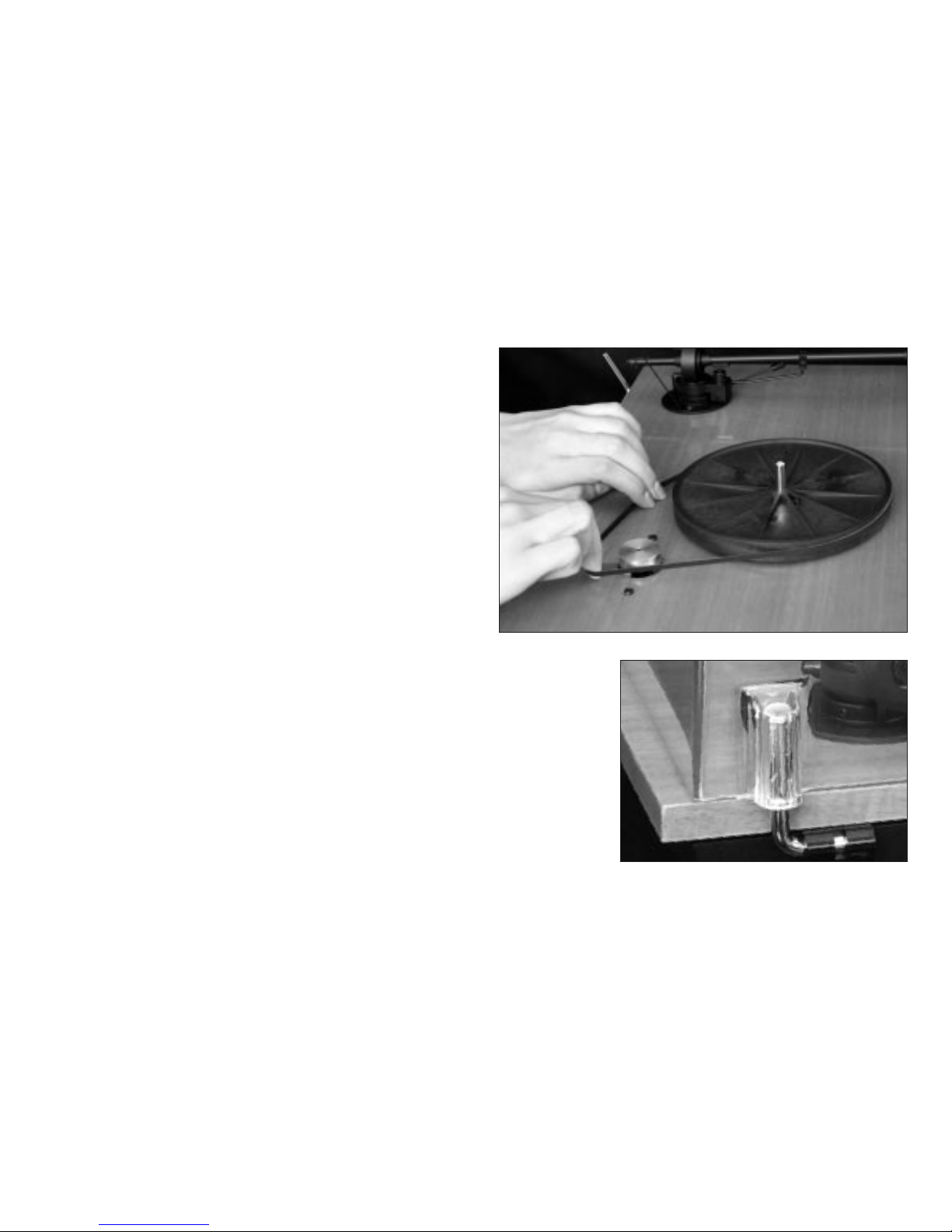

Abbildung1
Abbildung 2
5
2. Anschließen und Aufstellen
des Plattenspielers
Durch die Auswahl eines entsprechenden THORENS-Netz-
transformators kann der Plattenspieler an allen vorkommen-
den Netzwechselspannungen betrieben werden. Der Nieder-
spannungsstecker am Kabel des Steckernetztransformators
wird in die entsprechende Buchse an der Geräterückseite
gesteckt (Abbildung 3).
Verbinden Sie das mitgelieferte Cinchkabel mit den Cinch-
buchsen am Plattenspieler und den Phono-Anschlußbuch-
sen an Ihrem Verstärker (Achten Sie hierbei auf korrekte
Verpolung). Die getrennt geführte Litze stellt die Erd- oder
Masseverbindung her. Verbinden Sie diese mit der
Masseschraube am Plattenspieler und am Verstärker. Besitzt
Ihr Verstärker keine Masseschraube, so können Sie das Kabel
am Außenrand einer nicht benutzten Eingangsbuchse anklem-
men (Abbildung 4).
Für Verstärker mit einer 5-poligen Eingangsbuchse nach DIN
benötigen Sie ein Adapterkabel von Ihrem Fachhändler.
Die vielen Möglichkeiten beim Erdanschluß führen manch-
mal zu einer fehlerhaften Erdverbindung. Sie äußert sich in

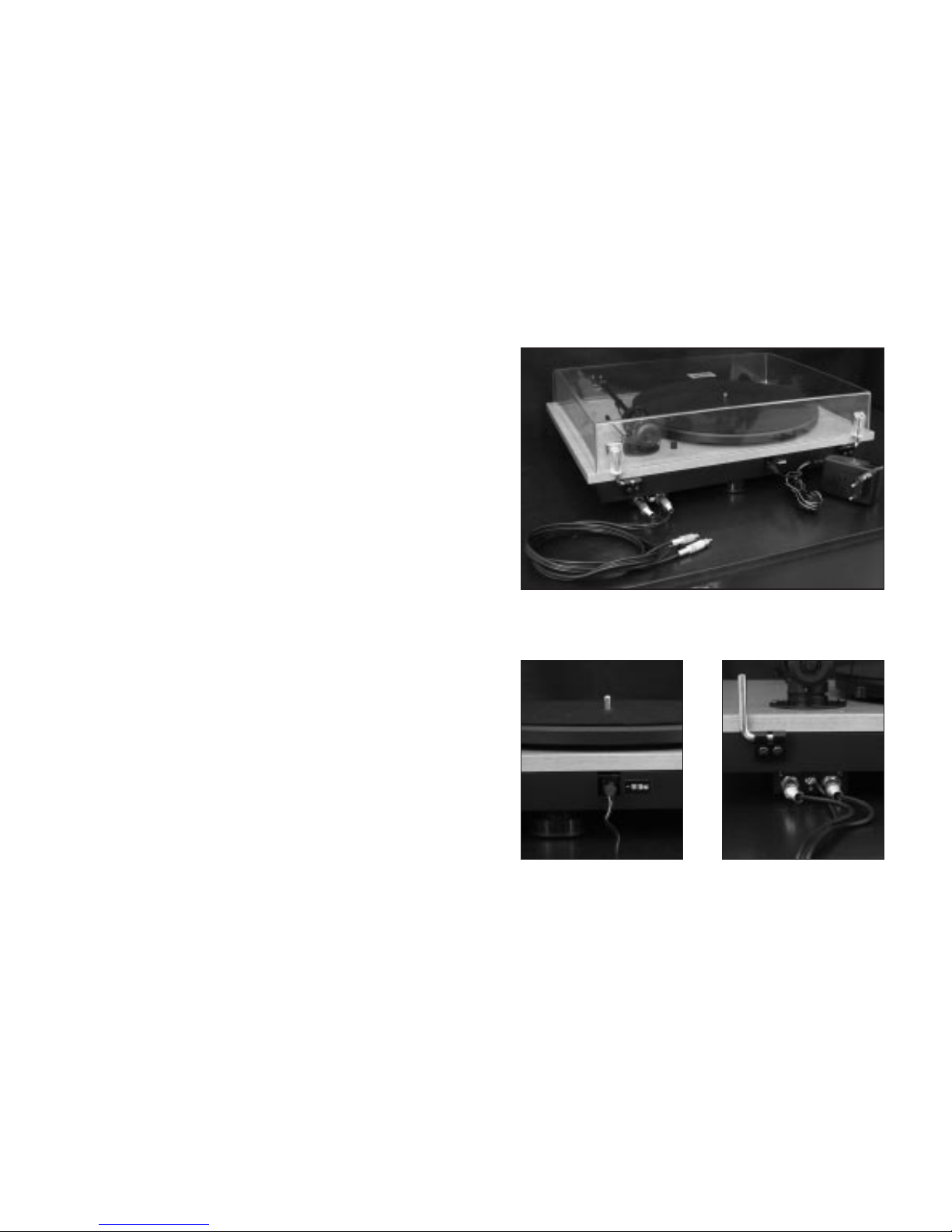

Rückansicht
Abbildung 3 Abbildung 4
6
einem Brummgeräusch in den Lautsprechern, dessen
Lautstärke sich mit dem Lautstärkeregler beeinflussen
lässt. Bei seinem Auftreten sollte zunächst untersucht
werden, ob die Masseverbindung einen sicheren Kontakt
am Verstärker aufweist.
Ist dieses Brummgeräusch durch eigene Versuche mit der
Erdverbindung nicht zu beseitigen, sollten Sie sich mit Ih-
rem Fachhändler in Verbindung setzten.
Eine weitere Quelle für Brummstörungen stellt die mögli-
che magnetische Einstrahlung des Netzteiles anderer Gerä-
te (z.B. Verstärker, Receiver, CD-Player, Tuner usw.) auf das
Tonabnehmersystem dar. Solche Fehlerursachen kann man
leicht selbst ermitteln, indem man die Aufstellung des
Plattenspielers gegenüber den anderen Geräten verändert.
Obwohl THORENS-Plattenspieler gegenüber Erschütterun-
3. Tonarm und Tonabnehmersystem
Wurde der Plattenspieler mit einem bereits montierten
Tonabnehmer geliefert, so brauchen die nachfolgenden
ersten Absätze dieses Kapitels, die sich mit der Montage
befassen, nicht beachtet werden.
gen sehr unempfindlich sind, stellen diese ein generelles
Problem bei der Plattenwiedergabe mit hochwertigen
Tonabnehmern dar. Man wähle ein stabiles Möbel für seine
Aufstellung und vermeide die Nähe von Lautsprechern.
Bisweilen reicht dies in älteren Häusern mit Holzbalken-
decken nicht aus. Hier hilft meistens die Aufstellung des
Plattenspielers auf einer Konsole, die mit geeigneten
Konsolenträgern an eine tragende Zimmerwand ge-
schraubt ist.

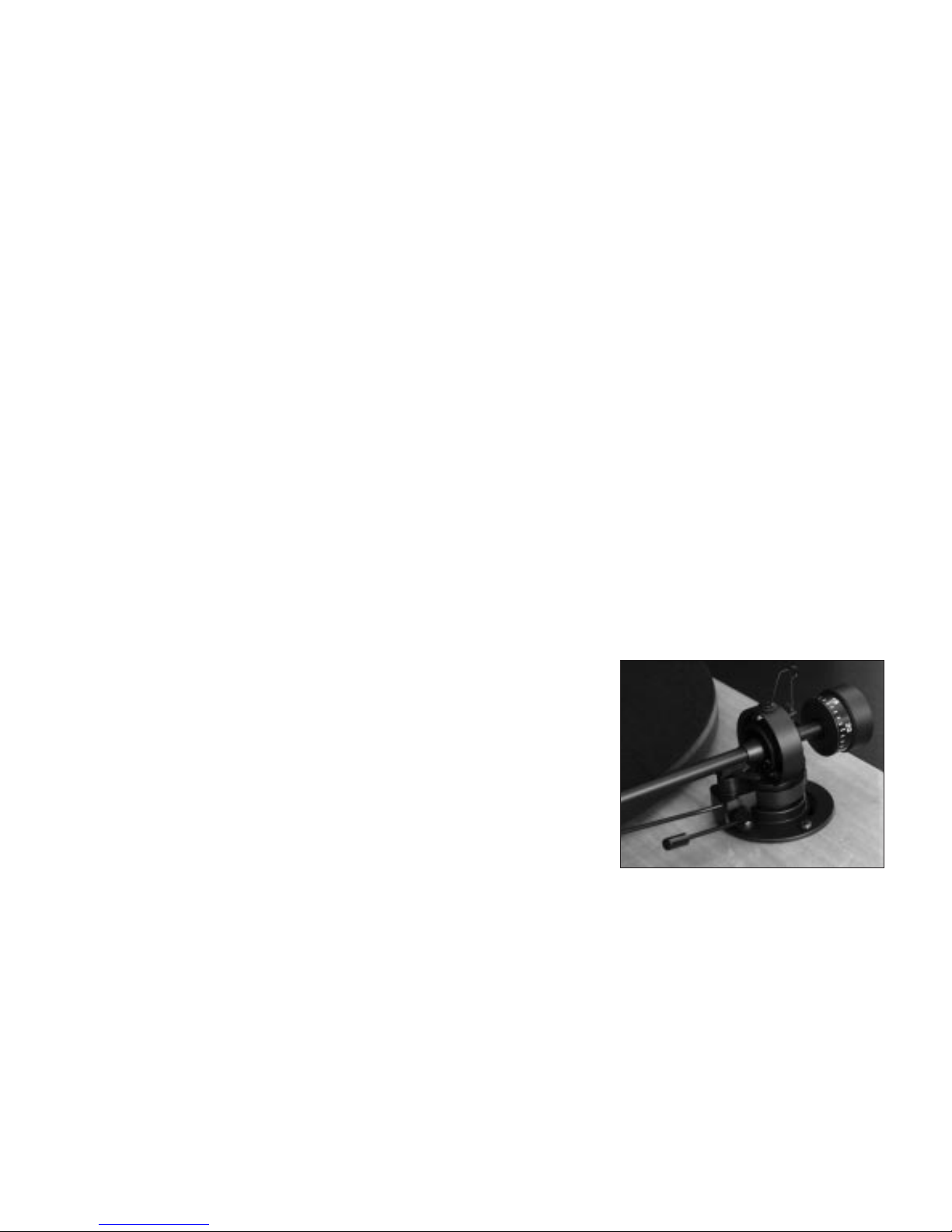

Abbildung 5
7
3.1. Montage und Justierung des Tonabnehmers
Am Tonarm TP 41 (Abbildung 5) können nahezu alle auf
dem Markt befindlichen Tonabnehmer mit dem standar-
disierten Abstand der Befestigungslöcher von 12,5 mm
(1/2 inch) montiert werden.
Die vier farblich gekennzeichneten Anschlußlitzen wer-
den auf die entsprechenden Anschluß-Stifte (gleiche
Farbe) des Tonabnehmersystems geschoben. Ältere
Tonabnehmer weisen manchmal diese Kennfarben nicht
auf. Es bedeutet:
Weiß – linker Kanal, Innenleiter, (Signal)
Blau – linker Kanal, Außenleiter, (Masse)
Rot – rechter Kanal, Innenleiter, (Signal)
Grün – rechter Kanal, Außenleiter, (Masse)
3.2. Technische Daten Audio Technika AT-95E
• Auflagekraft: 1,5 – 2,5 g
• Empf. Auflagekraft: 2 g
4. Einstellen der Auflagekraft
Das Gegengewicht wird von hinten auf das Tonarmrohr
geschoben und im Uhrzeigersinn aufgedreht.
Der Tonarm wird nun bei abgesenktem Lift zwischen
Tonarmstütze und Plattenteller postiert (Abbildung 6).
Durch verdrehen des Gegengewichts wird jetzt der
Tonarm ausbalanciert. Danach wird der Tonarm wieder in
die Tonarmstütze eingerastet. Zur Einstellung der Auf-
lagekraft wird nun das Gegengewicht mit einer Hand am
Verdrehen gehindert, während mit der anderen Hand die
vorne am Gegengewicht befindliche Skalenscheibe auf
Null gedreht wird. D.h., die Ziffer Null muß senkrecht
über dem Einstellstrich des Tonarmrohres stehen.

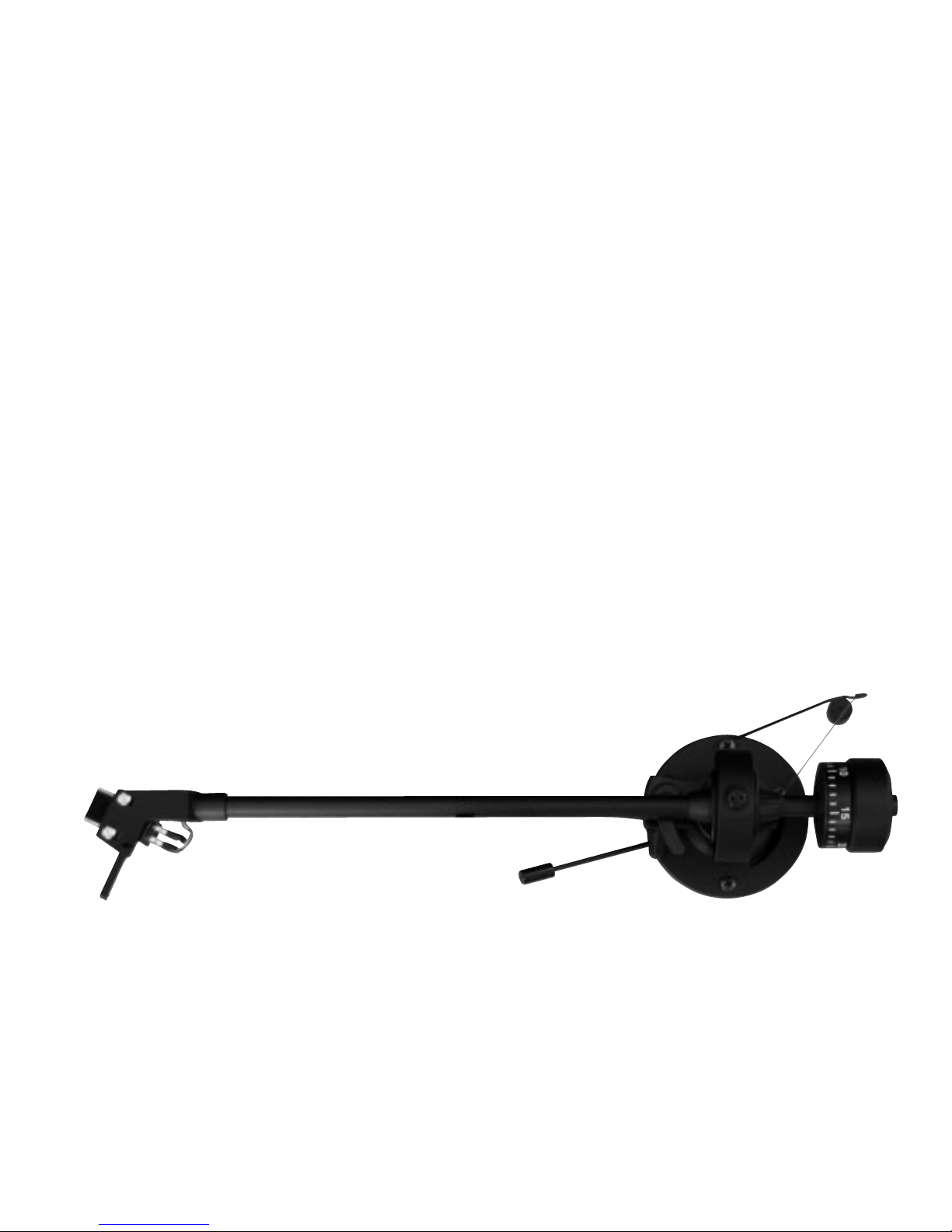

Abbildung 6
Die gewünschte
Auflagekraft kann
nun durch Verdre-
hen des Gegenge-
wichtes im Uhrzei-
gersinn eingestellt
werden.
8
5. Einstellen der Antiskatingkraft
Die Reibung zwischen dem Abtastdiamant und der
Schallrille erzeugt eine Kraft, die den Tonarm nach innen
in Richtung Plattenetikett ziehen will. Man nennt sie
Skatingkraft. Sie ist unerwünscht, denn sie bewirkt, dass
die Auflagekraft auf der Innenwand der Rille stärker als
auf der Außenwand ist.
Mit dem Antiskatinggewicht das am Einhängungsstift des
Tonarmes über den Drahtbügel eingehängt wird, kann
man die Skatingkraft kompensieren.
Weil die Stärke der Skatingkraft von der gewählten
Auflagekraft abhängt, muss man die Antiskatingkraft ent-
sprechend einstellen. Die Einstellbereiche sind in die
Rillen 1, 2 und 3 am Einhängestift aufgeteilt.
Rille 1 = entsprechende Auflagekraft 10 – 15 mN
Rille 2 = entsprechende Auflagekraft 15 – 20 mN
Rille 3 = entsprechende Auflagekraft > 20 mN

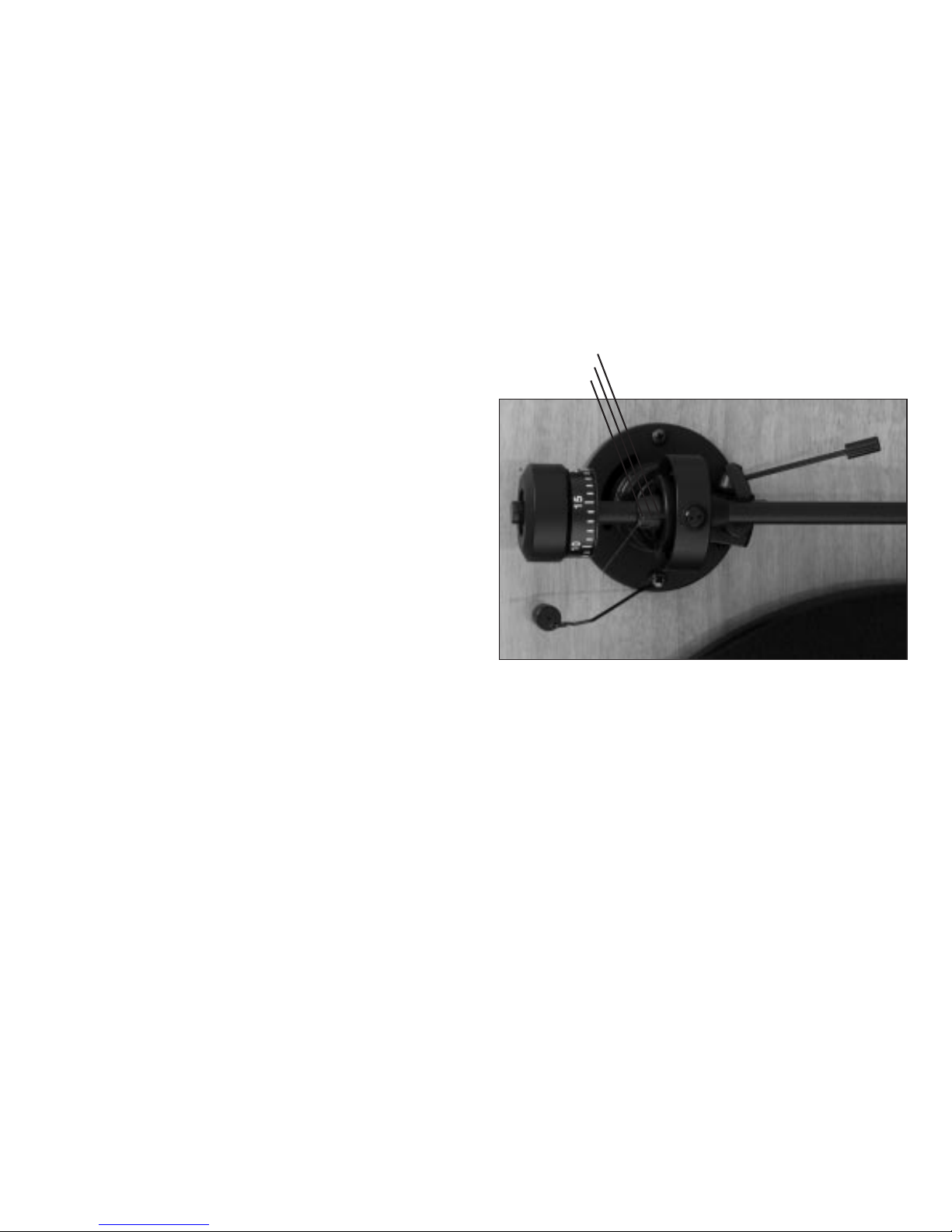

Abbildung 7
Rille 1
Rille 2
Rille 3
9
6. Bedienung des TD 295 MK IV
Der links vom Plattenteller angeordnete Drehknopf dient
zur Wahl der Geschwindigkeiten (33 / 45). Rechts neben
dem Drehknopf befindet sich die Start/Stop-Taste
(Abbildung 8).
6.1. Geschwindigkeitswahl
und Start
Wählen Sie für Langspielplatten mit dem Wahlschalter 33
Umdrehungen pro Minute aus und für kleine Platten 45
Umdrehungen pro Minute.
Zum Starten des Plattenspielers
drücken Sie die Start/Stop-Taste.

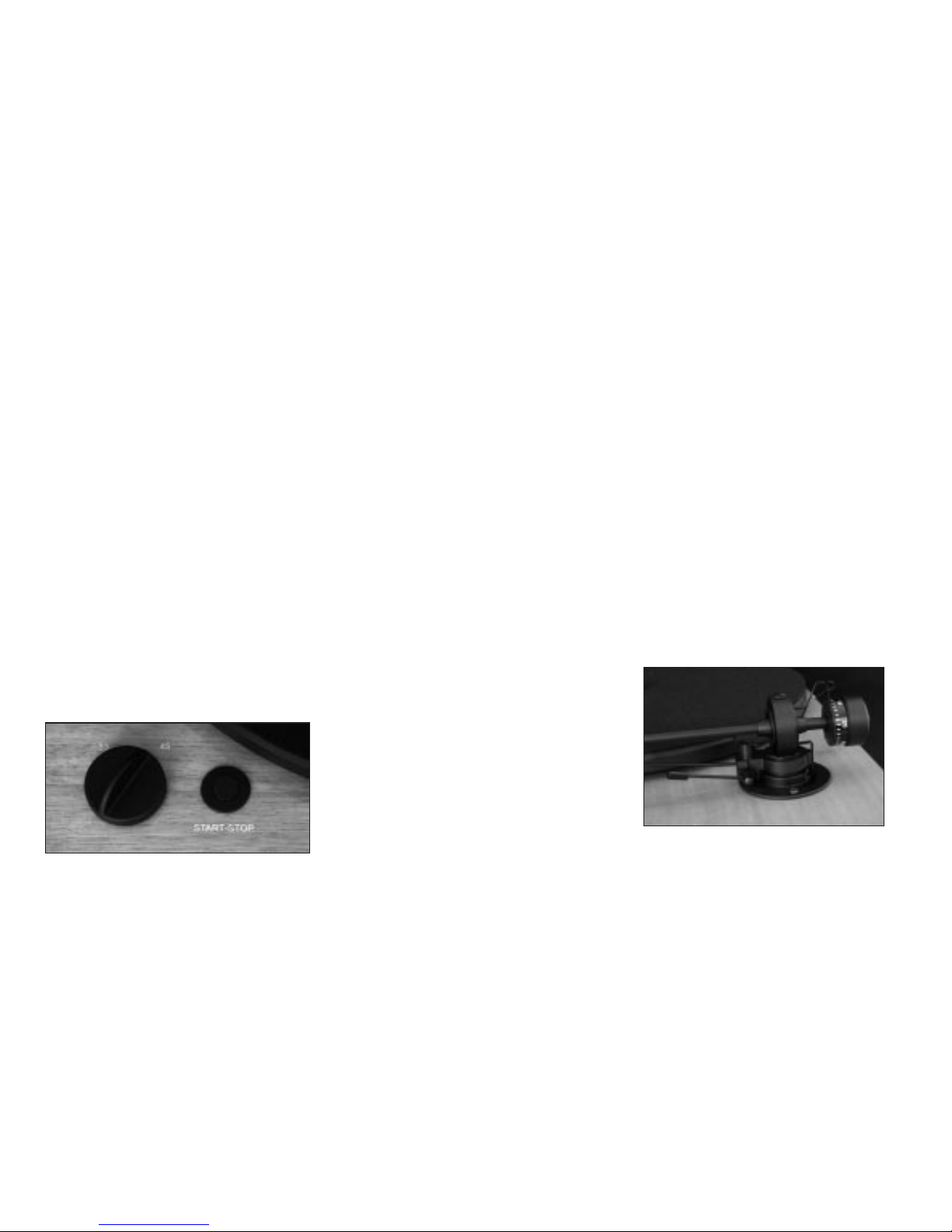

Abbildung 8
7. Tonarmlift
Den Tonarm über die Einlaufrille der Schallplatte oder über
den Anfang des gewünschten Stückes positionieren.
Danach wird durch Umlegen des Lifthebels nach vorne
der Tonarm auf die Schallplatte abgesenkt.
7.1. Endabschaltung
Erreicht der Tonarm die Auslaufrille, so tritt eine elektro-
nische Abschaltvorrichtung in Tätigkeit: Das Gerät wird
ausgeschaltet. Den Tonarm mittels Handlift von der Platte
abheben.
Soll der Plattenspieler
ausgeschaltet wer-
den, bevor der Ton-
arm die Auslaufrille
erreicht hat, drückt
man die Start/Stop-
Taste. Der Tonarm
wird mittels Handlift
von der Platte abge-
hoben.
Abbildung 9
10
Technische Daten
TD 295 MKIV
Antriebsystem: Riemenantrieb
(geschliffener Präzisionsriemen)
Antrieb: elektronisch geregelter
AC-Synchronmotor
Geschwindigkeiten: 33, 45 U/min
Geschwindigkeitsumschaltung: elektronisch
Plattenteller: 304 mm/2,3 kg, nicht magnetisch
Tonarm: Thorens TP 41
mit AT-95E Tonabnehmersystem
Antiskating: Gewicht
Automatik: halbautomatisch
Endabschaltung: optoelektronisch
Kabelkapazität: 160 pF
Stromversorgung: Steckernetzteil verfügbar
für alle wichtigen Stromnetze
Abmessungen (BxTxH): 434 x 339 x 131 mm
Gewicht: 8,5 kg
Farbausführung: Pianolack Schwarz
Pianolack Mahagoni
Pianolack Anis
Für weitere Fragen steht Ihnen unser
Service gerne zur Verfügung unter:
e-mail: [email protected]
Technische Änderungen vorbehalten.
THORENS-Werksgarantie
Wir verpflichten uns, fehlerhafte Teile dieses Gerätes kos-
tenlos zu ersetzen oder das Gerät in unseren, bzw. von uns
anerkannten Vertragswerkstätten kostenlos Instand-
zusetzen, falls es innerhalb der Garantiezeit versagen soll-
te. Diese beträgt 2 Jahre vom Kaufdatum an gerechnet.
Tritt innerhalb der Garantiezeit ein Mangel an Ihrem
Gerät auf, so wenden Sie sich bitte an Ihren Händler. Falls
das Gerät zurückzusenden ist, verpacken Sie es gemäß
den Angaben in der Bedienungsanleitung in der Original-
verpackung. Porto und Versicherung sind vom Absender
zu bezahlen.
Fehler, die durch Nichtbeachtung der Bedienungsanlei-
tung, ferner durch äußere mechanische Einwirkungen
entstehen, sowie Transportschäden sind durch diese Ga-
rantie nicht gedeckt.
Die Garantie erlischt, wenn das Gerät außerhalb des offi-
ziellen THORENS-Service geändert, demontiert oder repa-
riert wurde. NB: Bitte beachten Sie evtl. ergänzende
Garantiebestimmungen unserer jeweiligen Landesvertreter.
Indice
Lingue:
Altri manuali THORENS Giradischi
THORENS
THORENS TD 2035 Manuale utente
THORENS
THORENS mini Manuale utente
THORENS
THORENS TD 2010 Manuale utente
THORENS
THORENS TD 158 Manuale utente
THORENS
THORENS TD 150/II Manuale utente
THORENS
THORENS TD402 DD Manuale utente
THORENS
THORENS TD 550 Manuale utente
THORENS
THORENS TD 295 MK IV Manuale utente
THORENS
THORENS TD 295 MK IV Manuale utente
THORENS
THORENS TD 850 Manuale utente
THORENS
THORENS TD 124 DD Manuale utente
THORENS
THORENS TD 1600 Manuale utente
THORENS
THORENS TD 180 Manuale utente
THORENS
THORENS TD 190-1 Manuale utente
THORENS
THORENS TD160 Manuale utente
THORENS
THORENS TD402 DD Manuale utente
THORENS
THORENS TD 166 MKII Manuale utente
THORENS
THORENS TD 102 A Manuale utente
THORENS
THORENS TD-150 AB series II Manuale utente
THORENS
THORENS TD 160 HD Manuale utente
