U-Line H-1131 Manuale utente

PAGE 1 OF 9 0218 IH-1131

πH -1131

ROLL PAPER TOWEL

DISPENSER

1-800-295-5510

uline.com

OPTIONAL SNAP-IN KEY INSTRUCTIONS

1. Remove snap-in key from the hardware packet.

2. Align snap-in key with lock on the bottom of the

dispenser and push in until it snaps into place.

(See Figure 1).

3. Rotate snap-in key clockwise to open the dispenser.

(See Figure 2)

PARTS

TOOLS NEEDED

Drill Drill Bit Phillips Screwdriver

Dispenser x 1 Metal Key x 1 Plastic Snap-In

Key x 1

Wall Anchor x 5 Screw x 5

Figure 1

Figure 2

1. Open cover to expose inside of decorator strip

window.

2. Slide decorator strip into place, making sure the

decorator strip is held by the plastic guides.

(See Figure 3)

3. Close cover firmly and lock.

Figure 3

DECORATOR STRIP INSTALLATION INSTRUCTIONS

Decorator Strip Decorator Strip Window

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0218 IH-1131

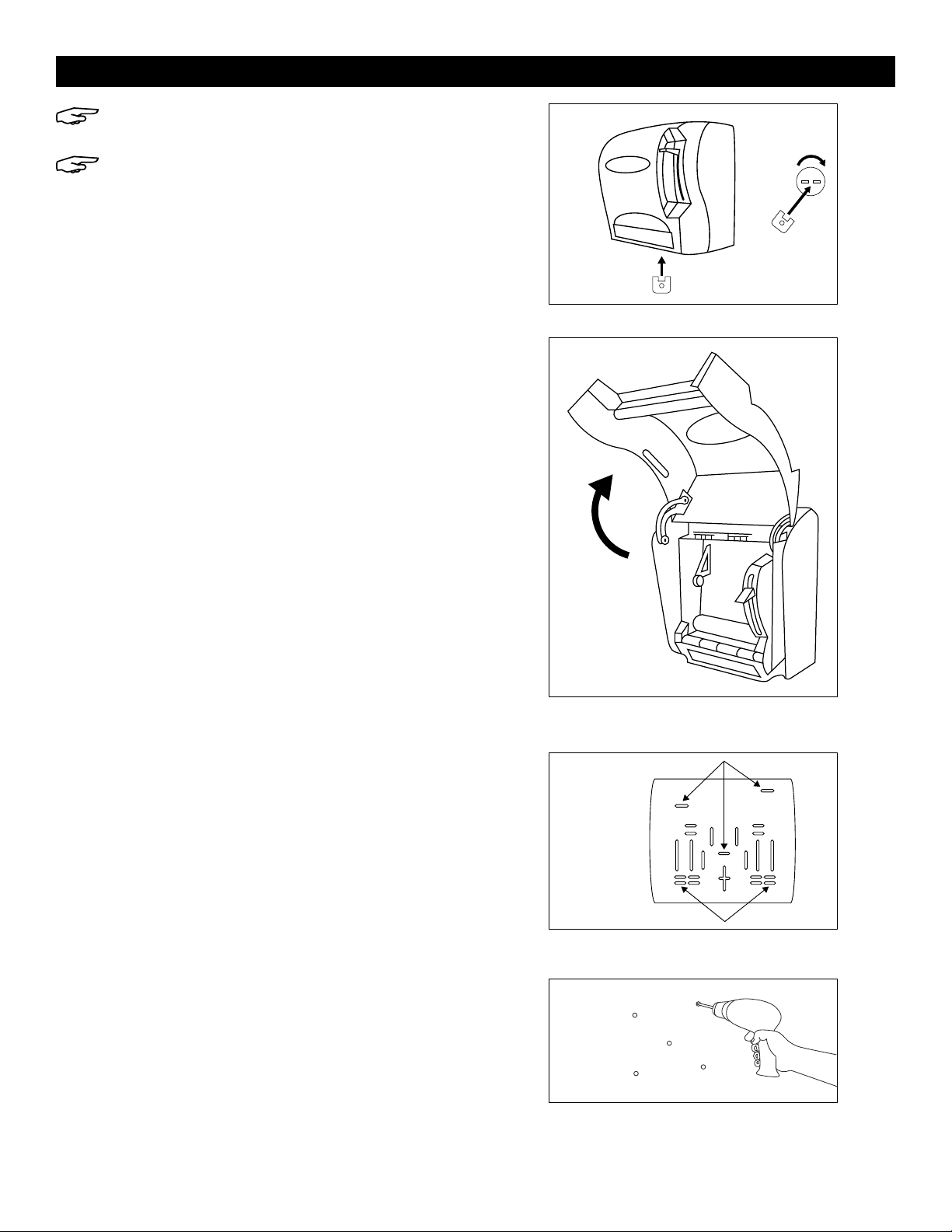

NOTE: Recommended mounting height is 45"

from the floor to bottom of dispenser.

NOTE: Ensure that proper mounting hardware

is used for appropriate wall composition as

enclosed hardware may not be compatible

with your wall surface.

1. Insert the key into the lock opening on the bottom of

dispenser and rotate clockwise until the cover pops

open. (See Figure 4)

2. Open dispenser cover and hold dispenser to ideal

mounting place on wall. (See Figure 5)

3. Mark the holes on the wall where screws will be

inserted. (See Figure 6)

4. Drill into wall at five marked locations with an

appropriate drill bit. (See Figure 7)

5. Hold dispenser to wall so holes in dispenser match

up with previously drilled holes in wall. Insert wall

anchors and screws. (See Figure 6)

MOUNTING INSTRUCTIONS

Figure 4

Figure 5

Figure 6

Figure 7

PAGE 3 OF 9 0218 IH-1131

πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA

1-800-295-5510

uline.com

1. When the main roll reaches a diameter of

approximately 3" it may be used as a stub roll.

Remove the main roll from the upper roll holders

and lock it onto the lower roll holders.

(See Figure 10)

2. Drape paper over the black rubber roller. Load the

main roll as previously described on page 2.

Figure 10

STUB ROLL LOADING INSTRUCTIONS

1. Open dispenser cover completely.

(See Figure 5)

2. Push a roll of product into the holders and release

when the core becomes engaged. Ensure that the

paper feeds from beneath the roll. (See Figure 8)

3. Drape the paper over the black rubber roller and

close the cover firmly until it locks. (See Figure 9)

4. Begin dispensing.

LOADING INSTRUCTIONS

Figure 8

Figure 9

PAGE 4 OF 9 0218 IH-1131

πH -1131

DESPACHADOR DE

TOALLAS DE PAPEL

EN ROLLO

01-800-295-5510

uline.mx

INSTRUCCIONES PARA LA LLAVE A PRESIÓN OPCIONAL

1. Retire la llave a presión del paquete de herrajes.

2. Alinee la llave a presión con la cerradura ubicada

en la parte inferior del despachador y presione

hasta que encaje en su sitio. (Vea Diagrama 1).

3. Gire la llave a presión en el sentido de las agujas

del reloj para abrir el despachador.

(Vea Diagrama 2)

PARTES

HERRAMIENTAS NECESARIAS

Taladro Broca de

Taladro

Desarmador Phillips

1 Despachador 1 Llave

Metálica

1 Llave a

Presión de

Plástico

5 Taquetes 5 Tornillos

Diagrama 1

Diagrama 2

1. Abra la cubierta para dejar a la vista la parte

interior de la ventana para la tira decorativa.

2. Deslice la tira decorativa hasta colocarla en

posición, asegurándose de que quede sujeta por

las guías de plástico. (Vea Diagrama 3)

3. Cierre la cubierta con firmeza y asegúrela.

Diagrama 3

INSTRUCCIONES DE INSTALACIÓN DE LA TIRA DECORATIVA

Tira Decorativa Ventana para la Tira

Decorativa

PAGE 5 OF 9 0218 IH-1131

Diagrama 5

Diagrama 6

Diagrama 7

NOTA: La altura de montaje recomendada es

de 1.14 m (45") desde el suelo hasta la parte

inferior del despachador.

NOTA: Asegúrese de utilizar herrajes de

montaje adecuados para la composición de

pared apropiada dado que los herrajes que

se incluyen podrían no ser compatibles con la

superficie de su pared.

1. Inserte la llave en la cerradura ubicada en la parte

inferior del despachador y gírela en el sentido de

las agujas del reloj hasta que la cubierta se abra.

(Vea Diagrama 4)

2. Abra la cubierta del despachador y sujete el

despachador en el lugar de montaje ideal sobre la

pared. (Vea Diagrama 5)

INSTRUCCIONES DE MONTAJE

Diagrama 4

3. Marque los orificios de la pared en los que se

insertarán los tornillos. (Vea Diagrama 6)

4. Taladre la pared en las cinco ubicaciones

marcadas con una broca de taladro adecuada.

(Vea Diagrama 7)

5. Sostenga el despachador contra la pared de forma

que los orificios del despachador coincidan con los

orificios taladrados previamente en la pared. Inserte

los taquetes y los tornillos. (Vea Diagrama 6)

PAGE 6 OF 9 0218 IH-1131

1. Cuando el rollo principal alcance un diámetro de

aproximadamente 7.6 cm (3") puede utilizarse como

rollo auxiliar. Retire el rollo principal de los soportes

del rodillo superior y sujételo a los soportes del

rodillo inferior. (Vea Diagrama 10)

2. Coloque el papel sobre el rodillo de goma negra.

Coloque el rodillo principal tal y como se ha

descrito previamente en la página 2.

Diagrama 10

INSTRUCCIONES DE CARGA DEL ROLLO AUXILIAR

1. Abra por completo la cubierta del despachador.

(Vea Diagrama 5)

2. Inserte un rollo de producto en los soportes y suelte

cuando el centro se active. Asegúrese de que el

papel salga por debajo del rollo. (Vea Diagrama 8)

3. Coloque el papel sobre el rodillo de goma negra

y cierre la cubierta con firmeza hasta que quede

asegurada. (Vea Diagrama 9)

4. Comience a despachar.

Diagrama 8

Diagrama 9

INSTRUCCIONES DE CARGA

πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA

01-800-295-5510

uline.mx

PAGE 7 OF 9 0218 IH-1131

πH -1131

DISTRIBUTEUR POUR

ROULEAU DE

SERVIETTES EN PAPIER

1-800-295-5510

uline.ca

INSTRUCTIONS RELATIVES À LA CLÉ À ENCLENCHEMENT FACULTATIVE

1. Retirez la clé à enclenchement du paquet de

matériel d'installation.

2. Alignez la clé à enclenchement avec la serrure

en-dessous du distributeur et enfoncez-la jusqu'à ce

qu'elle s'enclenche en position. (Voir Figure1)

3. Tournez la clé à enclenchement dans le sens des

aiguilles d'une montre pour ouvrir le distributeur.

(Voir Figure2)

PIÈCES

OUTILS REQUIS

Perceuse Mèche pour

perceuse

Tournevis cruciforme

Distributeur x 1 Clé en métal

x 1

Clé à

enclenchement

en plastique x 1

Dispositifs

d'ancrage x 5

Vis x 5

Figure1

Figure2

1. Ouvrez le couvercle pour exposer l'intérieur de la

fenêtre pour bande décorative.

2. Faites glisser la bande décorative en place en

veillant à ce qu'elle soit retenue par les guides en

plastique. (Voir Figure3)

3. Fermez solidement le couvercle et verrouillez-le.

Figure3

INSTRUCTIONS D'INSTALLATION DE LA BANDE DÉCORATIVE

Bande décorative Fenêtre pour bande

décorative

PAGE 8 OF 9 0218 IH-1131

Figure5

Figure6

Figure7

REMARQUE: La hauteur de montage

recommandée est de 1,1m (45po) du

plancher au bas du distributeur.

REMARQUE: Veillez à utiliser un matériel

d'installation adéquat adapté à votre mur. Le

matériel d'installation fourni pourrait ne pas

être compatible avec la surface de votre mur.

1. Insérez la clé dans l'ouverture de la serrure

en-dessous du distributeur et tournez-la dans le

sens des aiguilles d'une montre jusqu'à ce que le

couvercle s'ouvre. (Voir Figure4)

2. Ouvrez le couvercle du distributeur et maintenez le

distributeur à la hauteur de montage désirée sur le

mur. (Voir Figure5)

INSTRUCTIONS DE MONTAGE

Figure4

3. Marquez les trous sur le mur à l'emplacement où les

vis seront insérées. (Voir Figure6)

4. Percez le mur aux cinq emplacements marqués

avec une mèche de perceuse appropriée.

(Voir Figure7)

5. Maintenez le distributeur au mur afin de faire

correspondre les trous du distributeur avec les trous

prépercés dans le mur. Insérez les ancrages muraux

et les vis. (Voir Figure6)

PAGE 9 OF 9 0218 IH-1131

1. Lorsque le rouleau principal atteint un diamètre

d'environ 7,6cm (3po), il peut être utilisé comme

rouleau auxiliaire. Retirez le rouleau principal des

supports de rouleau supérieurs et placez-le sur les

supports de rouleau inférieur. (Voir Figure10)

2. Tendez le papier par-dessus le rouleau en

caoutchouc noir. Chargez le rouleau principal tel

que préalablement décrit à l'étape2.

Figure10

INSTRUCTIONS DE CHARGEMENT DU ROULEAU AUXILIAIRE

1. Ouvrez complètement le couvercle du distributeur.

(Voir Figure5)

2. En poussant, placez un rouleau dans les supports

puis relâchez dès que le rouleau central est engagé.

Veillez à ce que le papier se déroule sous le rouleau.

(Voir Figure8)

3. Tendez le papier par-dessus le rouleau en

caoutchouc noir et fermez le couvercle solidement

jusqu'à ce qu'il s'enclenche en position.

(Voir Figure9)

4. Amorcez la distribution.

Figure8

Figure9

INSTRUCTIONS DE CHARGEMENT

πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA

1-800-295-5510

uline.ca
