U-Line H-1918 Manuale utente

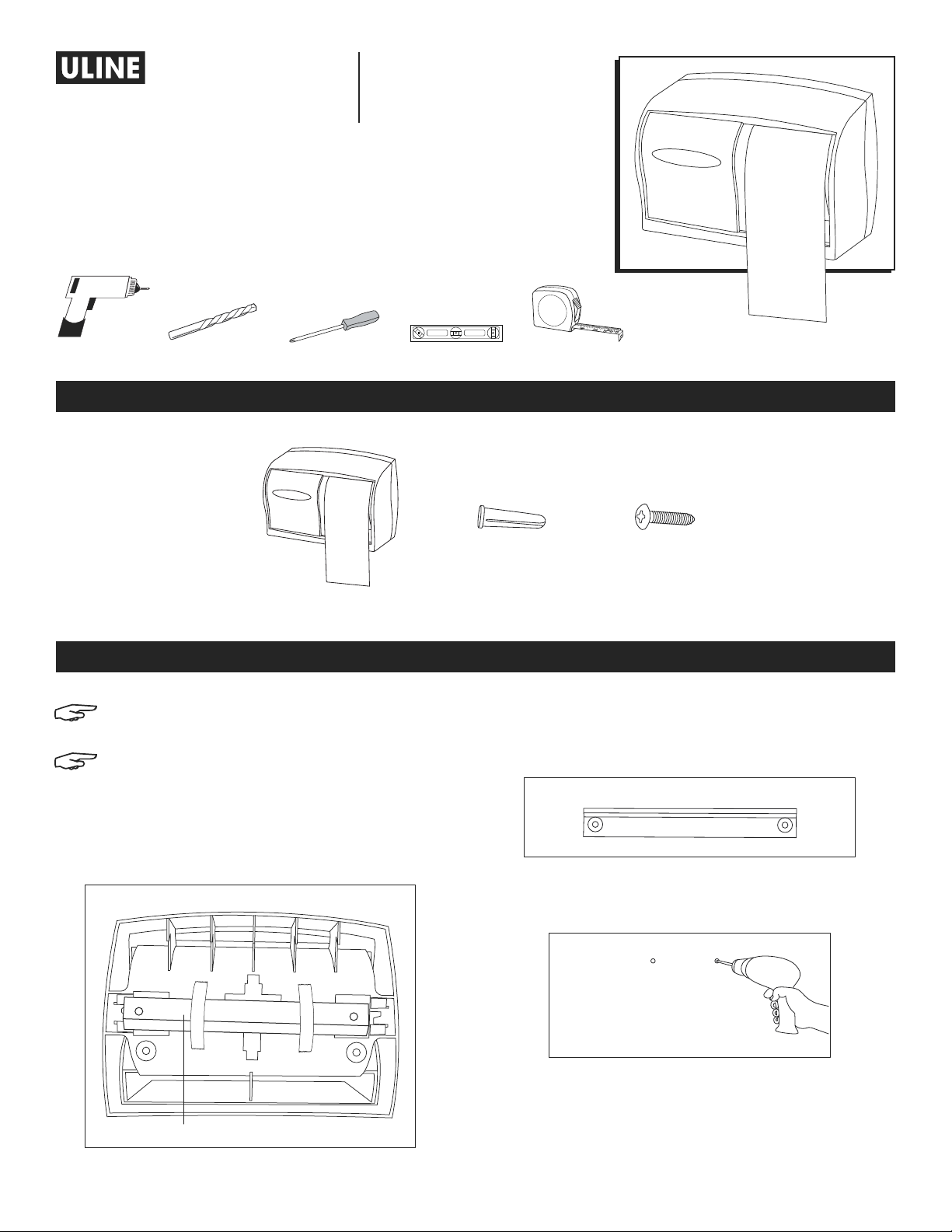

PAGE 1 OF 6 0721 IH-1918

1-800-295-5510

uline.com

SCOTT CORELESS BATH

TISSUE DISPENSER

H-1918

PARTS

NOTE: Recommended mounting height is 36"

from the floor to bottom of dispenser.

NOTE: Ensure that proper mounting hardware

is used for appropriate wall composition as

enclosed hardware may not be compatible

with wall surface.

1. Remove mounting bracket from back of dispenser.

(See Figure 1)

2. Hold mounting bracket to ideal mounting location

and mark two holes where screws will be drilled.

(See Figure 2)

3. Drill into wall with appropriate-sized drill bit. Insert

wall anchors if necessary. (See Figure 3)

MOUNTING INSTRUCTIONS

Figure 1

Mounting Bracket

Figure 2

Dispenser x 1

Wall Anchor x 4 Screw x 4

TOOLS NEEDED

Drill Drill Bit Phillips Screwdriver Level Tape Measure

Figure 3

Para Español, vea páginas 3-4.

Pour le français, consulter les pages 5-6.

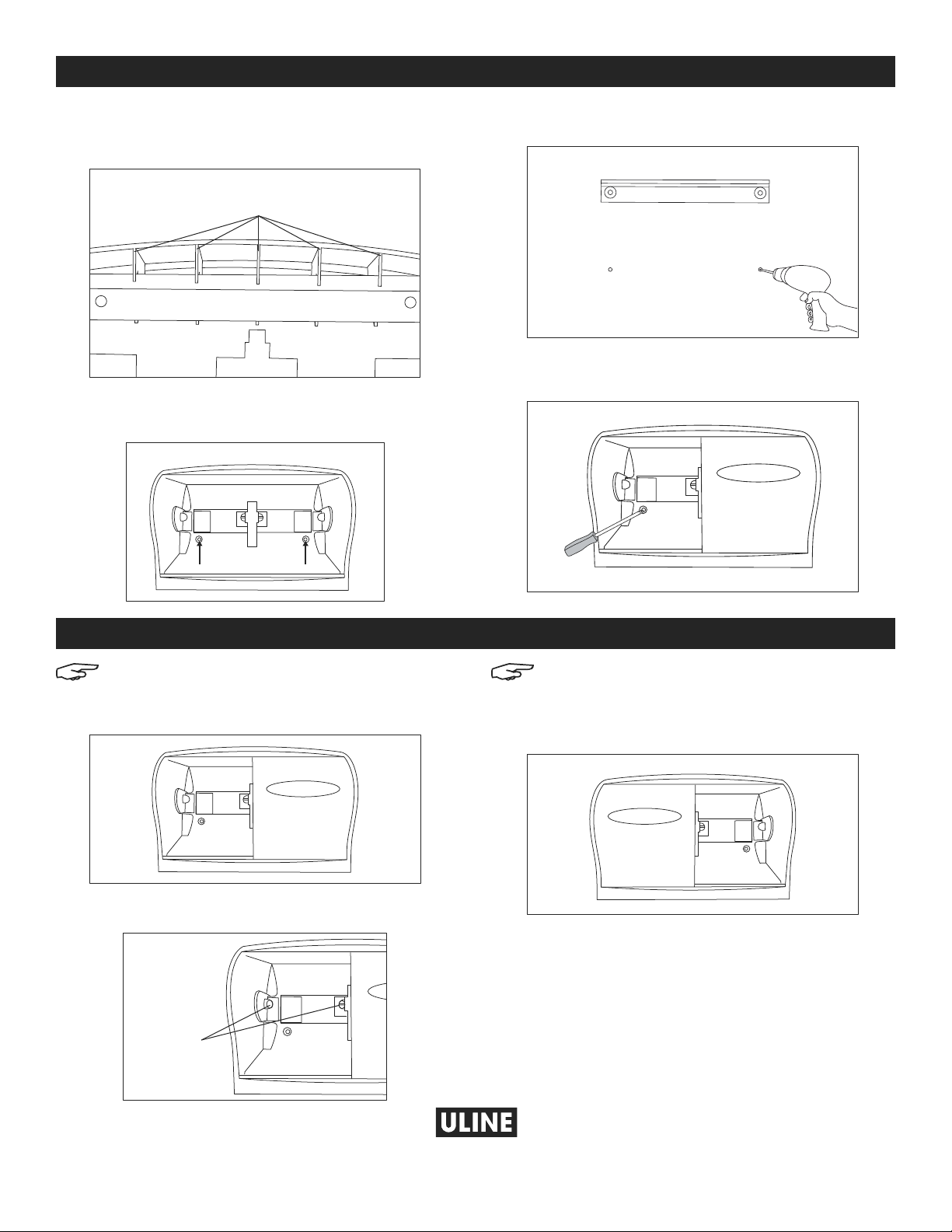

PAGE 2 OF 6 0721 IH-1918

NOTE: The dispenser must be loaded on the left

side first.

1. Slide dispenser door to right. (See Figure 8)

2. Insert roll on left side of dispenser by placing it over

the angled notches on either side. (See Figure 9)

NOTE: The leading edge of the paper should

be in the front of the roll.

3. Slide door to left and insert second roll.

(See Figure 10)

4. Temporarily mount the dispenser onto the wall,

sliding the bracket into place below the back

notches. (See Figure 4)

5. Mark the final two holes onto the wall where screws

will be drilled. (See Figure 5)

6. Remove the dispenser and drill into wall. Insert wall

anchors if necessary. (See Figure 6)

7. Place dispenser back onto the mounting bracket

and insert the last two screws. (See Figure 7)

MOUNTING INSTRUCTIONS CONTINUED

Notches

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

Figure 10

LOADING INSTRUCTIONS

Figure 9

Angled

Notches

-800-295-551

uline.com

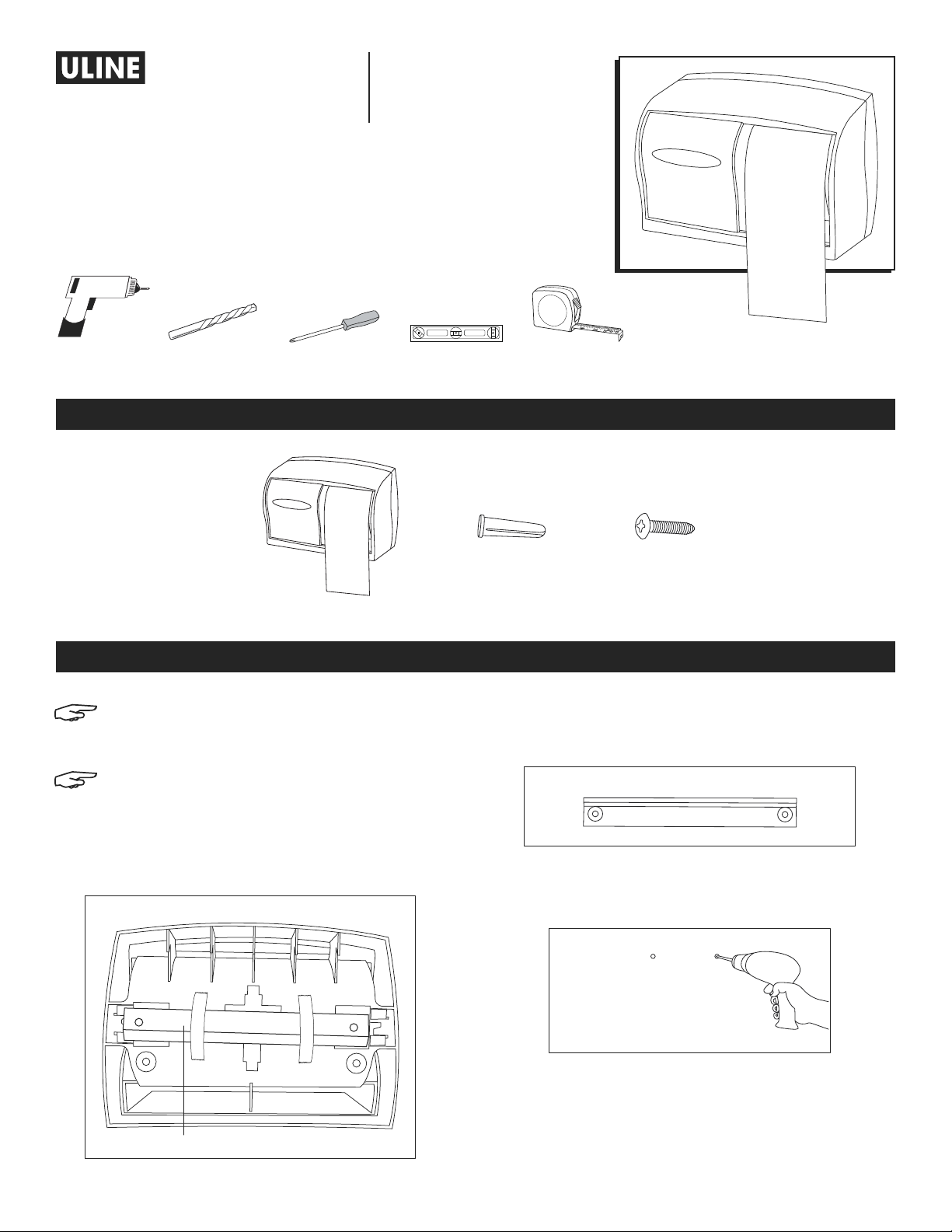

PAGE 3 OF 6 0721 IH-1918

800-295-5510

uline.mx

H-1918

SCOTT DESPACHADOR

DE PAPEL HIGIÉNICO

SIN TUBO

PARTES

NOTA: La altura de instalación recomendada

es de 36" del piso a la parte inferior del

despachador.

NOTA: Asegúrese de utilizar la tornillería de

instalación adecuada para el tipo de pared

ya que la tornillería incluida puede no ser

compatible con la superficie de la pared.

1. Retire el soporte de instalación de la parte posterior

del despachador. (Vea Diagrama 1)

2. Sostenga el soporte de instalación en la ubicación

ideal de instalación y marque dos orificios donde

se colocarán los tornillos. (Vea Diagrama 2)

3. Taladre a la pared con la broca de tamaño

adecuado. Inserte los taquetes si es necesario.

(Vea Diagrama 3)

INSTRUCCIONES DE INSTALACIÓN

Diagrama 1

Soporte de Instalación

Diagrama 2

1 Despachador

4 Taquetes 4 Tornillos

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador de

Cruz

Nivelador Cinta de Medir

Diagrama 3

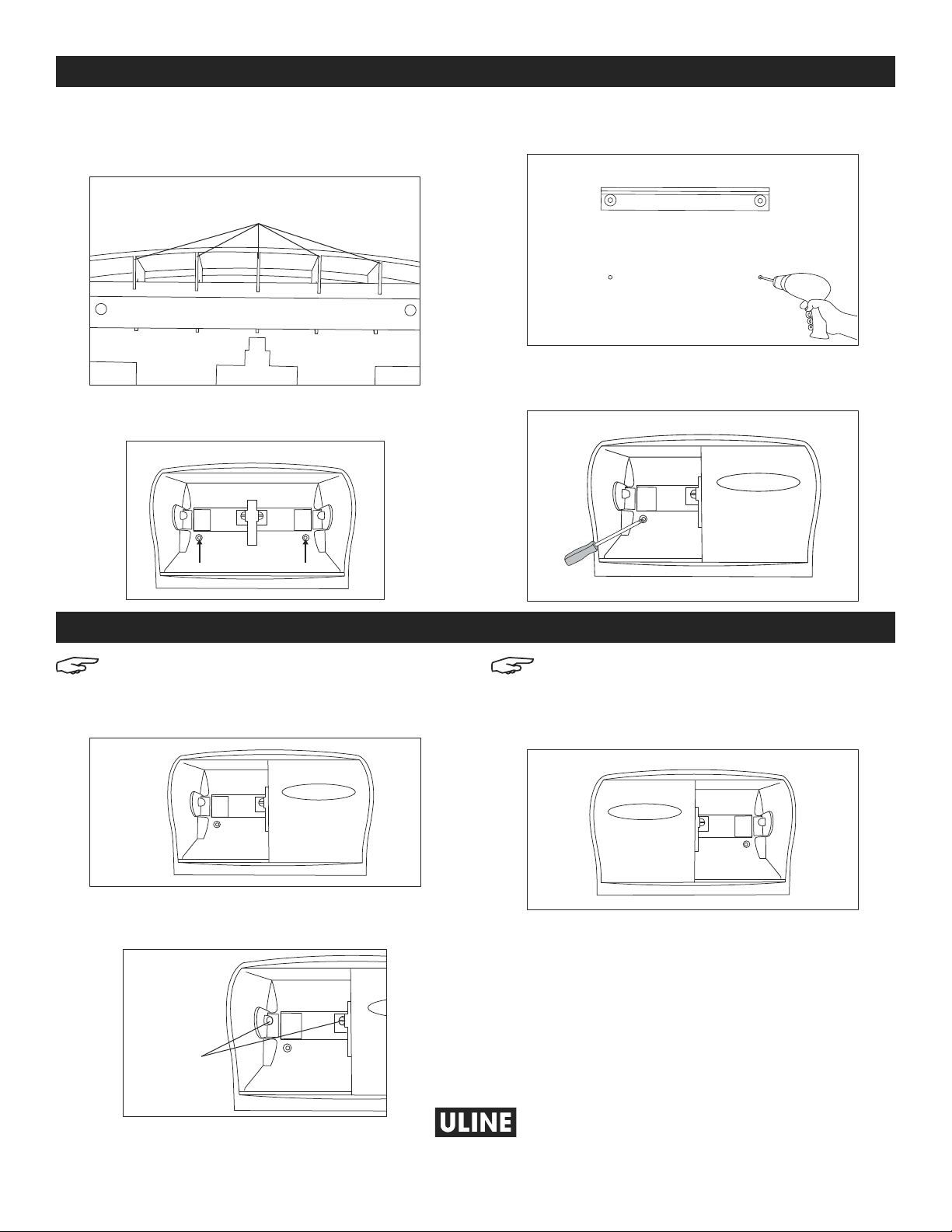

PAGE 4 OF 6 0721 IH-1918

NOTA: El despachador se debe cargar primero por

el lado izquierdo.

1. Deslice la puerta del despachador hacia la derecha.

(Vea Diagrama 8)

2. Inserte el rollo en el lado izquierdo del despachador

colocándolo sobre las muescas en ángulo en cualquiera

de los lados. (Vea Diagrama 9)

NOTA: El borde delantero del papel debe quedar al

frente del rollo.

3. Deslice la puerta hacia la izquierda e inserte el segundo

rollo. (Vea Diagrama 10)

1. Instale temporalmente el despachador en la

pared deslizando el soporte en su lugar por

debajo de las muescas posteriores.

(Vea Diagrama 4)

2. Marque los dos orificios finales en la pared donde

se colocarán los tornillos. (Vea Diagrama 5)

3. Retire el despachador y atorníllelo a la pared.

Inserte los taquetes si es necesario.

(Vea Diagrama 6)

4. Coloque el despachador de nuevo en el soporte

de instalación e inserte los dos últimos tornillos.

(Vea Diagrama 7)

CONTINUACIÓN DE INSTRUCCIONES DE INSTALACIÓN

Muescas

Diagrama 4

Diagrama 5

Diagrama 6

Diagrama 7

Diagrama 8 Diagrama 10

INSTRUCCIONES DE CARGA

Diagrama 9

Muescas

en Ángulo

00-295-551

uline.mx

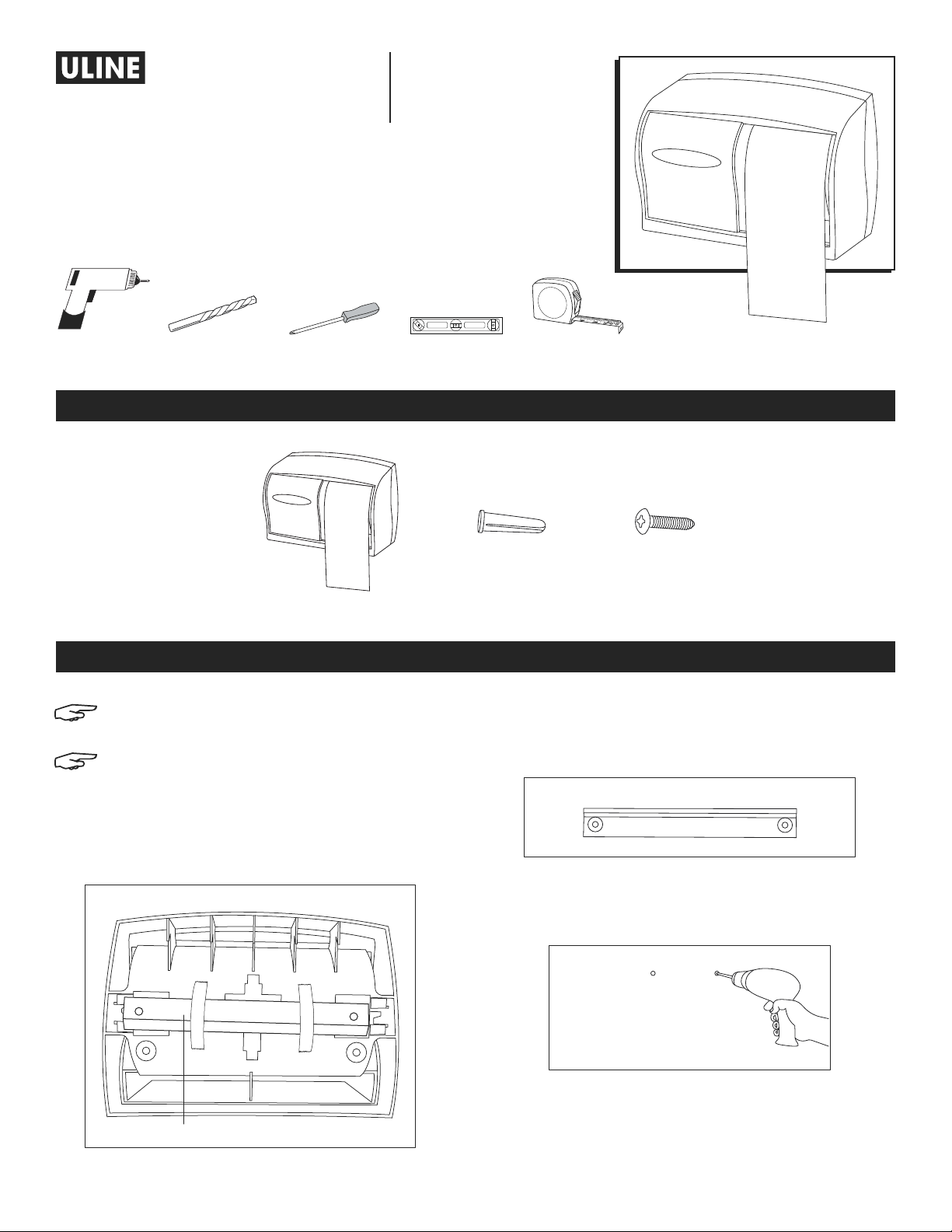

PAGE 5 OF 6 0721 IH-1918

1-800-295-5510

uline.ca

H-1918

SCOTT – DISTRIBUTEUR DE

PAPIER HYGIÉNIQUE SANS

MANDRIN

PIÈCES

REMARQUE : Il est recommandé de fixer le bas

du distributeur à une hauteur de 36 po du sol.

REMARQUE : Assurez-vous que le matériel de

montage utilisé est adapté à la composition

du mur, car le matériel inclus pourrait ne pas

être compatible avec la surface du mur.

1. Retirez le support de montage à l'arrière du

distributeur. (Voir Figure 1)

2. Tenez le support de montage à l'endroit idéal et

marquez deux trous où les vis seront insérées.

(Voir Figure 2)

3. Percez le mur avec une mèche de perceuse de

taille appropriée. Insérez les ancrages muraux si

nécessaire. (Voir Figure 3)

INSTRUCTIONS DE MONTAGE

Figure 1

Support de montage

Figure 2

Distributeur x 1

Ancrage mural x 4 Vis x 4

OUTILS REQUIS

Perceuse Mèche de

perceuse

Tournevis

cruciforme

Niveau à bulles Ruban à mesurer

Figure 3

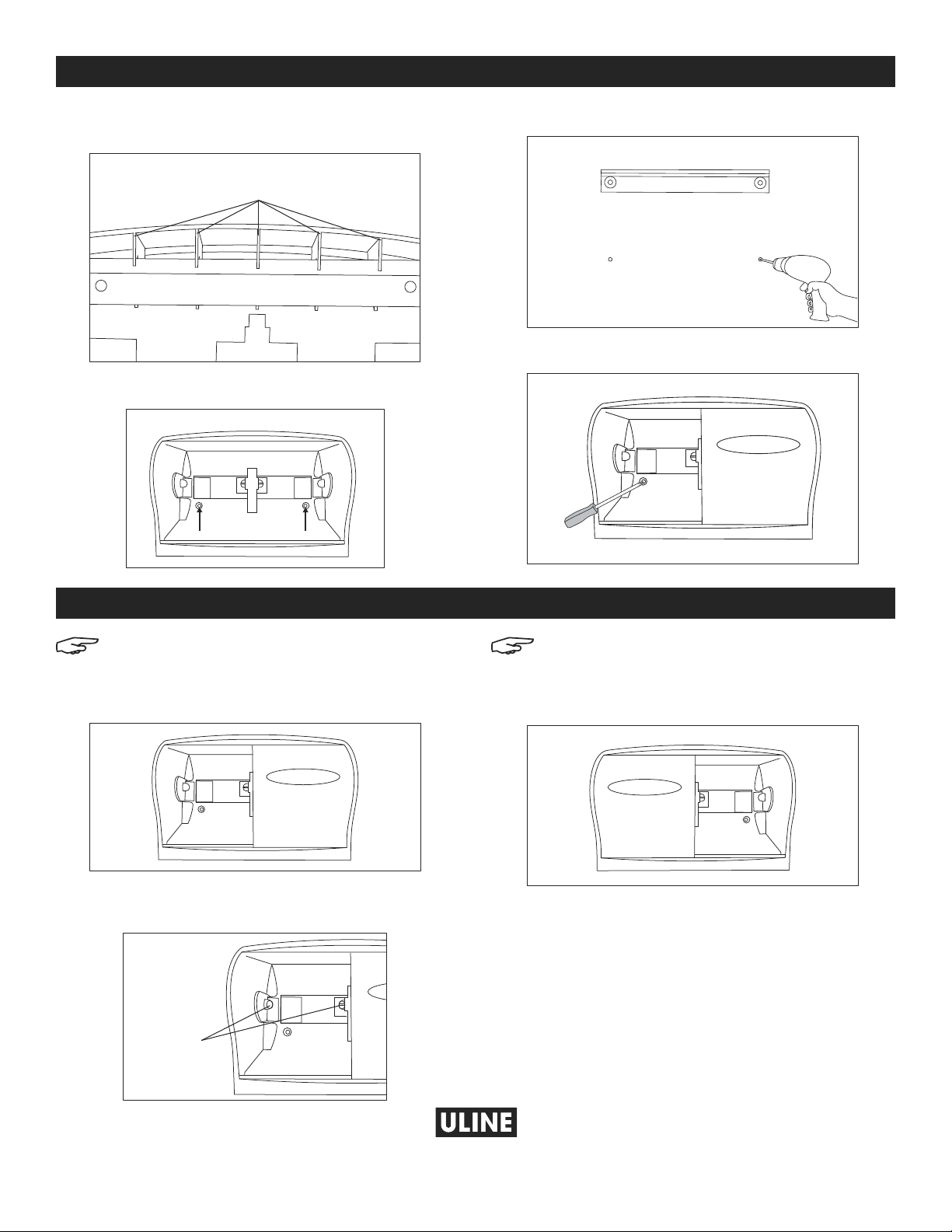

PAGE 6 OF 6 0721 IH-1918

REMARQUE : Le distributeur doit d'abord être chargé

sur le côté gauche.

1. Faites glisser la porte du distributeur vers la droite.

(Voir Figure 8)

2. Insérez le rouleau dans le côté gauche du distributeur en le

plaçant sur les encoches angulaires de chaque côté.

(Voir Figure 9)

REMARQUE : L'amorce du papier doit se trouver à

l'avant du rouleau.

3. Faites glisser la porte vers la gauche et insérez le deuxième

rouleau. (Voir Figure 10)

1. Montez temporairement le distributeur sur le mur, en

glissant le support en place sous les encoches arrière.

(Voir Figure 4)

2. Marquez les deux derniers trous sur le mur où les vis seront

insérées. (Voir Figure 5)

3. Retirez le distributeur et percez le mur. Insérez les ancrages

muraux si nécessaire. (Voir Figure 6)

4. Replacez le distributeur sur le support de montage et

insérez les deux dernières vis. (Voir Figure 7)

INSTRUCTIONS DE MONTAGE SUITE

Encoches

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8 Figure 10

INSTRUCTION DE CHARGEMENT

Figure 9

Encoches

angulaires

-800-295-551

uline.ca
