Universal Blue UCPYRAMID60-19 Manuale utente
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
UCPYRAMID60-19
www.universalblue.es
Campana piramidal 60
Pyramid cooker Hood 60
P.I. Media Legua C/Decenio,1 30565
Las Torres de Cotillas (Murcia)
2
Campana piramidal 60
Pyramid cooker Hood 60
ÍNDICE
ESPAÑOL
1. INSTRUCCIONES DE SEGURIDAD ................................................ 3
2. CARACTERÍSTICAS DEL PRODUCTO ........................................... 6
3. INSTALACIÓN................................................................................ 7
4. FUNCIONAMIENTO ..................................................................... 11
5. MANTENIMIENTO ....................................................................... 11
6. INFORMACION INHERENTE MEDIOAMBIENTE......................... 12
7. SERVICIO POSTVENTA ............................................................... 13
ENGLISH
1. IMPORTANT SAFEGUARDS ........................................................ 16
2. PRODUCT FEATURES.................................................................. 18
3. INSTALLATION............................................................................ 19
4. USING YOUR COOKER HOOD ..................................................... 23
5. MAINTENANCE ........................................................................... 24
6. ENVIRONMENTAL INFORMATION............................................. 25
7. AFTER SALES SERVICE............................................................... 26
3
Felicidades por haber adquirido este producto.
Le recomendamos que dedique algún tiempo a leer
cuidadosamente este Manual de Instrucciones / Instalación con el
fin de hacer un buen uso del mismo.
Lea cuidadosamente todas las instrucciones de seguridad antes de
utilizar el aparato y conserve este Manual de Instrucciones /
Instalación para poder consultarlo en el futuro.
1. INSTRUCCIONES DE SEGURIDAD
POR FAVOR LEA TODAS LAS INSTRUCCIONES CON
CUIDADO ANTES DE UTILIZAR EL PRODUCTO.
ESTE APARATO HA SIDO DISEÑADO PARA USO
DOMÉSTICO EXCLUSIVAMENTE.
•Cuando utilice este aparato, deben seguirse siempre
las siguientes instrucciones de seguridad.
•Asegúrese de que el voltaje de la habitación en la
que se encuentra el aparato corresponde a la que
aparece en la placa de características del mismo y,
que el enchufe esté correctamente conectado a una
toma de tierra.
•Si observa alguna anomalía en su aparato no haga
uso del mismo y contacte con un técnico
especializado.
•Este aparato está diseñado únicamente para ser
utilizado en aplicaciones domésticas y similares.
ESPAÑOL
4
•No intente usar la campana extractora sin los filtros
de grasa o si los filtros tienen demasiada grasa.
•No deje desatendidas las sartenes durante el uso ya
que las grasas o aceites sobrecalentados pueden
prenderse fuego.
•No flamear debajo de la campana extractora.
•PRECAUCIÓN: las piezas accesibles pueden
calentarse cuando el aparato está siendo utilizado.
¡Importante! Siempre apague el suministro eléctrico
de la red eléctrica durante la instalación y el
mantenimiento del aparato.
•La campana extractora debe instalarse de acuerdo
con las instrucciones de instalación que se detallan
en este manual.
•Todos los trabajos de instalación deben ser
realizados por una persona competente o un
electricista cualificado.
•Preste atención a los bordes afilados dentro de la
campana extractora, especialmente durante la
instalación y la limpieza.
•Se deben respetar las distancias mínimas entra la
parte más baja de la campana y la cocina utilizada:
oCocinas de gas: 75 cm
oCocinas eléctricas: 65 cm
oCocinas de carbón o aceite: 75 cm
•Asegúrese de que los conductos no tengan
dobleces ya que esto reducirá la eficiencia de la
campana extractora.
5
•Siempre coloque tapas en ollas y sartenes cuando
cocine en una cocina de gas.
•Cuando se encuentra en el modo de extracción, la
campana de cocina está eliminando el aire de la
habitación. Por favor, asegúrese de que la
habitación tiene la ventilación adecuada.
•Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante, su agente de servicio
o personas cualificadas. Nunca lo reemplace usted
mismo.
•Debe haber una ventilación adecuada de la
habitación cuando se usa la campana extractora
junto con algún aparato de gas, por ejemplo una
encimera.
•Limpie su aparato periódicamente siguiendo las
instrucciones que se detallan en este manual.
•Por razones de seguridad, use unicamente el mismo
tamaño de fijación o tornillo de montaje que se
recomienda en este manual de instrucciones.
•Este aparato puede ser utilizado por niños de 8 años
en adelante y por personas con capacidades físicas,
sensoriales o mentales reducidas o falta de
experiencia y conocimiento si son supervisados o
instruidos acerca del uso del aparato de una manera
segura y comprenden los riesgos involucrados. Los
niños no deben jugar con el aparato. La limpieza y el
mantenimiento del usuario no deben ser hechas por
los niños a menos que sean mayores de 8 años y
estén supervisados. Mantenga el aparato y el cable
fuera del alcance de los niños menores de 8 años.
6

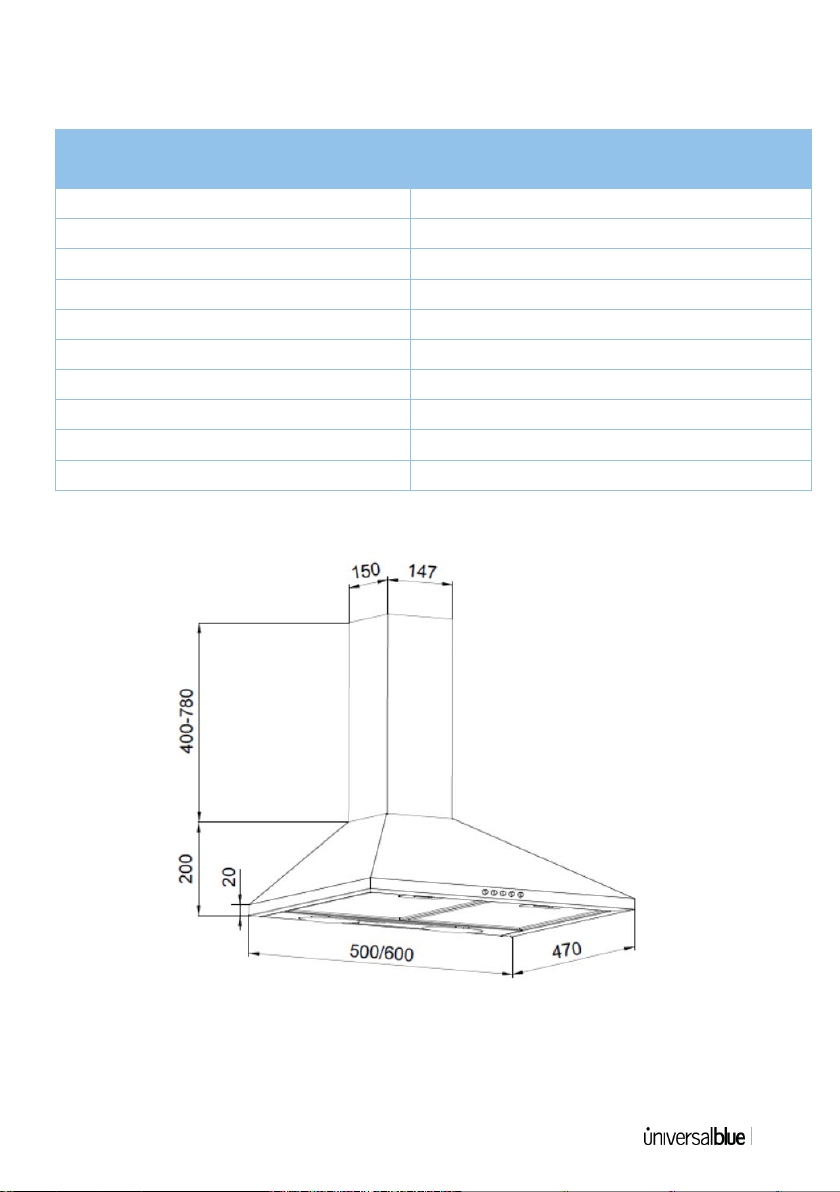

2. CARACTERÍSTICAS DEL PRODUCTO
Campana piramidal 60 cm
Voltaje
220 - 240 V
Frecuencia
50 Hz
Potencia
78 W
Poder de succión real
450 m3/h
Lámpara
2 x 4 W LED
Clase energética
Clase C
Nº de motores
1
Nivel de ruido (db)
59 - 62
Dimensiones del producto
98 x 60 x 47 cm
Voltaje
220 - 240 V
*Poder de succión según ERP: 350m3/h
7
3. INSTALACIÓN
Saque todo el embalaje. Si hay una película de seguridad sobre el
aparato, quítela antes de proceder al montaje del aparato.
Compruebe cuidadosamente si hay daños, si hay alguno notifíquelo
inmediatamente al distribuidor.
El fabricante no se hará responsable de los daños ocasionados al
producto por una instalación incorrecta.
La instalación sólo puede ser llevada a cabo por personal
cualificado.
Se requieren dos o más personas para instalar o mover este
dispositivo. No hacerlo puede causar lesiones físicas.
Instalar el ducto (sólo para campanas con salidas de aire al
exterior)
Precaución: para reducir el riesgo de incendio, se recomienda
utilizar conductos de metal.
•Decida dónde se instalará el conducto. Considere que un
recorrido recto y corto del conducto permitirá que la
campana funcione de manera más eficiente.
•Conductos largos, con codos o transiciones reducirán el
rendimiento de la campana. En la medida de lo possible,
utilize la menor cantidad possible de codos y transiciones.
•El aire no debe descargarse en una chimenea que se utiliza
para extraer los humos de los aparatos que queman gas u
otros combustibles. Deben cumplirse las normas relativas a
la descarga de aire.
8

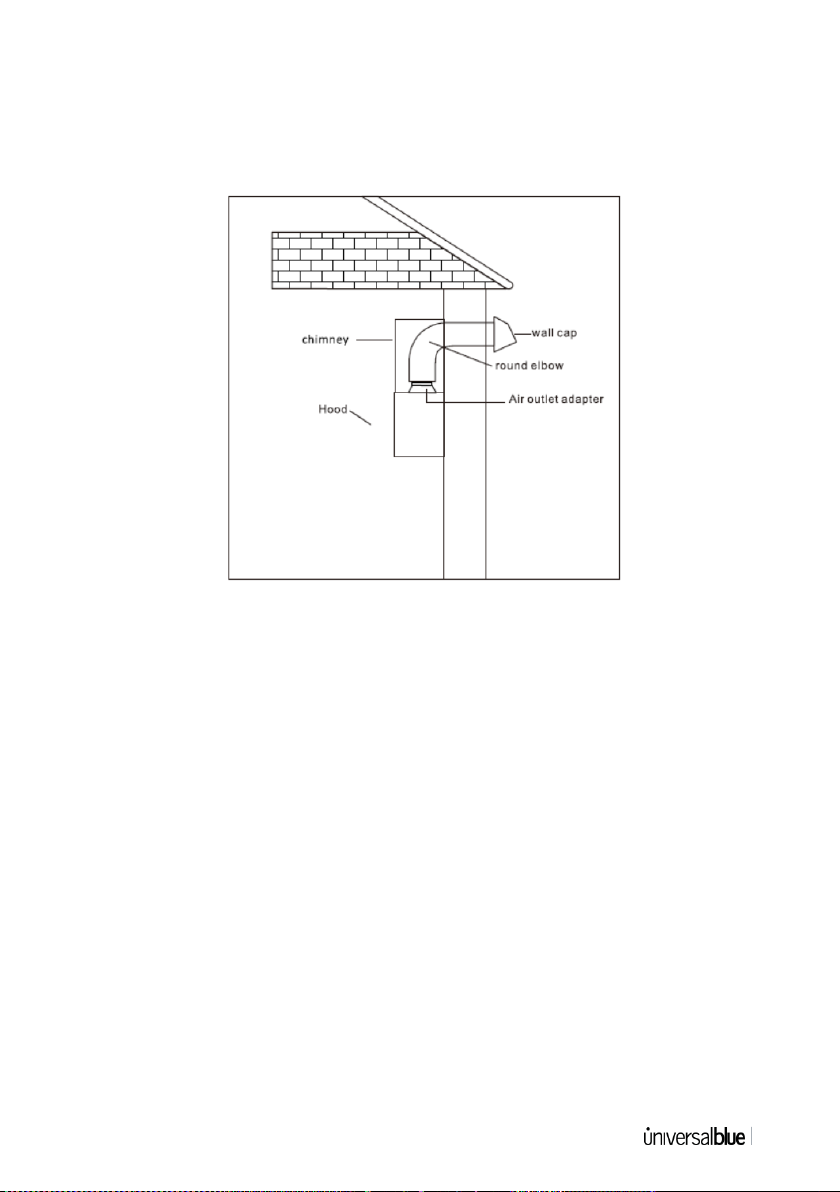

•Instale el conducto. Conecte el conducto metálico redondo a
la tapa y una dichas partes con el cuerpo de la campana. Use
cinta adhesiva para sellar las juntas entre las secciones de
conductos.
Instalación eléctrica
El cableado eléctrico debe ser realizado por una persona o
personas calificadas de acuerdo con todos los códigos y normas
aplicables. Esta campana debe estar correctamente conectada a
tierra. Desconecte la corriente eléctrica en la entrada de servicio
antes del cableado.
Si el cable de alimentación está dañado, debe ser reemplazado por
el fabricante, su agente de servicio o personas con calificaciones
similares para evitar un peligro.
Instalación
A la hora de instalar la campana extractora deberá considerar las
distancias mínimas de seguridad nombradas anteriormente.
9

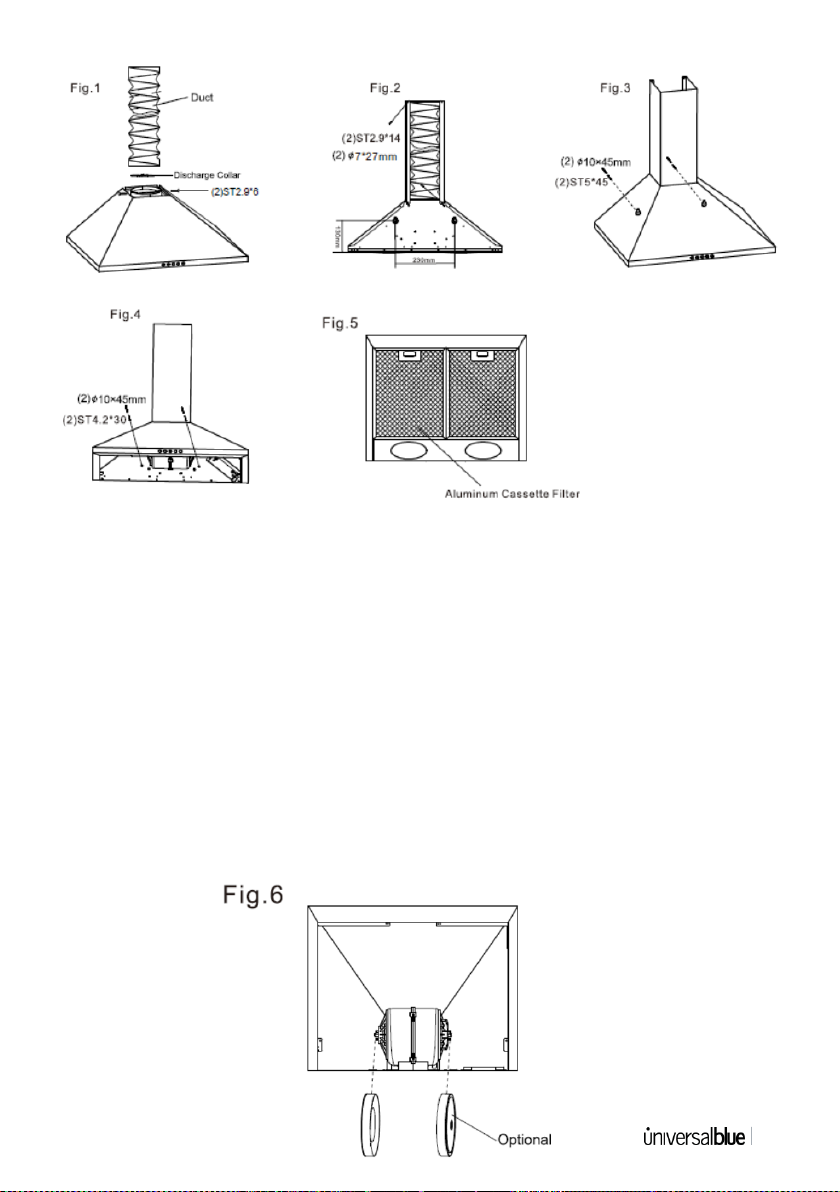

Para instalar la campana extractora, por favor lea detenidamente
las siguientes notas de instalación:
•Fije el conducto de descarga en el adaptador de salida de
aire y use los tornillos (2) ST2.9x6 para sujetar ambas partes.
•Asegure la parte baja de la campana usando los tornillos (2)
M2.9 x 14 mm y ancle con (2) 7 x 27 mm. (Fig 2.)
•Nivele y asegure la campana usando los tornillos (2) ST5x45
y (2) 10 x 45 mm para el anclaje a la pared, entonces fije la
campana (Fig 3). Tenga en cuenta que la distancia entre
estos dos tornillos debe ser 23 cm, y la distancia entre los
tornillos y la parte baja de la campana debe ser 13 cm (Fig
2).
•Saque el filtro del casete de aluminio, nivele la cubierta y
asegúrela a la pared con (2) tornillos de montaje ST4.2 x 30
mm y (2) φ10 x 45 mm anclajes para paneles de yeso (Fig.4).
•Si no es necesario instalar un filtro de carbón, instale el
casete de aluminio y conecte la campana a la red eléctrica,
entonces puede empezar a funcionar (Fig.5).
10
Instalación de los filtros
1. Saque los filtros del casete de aluminio empujando la hebilla
(Fig.5).
2. Fije los filtros de carbón en ambos lados del alojamiento del
motor girando en el sentido de las agujas del reloj.
3. Si desea eliminar los filtros de carbón de las campanas, debe
rotarlos en sentido contrario a las agujas del reloj (Fig.6).
4. Instale los filtros de cassette de aluminio de nuevo después de
fijar/remover los filtros de carbón (Fig.5).
