Unold 86930 Manuale utente
Bedienungsanleitung
Instructions for use |Notice d´utilisation
Gebruiksaanwijzing
Modell 86930
STANDVENTILATOR NEBULA
Impressum:
Bedienungsanleitung Modell 86930
Stand: November 2018 /nr
Copyright ©
Mannheimer Straße 4
68766 Hockenheim
Telefon +49 (0)6205/9418-0
Telefax +49 (0)6205/9418-12
E-Mail [email protected]
Internet www.unold.de 86930_3
INHALTSVERZEICHNIS
Bedienungsanleitung Modell 86930
Technische Daten .................................... 5
Symbolerklärung...................................... 5
Für Ihre Sicherheit................................... 5
Montieren ............................................... 8
Wassertank ............................................ 11
Fernbedienung ........................................ 12
Erklärung der Tasten ................................ 13
Bedienen ................................................ 14
Reinigen und Pflegen............................... 16
Probleme lösen........................................ 17
Garantiebestimmungen ............................ 18
Entsorgung / Umweltschutz ...................... 18
Informationen für den Fachhandel............. 18
Service-Adressen ..................................... 19
Instructions for use Model 86930
Technical Specifications........................... 20
Explanation of the symbols ....................... 20
For your safety......................................... 20
Assembly ................................................ 23
Water tank .............................................. 26
Remote control unit ................................. 27
Explanation of the buttons........................ 28
Operation................................................ 29
Cleaning and care.................................... 31
Solving problems ..................................... 32
Guarantee Conditions............................... 33
Waste Disposal/Environmental Protection ... 33
Service ................................................... 19
Notice d´utilisation Modèle 86930
Spécification technique ........................... 34
Explication des symboles.......................... 34
Pour votre sécurité................................... 34
Montage ................................................. 37
Réservoir à eau........................................ 40
Télécommande ........................................ 41
Explication des touches............................ 42
Utilisation............................................... 43
Nettoyage et entretien.............................. 45
Solutionner les problèmes ........................ 46
Conditions de Garantie............................. 47
Traitement des déchets /
Protection de l’environnement................... 47
Service ................................................... 19
Gebruiksaanwijzing Model 86930
Technische gegevens ............................... 48
Verklaring van de symbolen....................... 48
Voor uw veiligheid.................................... 48
Montage ................................................. 51
Watertank .............................................. 54
Afstandsbediening ................................... 55
Verklaring van de knoppen........................ 56
Bediening ............................................... 57
Reiniging en onderhoud ........................... 59
Probleemoplossing................................... 60
Garantievoorwaarden................................ 61
Verwijderen van afval/Milieubescherming ... 61
Service ................................................... 19
4
Weitere Informationen zu unserem Sortiment erhalten Sie unter www.unold.de
5
Leistung: 90 Watt, 220-240 V~, 50 Hz
Maße: ca. 40,0 x 40,0 x 120,0 cm (L/B/H)
Gewicht: ca. 5,6 kg
Durchmesser: ca. 38 cm
Kabellänge: ca. 160 cm
Material: Kunststoff
Schutzklasse: II, schutzisoliert
Wassertank: 3 l Füllmenge
Ausstattung: Mit Sprühnebelfunktion in 3 Stärken, elektronische
Regelung,3 Geschwindigkeitsstufen, Oszillation zuschaltbar,
Timerfunktion bis max. 7,5 Stunden, Restwasserablauf
Zubehör: Fernbedienung, Bedienungsanleitung
Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design
vorbehalten
BEDIENUNGSANLEITUNG MODELL 86930
FÜR IHRE SICHERHEIT
TECHNISCHE DATEN
Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.
Personen im Haushalt
1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen
mit reduzierten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Reinigung und benutzerseitige Wartung dürfen nicht von Kindern
durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und
werden beaufsichtigt.
4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite
von Kindern unter 8 Jahren auf.
SYMBOLERKLÄRUNG
Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen
nach sich ziehen können oder zu Schäden am Gerät führen.
6
Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes
5. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert
wurde.
6. Achten Sie auf ausreichend Platz am Standort des Geräts. Es
müssen mindestens 50 cm zwischen dem Gerät und anderen
Gegenständen eingehalten werden.
7. Verwenden Sie das Gerät nicht in besonders staubigen Räumen
oder in der Nähe brennbarer Substanzen.
8. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild
anschließen.
9. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder
einem Fernbedienungssystem betrieben werden.
10. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser
oder andere Flüssigkeiten ein – es besteht Lebensgefahr!
11. Öffnen Sie auf keinen Fall das Gehäuse des Geräts, es besteht
die Gefahr eines Stromschlags!
12. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder
ähnliche Verwendungszwecke bestimmt, z. B.
in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
zur Verwendung durch Gäste in Hotels, Motels oder sonstigen
Beherbergungsbetrieben,
in Privatpensionen oder Ferienhäusern.
13. Die Zuleitung muss so verlegt werden, dass ein Stolpern über die
Zuleitung ausgeschlossen ist.
14. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung
keinesfalls um das Gerät.
15. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker
immer am Stecker aus der Steckdose, ziehen Sie keinesfalls am
Anschlusskabel.
16. Achten Sie darauf, dass die verwendete Steckdose leicht
zugänglich ist, damit der Stecker bei Gefahr schnell
herausgezogen werden kann.
17. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über
Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.
18. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn
dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel
7
bitte vollständig ab und beachten Sie die Leistungsgrenzen des
jeweiligen Kabels.
19. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
20. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen
betrieben werden – Stromschlaggefahr!
21. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
22. Die Finger oder Gegenstände wie Nadeln, Stifte usw. dürfen
nicht durch das Korbgitter in das Innere des Geräts geführt
werden – Verletzungsgefahr!
23. Vorsicht ist geboten, damit sich lange Haare nicht im Flügelrad
verfangen.
24. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung
auf Verschleiß oder Beschädigungen. Bei Beschädigung des
Anschlusskabels oder anderer Teile senden Sie das Gerät bitte
zur Überprüfung und Reparatur an unseren Kundendienst.
Unsachgemäße Reparaturen können zu erheblichen Gefahren
für den Benutzer führen und haben den Ausschluss der Garantie
zur Folge.
25. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör
anderer Hersteller oder Marken benutzt werden.
26. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der
Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen,
wenn der Netzstecker eingesteckt ist.
Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter
Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.
Finger oder Gegenstände wie Nadeln, Stifte usw. dürfen nicht
durch das Korbgitter in das Innere des Geräts geführt werden –
Verletzungsgefahr!
Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Es besteht
die Gefahr eines Stromschlages.
Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben,
damit es nicht umkippt.
8
MONTIEREN
1 Zierringblende mit Sprühnebelausströmer
2 Vorderes Gitter
3 Schrauben
4 Befestigungsring für Flügelrad
5 Flügelrad
6 Mutter für hinteres Gitter
7 Hinteres Gitter
8 Achse Motor
9 Motorgehäuse
10 Gitterverbindungsring
11 Verschluss Gitterverbindungsring
12 Motorhalterung
13 Verbindungsklammer
14 Rohr
15 Feststellschraube
16 Gehäuse
17 Wassertank
18 Wasserauslass
19 Sockel
20 Befestigungsmutter Sockel
21 Rollen 5 x
22 Schlauch
23 Bedienfeld
24 Fernbedienung
25 Gehäusevorderseite
26 Wasserstandsanzeige
9
10
1. Stellen Sie vor der Montage sicher, dass Sie das Gerät auf einem ebenen,
trockenen Platz montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Hal-
ten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von
Kleinkindern fern – Erstickungsgefahr!
3. Prüfen Sie, ob alle benötigten Teile vorhanden sind.
4. Drehen Sie den Sockel so herum, dass Sie auf die Unterseite des Sockels
sehen. Drehen Sie die fünf mitgelieferten Rollen in die dazugehörigen fünf
Löcher. Drehen Sie dann den Sockel wieder herum.
5. An der Unterseite des Gehäuses befindet sich ein Gewindering. Drehen Sie
diesen vom Gehäuse ab. Stecken Sie das Gehäuse in die Aussparung des
Sockels und schrauben Sie den Gewindering an der Unterseite des Sockels
wieder fest.
6. Stecken Sie den Motor mit Standrohr in das Gehäuse und achten Sie dar-
auf, dass beide Teile richtig verbunden sind. Nur so kann die schwarze
Feststellschraube (15) durch die Öffnung im Standrohr zur Fixierung richtig
eingedreht werden.
7. Entfernen Sie die Mutter (6) durch Drehen gegen den Uhrzeigersinn vom
Motorgehäuse (8/9).

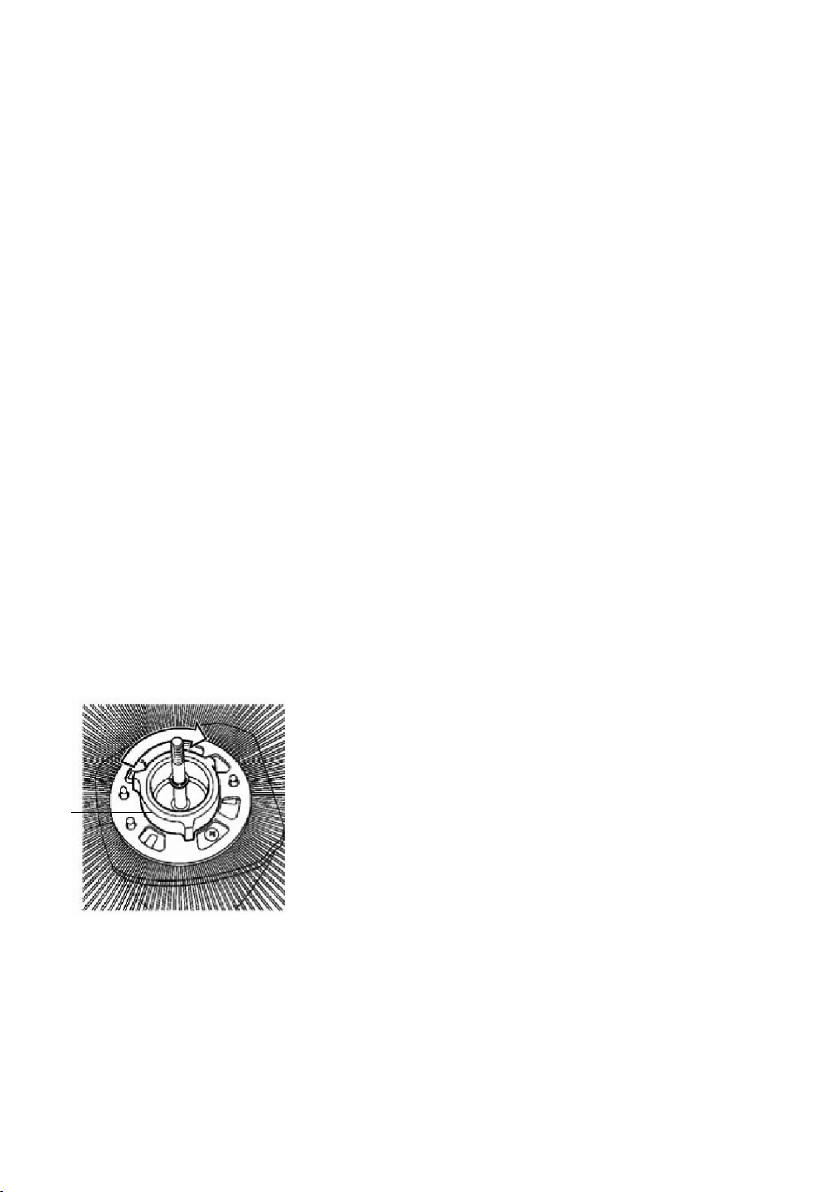

8. Befestigen Sie das hintere Gitter am Motor, indem Sie die Abdeckung mit
der Mutter (6) fixieren (Abb. 1). Drücken Sie dabei nicht zu fest. Beachten
Sie dabei die Aussparungen/Stifte.
9. Setzen Sie das Flügelrad auf die Achse am Motorgehäuse. Fixieren Sie das
Flügelrad mit dem Befestigungsring (4) (gegen den Uhrzeigersinn drehen).
Prüfen Sie, ob sich die Flügelradblätter frei drehen lassen. Hinweis: Der
Befestigungsring zieht sich selbst fest, wenden Sie daher beim Festdrehen
keine übermäßige Kraft an (Abb. 2).
Abb. 1
Indice
Lingue:
Altri manuali Unold Fan
Unold
Unold 86895 Manuale utente
Unold
Unold 86815 Manuale utente
Unold
Unold 86850 Manuale utente
Unold
Unold 86810 Manuale utente
Unold
Unold 86895 Manuale utente
Unold
Unold WINDMASCHINE Speed 86756 Manuale utente
Unold
Unold Breezy II Manuale utente
Unold
Unold 86880 Manuale utente
Unold
Unold BREEZY Manuale utente
Unold
Unold Nebula Manuale utente
Unold
Unold CHROME Manuale utente
Unold
Unold 86830 Manuale utente
Unold
Unold 86820 Manuale utente
Unold
Unold SIGHT Manuale utente
Unold
Unold 86880 Manuale utente
Unold
Unold 86850 Manuale utente
Unold
Unold BREEZY SWING Manuale utente
Unold
Unold 86810 Manuale utente
Unold
Unold BREEZY Manuale utente
Unold
Unold BREEZY FOLD Manuale utente
