DS 1750-003 LBT 8963

Mod.

1750

VIDEOCITOFONO A COLORI 2VOICE

2VOICE COLOUR VIDEO DOOR PHONE

VIDEOPHONE COULEURS 2VOICE

VIDEOINTERFONO COLOR 2VOICE

FARB-VIDEOANLAGE 2VOICE

Sch./Ref.1750/1

2DS1750-003

ITALIANO

Il videocitofono Sch.1750/1 è dedicato all’utilizzo in impianti videocitofonici del sistema 2Voice.

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

12 12

1. Tasto apriporta

2. Led verde presente sotto al tasto apriporta

3. Pulsante

4. Pulsante

5. Pulsante

6. Led bicolore

7. Morsetti per collegamento al sistema

8. Dip-switchdicongurazione:

 a.2perdenireilnumerodelpostointerno 

all’interno dell’appartamento

 b.8perdenireilnumerodell’appartamento

nella colonna

Per le impostazioni dei dip-switch fare

riferimento al libretto di sistema

= =

9. Predisposizione per collegamento entra-esci

con accessorio Sch. 1750/50

10. Luminosità

11. Colore

12. Viti di bloccaggio del videocitofono alla staffa

DS1750-003

DESCRIZIONE DEI MORSETTI

]

LINE IN Connessione al BUS di sistema

S+

}

Ripetizione di chiamata

S-

]

CP Chiamata al piano

INSTALLAZIONE

Fissare la staffa a parete utilizzando una scatola 503 e le viti in dotazione o una scatola Ø 60 con viti

adeguate.

Programmare i dip-switch di programmazione.

Collegare alla morsettiera i conduttori provenienti dall’impianto.

AgganciareilmonitorallastaffaebloccarloavvitandolevitiAdissaggio.

1,40 m

Scatola 503 Scatola Ø 60

1,40 m

Ø 4 mm max

punta a taglio o

croce phillips

•

4DS1750-003

FUNZIONE PULSANTI

STATO

PULSANTE

RIPOSO E

AGGANCIATO

ATTESA

SGANCIO

(ricezione

chiamata)

IN FONIA RIPOSO E

SGANCIATO

STATO DI

PROGRAMMAZIONE*

(SOLO CON

VIDEOCITOFONO A

RIPOSO E AGGANCIATO)

Apriporta

pedonale

Apriporta

pedonale

Apriporta

pedonale Apriporta pedonale Abilita/disabilita apriporta

automatico

Scorrimento

memoria video

Funzione

speciale

(default:7)

Funzione

speciale

(default:7)

Chiamata

intercomunicante

3 programmabile

(default:non

programmato)

Regolazione volume di

chiamata citofonica e al

piano (il volume cambia

secondo la sequenza

ALTO,BASSO,MUTE)

Autoinserzione Palleggiamento

video

Funzione

speciale

(default:8)

Chiamata

intercomunicante

2 programmabile

(default:non

programmato)

Scelta suoneria chiamata al

piano(5suoneriediverse)

Apriporta passo

carraio

Apriporta passo

carraio

Apriporta passo

carraio

Chiamata

intercomunicante

1 programmabile

(default:chiamataa

centralino)

Scelta suoneria chiamata

citofonica

(5suoneriediverse)

(*)Per entrare o uscire dallo stato di programmazione premere e tenere premuto il tasto per più di

5 secondi; la conferma dell’entrata in programmazione avviene con il lampeggio lento del led giallo;

comunque allo scadere della temporizzazione di 10 min si esce dallo stato di programmazione.

SEGNALAZIONI LED

2. Led verde acceso.

Segnala la ricezione di una chiamata.

6. Led bicolore.

PRIORITÀ FUNZIONI

1Rossolampeggianteveloce:muteattivo

2Verdelampeggiante:apriportaautomaticoattivo

3Rossoaccesosso:portaapertasulpostodichiamataprincipale

4Rossolampeggiantelento:portaapertasulpostodichiamatasecondario

5Giallolampeggiantelento:statodiprogrammazioneattivo

Per salvare la programmazione ricordarsi di uscire dalla stessa tenendo premuto il tasto per

più di 5 secondi; comunque trascorsi 10 minuti il dispositivo esce dallo stato di programmazione

salvando i parametri variati.

Per la programmazione della chiamata intercomunicante fare riferimento al libretto di sistema.

RESET

Per ripristinare i parametri di default del dispositivo, dopo l’ingresso in programmazione con la pressione

del tasto per più di 5 secondi, premere contemporaneamente i tasti e per più di 3 secondi; la

conferma del comando avviene con l’emissione di 2 beep lunghi e l’uscita del dispositivo dallo stato di

programmazione.

DS1750-003

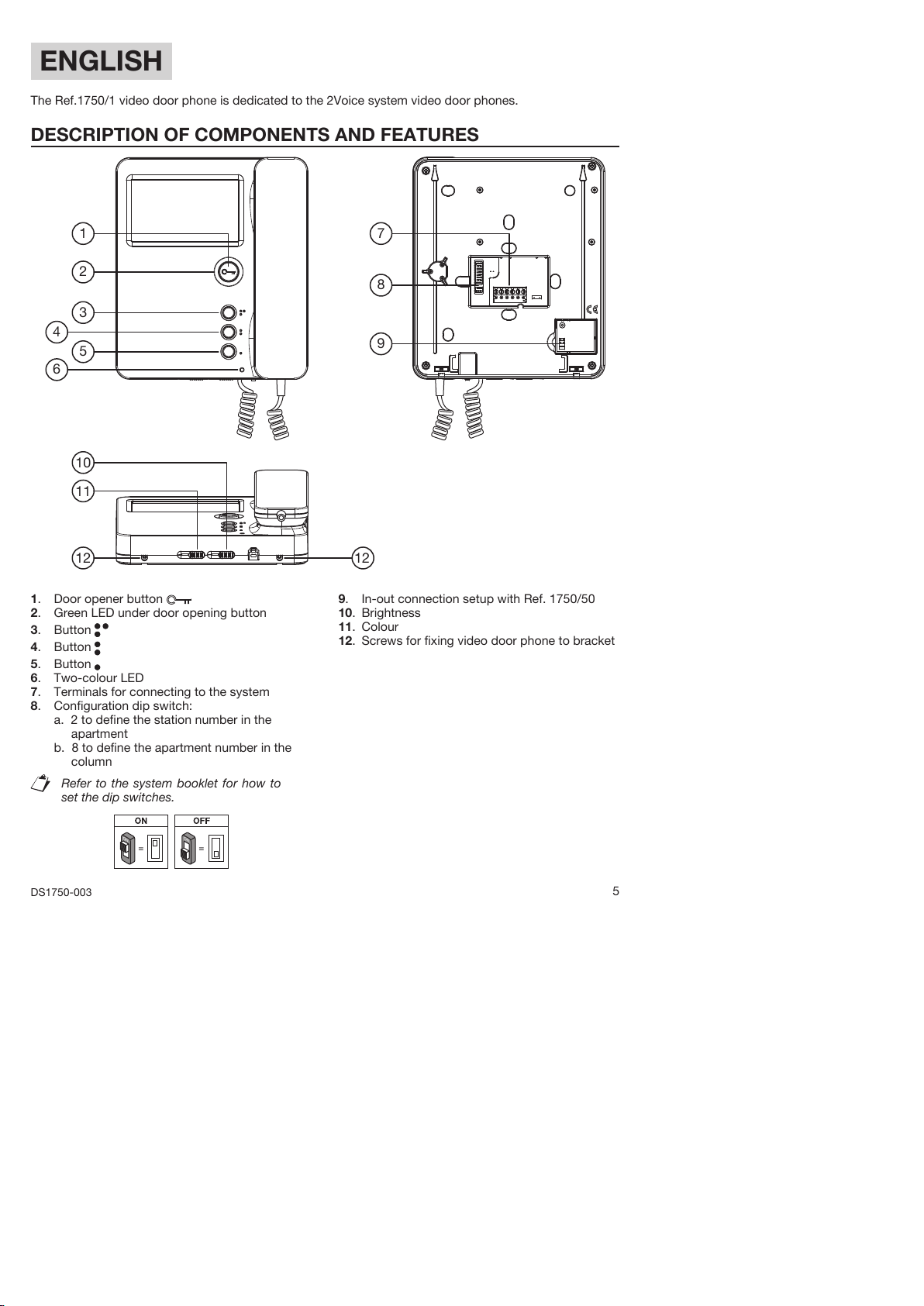

ENGLISH

The Ref.1750/1 video door phone is dedicated to the 2Voice system video door phones.

DESCRIPTION OF COMPONENTS AND FEATURES

12 12

1. Door opener button

2. Green LED under door opening button

3. Button

4. Button

5. Button

6. Two-colour LED

7. Terminals for connecting to the system

8. Congurationdipswitch:

 a.2todenethestationnumberinthe 

apartment

 b.8todenetheapartmentnumberinthe 

column

Refer to the system booklet for how to

set the dip switches.

= =

9. In-out connection setup with Ref. 1750/50

10. Brightness

11. Colour

12. Screwsforxingvideodoorphonetobracket

6DS1750-003

DESCRIPTION OF TERMINALS

]

LINE IN System bus connection

S+

}

Call repetition

S-

]

CP Floor call

INSTALLATION

Fix the bracket to the wall using a box 503 and the screws provided or a Ø 60 box with suitable

screws.

Program the dip switches.

Connect the wires from the system to the terminal board.

CouplethemonitortothebracketandlockitbyscrewingfasteningscrewsA.

1,40 m

503 box Ø 60 box

1,40 m

Ø 4 mm max

slotted head or

Phillips cross head

•

DS1750-003

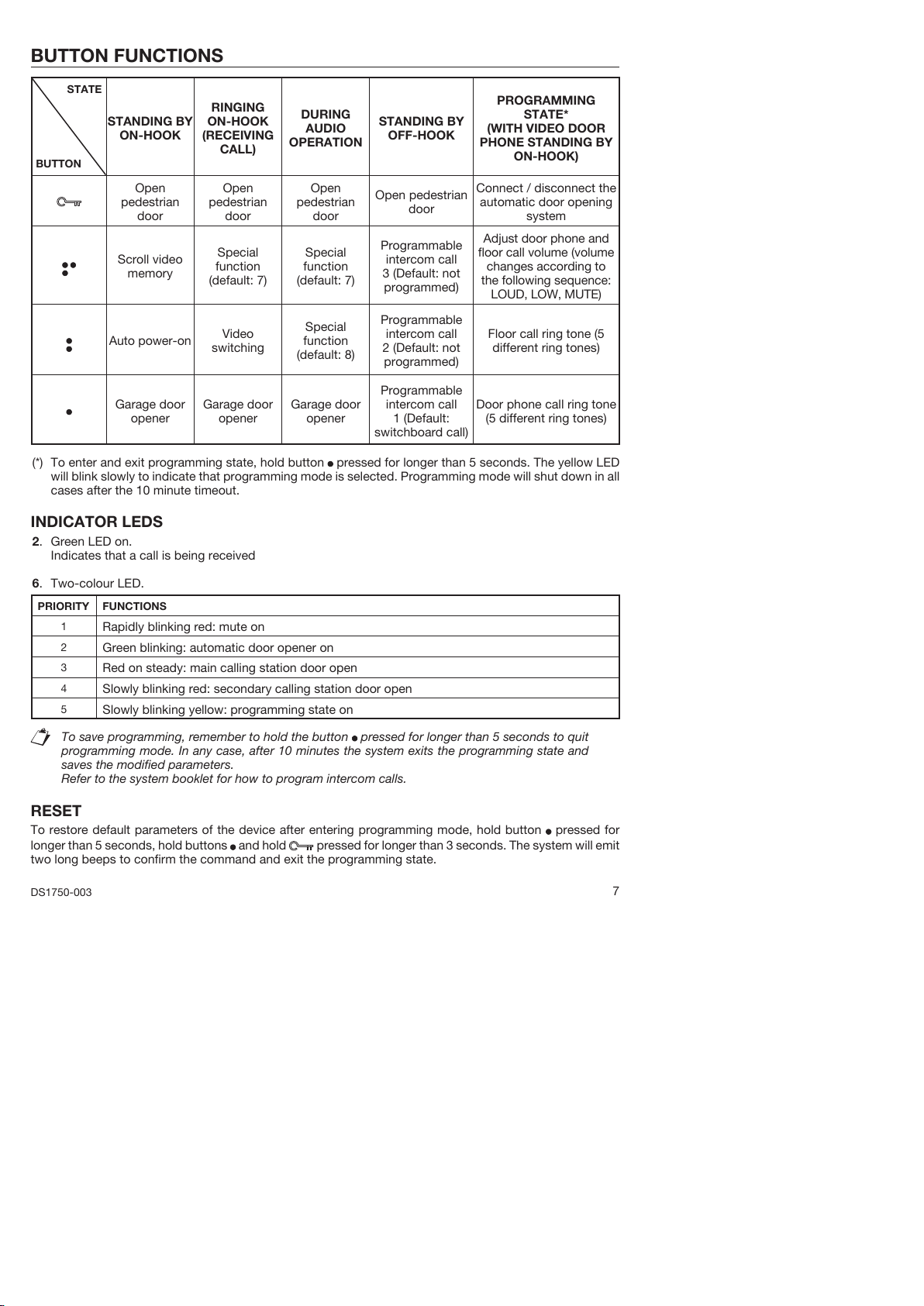

BUTTON FUNCTIONS

STATE

BUTTON

STANDING BY

ON-HOOK

RINGING

ON-HOOK

(RECEIVING

CALL)

DURING

AUDIO

OPERATION

STANDING BY

OFF-HOOK

PROGRAMMING

STATE*

(WITH VIDEO DOOR

PHONE STANDING BY

ON-HOOK)

Open

pedestrian

door

Open

pedestrian

door

Open

pedestrian

door

Open pedestrian

door

Connect / disconnect the

automatic door opening

system

Scroll video

memory

Special

function

(default:7)

Special

function

(default:7)

Programmable

intercom call

3(Default:not

programmed)

Adjust door phone and

oorcallvolume(volume

changes according to

thefollowingsequence:

LOUD,LOW,MUTE)

Auto power-on Video

switching

Special

function

(default:8)

Programmable

intercom call

2(Default:not

programmed)

Floor call ring tone (5

differentringtones)

Garage door

opener

Garage door

opener

Garage door

opener

Programmable

intercom call

1(Default:

switchboardcall)

Door phone call ring tone

(5differentringtones)

(*)Toenterandexitprogrammingstate,holdbutton pressed for longer than 5 seconds. The yellow LED

willblinkslowlytoindicatethatprogrammingmodeisselected.Programmingmodewillshutdowninall

cases after the 10 minute timeout.

INDICATOR LEDS

2. Green LED on.

Indicates that a call is being received

6. Two-colour LED.

PRIORITY FUNCTIONS

1Rapidlyblinkingred:muteon

2Greenblinking:automaticdooropeneron

3Redonsteady:maincallingstationdooropen

4Slowlyblinkingred:secondarycallingstationdooropen

5Slowlyblinkingyellow:programmingstateon

To save programming, remember to hold the button pressed for longer than 5 seconds to quit

programming mode. In any case, after 10 minutes the system exits the programming state and

saves the modied parameters.

Refer to the system booklet for how to program intercom calls.

RESET

To restore default parameters of the device after entering programming mode, hold button pressed for

longer than 5 seconds, hold buttons and hold pressed for longer than 3 seconds. The system will emit

twolongbeepstoconrmthecommandandexittheprogrammingstate.

8DS1750-003

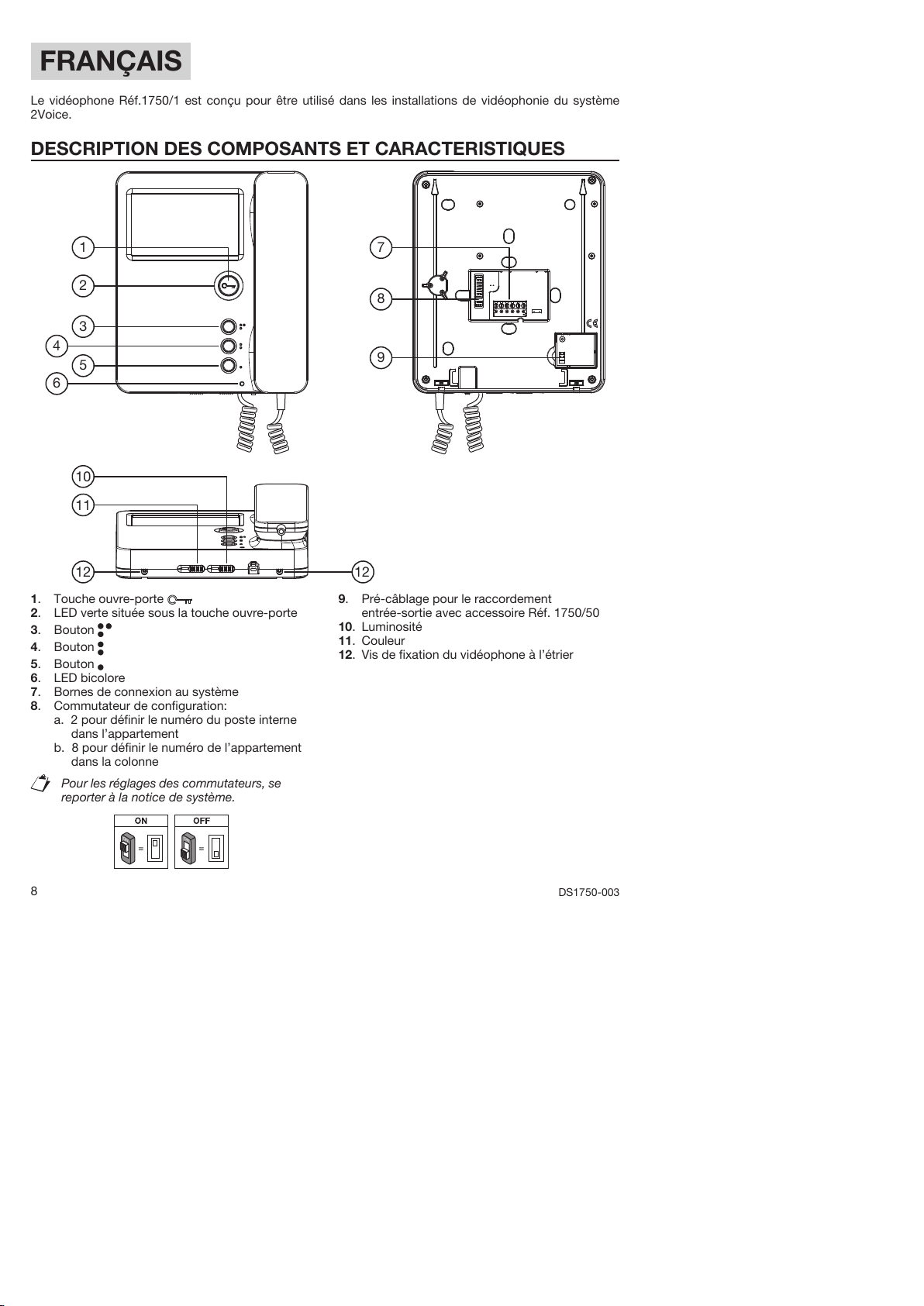

FRANÇAIS

Le vidéophone Réf.1750/1 est conçu pour être utilisé dans les installations de vidéophonie du système

2Voice.

DESCRIPTION DES COMPOSANTS ET CARACTERISTIQUES

12 12

1. Touche ouvre-porte

2. LED verte située sous la touche ouvre-porte

3. Bouton

4. Bouton

5. Bouton

6. LED bicolore

7. Bornesdeconnexionausystème

8. Commutateurdeconguration:

 a.2pourdénirlenuméroduposteinterne 

dans l’appartement

 b.8pourdénirlenumérodel’appartement

dans la colonne

Pour les réglages des commutateurs, se

reporter à la notice de système.

= =

9. Pré-câblage pour le raccordement

entrée-sortie avec accessoire Réf. 1750/50

10. Luminosité

11. Couleur

12. Visdexationduvidéophoneàl’étrier

DS1750-003

DESCRIPTION DES BORNES

]

LINE IN ConnexionauBUSdesystème

S+

}

Répétition appel

S-

]

CP Appel à l’étage

INSTALLATION

Fixerl’étrieràlaparoienutilisantunboîtier503etlesvislivréesdesérie,oubienunboîtierØ60avec

des vis appropriées.

Régler les commutateurs de programmation.

Brancher les connecteurs en provenance de l’installation sur le bornier.

Accrocherl’écranàl’étrieretlebloquerenvissantlesvisdexationA.

1,40 m

Boîtier 503 Boîtier Ø 60

1,40 m

Ø 4 mm maxi

bout plat ou

cruciforme Phillips

•
