urmet domus AIKO 1716/4 Manuale del sistema
DS 1716-004A LBT 8507
Mod.
1716
MONITOR AIKO
AIKO MONITOR
MONITEUR AIKO
MONITOR AIKO
Sch./Ref. 1716/4
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE DE MISE EN OUVRE
MANUAL DE INSTALACIÓN
2DS1716-004A 3
DS1716-004A

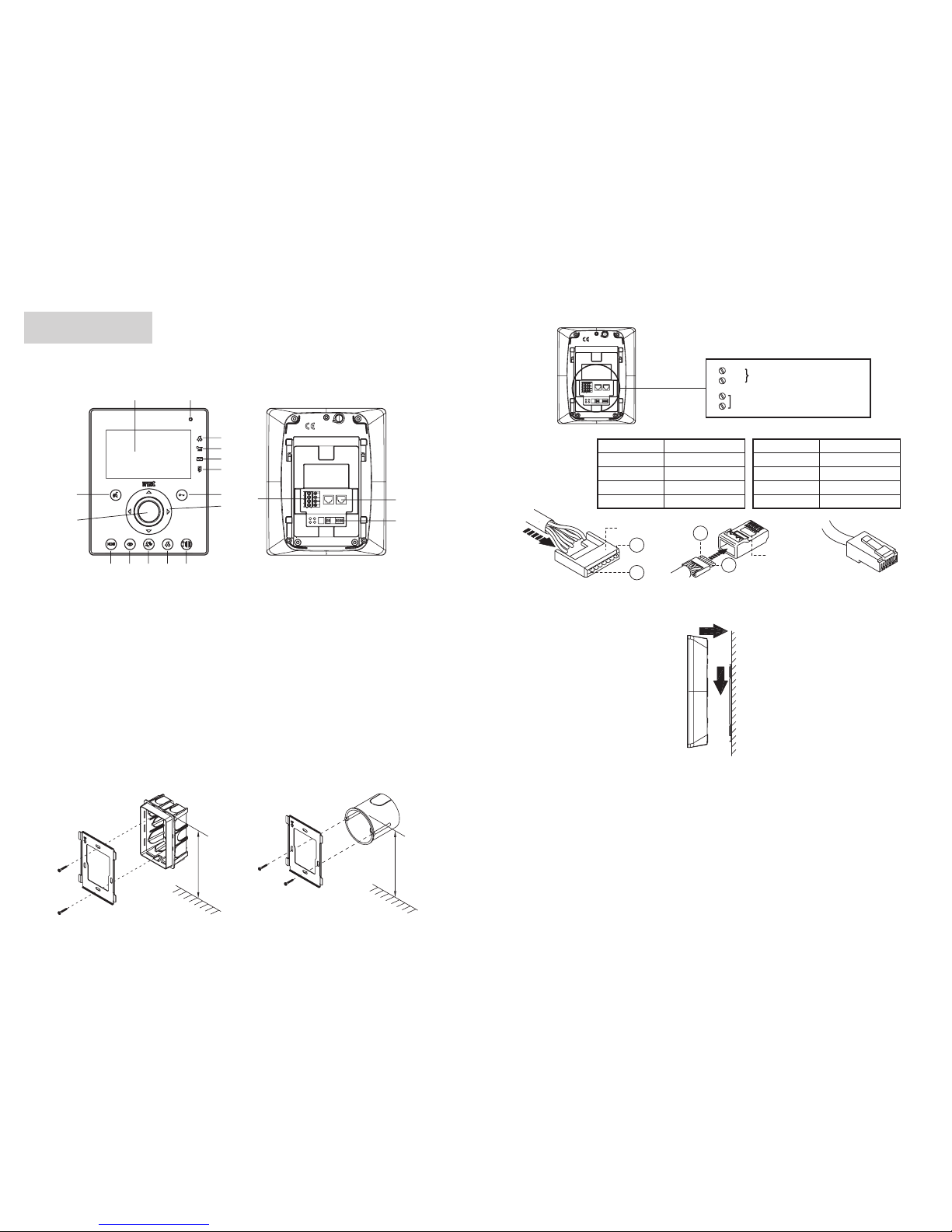

I videocitofoni Aiko Sch. 1716/4 sono dedicati all’utilizzo sui sistemi Ipervoice.
DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
17
18
3
21
4
5
6
716
910111213
14
15 8
ON
1234
ON
12
Eseguire i collegamenti e le impostazioni dei dip-switch.
S-
S+ Suoneria supplementare
PANIC Ingresso panico
Conduttore n° Colore cavo
1Bianco-Arancione
2Arancione
3Bianco-Verde
4Blu
Conduttore n°Colore cavo
5Bianco-Blu
6Verde
7Bianco-Marrone
8Marrone
Guida
8
1Plug
8
1
NO LAN
ON
1234
ON
12
Al termine della programmazione fissare il videocitofono alla staffa.
1
2
CARATTERISTICHE TECNICHE
Tensione di alimentazione:............................................................................................................. 48 ÷ 54Vcc
Assorbimento a riposo: ..................................................................................................................... 1mA max
Assorbimento max: ....................................................................................................................... 160mA max
Temperatura di funzionamento: ..................................................................................................-5°C ÷ +45°C
Conformità normative.......................................................................................... EN61000-6-3, EN61000-6-1
ITALIANO
1- Display
2- Microfono
3- Indicazione mute chiamata inserito (led
verde)
4- Indicazione apriporta automatico attivo (led
verde)
5- Indicazione messaggi presenti (led verde)
6- Indicazione porta aperta o segnalazione di
assenza inserita (led rosso)
7- Pulsante apriporta - Pulsante contestuale
OK
8- Pulsanti di navigazione
9- Pulsante apriporta passo carraio
10 - Pulsante esclusione soneria (MUTE)
11 - Pulsante di chiamata a centralino
12 - Pulsante di autoinserzione
13 - Pulsante di Menu
14 - Altoparlante
15 - Pulsante attivazione/disattivazione fonia -
Pulsante contestuale X
16 - Morsetti per il collegamento suoneria
supplementare e pulsante panico
17 - Connettori RJ per il collegamento al sistema
18 - Dip switch di configurazione (vedere manuale
di sistema)
Il videocitofono Aiko è dotato di dispositivo per audiolesi integrato.
INSTALLAZIONE
Murare la scatola incasso all’altezza indicata nel disegno seguente.
Fissare la staffa alla scatola incasso.
1,50m
1,45m
§
4DS1716-004A 5
DS1716-004A

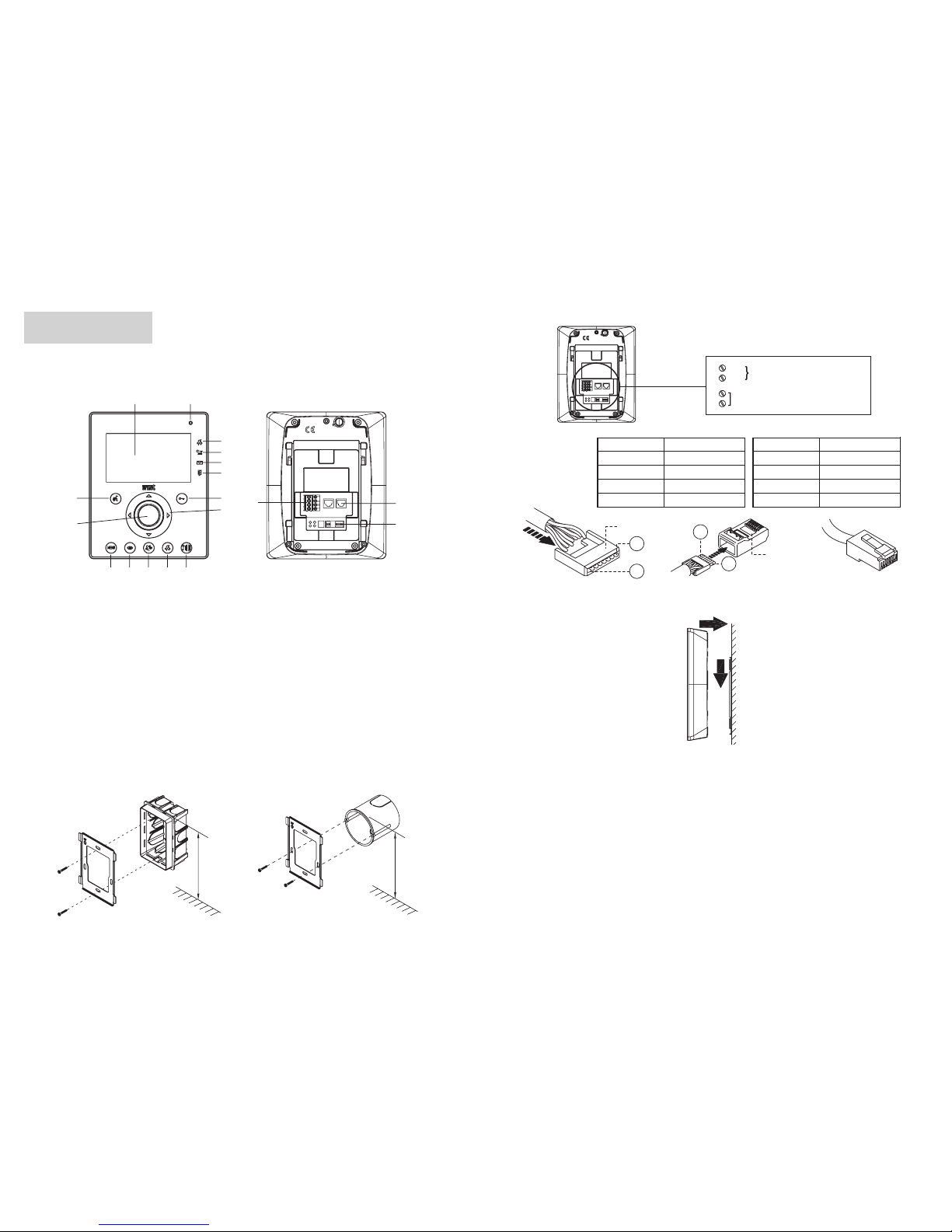

Aiko video door phones Ref. 1716/4 are designed to be used in Ipervoice systems.
COMPONENTS DESCRIPTION AND CHARACTERISTICS
17
18
3
21
4
5
6
716
910111213
14
15 8
ON
1234
ON
12
ENGLISH Perform connections and dip-switch settings.
Wire No. Wire colour
1White-Orange
2Orange
3White-Green
4Blue
Wire No. Wire colour
5White-Blue
6Green
7White-Brown
8Brown
Guide
8
1Plug
8
1
NO LAN
ON
1234
ON
12
S-
S+ Additional ringer
PANIC Panic input
At the end of programming, fasten the video door phone to the bracket.
1
2
TECHNICAL CHARACTERISTICS
Power supply voltage:....................................................................................................................48 ÷ 54Vdc
Current consumption in standby:...................................................................................................... 1mA max
Max. current consumption: ........................................................................................................... 160mA max
Operating temperature range:.....................................................................................................-5°C ÷ +45°C
Compliant with .................................................................................................... EN61000-6-3, EN61000-6-1
1- Display
2- Microphone
3- Indication of “mute function” active (green
led)
4- Indication of automatic door lock release
active (green led)
5- Indication of present messages (green led)
6- Indication of open door or absence active
(red led)
7- Door lock release button - Contextual button
OK
8- Navigation buttons
9- Open main entrance button
10 - Mute ringer button (MUTE)
11 - Switchboard call button
12 - Automatic activation button
13 - Menu button
14 - Loudspeaker
15 - Button used to activate/deactivate audio -
Contextual button X
16 - Terminal pins for connection to additional
ringer and panic button
17 - RJ connectors for connection to the system
18 - Configuration dip switch (see system
manual)
Aiko video door phone is provided with an embedded device for hard of hearing.
INSTALLATION
Fix the flush mounting box at the height shown in the following figure.
Fasten the bracket to the embedding box.
1,50m
1,45m
§
6DS1716-004A 7
DS1716-004A
Les vidéophones Aiko Réf. 1716/4 ont été projetés pour être utilisés dans les systèmes Ipervoice.
DESCRIPTIONS DES PARTIES ET CARACTÉRISTIQUES
17
18
3
21
4
5
6
716
910111213
14
15 8
ON
1234
ON
12
FRANÇAIS Faire les connexions et configurer les dip-switch.
Conducteur n. Couleur de câble
1Blanc-Orange
2Orange
3Blanc-Vert
4Bleu
Conducteur n. Couleur de câble
5Blanc-Bleu
6Vert
7Blanc-Marron
8Marron
Guide
8
1Plug
8
1
NO LAN
ON
1234
ON
12
S-
S+ Sonnerie suppleméntaire
PANIC Entrée panique
A la fin de la programmation, fixer le vidéophone/interphone sur la bride.
1
2
CARACTÉRISTIQUES TECHNIQUES
Tension d’alimentation: .................................................................................................................. 48 ÷ 54Vcc
Consommation au repos:.................................................................................................................. 1mA max
Consommation maximale:............................................................................................................. 160mA max
Température de fonctionnement:................................................................................................-5°C ÷ +45°C
Conformité aux normes:...................................................................................... EN61000-6-3, EN61000-6-1
1- Écran
2- Microphone
3- Indication de fonction «appel muet» (mute)
actif (led verte)
4- Indication d’ouvre-porte automatique actif
(led verte)
5- Indication de présence de messages (led
verte)
6- Indication de porte ouverte ou signal
d’absence actif (led rouge)
7- Touche ouvre-porte - Touche contextuelle
OK
8- Touches de navigation
9- Touche d’ouverture de porte cochère
10 - Touche de désactivation sonnerie (MUTE)
11 - Touche d’appel du standard
12 - Touche d’auto-insertion
13 - Touche de Menu
14 - Haut-parleur
15 - Touche activation/exclusion de la phonie -
Touche contextuelle X
16 - Bornes pour le raccordement de la sonnerie
supplémentaire et de la touche panique
17 - Connecteurs RJ pour le raccordement au
système
18 - Dip switch de configuration (voir le manuel
du système)
Le vidéophone Aiko est équipé avec un dispositif intégré pour les malentendants.
INSTALLATION
Fixer le boîtier en encastrement à la hauteur montrée dans le dessin suivant.
Fixer la bride sur le boîtier à encastrer.
1,50m
1,45m
§
8DS1716-004A 9
DS1716-004A
Los vidéointerfonos Aiko Sch. 1716/4 son dedicados para el uso en los sistemas Ipervoice.
DESCRIPCIÓN DE LOS COMPONENTES Y CARACTERÍSTICAS
17
18
3
21
4
5
6
716
910111213
14
15 8
ON
1234
ON
12
ESPAÑOL Efectuar las conexiones y las impostaciones de los interruptores dip.
Conductor n° Color cable
1Blanco-Naranja
2Naranja
3Blanco-Verde
4Azul
Conductor n° Color cable
5Blanco-Azul
6Verde
7Blanco-Marrón
8Marrón
Guia
8
1Plug
8
1
NO LAN
ON
1234
ON
12
S-
S+ Timbre suplementario
PANIC Entrada pánico
Una vez finalizada la programación, fijar el videointerfono al soporte.
1
2
CARÁCTERISTICAS TECNICAS
Tensión de alimentación: ...............................................................................................................48 ÷ 54Vcc
Absorción en descanso:....................................................................................................................1mA max
Absorción máx: ............................................................................................................................. 160mA max
Temperatura de funcionamiento: ................................................................................................-5°C ÷ +45°C
Conformidad reglamentos:.................................................................................. EN61000-6-3, EN61000-6-1
1- Pantalla
2- Micrófono
3- Indicación llamada muda activa (led verde)
4- Indicación apertura de la puerta automatica
activa (led verde)
5- Indicación mensajes presentes (led verde)
6- Indicación puerta abierta o señalación de
ausencia activa (led rosso)
7- Tecla apertura puerta - Tecla Contextual OK
8- Teclas de navegación
9- Tecla de apertura acceso vehicular
10 - Tecla de exclusión del tono de llamada
(MUTE)
11 - Tecla de llamada a centralita
12 - Tecla de inserción automática
13 - Tecla del Menú
14 - Altavoz
15 - Tecla activación/desactivación voz - Tecla
Contextual X
16 - Bornes para la conexión timbre adicional y
tecla pánico
17 - Conector RJ para la conexión con el
sistema
18 - Interruptor Dip de configuración (ver manual
de sistema)
El videointerfono Aiko es dotato de un dispositivo para personas con problemas de oido.
INSTALLATION
Tapiar la caja de encaje en la altura indicada en el diseño siguiente.
Fijar el soporte a la caja de empotrar.
1,50m
1,45m
§
10 DS1716-004A 11
DS1716-004A
DS 1716-004A LBT 8507
Area tecnica
servizio clienti +39 011.23.39.810
http://www.urmetdomus.com
e-mail: [email protected]
Fabbricato da Urmet Electronics Limited
(azienda del gruppo Urmet) - Made in P.R.C.
Manufactured by Urmet Electronics Limited
(an Urmet group company) - Made in P.R.C.
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax +39 011.24.00.300 - 323
