Urmet domus ELEKTA STEEL 1375 Manuale utente

DS 1375-024A LBT 20765

Mod.

1375

MODULO DI CHIAMATA ELEKTA STEEL

ELEKTA STEEL CALL MODULE

Sch./Ref. 1375/824

2DS1375-024A

ITALIANO

ATTENZIONE! Per il funzionamento del dispositivo è strettamente necessario che la versione del sistema

iPerTAlk sia la 2.1.0 o superiore.

1 DESCRIZIONE

Il dispositivo Sch. 1375/824 è un modulo di chiamata Mod. Elekta Steel antivandalo dedicato al sistema iPerTAlk.

Le caratteristiche principali sono:

• Gestione di segnalazioni tramite display a colori da 3,5'' e interfaccia utente (GUI) evoluta.

• Pilotaggio contemporaneo dell’elettroserratura con scarica capacitiva ad impulso (SE+; SE-) e del relè

con contatti puliti (C-NC-NO).

• Pilotaggio passo carraio con contatti relè (SE2) a bassa corrente.

• Ingresso per pulsante androne.

• Pilotaggio dispositivo di ripetizione fonia per audiolesi.

• Connessione su cavo LAN con connettore RJ45 e alimentazione tramite cavo di rete (POE).

• Predisposizione tramite 2 morsetti per alimentazione locale.

• Lettore di chiavi transponder 125kHz integrato (futura implementazione).

• Sensore di prossimità a infrarossi per il rilevamento dell’utente.

• Telecamera CCD a colori con obiettivo grandangolare.

• Tastiera alfanumerica a 18 tasti di cui 3 multifunzione.

2 INSTALLAZIONE

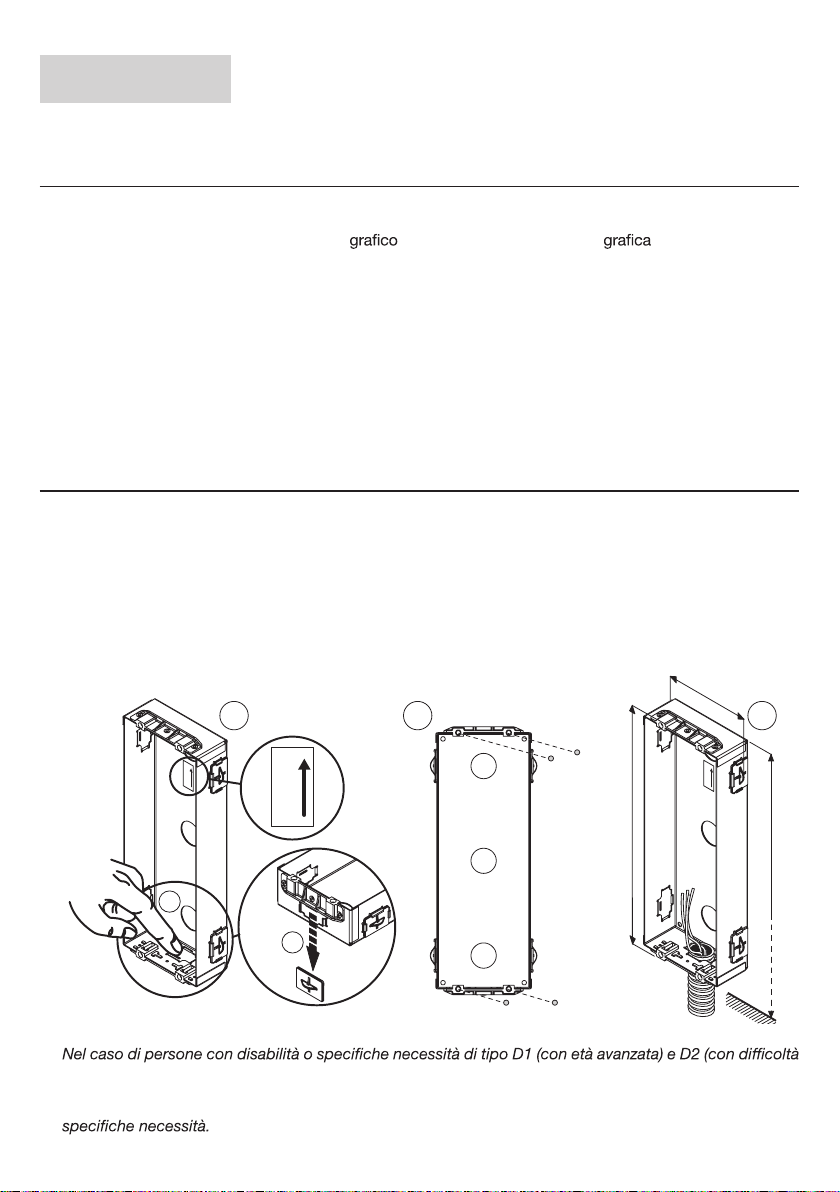

• Predisporre la canalizzazione in modo che termini in corrispondenza del foro inferiore della scatola

incasso.

• Rimuovere il tappo inferiore di occlusione del foro passaggio cavi (1).

• Applicare i bollini adesivi sui fori per le viti della cornice (2).

• Murare la scatola incasso all’altezza indicata (3).

• Fissare il magnete all’altezza indicata con il biadesivo fornito a corredo (4).

• Fissare il telaio alla scatola incasso (5).

• Eseguire i collegamenti elettrici.

• Fissare il modulo di chiamata al telaio (5).

ALTO

TOP

HAUT

ALTO

TOP

HAUT

ALTO

TOP

HAUT

118 mm

1,55 ÷ 1,60 m(*)

298 mm

1 2 3

(*)

motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa

tra 75 cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI

64-21:2016-12 – Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o

DS1375-024A

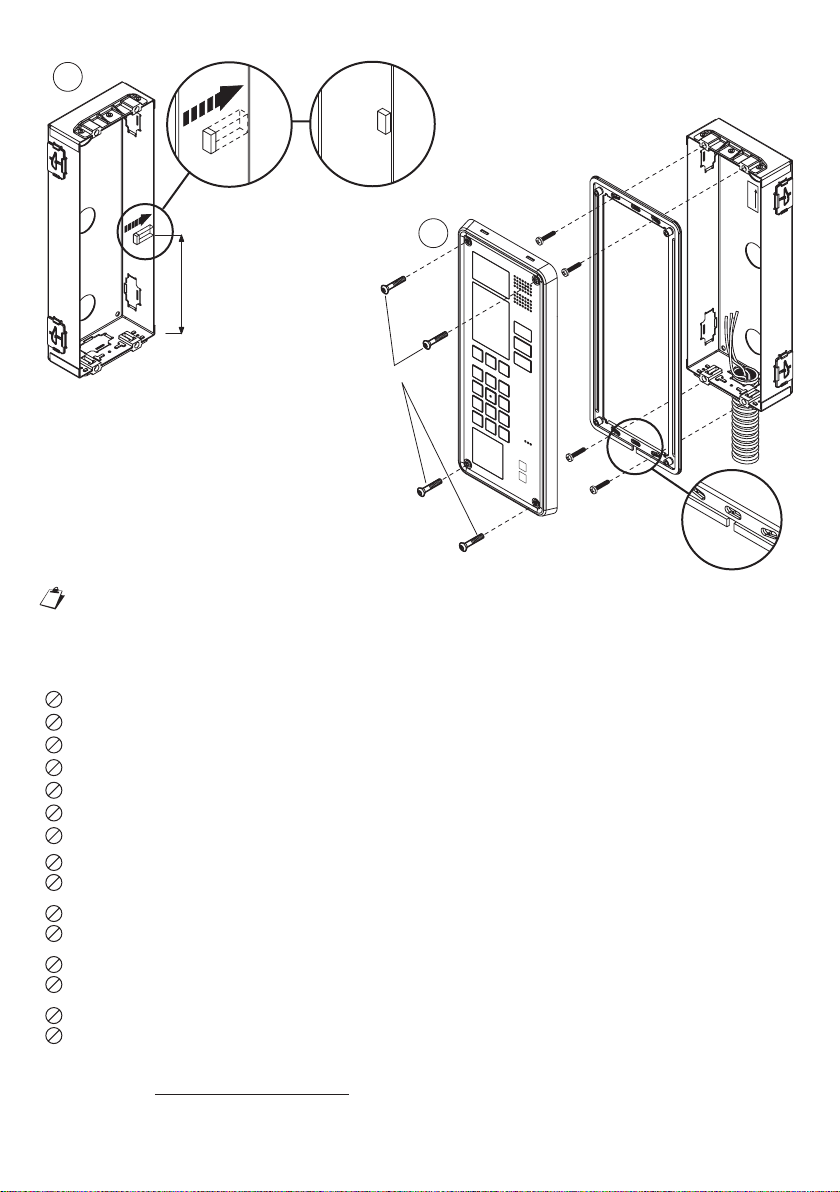

La parte evidenziata del magnete deve essere rivolta verso la parete della scatola (a contatto con

il biadesivo).

2.1 DESCRIZIONE DEI MORSETTI

C Contatto comune del relè serratura

}

Attivazione contemporanea

NC Contatto normalmente chiuso del relè serratura

NO Contatto normalmente aperto del relè serratura

SE-

}

Morsetti elettroserratura a scarica

SE+

V+

}

Morsetti per alimentazione ausiliaria

V-



PA Morsetti pulsante androne per pilotaggio e serratura relè



SP Non utilizzare



SE2 Morsetti contatto (NO) serratura passo carraio



AD Morsetti per fonia dispositivo audiolesi

LAN Connettore Ethernet per rete LAN RJ45

READER Non toccare il connettore

ALTO

TOP

HAUT

Viti M4 x 20

Viti speciali antifurto

130 mm

TAMPER

4DS1375-024A

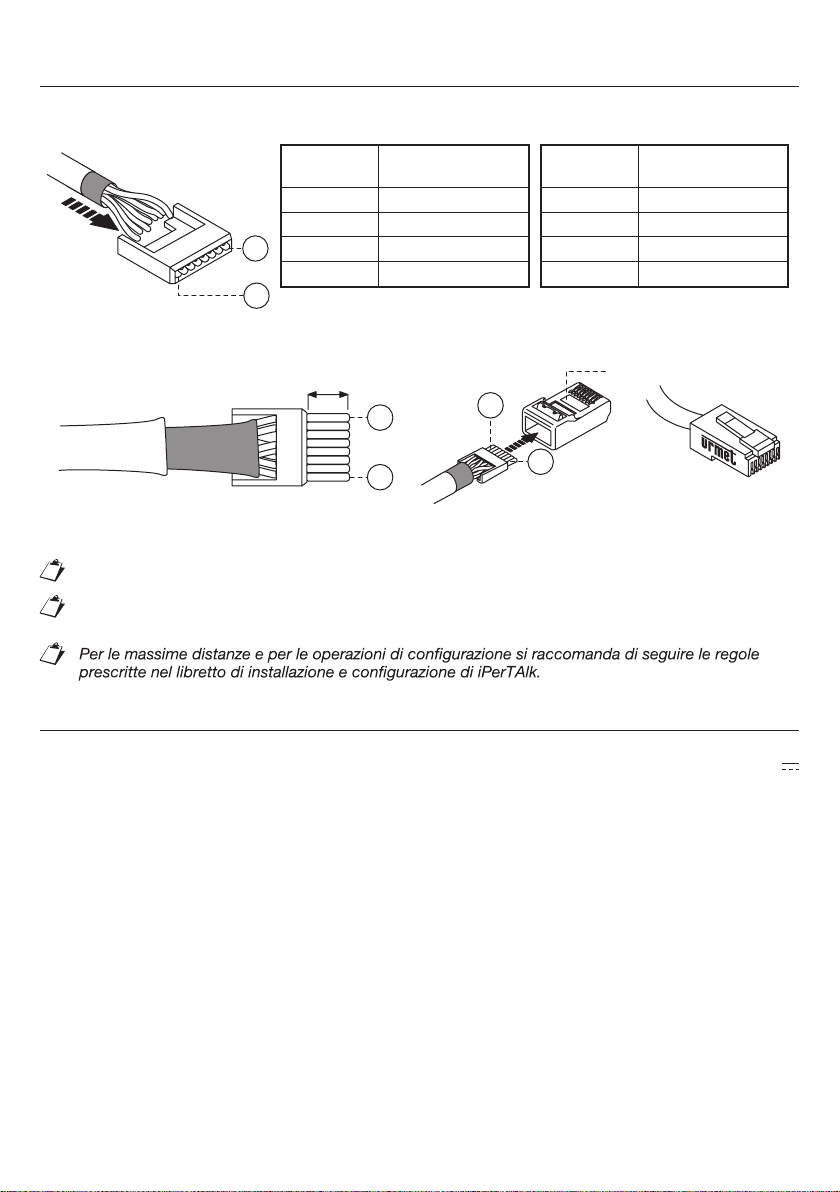

3 ISTRUZIONI DI CABLAGGIO

• Intestare il cavo CAT5 su uno dei connettori RJ45 con logo Urmet.

• Inserire il conduttore nella guida rispettando le colorazioni indicate

Conduttore

n°

Colore cavo

1 Bianco-Arancione

2 Arancione

3 Bianco-Verde

4 Blu

Conduttore

n°

Colore cavo

5 Bianco-Blu

6 Verde

7 Bianco-Marrone

8 Marrone

• Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare il

plug con appositi attrezzi.

Plug

~ 5 mm

• Accertarsi che la guaina grigia rimanga all’interno del plug.

Questo tipo di collegamento NON garantisce il doppio isolamento.

I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,

oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².

4 CARATTERISTICHE TECNICHE

Tensione di alimentazione e assorbimento sui morsetti V+ e V-

Tensione di alimentazione:............................................................................................................ 44 – 57 V

Assorbimento max (videochiamata) @48 V: .........................................................................................200 mA

Assorbimento max (riposo) @48 V: ........................................................................................................80 mA

Temperatura di funzionamento: .............................................................................................. -10 °C÷ +50 °C

Portata contatto relè C, NC, NO:

Tensione massima commutabile:.............................................................................................................. 30 V

Corrente massima commutabile: .............................................................................................................3,5 A

Carico massimo commutabile:...................................................................................................... 40 VA 25 W

Portata contatto relè attivazione passo carraio (SE2):

Tensione massima commutabile:.............................................................................................................. 30 V

Corrente massima commutabile: .........................................................................................................200 mA

Distanza massima pulsante androne: ............................................................... 25 m con cavo sez. 0,5 mm2

Distanza massima alimentatore supplementare: ............................................100 m con cavo sez. 1,5 mm2

Distanza massima serratura capacitiva:.......................................................... 100 m con cavo sez. 1,5 mm2

DS1375-024A

5 COLLEGAMENTO E CONFIGURAZIONE

In merito alla modalità di collegamento e del dispositivo Sch. 1375/824 attenersi alle

indicazioni presenti nel manuale di installazione e di iPerTAlk (paragrafo relativo moduli di

chiamata videocitofonici).

6 MANUTENZIONE

Per mantenere nel tempo la qualità estetica della pulsantiera, se ne consiglia una pulizia periodica

mediante prodotti adatti alle metalliche. Evitare l’utilizzo di prodotti chimici aggressivi (es. solventi,

ammoniaca, soda, etc.).

7 LEGENDA SIMBOLI

Simbolo Spiegazione

Tensione di alimentazione continua

Riferirsi al manuale d’installazione del dispositivo

8 DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio:

MODULO DI CHIAMATA ELEKTA STEEL Sch. 1375/824 è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

www.urmet.com

6DS1375-024A

ENGLISH

WARNING! For a functioning of the device it is strictly necessary that the iPerTAlk system version is 2.1.0

or higher.

1 DESCRIPTION

The device Ref. 1375/824 is an Elekta Steel vandal-proof call module for iPerTAlk system.

The main features are:

• Signal management using 3.5” graphic colour display and evolved graphic user interface (GUI).

• Simultaneous lock with pulse capacitance discharge (SE+; SE-) and no-voltage contact relay (C-NC-

NO) operation.

• Garage gate lock low current operation (SE2).

• Hall button input.

• Audio repeat device control for use with hearing aid.

• LAN connection with RJ45 connector and Power Over Ethernet (POE).

• Set-up by means of 2 terminals for local power supply.

• 125 kHz integrated transponder key reader (future implementation).

• CCD colour camera with wide-angle lens.

• Alphanumeric keypad with 18 buttons, three of which multifunctional.

2 INSTALLATION

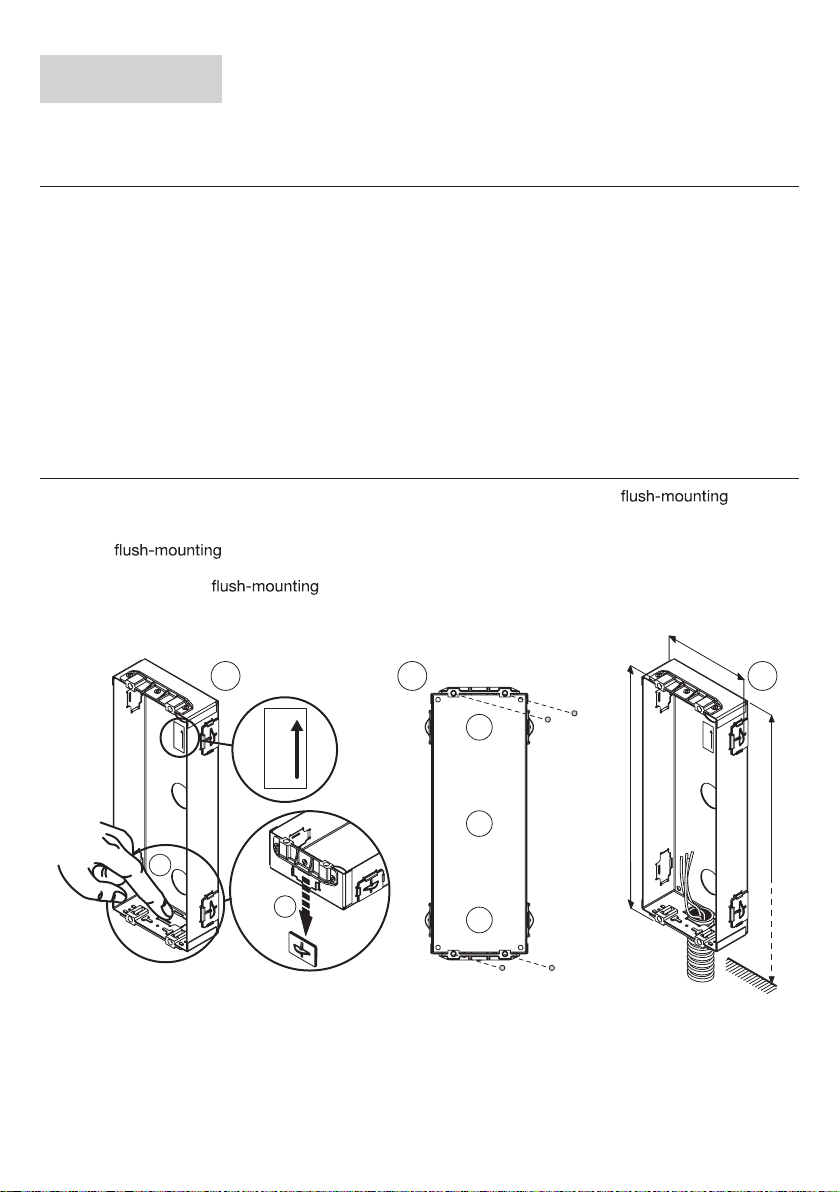

• Arrange the duct so that it ends in correspondence with the lower hole of the box.

• Remove the lower cap from the wire hole (1).

• Apply adhesive labels on the holes for the screws of the frame (2).

• Install box at indicated height (3).

• Fix the magnet (tamper) at the indicated height with the two-sided adhesive tape included (4).

• Fix the frame to the body (5).

• Make the electric connections.

• Fix the calling module to the frame (5).

ALTO

TOP

HAUT

ALTO

TOP

HAUT

ALTO

TOP

HAUT

118 mm

1,55 ÷ 1,60 m

298 mm

1 2 3

DS1375-024A

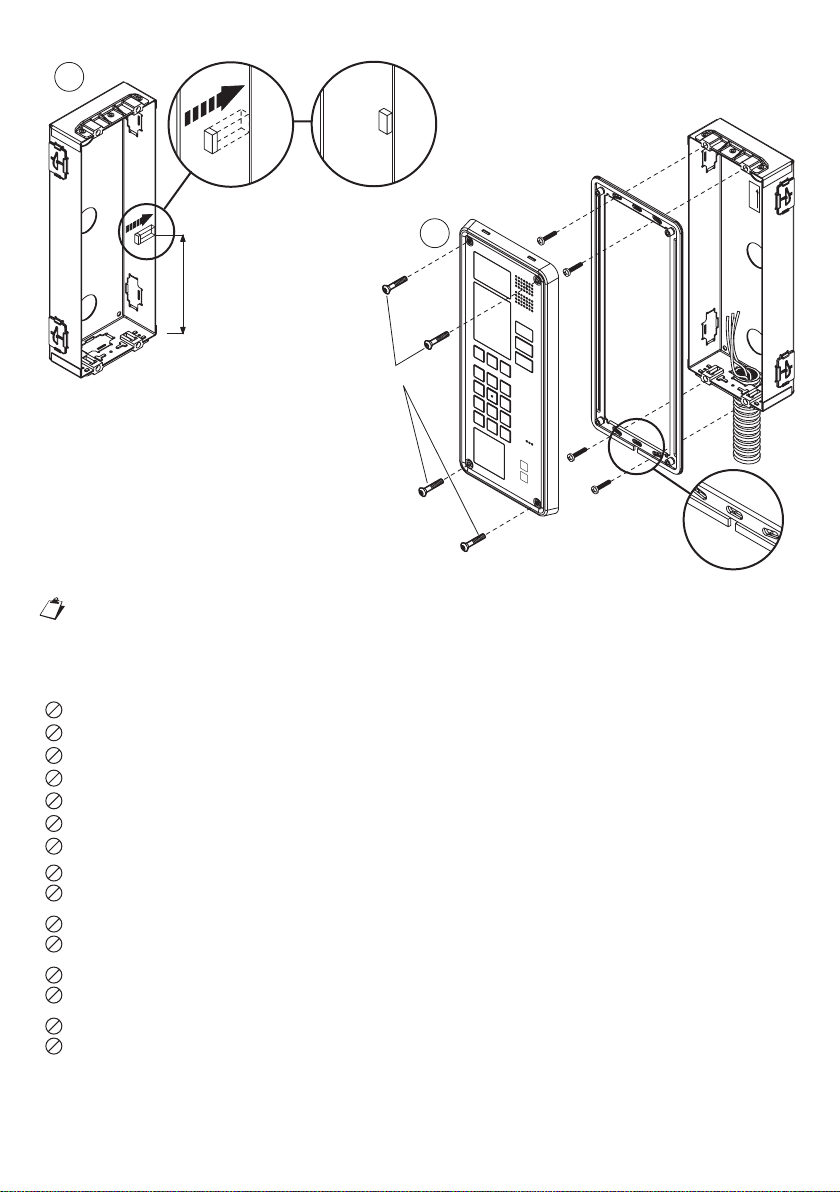

The highlighted part of the magnet must face the wall of the box (in contact with the two-sided

adhesive tape).

2.1 DESCRIPTION OF TERMINALS

C Common lock relay contact

}

Simultaneous activation

NC Normally closed lock relay contact

NO Normally open lock relay contact

SE-

}

Discharge lock terminals

SE+

V+

}

Auxiliary power terminals

V-



PA Hall button terminals for operating lock relay



SP Do not use



SE2 Garage gate contact terminals (NO)



AD Auxiliary power terminals

LAN Ethernet connector for LAN RJ45

READER Do not touch the connector

ALTO

TOP

HAUT

Screw M4 x 20

Antitheft special screw

130 mm

TAMPER

8DS1375-024A

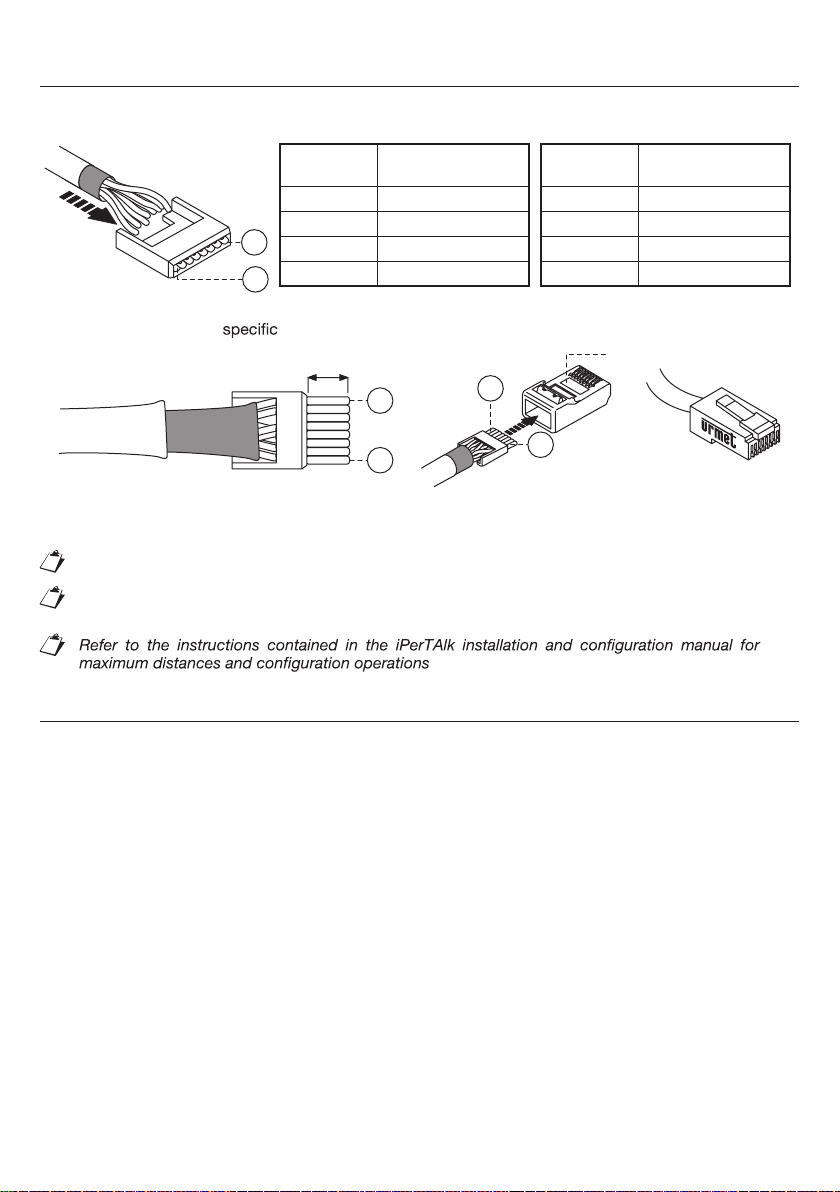

3 CONNECTION INSTRUCTIONS

• Connect the CAT5 wire to one of the RJ45 connectors with Urmet logo:

• Insert the wire in the guide respecting the colour coding shown (Standard T568B).

Wire

No.

Wire colour

1White-Orange

2Orange

3White-Green

4Blue

Wire

No.

Wire colour

5White-Blue

6Green

7White-Brown

8Brown

• Cut the wires which protrude from the guide by approximately 5mm, insert the guide in the plug and

crimp the plug with a tool.

Plug

~ 5 mm

• Make sure that the grey sheath remains inside the plug.

This type of connection DOES NOT ensure double insulation.

Wires with cross-section area of 0.5 mm2or larger must comply with IEC 60332-1-2; wires with

cross section area smaller than 0.5 mm2must comply with IEC 60332-2-2.

4 TECHNICAL SPECIFICATIONS

Power voltage and consumption on terminals V+ e V-

Power voltage:............................................................................................................................... 44 – 57 Vdc

Max. consumption (video call) @48 V: .................................................................................................200 mA

Max. consumption (stand-by) @48 V: ....................................................................................................80 mA

Working temperature range: .................................................................................................. -10 °C ÷ +50 °C

Relay contact range C, NC, NO:

Maximum switching voltage: .................................................................................................................... 30 V

Maximum switching current: ...................................................................................................................3,5 A

Maximum switching load: ............................................................................................................. 40 VA 25 W

Garage gate relay contact range (SE2):

Maximum switching voltage: .................................................................................................................... 30 V

Maximum switching current: ...............................................................................................................200 mA

Max. distance from hall button: .............................................25 m with cable cross-section area 0.5 mm2

Max. distance from supplementary power supply: .............100 m with cable cross-section area 1.5 mm2

Max. distance from capacitance lock: ................................100 m with cable cross-section area 1.5 mm2

DS1375-024A

5 WIRING AND CONFIGURATION

For connecting and the device ref. 1375/824, follow the instructions provided in the iPerTAlk

installation and manual (call module paragraph).

6 MAINTENANCE

Clean regularly with products suitable for metallic surfaces to keep the push-button panel looking good in

time. Do not use aggressive chemical products (e.g. solvents, ammonia, soda, etc.).

7 KEY TO SYMBOLS

Symbol Description

Direct input voltage

See the installation manual of the device

8 SIMPLIFIED EU DECLARATION OF COMFORMITY

Hereby, URMET S.p.A. declares that the radio equipment type:

ELEKTA STEEL CALL MODULE Ref. 1375/824 is in compliance with Directive 2014/53/EU.

The full text of the EU declaration of conformity is available at the following internet address:

www.urmet.com

10 DS1375-024A

ITALIANO

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il

prodotto alla della propria vita utile deve essere raccolto separatamente dagli altri

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a vita agli idonei centri comunali

di raccolta dei elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera

smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo

equivalente.

Presso i rivenditori di prodotti elettronici con di vendita di almeno 400 m2è inoltre

possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire

con dimensione massima inferiore a 25 cm.

L’adeguata raccolta per l’avvio successivo dell’apparecchiatura dismessa al

riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare

possibili negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali

di cui è composta l’apparecchiatura.

ENGLISH

DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July

2012 on waste electrical and electronic equipment (WEEE)

The symbol of the crossed-out wheeled bin on the product or on its packaging indicates that this

product must not be disposed of with your other household waste.

Instead, it is your responsibility to dispose of your waste equipment by handing it over to a

designated collection point for the recycling of waste electrical and electronic equipment.

The separate collection and recycling of your waste equipment at the time of disposal will help to

conserve natural resources and ensure that it is recycled in a manner that protects human health

and the environment.

For more information about where you can drop your waste equipment for recycling, please

contact your local city your household waste disposal service or the shop where you

purchased the product.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali urmet domus Sistema di interfono

urmet domus

urmet domus IPERVOICE SYSTEM Manuale utente

urmet domus

urmet domus IPerCom 1741 Manuale di installazione e funzionamento

urmet domus

urmet domus IPerCom 1160/3 Manuale di istruzioni

urmet domus

urmet domus 1723 Manuale del sistema

urmet domus

urmet domus 1723 Manuale utente

urmet domus

urmet domus CallMe SET 1083 Manuale di installazione e funzionamento

urmet domus

urmet domus VOG 5W 1760 Manuale utente

urmet domus

urmet domus 2VOICE SWITCHBOARD Manuale utente

urmet domus

urmet domus VOG 5 Manuale di installazione e funzionamento

urmet domus

urmet domus iPerCom Mikra2 1060 Manuale del sistema

urmet domus

urmet domus 1722 Manuale utente

urmet domus

urmet domus 2VOICE 1760 Manuale di installazione e funzionamento

urmet domus

urmet domus 1760 Manuale utente

urmet domus

urmet domus IPerCom 1160/3 Manuale del sistema

urmet domus

urmet domus Note 1722/71 Manuale di istruzioni

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuale di installazione e funzionamento

urmet domus

urmet domus 1043/550A Manuale utente

urmet domus

urmet domus SIGNO 1740/1 Manuale di istruzioni

urmet domus

urmet domus IPerCom VOG 5 1761 Manuale di installazione e funzionamento

urmet domus

urmet domus Mini Note + 1722 Manuale del sistema

urmet domus

urmet domus iPercom VOG 5+ 1761 Manuale di installazione e funzionamento

urmet domus

urmet domus miro 1160 Manuale del sistema

urmet domus

urmet domus alpha 1168/45 Manuale utente

urmet domus

urmet domus 2VOICE VOG7 1760 Manuale del sistema

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

SSS Siedle

SSS Siedle BFCV 850 Series Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente

urmet domus ELEKTA STEEL 1375 Manuale utente

Manuali Sistema di interfono popolari di altre marche
