The 784EC Edgemont Craftsman Fronts are intended

to be used on Valor heater model 780 and 785 with a

required choice of Backing Plate: 3-Sided 799BPB-1,

799BPB-2, 799BPB-3, 799STB-1, 799STB-2, or 4-Sided

799BPB-4S.

Mounting of the 784 affects cavity dimensions—see

next page and installation manual supplied with the

appliance for more information.

Overview (G4 and 3-sided 799 backing plate) Overview (G4 and 4-sided 799 backing plate)

G4 fireplace G4 fireplace

784EC front including doors 784EC front including doors

799 Backing Plate

(sold separately) 799BPB-4S

Backing Plate

(sold separately)

4007858-04

784EC Edgemont Craftsman Front Kit

with Backing Plates 799 (sold separately)

INSTALLATION MANUAL

Use with Valor G4 780 and 785 models ONLY

Note: This kit must be

installed or serviced by a

qualified installer, service

agency or gas supplier. These

instructions are to be used

in conjunction with the main

installation instructions

for the above listed heater

model.

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and must be

installed for the protection of children and other at-risk

individuals.

INSTALLER: Leave this

manual with the appliance.

CONSUMER: Retain this

manual for future reference.

!Please note the appliance will have to be raised

by 2-13/16” when using the 799BPB-4S 4-Sided

Backing Plate as the plate extends below the

bottom of appliance.

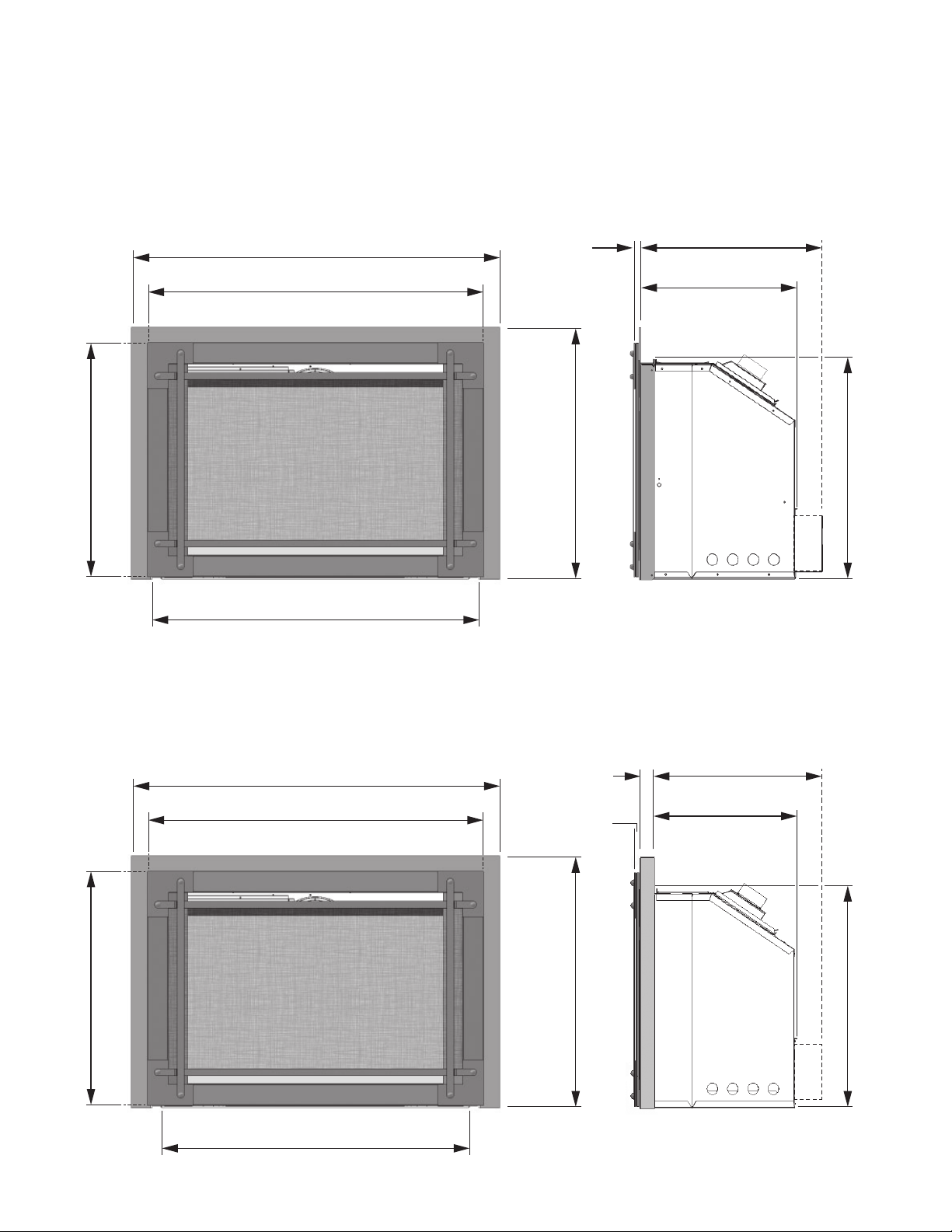

Cavity Height

23 ¾ [603]

16 ¾

[426]

[16]

Minimum Cavity Dimensions for 784EC with 799BPB

Cavity Width 35 ¾ [908]

Cavity Depth

19 ¾ [502]

with fan

799BPB-1 39 ½ [1003]

799BPB-2 46 [1168]

799BPB-3 48 [1219]

inches [mm]

799BPB-1 27 [686]

799BPB-2 31 [787]

799BPB-3 32 Ȥ[822]

Craftsman Front 36 [914]

Craftsman Front

25 ȣ[638]

Dimensions

With 3-Sided Flat Backing Plates

With 3-Sided Square Backing Plates

Cavity Height

23 ¾ [603]

15 ½

[394]

[16]

1 ½

[38]

Minimum Cavity Dimensions for 784EC with 799STB

Cavity Width 33 ¼ [855]

Cavity Depth

18 ½ [470]

with fan

799STB-1 39 ½ [1003]

799STB-2 46 [1168]

Craftsman Front 36 [914]

inches [mm]

799BPB-1 27 [686]

799BPB-2 31 [787]

Craftsman Front

25 ȣ[638]

Cavity Height

23 ¾ [603]

16 ¾

[426]

[16]

Minimum Cavity Dimensions for 784EC with 799BPB 4-sided

Cavity Width 35 ¾ [908]

Cavity Depth

19 ¾ [502]

with fan

799BPB-4S 42 [1067]

inches [mm]

799BPB-4S 31 {ȗ{Ⱦ [789]

Between bottom of plate

and bottom of appliance

2 {uȗ{Ⱦ [72]

Craftsman Front 36 [914]

Craftsman Front

25 ȣ[638]

With 4-Sided Flat Backing Plate

Installation

1. Secure the backing plate to the appliance’s outer case

from the inside as indicated (2 screws per side).

Note: You may need to remove the side shrouds to

secure the plate.

Note: The 3-sided and 4-sided backing plates install

the same way.

2. Identify the left and right door panels and their top

and bottom using the image below. On the left panel,

the notch in the rear flange of the panel is at the top.

The space between the rear flange and the edge

of the panel is wider at the top than at the bottom

of the panel as shown below.

TOP of door:

this space is

wider

TOP of door:

notch in the

rear ange

Left door panel

BOTTOM of door:

this space is

narrower

Rear viewFront view

3. Insert the top pin of the left door panel in the hole

at the top of the left shroud already installed on the

appliance.

4. Lift the panel as far as possible and insert the bottom

pin in the hole at the bottom of the shroud. The

panel should rotate freely.

5. Install the right door panel the same way.

6. Hook the barrier screen front to the backing plate as

indicated.

Note: The barrier screen front, when hooked to

the backing plate, protrudes slightly in front of the

plate.

Maintenance

To clean the backing plate, use mild soap and water. You

can dust the screen with a soft brush. To brush the back

of the screen, simply unhook it.

If the barrier becomes damaged, the barrier shall

be replaced with the manufacturer’s barrier for this

appliance.

To clean the window and ceramics inside the firebox,

consult the Homeowner’s Manual supplied with the

fireplace.

WARNING

DO NOT TOUCH the barrier screen,

front or glass while they are hot! Let the

fireplace cool first before cleaning it.

FOR YOUR SAFETY, ensure the barrier

screen is reinstalled on the fireplace after

maintenance.

Repair Parts List 1

Description Part Numbers

784ECBR

Bronze

784ECPW

Pewter

784ECCB

Champagne

Brass

1 LH door panel 4002408AZ 4002408AZ 4002408AZ

2 RH door panel 4002410AZ 4002410AZ 4002410AZ

3Frontwithscreen 4007684BR 4007684PW 4007684CB

Barrier screen only 4007655AZ 4007655AZ 4007655AZ

Designed and Manufactured by / for

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorfireplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

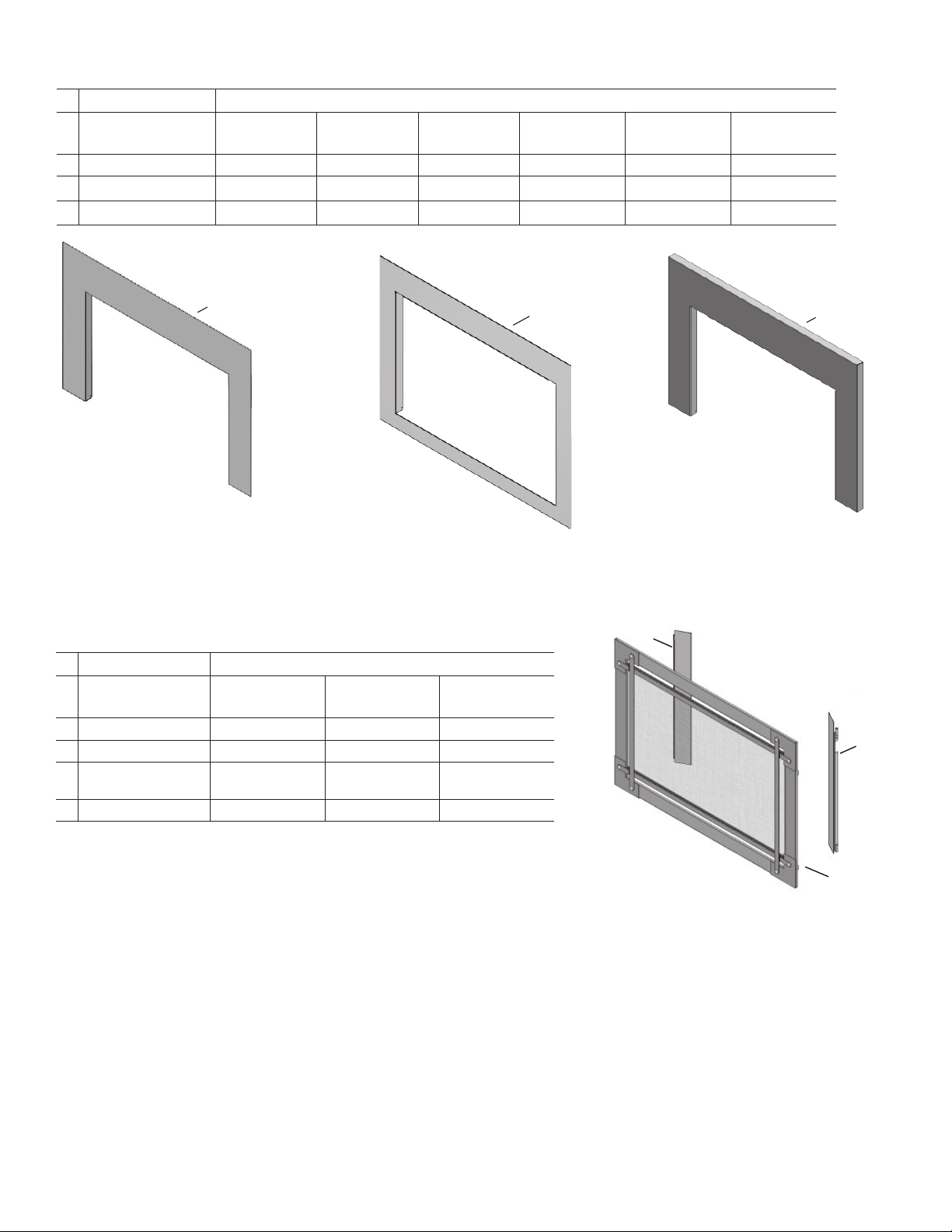

Repair Parts List

Description Part Numbers

Backing Plates 799BPB-1

39-1/2” x 27”

799BPB-2

46” x 31”

799BPB-3

48” x 32-3/8”

799BPB-4S

42” x 31-1/16”

799STB-1

39-1/2” x 27”

799STB-2

46” x 31”

1 3-Sided 4005420AZ 4004446AZ 4006310AZ

24-Sided 4008669AZ

33-SidedSquare 4010748 4010749

799BPB-1, 799BPB-2

or 799BPB-3

799BPB-4S

784EC

799STB-1 or

799STB-2

La Devanture Edgemont Craftsman 784EC est conçue

pour les foyers Valor G4 modèles 780 et 785. Elle doit

être installée sur une des Plaques de finition à 3 côtés

799BPB-1, 799BPB-2, 799BPB-3, 799STB-1, 799STB-2 ou

la Plaque de finition à 4 côtés 799BPB-4S.

Concept

(G4 et Plaque 799BPB-4S)

Devanture 784EC

incluant portes

Plaque de

finition

799BPB-4S

(vendue

séparément)

Devantures Edgemont Craftsman 784EC

avec Plaques de ﬁnition 799 (vendues séparément)

GUIDE D’INSTALLATION

Pour foyers Valor G4 780 et 785 SEULEMENT

Note : Ce kit doit être

installé ou réparé par un

installateur qualifié, une

agence de service certifiée

ou un fournisseur de gaz.

Ces instructions doivent être

utilisées conjointement avec

les instructions d’installation

du modèle de foyer Valor

indiqué ci-dessus.

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

!INSTALLATEUR : Laissez cette

notice avec l’appareil.

CONSOMMATEUR : Conservez

cette notice pour consultation

ultérieure.

L’installation de la Devanture 784 affecte les

dimensions de la cavité—voir les détails à la page

suivante et dans le guide d’installation du foyer.

Notez que le foyer devra être soulevé de 2-13/16"

(72 mm) si installé avec la Plaque de finition à 4 côtés

799BPB-4S car la plaque dépasse le bas de l'appareil.

Concept

(G4 et Plaques 799)

Foyer G4

Devanture 784EC

incluant portes

Plaques de

finition 799

(vendues

séparément)

Foyer G4

Hauteur de cavité

23 ¾ [603]

16 ¾

[426]

[16]

Dimensions minimales de cavité pour 784EC avec 799BPB

Largeur de cavité : 35 ¾ [908]

Profondeur de cavité

19 ¾ [502]

avec ventilateur

799BPB-1 39 ½ [1003]

799BPB-2 46 [1168]

799BPB-3 48 [1219]

pouces [mm]

799BPB-1 27 [686]

799BPB-2 31 [787]

799BPB-3 32 Ȥ[822]

Devanture Craftsman 36 [914]

Devanture Craftsman

25 ȣ[638]

Dimensions

Avec Plaques de finition plates à 3 côtés

Hauteur de cavité

23 ¾ [603]

15 ½

[394]

Dimensions minimale de cavité pour 784EC avec 799STB

Largeur de cavité 33 ¼ [855]

Profondeur de cavité

18 ½ [470]

avec ventilateur

799STB-1 39 ½ [1003]

799STB-2 46 [1168]

pouces [mm]

799BPB-1 27 [686]

799BPB-2 31 [787]

Devanture Craftsman 36 [914]

Devanture Craftsman

25 ȣ[638]

[16]

1 ½

[38]

Avec Plaques de finition angulaires à 3 côtés

HAUT du panneau :

cet espace est

plus large

HAUT du panneau :

encoche dans le

rebord arrière

Panneau d’accès gauche

BAS du panneau :

cet espace est

plus étroit

ArrièreAvant

Installation

1. Fixez la plaque de finition aux supports des côtés

déjà installés sur le foyer (2 vis par côté).

Note : Il est possible que vous deviez enlever les

supports de montage pour fixer la plaque.

Note : Les plaques de finition à 3 ou 4 côtés

s'installent de la même façon.

Hauteur de cavité

23 ¾ [603]

16 ¾

[426]

[16]

Dimensions minimales cavité pour 784EC avec 799BPB à 4 côtés

Largeur de cavité 35 ¾ [908]

Profondeur de cavité

19 ¾ [502]

avec ventilateur

799BPB-4S 42 [1067]

pouces [mm]

799BPB-4S 31 {ȗ{Ⱦ [789]

Entre le bas de la plaque

et le bas de l’appareil

2 {uȗ{Ⱦ[72]

Devanture Craftsman 36 [914]

Craftsman Front

25 ȣ[638]

Avec Plaque de finition à 4 côtés

2. Identifiez les panneaux d’accès gauche et droite, de

même que le haut et le bas de chacun à l’aide de

l’image ci-dessous. Sur le panneau gauche, l’encoche

du rebord à l’arrière est en haut. L’espace entre le

rebord à l’arrière et le haut du panneau est plus large

en haut qu’en bas.

3. Insérez la cheville du haut dans le trou du support de

devanture déjà installé sur l’appareil.

4. Soulevez le panneau et insérez la cheville du bas

dans le trou du support. Le panneau devrait pivoter

librement.

5. Installez le panneau droit de la même façon..

6. Accrochez la devanture et pare-étincelles à la plaque

de finition tel qu’indiqué.

Note : Lorsqu’installé, la devanture dépasse

légèrement le devant de la plaque de finition.

Entretien

Pour nettoyer la plaque de finition, utilisez une solution

d’eau et de savon doux. Époussettez le pare-étincelles

à l’aide d’une brosse à poils doux. Pour brossez l’arrière

du pare-étincelles, simplement décrochez-le.

Si le pare-étincelles est endommagé, il doit être

remplacé par le pare-étincelles conçu par le

manufacturier pour cet appareil.

Pour nettoyer la fenêtre et l’intérieur de la boîte de

foyer, consultez le Guide du propriétaire fournis avec

le foyer.

AVERTISSEMENT

NE TOUCHEZ PAS le pare-étincelles ou le

foyer lorsqu’ils sont chauds! Laissez-les

refroidir avant de les nettoyer.

POUR VOTRE SÉCURITÉ, assurez-vous que

le pare-étincelles est réinstallé sur le foyer

après l’entretien.

Liste de pièces 1

784EC

Description Pièces no

Devantures

Craftsman

784ECBR

Bronze

784ECPW

Gris étain

784ECCB

Champagne

1 Porte gauche 4002408AZ 4002408AZ 4002408AZ

2 Porte droite 4002410AZ 4002410AZ 4002410AZ

3Devanture avec

pare-étincelles 4007684BR 4007684PW 4007684CB

Pare-étincelles seul. 4007655AZ 4007655AZ 4007655AZ

Conçue et fabriquée par / pour

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.

799BPB-1, 799BPB-2

ou 799BPB-3

799BPB-4S

Liste de pièces

Description Pièces no

Plaques de

ﬁnition

799BPB-1

39-1/2” x 27”

799BPB-2

46” x 31”

799BPB-3

48” x 32-3/8”

799BPB-4S

42” x 31-1/16”

799STB-1

39-1/2” x 27”

799STB-2

46” x 31”

1 à 3 côtés, plates 4005420AZ 4004446AZ 4006310AZ

2 à 4 côtés, plates 4008669AZ

3 à 3 côtés angulaires 4010748 4010749

799STB-1 ou

799STB-2

Altri manuali per 784EC

Indice

Lingue:

Altri manuali Valor Accessori per caminetti

Valor

Valor 975 Manuale utente

Valor

Valor 1435 Manuale utente

Valor

Valor 546LFB ZC Portrait Ledgeview Front Manuale utente

Valor

Valor G3 Series Manuale utente

Valor

Valor 719BPB Manuale utente

Valor

Valor 546LFB ZC Portrait Ledgeview Front Istruzioni per l'installazione

Valor

Valor LEGEND G3 763BPB Manuale utente

Valor

Valor LINEAR SERIES Manuale utente

Valor

Valor Legend G4 797FSB Manuale utente

Valor

Valor 1600J L1 Manuale utente

Valor

Valor H3 Series Manuale utente

Valor

Valor G3.5 Series Manuale utente

Valor

Valor PORTRAIT Manuale utente

Valor

Valor LEGEND G3.5 Manuale utente

Valor

Valor G3 Series Manuale utente

Valor

Valor 746CTK-VIK Manuale utente

Valor

Valor 720SWK-M Manuale utente

Valor

Valor 716EHC Manuale utente

Valor

Valor HORIZON H4 Series Manuale utente

Valor

Valor Legend G4 Series Manuale utente

Valor

Valor LINEAR SERIES Manuale utente

Valor

Valor LEGEND G3 Series Manuale utente

Valor

Valor 1595CFKV2 Manuale

Valor

Valor H3 Series Manuale utente

Manuali Accessori per caminetti popolari di altre marche

Exodraft

Exodraft Xzense Manuale utente

Whalen

Whalen Ruso MNFP62BF23-6 Manuale utente

Lopi

Lopi Hearthview 864 Manuale utente

Woodstock Soapstone

Woodstock Soapstone Fireview 201 Manuale utente

EdilKamin

EdilKamin SERBATOIO 250 Guida rapida

Bronpi

Bronpi KIT-1 Manuale utente

Town & Country Fireplaces

Town & Country Fireplaces 22150051 Manuale utente

Travis Industries

Travis Industries 33 DVI Manuale utente

Superior

Superior ASD3628-TI Manuale utente

pleasant hearth

pleasant hearth OFP28WG Manuale utente

IHP

IHP Astria Series Manuale utente

Firegear

Firegear FG-H-2110SS Manuale utente

Nibe

Nibe Contura C i31 Manuale utente

kozy heat

kozy heat KZK-052 Manuale utente

SimpliFire

SimpliFire SF-WM36 Manuale utente

Bluegrass Living

Bluegrass Living BC18NR Guida rapida

pleasant hearth

pleasant hearth IRIS SCROLL Manuale utente

Cooke

Cooke Glass Wind Guard Manuale utente
