Valor L2 SERIES Manuale utente
1
4005605-02
Adjustable Finishing 1” Trim 1775LFB
Approved for use with Valor models 1700 ONLY
INSTALLATION INSTRUCTIONS
L2 Series
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier. These
instructions are to be used
in conjunction with the main
installation instructions
for the above listed heater
model.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
© Copyright Miles Industries Ltd., 2020.
The 1775LFB Linear 1-inch finishing trim is designed
to be used on the Linear L2 1700 Valor heaters.
The application of this kit does not affect the venting
capabilities or method of preparation of the 1700 heaters
as described in the heater’s installation manual.
This trim fits flat against the cement board with the ability
to tuck additional non-combustible materials up to 5/8
inch thickness behind the trim.
DO NOT COVER the trim with any finish!

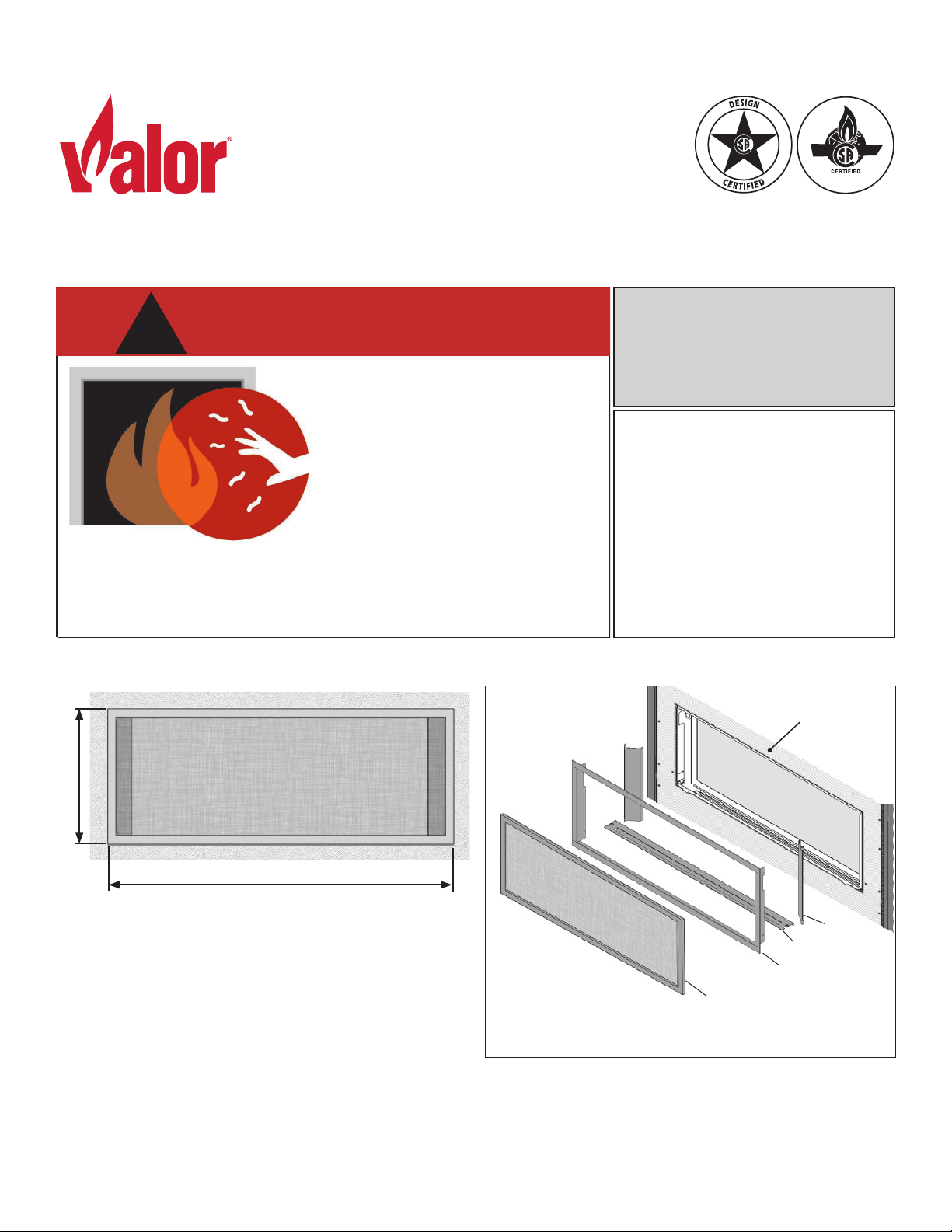

Overview (1700 engine sold separately)
Trim size
Non-combustible
cement board
Barrier screen
Side doors
Trim
Plinth
16-1/4” [413 mm]
51-3/8” [1305 mm]
2

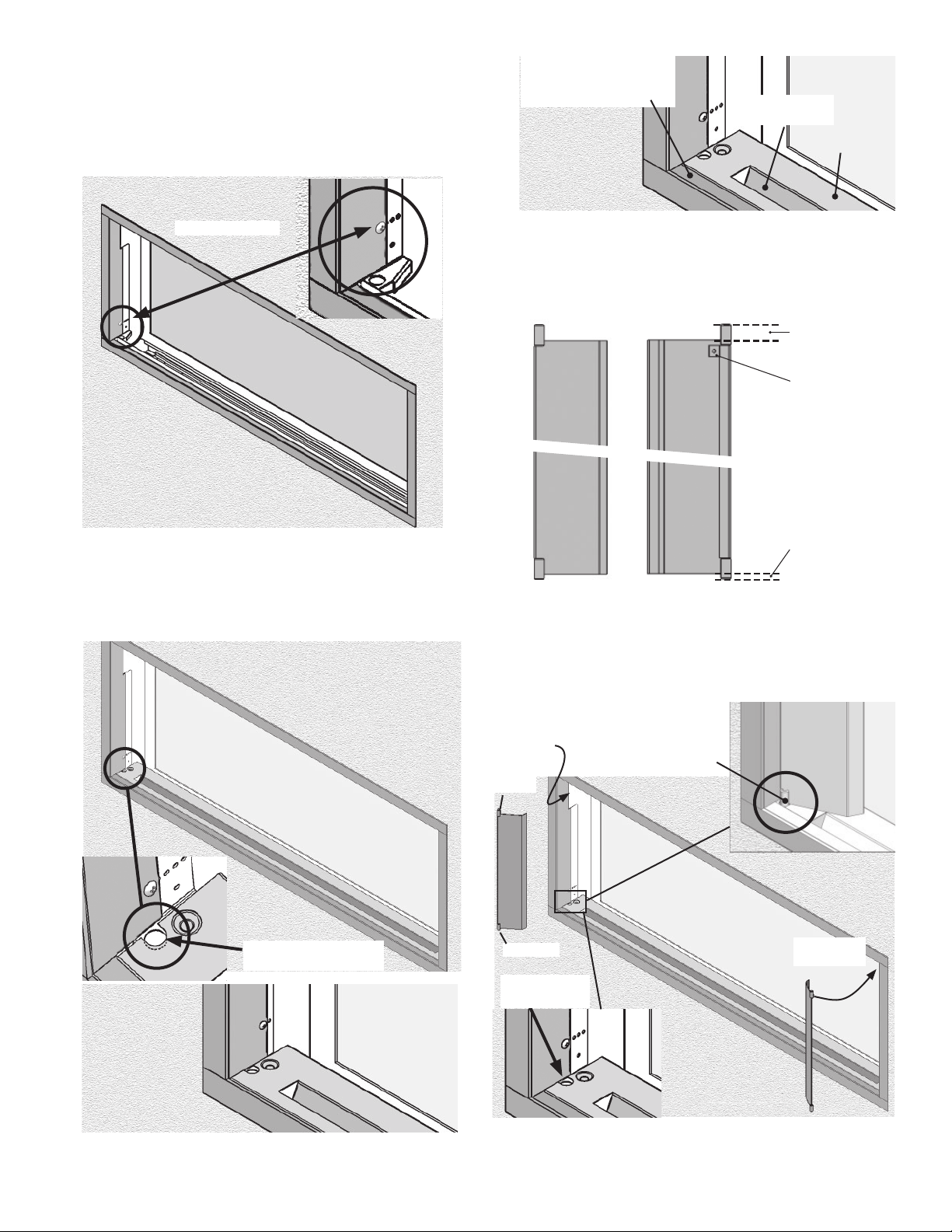

Installation
1. Locate the trim inside the perimeter of appliance’s
opening and press it firmly against cement board or
the wall finish.
2. Secure the trim using 4 no. 8 screws.
3. Place the plinth in the space between the glass and
the trim. Align the round notch of the plinth to the
hole in support underneath as shown.
Note: Each end of the plinth has a rounded notch
opening to insert the hinge pin of the side doors.
4. Identify the left-hand door according to the images
below.
5. Locate the top hinge pin into the upper hole behind
the frame.
6. Lower the bottom hinge pin into the bottom hole.
7. Repeat for the right-hand door.
fixing screws (4)
Align notch in plinth
with hole underneath
TOP of door:
this space is
wider
TOP of door:
tab at the rear
Left door
BOTTOM of door:
this space is
narrower
Rear view
Front view
Trim directly on the finished cement board
Flange below plinth is
visible when the trim is on
thicker wall finish
Trim on 5/8” thicker wall finish
Plinth
Opening in
the plinth
Insert hinge
pin here
hinge
pin
hinge pin
hinge pin
Insert hinge
pin here
Insert hinge
pin here
3

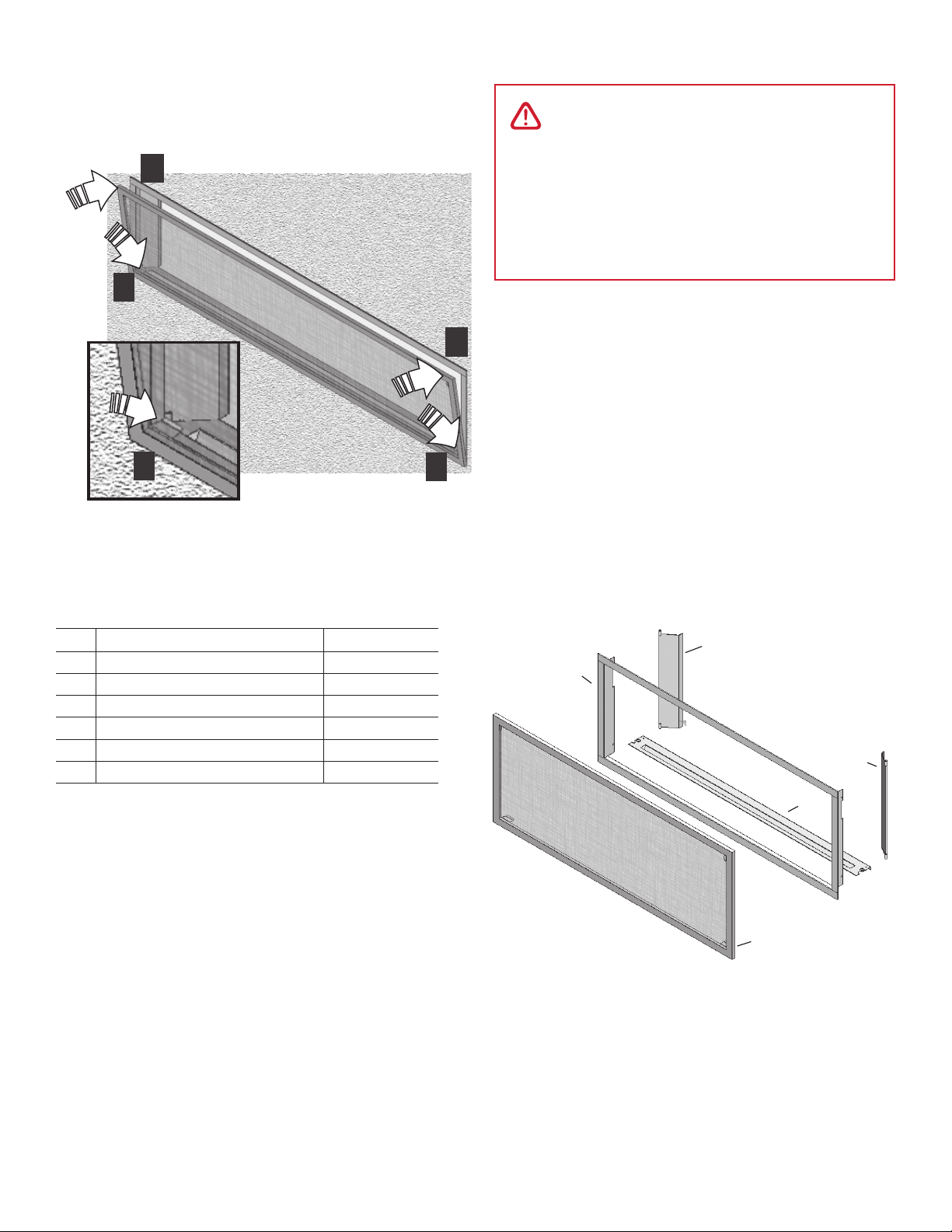

Repair Parts List
Description Part Number
1 LH door assembly 4002957AZ
2 RH door assembly 4002959AZ
3Plinth 4004691AZ
4Trimframe 4005610AZ
5 Barrier screen 4005562
#8 x 3/8 black screws 100A757
1
2
3
5
4
WARNING
DO NOT TOUCH THE BARRIER SCREEN OR
FIREPLACE WHILE THEY ARE HOT! Let the
fireplace cool first before cleaning it.
FOR SAFETY PURPOSE, ensure the barrier
screen is re-installed on the fireplace front
after maintenance if it has been removed.
8. Install the barrier screen.
a. Rest the inboard bottom tabs on the plinth.
b. Push the screen against the trim so the magnets
contact the trim.
Maintenance
To clean the fireplace trim, use mild soap and water.
To clean the barrier screen, dust with a soft brush.
If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
To clean the window and ceramics inside the firebox,
consult the Homeowner’s Manual supplied with the
fireplace.
a
a
a
b
b
Designed and Manufactured by / for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. 604-984-3496 Fax 604-984-0246
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
4
La Bordure de finition réglable 1775LFB est conçue pour
être utilisée avec les foyers Valor Linear L2 1700.
L’installation de ce kit n’affecte pas l’évacuation ou les
méthodes de préparation du foyer 1700 telles que
décrites dans le guide d’installation du foyer.
Cette bordure peut être installée directement sur le
panneau de béton incombustible ou sur un matériau
de finition incombustible jusqu’à 5/8 pouce (16 mm)
d’épaisseur couvrant le panneau de béton.
Ne couvrez pas la bordure!
Concept (Foyers 1700 vendu séparément)
Dimensions de la bordure
Panneau de béton
incombustible
Pare-étincelles
Portes côtés
Bordure
Plinthe
16-1/4” [413 mm]
51-3/8” [1305 mm]
Bordure de finition réglable 1” 1775LFB
Utilisez avec les foyers Valor 1700 SEULEMENT
GUIDE D’INSTALLATION
Série L2
Note : Ce kit doit être
installé ou réparé par un
installateur qualifié, une
agence de service certifiée
ou un fournisseur de gaz.
Ces instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
5

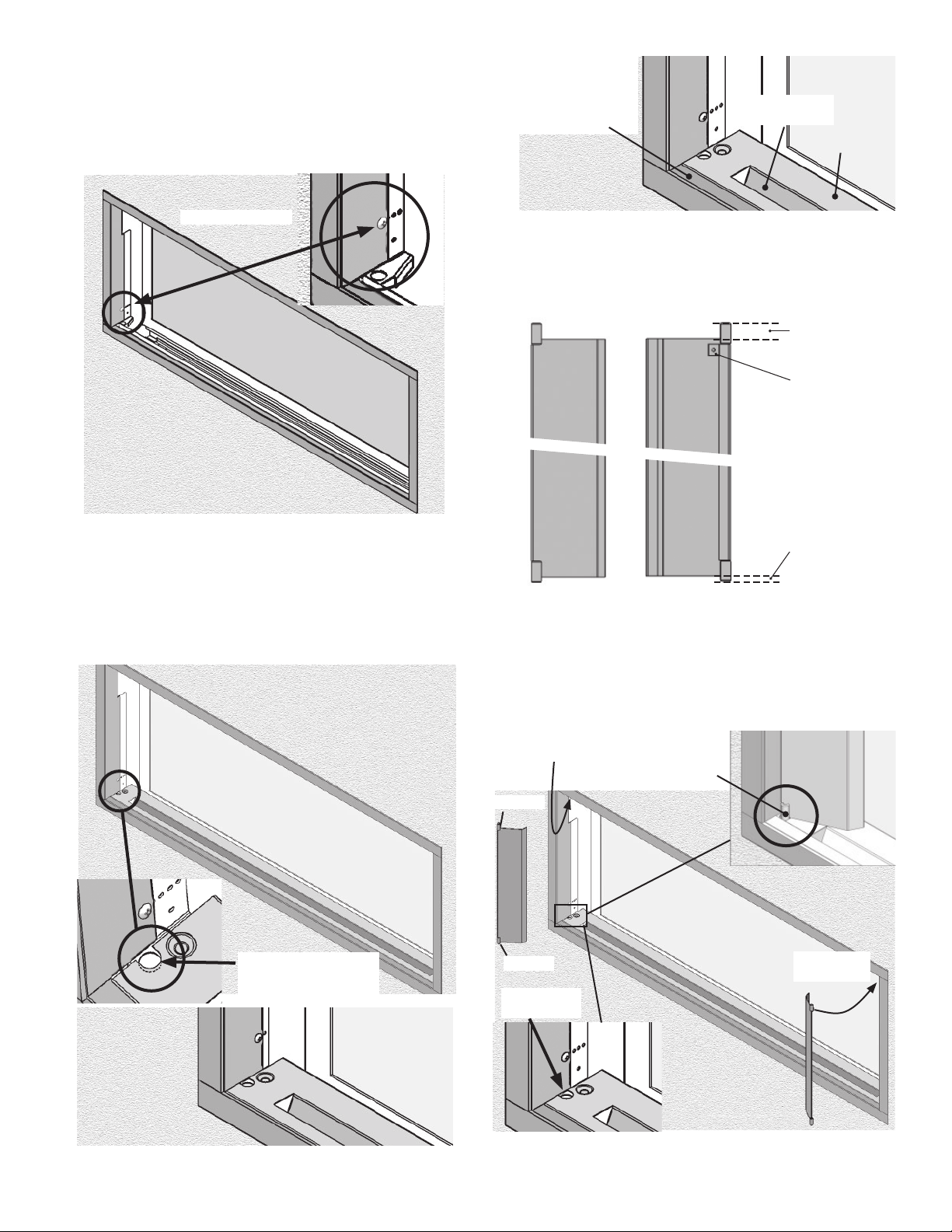

Installation
1. Placez la bordure dans le périmètre de l’ouverture
du foyer et poussez-la fermement contre la surface
du panneau de béton ou du mur fini.
2. Fixez la bordure au foyer à l’aide de 4 vis no8.
3. Placez la plinthe dans l’espace entre la fenêtre et
la bordure. Alignez les découpures rondes de la
plinthe aux trous des supports en-dessous tel
qu’indiqué. Notes: Les découpures rondes sur
chaque bout de plinthe sont conçues pour insérer
les chevilles de portes.
HAUT de porte :
cet espace est
plus large
HAUT de porte :
onglet à l’arrière
Porte gauche
BAS de porte :
cet espace est
plus étroit
Arrière
Avant
4. Identifiez la porte gauche et son orientation selon
les images ci-dessous.
5. Insérez la cheville du haut dans le trou du supérieur
de l’ouverture du foyer.
6. Poussez la porte vers le haut et insérez la cheville du
bas dans le trou à côté de la plinthe.
7. Répétez avec la porte de droite.
Bordure sur panneau de béton fini
Rebord de métal de
la bordure est visible
quand la bordure
est sur un fini plus
épais
Bordure sur finition de 5/8 po d’épaisseur
Plinthe
Ouverture
de la plinthe
Vis de fixation (4)
Alignez la découpure
de la plinthe au trou du
support Insérez la
cheville ici
cheville
cheville
cheville
Insérez la
cheville ici
Insérez la
cheville ici
6

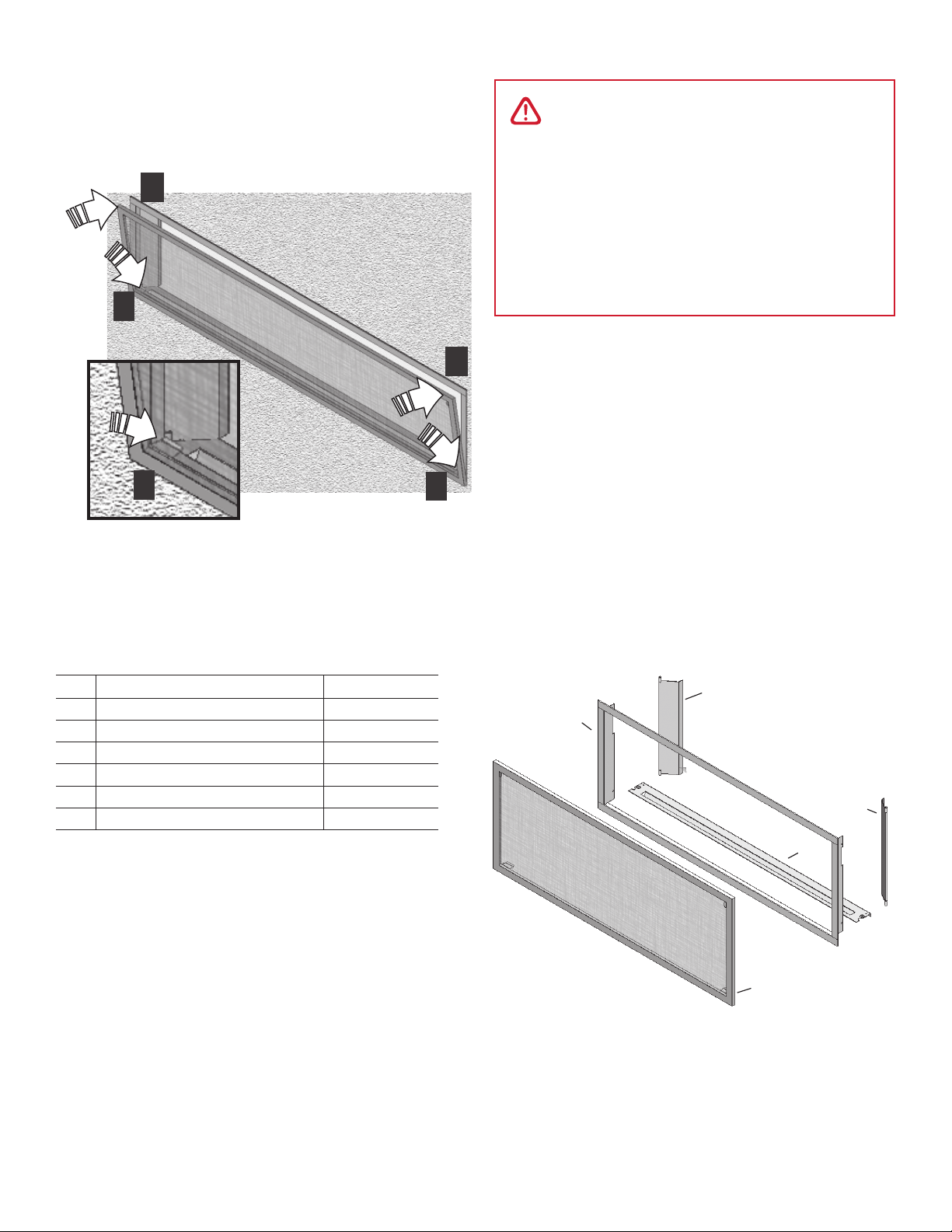

8. Installez le pare-étincelles.
a. Posez les onglets du bas sur le rebord de la
bordure.
b. Poussez le pare-étincelles aimanté afin de le
fixer à la bordure.
Entretien
Pour nettoyer la bordure, utilisez une solution d’eau et
de savon doux. Pour nettoyer le pare-étincelles, utilisez
une brosse à poils doux.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le
manufacturier pour cet appareil.
Pour nettoyer la fenêtre et l’intérieur de la boîte de
foyer, consultez le Guide du propriétaire fourni avec
le foyer.
1
2
3
5
4
Liste de pièces
Description Part Number
1Portegauche 4002957AZ
2 Porte droite 4002959AZ
3Plinthe 4004691AZ
4Bordure 4005610AZ
5Pare-étincelles 4005562
#8 x 3/8 black screws 100A757
a
a
a
b
b
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. 604-984-3496 Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
AVERTISSEMENT
NE TOUCHEZ PAS AU PARE-ÉTINCELLES
OU AU FOYER LORSQU’ILS SONT CHAUDS!
Laissez le foyer refroidir avant de le
nettoyer.
POUR DES RAISONS DE SÉCURITÉ, assurez-
vous que le pare-étincelles soit réinstallé
sur la bordure après l’entretien s’il a été
enlevé.
