Valor LINEAR SERIES Manuale utente
1
Note: This kit must be installed or serviced by a
qualified installer, service agency or gas supplier.
These instructions are to be used in conjunction
with the main installation instructions for the
above listed models.
Side glass anchor
Rear glass anchor
4008787-01
© Copyright Miles Industries Ltd., 2022
2525RGL Reflective Glass Liners
Approved for use with Valor Linear model 2500 only
INSTALLATION MANUAL
Linear Series
WARNING
If these instructions are not followed
exactly, a fire or explosion may result
causing property damage, personal injury
or loss of life.
1725RGL-3:
• 4004380 – Rear glass retainer strips (2)
• 4004658 – Side glass anchors (2)
• 4004356 – Rear glass anchors (4)
Kit Components
The 2525RGL kit comes with two kits included: 2525RGL-1 and 1725RGL-3. Both are required to complete assembly.
2525RGL-1:
• 4008477 – LH side glass panel
• 4008478 – RH side glass panel
• 4008479 – Rear glass panels (3)
• 4008343 – Ceramic roof panels - black (2)
Rear glass retainer
strip
Parts not to scale
Ceramic roof panels
Rear glass panels
LH side glass panel RH side glass panel
2

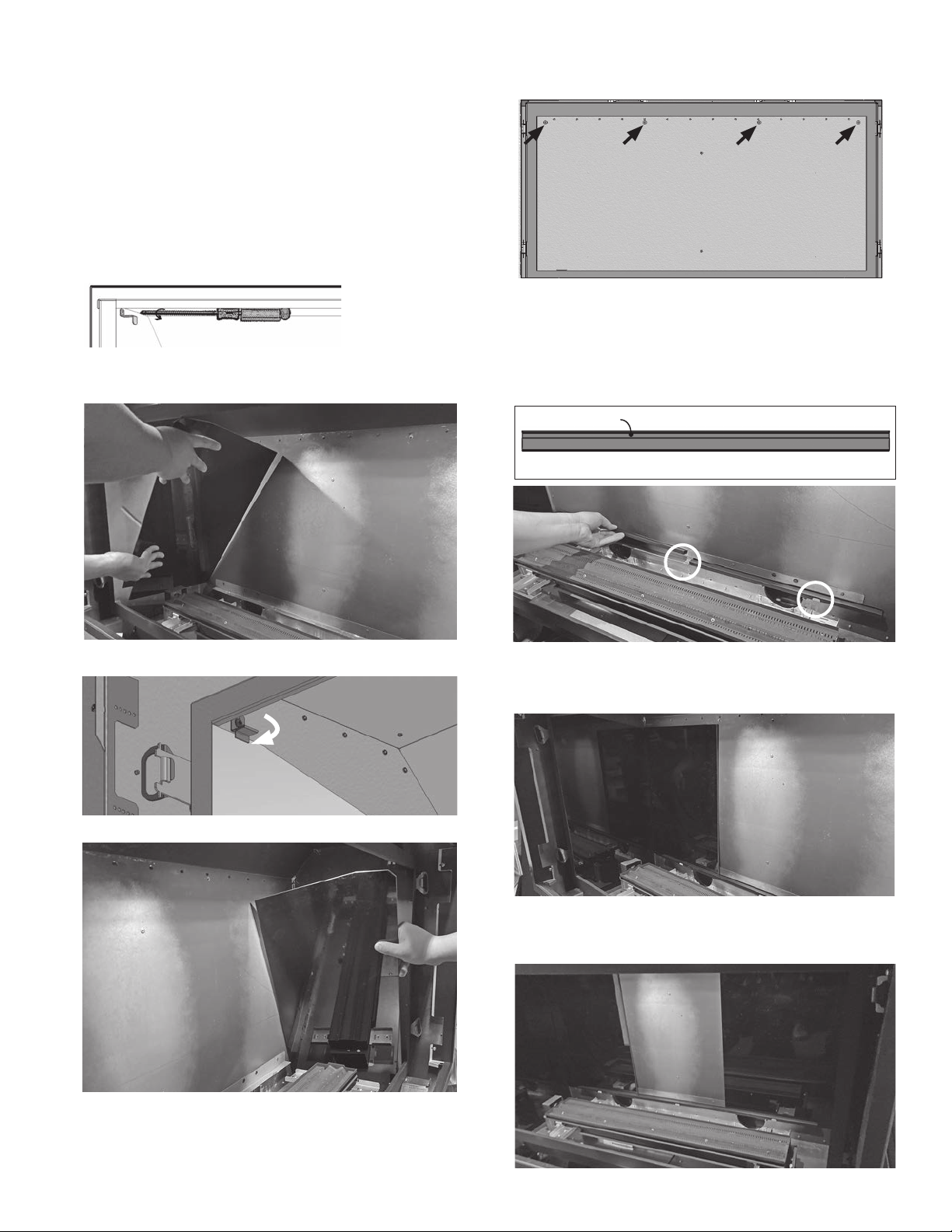

5. On the rear of the firebox, at the top, remove and
keep the four screws to install rear panel anchors.
6. Place the rear glass retainer strips, groove at the
back, on the ledge of the firebox behind the burner.
They must be touching each other and centered on
the ledge. The strips are held in place with the tabs
of the ledge as indicated below.
7. Insert the left rear panel in the groove of the retain-
er strip. Slide the panel to the left behind the side
panel.
8. Insert the right rear panel in the groove of the
retainer strip and slide it to the right behind the side
panel.
Rear glass retainer strip—top view
Groove Rear
Front
Installation
Unpack all cartons carefully, with special care for the
glass panels and the top ceramic panels.
The glass panels are retained in place in the firebox by
the retainer strips and glass anchors.
To achieve the intended effect, the liners should be
installed so the smooth side is visible.
1. On each side at the top front of the firebox, remove
the existing side panels anchors and replace them
with the side glass anchors in the kit.
2. Insert the left side panel as shown, being careful of
the pilot light. Place against the firebox side.
3. Rotate the anchor down to hold it in place.
4. Repeat with the right side panel.
3
9. Insert the center rear panel between the other two
rear panels and place it in the groove of both
retainer strips. Be sure to support the center panel
at all times!
10. Pull the side panels toward the center to close any
gap between them.
11. Holding the rear panels, screw down one rear
anchor at the top of the sections where they meet
as indicated and tighten the screw to secure it.
12. Add the remaining rear anchor to the other joint at
the rear. Then add the remaining two anchors at the
outer holes.
13. The top panel is supplied in
two identical sections. The
sections are beveled and
the smooth black ‘fire side’ is
notched at the back. When
installed, the top panel rests
at the rear and sides on the
glass panels and their anchors. In the front, it rests
on the top panel support bracket inside the front
edge of the firebox.
a. Position and slide the top panel into the left
corner of the firebox, then slide it in to right side
of the firebox to sit on the side and rear panels.
b. Carefully position and insert the second panel
above the right one, then slide it to the left
corner to sit on the side and rear panels.
Installation is complete.
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. 604-984-3496 Fax 604-984-0246
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
top
underside
(fire side)
rear
panel
4
Note
Ce kit doit être installé et entretenu par un
installateur qualifié, une agence de service certi-
fiée ou un fournisseur de gaz. Ces instructions
doivent être utilisées conjointement avec les
instructions d’installation des modèles mentionés
ci-dessus.
AVERTISSEMENT
Si les instructions fournies dans le présent
guide ne sont pas suivies à la lettre, un
feu ou une explosion pourraient résulter
et causer des dommages matériels, des
blesssures ou la mort.
Support d’ancrage,
côtés (2)
Supports d’ancrage,
arrière (4)
Panneaux de verre réfléchissants 2525RGL
Pour installation sur les modèles Valor Linear 2500 seulement
GUIDE D’INSTALLATION
Série Linear
1725RGL-3
• 4004380 – Supports de panneaux arrières (2)
• 4004658 – Supports d’ancrage, côtés (2)
• 4004356 – Supports d’ancrage, arrière (4)
Contenu des trousses
L’ensemble de Panneaux de verre réfléchissants
2525RGL-1 doit être accompagné de la trousse
Supports à rainure et supports d’ancrage 1725RGL-3
pour compléter l’installation.
2525RGL-1
• 4008477 – Panneau de verre gauche
• 4008478 – Panneau de verre droit
• 4008479 – Panneaux de verre arrières
(3)
• 4008343 – Panneaux de céramique du
haut (2)
Supports de panneaux
arrières (2)
Pièces ne sont pas à l’échelle
Panneaux du haut (2)
Panneaux arrières (3) Panneau gauchePanneau droit
5
Support de panneaux—vu du haut
Rainure Arrière
Avant
5. Sur la paroi arrière dans la boîte de foyer, désserrez
quatre vis tel qu’indiqué pour y fixer les supports
d’ancrage arrières.
6. Placez les deux supports des panneaux arrières,
côte-à-côte, rainure à l’arrière, sur le rebord der-
rière le brûleur. Les supports sont retenus par les
languettes verticales du rebord. Centrez latérale-
ment les deux supports.
7. Insérez un des panneaux arrières dans la rainure du
support et glissez le panneau derrière le panneau
gauche.
8. Insérez un autre panneau arrière dans la rainure du
support et glissez-le derrière le panneau droit.
Installation
Déballez les cartons avec précautions, particulièrement
lorsque vous manipulez les panneaux de verre et de
céramique fragiles.
Les panneaux de verre sont fixés dans la boîte de foyer
à l’aide des supports pour panneaux et des supports
d’ancrage.
Afin d’obtenir l’effet réfléchissant des panneaux,
installez-les avec le côté lisse visible.
1. De chaque côté du haut de la boîte de foyer, enlevez
les supports d’ancrage de panneaux existants et
remplacez-les par ceux inclus avec la trousse.
2. Insérez le panneau gauche dans le foyer en faisant
attention de ne pas accrocher la veilleuse; placez le
panneau contre la paroi du foyer.
3. Pivotez le support d’ancrage pour tenir le panneau.
4. Installez le panneau droit dans le foyer de la même
manière que le gauche..
© Tous droits réservés, Miles Industries Ltd., 2022
6
dessus
dessous
(côté feu)
panneau
arrière
Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. 604-984-3496 Téléc. 604-984-0246
www.fr.valorfireplaces.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
9. Insérez le dernier panneau dans les rainures des
deux supports arrière au centre, entre les deux
autres panneaux. Tenez le panneau du centre pour
qu’il ne tombe pas!
10. Tirez les panneaux de chaque côté vers le centre
pour qu’il n’y ait pas d’espace entre eux.
11. Tenant deux des panneaux, insérez un des support
d’ancrage arrière sous la vis située à l’intersection
des deux panneaux; serrez la vis pour sécuriser les
panneaux.
12. Répétez pour l’autre joint des panneaux arrières en
utilisant le deuxième support d’ancrage. Utilisez les
deux autres supports d’ancrage aux extrémités des
panneaux arrières..
13. Le panneau du haut est composé
de deux sections identiques. Il est
bisauté et le côté “feu”, uni noir, est
encoché à l’arrière et uni à l’avant.
Lorsqu’installé, le panneau repose
sur les panneaux des côtés de
même que sur le panneau arrière
et ses supports d’ancrage. À l’avant,
il est supporté par un support fixé
au rebord du foyer.
a. Insérez une section du panneau, côté feu vers le
bas, dans le coin supérieur gauche de la boîte de
foyer puis glissez-le vers le coin droit, le posant
sur le dessus des panneaux droit et arrières.
b. En la maniant avec soins, insérez la deuxième
section sur le dessus de la section déjà installée;
puis, soulevez-la et placez-la dans le coin
supérieur gauche, reposant sur les panneaux
gauche et arrières..
2525RGL installé.
