Velleman CAMZWBLAH2N Manuale utente

CAMZWBLAH2N

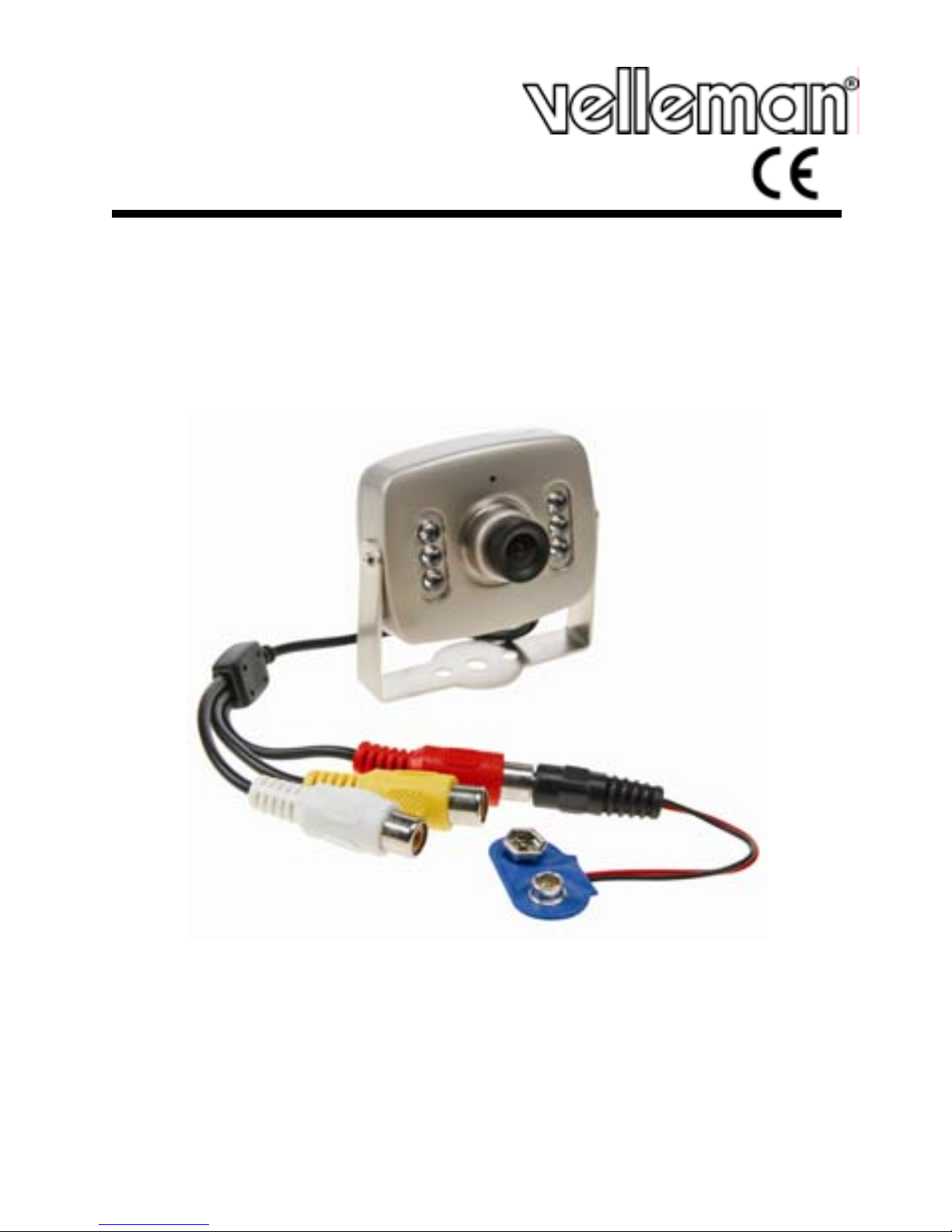

B/W CMOS CAMERA WITH AUDIO / 6 IR LEDS

CMOS Z/W-CAMERA MET AUDIO/6 IR-LEDS

CAMÉRA CMOS N/B AVEC AUDIO/6 LED IR

S/W-KAMERA CMOS MIT AUDIO / 6 IR-LEDs

CÁMARA B/N CMOS CON AUDIO / 6 LEDs IR

USER MANUAL 2

GEBRUIKERSHANDLEIDING 4

NOTICE D’EMPLOI 6

MANUAL DEL USUARIO 8

BEDIENUNGSANLEITUNG 10

CAMZWBLAH2N

24/02/2009 2 Velleman®

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, don't install or use it and contact your dealer.

2. Safety Instructions

Keep the device away from children and unauthorised users.

For indoor use only. Keep this device away from rain,

moisture, splashing and dripping liquids

•Damage caused by disregard of certain guidelines in this manual is

not covered by the warranty and the dealer will not accept

responsibility for any ensuing defects or problems.

•Note that damage caused by user modifications to the device is not

covered by the warranty.

3. General Guidelines

•Protect this device from shocks and abuse. Avoid brute force when

operating the device.

•Protect the device against extreme heat, dust and moisture.

•Familiarise yourself with the functions of the device before actually

using it.

•All modifications of the device are forbidden for safety reasons.

•Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

CAMZWBLAH2N

24/02/2009 3 Velleman®

4. Installation

•The yellow RCA connector is the video output. Connect it to the

video input of a supporting device (e.g. monitor, not incl.).

•The white RCA connector is the audio output. Connect it to the

audio input of a supporting device (e.g. monitor, not incl.)

•Connect the plug of the included power supply to the red jack of

the camera and plug the power adapter in the mains.

•To adjust focus, unscrew the small screw at the bottom of the

lens, turn the lens to adjust and re-secure the screw.

5. Technical Specification

pick-up element 1/4" B/W CMOS

number of pixels 352(H) x 288(V) -CCIR- EIA: 320(H) X 240(V)

viewing angle 92°

min. illumination 0.1 Lux / F1.2

interlace 2:1

resolution 380 TV lines

video output level 1.0Vpp 75ohm

power supply DC 9-12V / 40mA (regulated)(use PS1205R,

not incl.) or 9V battery (I-type, not incl.)

weight 115g

dimensions 60 x 32 x 56mm

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

resulted from (incorrect) use of this device.

For more info concerning this product, please visit our

website www.velleman.eu.

The information in this manual is subject to change without

prior notice.

CAMZWBLAH2N

24/02/2009 4 Velleman®

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of

naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd de camer uit de buurt van kinderen en onbevoegden.

Enkel voor gebruik binnenshuis. Bescherm de camera tegen

regen, vochtigheid en opspattende vloeistoffen.

•De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de

verantwoordelijkheid afwijzen voor defecten of problemen die hier

rechtstreeks verband mee houden.

•Schade door wijzigingen die de gebruiker heeft aangebracht aan

het toestel vallen niet onder de garantie.

3. Algemene richtlijnen

•Bescherm dit toestel tegen schokken. Vermijd brute kracht tijdens

de bediening van dit toestel.

•Bescherm dit toestel tegen extreme temperaturen, stof en

vochtigheid.

•Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

•Om veiligheidsredenen mag de gebruiker geen wijzigingen

CAMZWBLAH2N

24/02/2009 5 Velleman®

aanbrengen aan het toestel.

•Gebruik het toestel enkel waarvoor het gemaakt is. Bij

onoordeelkundig gebruik vervalt de garantie.

4. Installatie

•Sluit de gele RCA-connector (video) aan de video-ingang van de

monitor (niet meegelev.).

•Sluit de witte RCA-connector (audio) aan de audio-ingang van de

monitor (niet meegelev.).

•Sluit de plug van de voeding aan de rode ingang van de camera.

Koppel de voeding aan het lichtnet.

•Maak de kleine schroef onderaan de lens los, regel de focus en

span opnieuw aan.

5. Technische specificaties

opneemelement 1/4" Z/W CMOS beeldsensor

pixels 352(H) x 288(V) -CCIR- EIA: 320(H) X 240(V)

kijkhoek 92°

min. verlichting 0,1 lux / F1.2

interlace 2:1

resolutie 380 tv-lijnen

uitgang video 1,0 Vpp, 75 Ω

voeding 9 ~ 12VDC / 40mA (gestabiliseerd) (gebruik

PS1205R, niet meegelev.) of 9V-batterij (type

I, niet meegelev.)

gewicht 115g

afmetingen 60 x 32 x 56mm

Gebruik dit toestel enkel met originele accessoires. Velleman

nv is niet aansprakelijk voor schade of kwetsuren bij

(verkeerd) gebruik van dit toestel. Voor meer informatie

omtrent dit product, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

CAMZWBLAH2N

24/02/2009 6 Velleman®

NOTICE D’EMPLOI

1. Introduction

Aux résidents de l'Union européenne : des informations

environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination

d’un appareil en fin de vie peut polluer l'environnement. Ne

pas jeter un appareil électrique ou électronique (et des

piles éventuelles) parmi les déchets municipaux non sujets

au tri sélectif ; une déchèterie traitera l’appareil en

question. Renvoyer les équipements usagés à votre fournisseur ou à

un service de recyclage local. Il convient de respecter la

réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour

élimination.

Nous vous remercions de votre achat ! Lire la présente notice

attentivement avant la mise en service de l’appareil. Si l’appareil a

été endommagé pendant le transport, ne pas l’installer et consulter

votre revendeur.

2. Prescriptions de sécurité

Garder la caméra hors de la portée de personnes non

qualifiées et de jeunes enfants.

Pour usage à l’intérieur uniquement. Protéger la caméra de

la pluie, de l’humidité et des éclaboussures.

•La garantie ne s’applique pas aux dommages survenus en

négligeant certaines directives de cette notice et votre revendeur

déclinera toute responsabilité pour les problèmes et les défauts qui

en résultent.

•Les dommages occasionnés par des modifications à l’appareil par le

client ne tombent pas sous la garantie.

3. Directives générales

•Protéger la caméra contre les chocs et la traiter avec

circonspection pendant l’installation et l’opération.

•Tenir la caméra à l’écart de la poussière, l’humidité et des

températures extrêmes.

•Se familiariser avec le fonctionnement de l’appareil avant

l’utilisation.

•Toute modification de l’appareil est interdite pour des raisons de

CAMZWBLAH2N

24/02/2009 7 Velleman®

sécurité.

•N’utiliser le thermomètre qu’à sa fonction prévue. Un usage

impropre annule d'office la garantie.

4. Installation

•Raccorder la fiche RCA jaune (sortie vidéo) à l’entrée vidéo du

moniteur.

•Raccorder la fiche RCA blanche (sortie audio) à l’entrée audio du

moniteur.

•Insérer la fiche de l’alimentation dans la prise rouge de la caméra

et raccorder l’alimentation au réseau.

•Desserrer la vis au bas de l’objectif, ajuster la focalisation et

resserrer la vis.

5. Spécifications techniques

capteur CMOS N/B 1/4"

pixels 352(H) x 288(V) -CCIR- EIA: 320(H) X 240(V)

angle de vue 92°

éclairement min. 0,1 lux / F1.2

entrelacement 2:1

résolution 380 lignes TV

sortie vidéo 1,0 Vpp, 75 Ω

alimentation 9 ~ 12VCC / 40mA (stabilisée) (utilisez

PS1205R, non incl.) ou 1 pile 9V (type I, non

incl.)

poids 115g

dimensions 60 x 32 x 56mm

N’employer cet appareil qu’avec des accessoires d’origine. SA

Velleman ne sera aucunement responsable de dommages ou

lésions survenus à un usage (incorrect) de cet appareil. Pour

plus d’information concernant cet article, visitez notre site

web www.velleman.eu. Toutes les informations présentées

dans cette notice peuvent être modifiées sans notification

préalable.

CAMZWBLAH2N

24/02/2009 8 Velleman®

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente

concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si

tira las muestras inservibles, podrían dañar el medio

ambiente. No tire este aparato (ni las pilas, si las hubiera)

en la basura doméstica; debe ir a una empresa

especializada en reciclaje. Devuelva este aparato a su

distribuidor o a la unidad de reciclaje local. Respete las leyes locales

en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para

residuos.

¡Gracias por haber comprado la CAMZWBLAH2N! Lea atentamente las

instrucciones del manual antes de usarla. Si el aparato ha sufrido

algún daño en el transporte no lo instale y póngase en contacto con

su distribuidor.

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de personas no

capacitadas y niños.

Sólo para el uso en interiores. No exponga este equipo a

lluvia, humedad ni a ningún tipo de salpicadura o goteo.

•Los daños causados por descuido de las instrucciones de seguridad

de este manual invalidarán su garantía y su distribuidor no será

responsable de ningún daño u otros problemas resultantes.

•Los daños causados por modificaciones no autorizadas, no están

cubiertos por la garantía.

3. Normas generales

•No agite el aparato. Evite usar excesiva fuerza durante el manejo y

la instalación.

•No exponga este aparato a polvo, humedad y temperaturas

extremas.

•Familiarícese con el funcionamiento del aparato antes de utilizarlo.

•Por razones de seguridad, las modificaciones no autorizadas del

aparato están prohibidas.

CAMZWBLAH2N

24/02/2009 9 Velleman®

•Utilice sólo el aparato para las aplicaciones descritas en este

manual. Un uso desautorizado anula la garantía completamente.

•El usuario no habrá de efectuar el mantenimiento de ninguna pieza.

•Contacte con su distribuidor si necesita piezas de recambio.

4. Instalación

•Conecte el conector RCA amarillo (salida de vídeo) a la entrada de

vídeo del monitor.

•Conecte el conector RCA blanco (salida de audio) a la entrada de

audio del monitor.

•Introduzca el conector de alimentación a la entrada roja de la

cámara y conecte la alimentación a la red.

•Desatornille el tornillo de la parte inferior de la óptica, ajuste el

foco y vuelva a atornillar el tornillo.

5. Especificaciones

sensor sensor CMOS B/N de 1/4"

píxeles 352(H) x 288(V) -CCIR- EIA: 320(H) X 240(V)

ángulo de visión 92°

iluminación mín. 0,1 lux / F1.2

entrelazado 2:1

resolución 380 líneas TV

salida de vídeo 1,0 Vpp, 75 Ω

alimentación 9 ~ 12VDC / 40mA (estabilizado) (utilice

PS1205R, no incl.) o 1 pila de 9V (tipo I, no

incl.)

peso 115g

dimensiones 60 x 32 x 56mm

Utilice este aparato sólo con los accesorios originales.

Velleman Spain SL no será responsable de daños ni lesiones

causados por un uso (indebido) de este aparato. Para más

información sobre este producto, visite nuestra página web

www.velleman.eu. Se pueden modificar las especificaciones y

el contenido de este manual sin previo aviso.

CAMZWBLAH2N

24/02/2009 10 Velleman®

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung

zeigt an, dass die Entsorgung dieses Produktes nach

seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien)

nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten

Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert

werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für

Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf der CAMZWBLAH2N!Lesen Sie diese

Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie,

ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das

Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Nur für die Anwendung im Innenbereich. Schützen Sie das

Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner

Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

•Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung

verursacht werden, erlischt der Garantieanspruch. Für daraus

resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

•Bei Schäden verursacht durch eigenmächtige Änderungen erlischt

der Garantieanspruch.

3. Allgemeine Richtlinien

•Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt

während der Installation und Bedienung des Gerätes.

•Schützen Sie das Gerät vor extreme Temperaturen, Staub und Feuchte.

•Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen

Funktionen vertraut gemacht haben.

•Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.

Indice

Lingue:

Altri manuali Velleman Macchina fotografica digitale

Velleman

Velleman CAMWH4 Manuale utente

Velleman

Velleman CAMD5 Manuale utente

Velleman

Velleman CAMCOLVC5 Manuale utente

Velleman

Velleman CAMCOLBUL24Z Manuale utente

Velleman

Velleman CAMCOLVC20 Manuale utente

Velleman

Velleman CAMSCC17 Manuale utente

Velleman

Velleman CAMCOLVC2N Manuale utente

Velleman

Velleman CAMSETW9 Manuale utente

Velleman

Velleman CAMSET29 Manuale utente

Velleman

Velleman CAMSET23 Manuale utente

Velleman

Velleman CM1F005 (CAMCOLVC9) Manuale utente

Velleman

Velleman CAMCOLVC15 Manuale utente

Velleman

Velleman CAMCOLBUL30 Manuale utente

Velleman

Velleman CAMCOL6A Manuale utente

Velleman

Velleman CAMCOLBUL25 Manuale utente

Velleman

Velleman CAMZWMBLAH2N Manuale utente

Velleman

Velleman CAMCOLBUL2N1 Manuale utente

Velleman

Velleman CAMD4 Manuale utente

Velleman

Velleman CAMTVI11 Manuale utente

Velleman

Velleman CAMTVI17 Manuale utente

Velleman

Velleman CAMCOLBUL35 Manuale utente

Velleman

Velleman CAMTVI14WN Manuale utente

Velleman

Velleman CAMTVI9 Manuale utente

Velleman

Velleman CAMSCC14 Manuale utente

Manuali Macchina fotografica digitale popolari di altre marche

Mercury

Mercury 350K Manuale utente

Pentax

Pentax Optio LS 465 Manuale utente

Sanyo

Sanyo VPC-S1085 Manuale utente

GE SMART A1255 Manuale utente

Point Grey

Point Grey Gazelle Manuale utente

Nikon

Nikon COOLPIX A Manuale utente

Pentax

Pentax P-5 Manuale utente

BlazeVideo

BlazeVideo A280 Manuale utente

Sony

Sony MCA-20 Manuale utente

Sony

Sony Alpha DSLR-A290 Manuale utente

ATIK Cameras

ATIK Cameras One Manuale utente

CohuHD Costar

CohuHD Costar 3930 Series Manuale utente

Leica

Leica M10-R Manuale utente

FujiFilm

FujiFilm FinePix A700 Manuale utente

Lorex

Lorex LNZ81P25 Series Manuale utente

GE J1470S Manuale utente

Sony

Sony A6700 Guida utente

Canon

Canon EOS ELAN7 Manuale utente
