用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

用戶指南

VIA HD Audio Adeck For Windows

2000, Windows XP & Server 2003

June 20th 2008

Revision 1.10tc

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

版本修訂摘要

版本日期編修備註

1.0tc Oct.20.07 Jill Yang Initial public release

1.10tc Jun.20.08 Jill Yang Update Function Page

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

目錄

版本修訂摘要.............................................................................................................................2

目錄........................................................................................................................................3

圖目錄..................................................................................................................................... 4

前言........................................................................................................................................5

系統需求 ..................................................................................................................................6

顯示模式 ..................................................................................................................................7

簡易模式............................................................................................................................. 7

完整模式............................................................................................................................. 8

面板細部 ..................................................................................................................................9

上面板 ...............................................................................................................................9

下面板 ............................................................................................................................. 10

配置面板........................................................................................................................... 11

喇叭配置面板................................................................................................................ 11

播音、錄音音量設定面板.................................................................................................. 13

音效配置面板................................................................................................................ 16

進階配置面板................................................................................................................ 18

S/PDIF 配置面板......................................................................................................... 21

系統資訊面板................................................................................................................ 22

工具提示 ................................................................................................................................24

工具列................................................................................................................................... 25

Magic 5.1.............................................................................................................................. 26

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

圖目錄

圖1 – 簡易模式的 Adeck.............................................................................................................7

圖2 – 完整模式的 Adeck.............................................................................................................8

圖3 – 上面板............................................................................................................................9

圖4 – 喇叭配置面板 ................................................................................................................. 11

圖5 – 啟用「獨立耳機」的喇叭配置面板 ........................................................................................ 11

圖6 – 喇叭控制面板中的耳機測試面板 ........................................................................................... 12

圖7 – 混音配置面板 – 播放裝置設定 ............................................................................................ 13

圖8 – 混音配置面板 – 錄音裝置設定 ............................................................................................ 14

圖9 – 混音配置面板 – 前置麥克風............................................................................................... 14

圖10 – 混音配置面板 – 耳機 ..................................................................................................... 15

圖11 – 音效配置面板 – 等化器................................................................................................... 16

圖12 - 沒有啟用平滑滾軸的等化器設定.......................................................................................... 16

圖13 – 啟用平滑滾軸的等化器設定............................................................................................... 16

圖14 – 音效配置面板 – 重低音強化管理........................................................................................ 17

圖15 – 插座配置面板 – 後面板................................................................................................... 18

圖16 – 插座配置面板 – 前面板................................................................................................... 18

圖17 – 插座配置面板 – 插座偵測提示 .......................................................................................... 19

圖18 – 插座配置面板 – 耳機配置................................................................................................ 20

圖19 – S/PDIF 配置面板 – S/PDIF 輸出....................................................................................... 21

圖20 – S/PDIF 配置面板 – S/PDIF 輸入....................................................................................... 21

圖21 – 系統資訊面板................................................................................................................ 22

圖22 – 熱鍵配置面板................................................................................................................ 22

圖23 – 熱鍵 – 使用熱鍵調整音量................................................................................................ 23

圖24 – 工具提示 ..................................................................................................................... 24

圖25 – Adeck 的工作列圖示....................................................................................................... 25

圖26 – 在工作列圖示按下滑鼠右鍵............................................................................................... 25

圖27 – Magic 5.1 – 切換至四聲道 .............................................................................................. 26

圖28 – Magic 5.1 – 切換至六聲道 .............................................................................................. 27

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

前言

Audio Deck (Adeck)是一個需搭配 VIA HD 音效驅動程式及 VIA HD 音效晶片的視窗應用程式。用戶可以使用進階的

音效控制介面來控制 VIA 音效晶片，使其達到使用上的最佳狀態，並創造一個強大的客製化音效環境。Adeck 主要的

特色包括：

y使用客製化來支援各種聲音增強設定

y支援動態插座偵測

y支援插座功能設定

y支援「獨立耳機」與「重定向耳機」

y支援 S/PDIF 輸出/輸入裝置的取樣頻率設定

y支援熱鍵

y支援多國語言

y支援喇叭測試

y支援播放與錄音的多重裝置選擇

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

系統需求

Adeck 僅支援已安裝 VIA HD 音效驅動程式的 VIA HD 音效晶片系列。

最低系統需求

y中央處理器：Intel Pentium III 1.0GHz 以上

y記憶體：最少 256MB

y硬碟：最少 10MB 的可用空間

y作業系統：Microsoft Windows XP Professional Service Pack 2 以上

建議系統需求

y中央處理器：Intel Pentium 4 2.0GHz 以上

y記憶體：512MB 以上

y作業系統：已安裝 DirectX 9.0C 的Microsoft Window XP Professional Service Pack 2

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

顯示模式

簡易模式

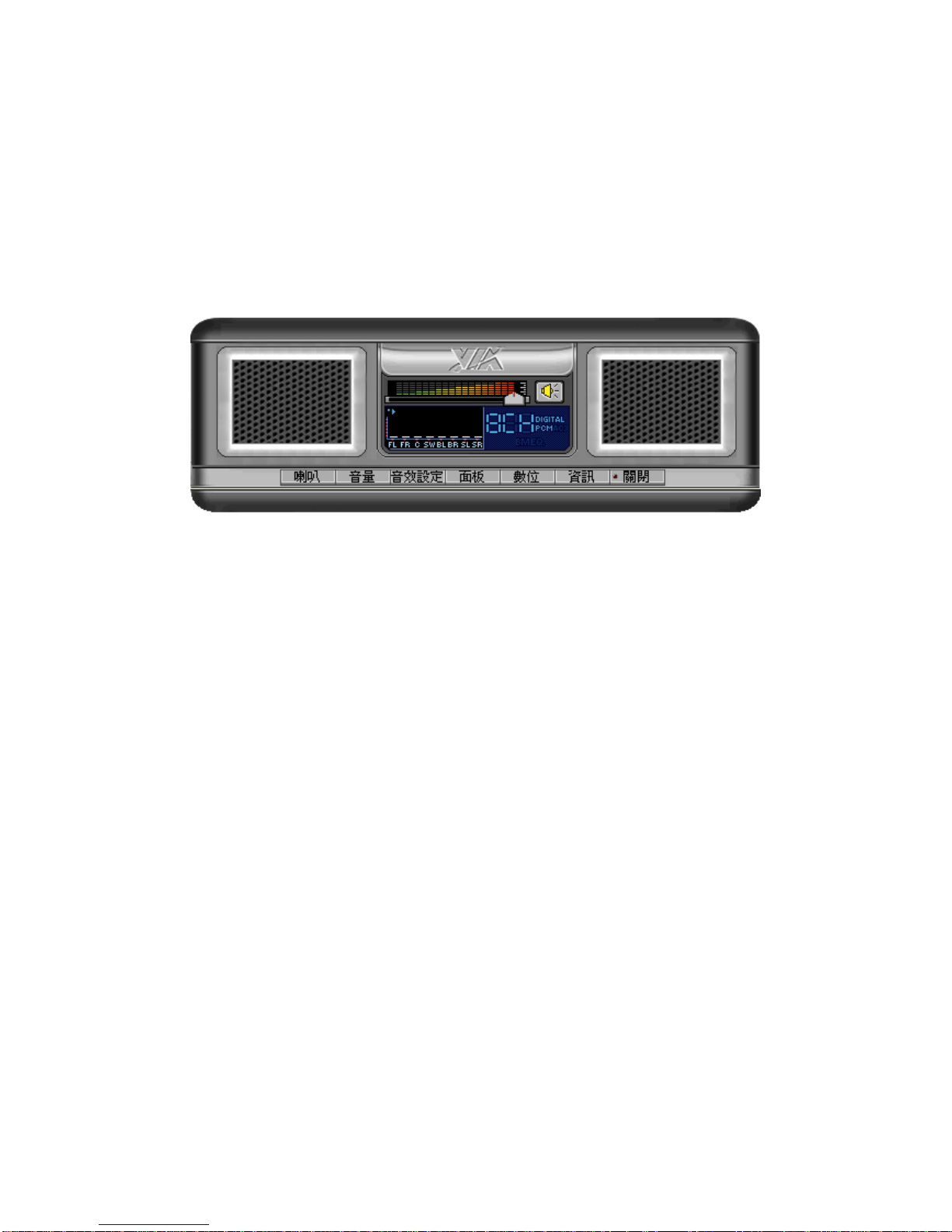

一旦 Adeck 被開啟，視窗桌面中間將會出現一個控制面板。一開始，Adeck 系統會出現一個簡易模式的面板來供用戶

使用(請參見圖 1)。在這個模式下，用戶僅能得到少許的控制與音訊資訊。基本的控制包括：主音量調整及靜音功能。

基本的音訊資訊包括：峰值表、聲道數、S/PDIF 輸出狀態及音效狀態等等。

圖1 – 簡易模式的 Adeck

如果用戶需要更詳細地控制音效，可以點擊面板下方的文字按鈕。這些文字按鈕標示如下：喇叭、音量、音效設定、進

階、數位設定及資訊。當用戶按下其中的一個按鈕時，Adeck 系統便會進入可細部控制的完整模式。用戶可以按下「關

閉」按鈕來離開 Adeck。

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

完整模式

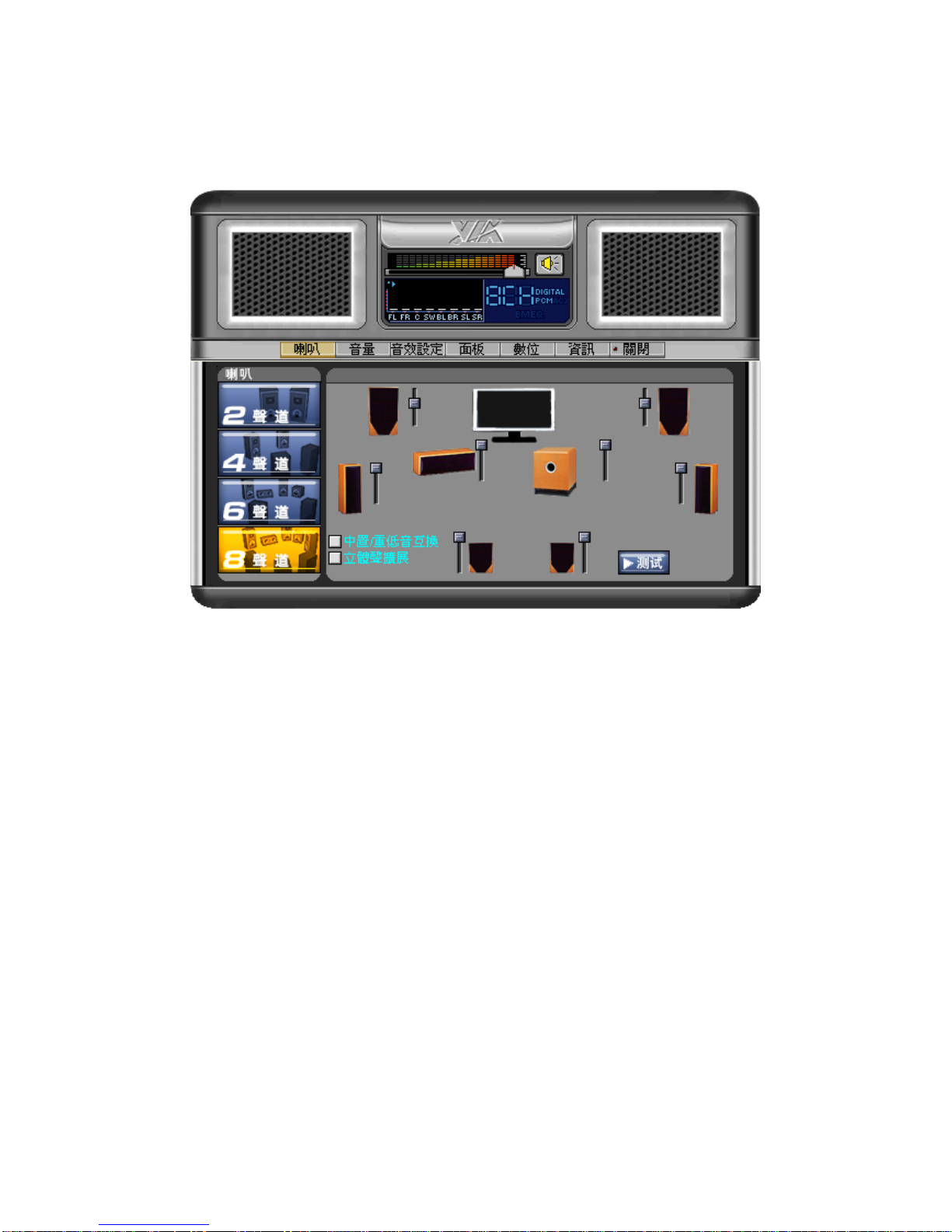

在完整模式下，Adeck 會展開下面板的部份。根據所選擇的按鈕，在展開的部份會顯示出不同的功能配置。圖 2顯示

Adeck 在完整模式下的一個範例。

圖2 – 完整模式的 Adeck

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

面板細部

Adeck 是由上面板及下面板所組成。在簡易模式下，只會顯示上面板。在完整模式下，上面板及下面板皆會被展開。

上面板

上面板是由下列幾個部份所組成，如圖 3所示。

音量控制：這是一個總音量控制。使用滾軸來控制總音量。滾軸往左拉會減小音量，滾軸往右拉會增大音量。

靜音按鈕：這是一個總靜音控制。當按下靜音按鈕，所有連接到系統的喇叭都會被靜音。

聲道顯示：位於峰值表的右方，有一個可以顯示出正在被系統使用的聲道數顯示。聲道數可以在喇叭配置面板中作改

變。

峰值表：音量峰值表位於聲道顯示的左方。峰值表的數字會根據系統中所使用的聲道數而作改變。

S/PDIF 輸出狀態：S/PDIF 輸出狀態位於聲道顯示的右方。如果顯示了「Digital PCM」，表示音訊系統允許一個脈碼

調變的音樂流從 S/PDIF 輸出插座中輸出。

重低音強化指示：重低音強化指示位於聲道顯示的下方。如果啟用了重低音強化，將可見到「BM」。注意：「重低音強

化」與「等化器」功能不可同時被啟用。

等化器指示：等化器指示位於重低音強化指示的右方。如果啟用了等化器，將可見到「EQ」。如先前所提，「等化器」與

「重低音強化」功能不可同時被啟用。

開啟配置面板：在上面板的下方，有一列按鈕。按下其中一個按鈕(除了「關閉」按鈕以外)，下面板會展開並顯示所選

擇的面板。

關閉按鈕：當按下關閉按鈕，Adeck 會隱藏至系統匣。

音量控制靜音 S/ PDIF 輸出狀態

峰值表

開啟配置面板等化器指示

重低音強化指示聲道顯示

關閉按鈕

圖3 – 上面板

用戶指南

VIA HD Audio Adeck For Windows 2000, Windows XP & Server 2003

下面板

下面板位於上面板的下方。下面板的內容會根據所按下的按鈕而定。雖然下面板已經被展開，但是其內容仍可透過按下

主面板下方的其他按鈕來改變。

喇叭配置面板：如圖 4所示，它包括了聲道設定以及輸出音量控制。點擊所選的喇叭，可以測試喇叭有無被接上。只要

點擊「Test」按鈕，便可一次測試所有喇叭。

音量配置面板：如圖 7所示，它包括了基本的播放混音與錄音混音的音量控制。此外，用戶可以自行選擇要啟動的播放

裝置或錄音裝置。

音效設定配置面板：如圖 11 所示，有兩種聲音進階功能可供選擇：「等化器」與「重低音強化」。

進階配置面板：如圖 15 所示，用戶可以重新指派每一個插座的任務，並啟動插座偵測。用戶也可以設定讓耳機去接收

與前置喇叭相同的音訊訊號。

S/PDIF 配置面板：如圖 19 所示，用戶可以設定與 S/PDIF 有關的控制。

系統資訊面板：如圖 21 所示，用戶可以查看系統資訊，並且設定偏好的語言。此外，用戶可以自行設定熱鍵。
