ViewSonic PJL3211 VS12417 Manuale utente

PJL3211

XGA LCD Projector

ViewSonic®

Model No. : VS12417

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Руководство пользователя

- 使用手冊 (繁體)

- 使用手冊 (簡體)

- 사용자 안내서

ViewSonic PJL3211

电磁相容信息

FCC 声明

本设备符合 FCC 规则第 15 部分的规定。其操作遵循下面两个条件：(1) 本设备不会导致有

害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。

本设备已通过测试，并符合 FCC 规则第 15 部分 B 级数位装置的限制。这些限制旨在提供

合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射无线电频率

能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不

保证在特定安装方式下不会产生干扰。如果本设备对无线电或电视收讯产生有害干扰，(可

透过开、关设备判定)，建议用户尝试以下方法消除干扰：

• 重新调整或放置接收天线。

• 增加设备与无线接收设备之间的间距。

• 将该设备连接到与无线设备不同的另一插座上。

• 洽询销售商或具有无线电/电视经验的技术人员请求帮助。

警告:请注意，若未经符合性负责方的明确许可而对本装置进行任何未经授权之更改或修

改，可能会导致用户丧失操作本设备的权限。

加拿大地區

• 本B级数码设备符合加拿大有干扰设备管理规定的所有要求。

• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du

Canada.

針對歐盟国家的 CE 符合性

此设备符合电磁兼容指令 2004/108/EC和低电压指令 2006/95/EC的要求。

以下信息僅适用于歐盟（EU）成員国：

标志符合废电机电子设备指令2002/96/EC（WEEE）的规范。

标志要求，不要将包括废旧电池、损坏电池或蓄电池在内的设备当作一般城市废

物来处理，而是要使用可用的回收和采集系统。

如果该设备包含的电池或蓄电池显示了化学符号Hg、Cd或Pb,表示电池含有高于

0.0005%汞、高于0.002%镉或高于0.004%铅的重金属成分。

ViewSonic PJL3211

重要的安全指示

1. 阅读指示。

2. 保管指示。

3. 注意警告事项。

4. 遵照指示。

5. 请勿在靠近水的地方使用本设备。警告: 为减低火灾或电击的危险, 请勿将此产品暴

露在雨或潮湿的环境中”。

6. 仅用干布擦干净。

7. 切勿堵住任何的通风孔。按照厂商的指示安装。

8. 请勿在靠近，如散热器、热记录器、火炉或其他任何能够产生热量的仪器(如扩音器)

的地方安装本设备。

9. 请勿忽视极性和接地型插头的安全作用。极性插头有两片，其中一片比另一片宽。接

地型插头有两片，还有一个接地叉子。宽的一片或第三个叉子为您提供安全。如果插

头不能插入电源插座，请找电工来替换旧的插座。

10. 保护电源线的插头、插座及其他与设备连接部位，免受行人践踏或物品挤压。务必将

电源插座靠近设备，这样方便使用。

11. 仅使用制造商所指定之装置/ 附件。

12. 只能使用由制造商指定或与本设备一起出售之推车、座架、三脚架、托

架、或桌子。在移动设备与推车的整体组合时，务必十分小心，避免在翻

倒时受伤。

13. 长期不使用时，请将电源插头拔出。

14. 请专业人员来检修。当设备受损时，如电源线或插头损坏、被液体溅到或是物体落在

设备上、设备被雨淋了或受潮、不能正常工作或掉到地上，必须接受维修。

iii

ViewSonic PJL3211

RoHS 符合性声明

本产品是按照欧洲议会和理事会关于限制在电气和电子设备中使用特定有害物质的

Directive 2002/95/EC（RoHS 指令）设计和制造的，被认为符合欧盟技术委员会 (TAC)

制定的下列最大含量值：

物质建议的最大含量实际含量

铅 (Pb) 0.1% < 0.1%

汞 (Hg) 0.1% < 0.1%

镉 (Cd) 0.01% < 0.01%

六价铬 (Cr6+) 0.1% < 0.1%

多溴联苯 (PBB) 0.1% < 0.1%

多溴联苯醚 (PBDE) 0.1% < 0.1%

根据 Annex of the RoHS Directives，上述特定产品元件可以豁免，如下所述：

豁免元件的示例：

1. 紧凑型荧光灯（每个灯管的汞含量不超过 5 mg）以及 Annex of RoHS

Directive 中未特别指定的其它灯管中的汞。

2. 阴极射线管玻璃、电子元件、荧光管以及电子陶瓷部件（如压电设备）中的铅。

3. 高温型焊料（即铅合金，铅含量占重量的 85% 或以上）中的铅。

4. 在钢（铅含量可达重量的 0.35%）或铝（铅含量可达重量的 0.4%）中作为分

配元素的以及在铜合金（铅含量可达重量的 4%）中的铅。

ViewSonic PJL3211

版权信息

Macintosh和Power Macintosh是Apple Inc.的注册商标。

Microsoft、Windows、Windows NT和Windows徽标是Microsoft Corporation在美国和其它

国家的注册商标。

ViewSonic、三只鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonic Corporation的注

册商标。

VESA是视频电子标准协会的注册商标。DPMS和DDC是VESA的商标。

PS/2、VGA和XGA是IBM公司的注册商标。

免责声明：ViewSonic公司将不对此文件中出现的技术、编辑错误或遗漏负责；也不对因

提供本材料，或因操作本产品之性能或使用所造成意外或衍生的损坏负责。

为了持续产品改良的利益，ViewSonic公司保留在没有通知的情况下更改此产品规格的权

利。本文件中信息如有修改，恕不另行通知。

未经ViewSonic Corporation事前书面授权，本文件均不得为任何目的，以任何方式进行

拷贝、复制、翻版或传播此手册。

产品登记

为满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过互联网登

记您的产品，网址为：www.viewsonic.com。您还可用ViewSonic精灵光盘打印登记表，填

好后请邮寄或传真给 ViewSonic。

用户记录

产品名：

型　　号：

文件号：

序列号：

购买日期：

PJL3211

ViewSonic XGA LCD Projector

VS12417

PJL3211_UG_SCH Rev. 1A 10-14-08

_______________________________

个人识别码 (PIN)：

本產品的燈泡內含水銀成份. 請遵照地方、國家法律進行妥善處理。

ViewSonic PJL3211

投影机

PJL3211

使用说明书 ( 详细版 ) - 操作指南

包装箱内物品的确认

(1) 投影机

(2) 遥控器附两颗 3A 电池

(3) 电源线

(4) RGB 电缆

(5) 软质便携包

(6) 快速起动指南和 ViewSonic 向导

光盘

(7) 镜头盖、铆钌和带子

(8) 音频 / 视频电缆

(9) 音频适配器

(10) 底部向上用过滤器盖

承蒙您购买液晶投影机，谨向您表示衷心的感谢。

警告 ►在使用本产品之前，请阅读本产品的所有说明书。请务必首先阅读《安

全指南》。阅读后，请妥善保管以备日后查询。

关于本说明书

本说明书中使用的各种符号。这些符号的意义说明如下。

警告本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害，

甚至死亡。

注意事项本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害或

财产损坏。

请参阅本符号后标明的页码。

关于商标

• Mac 为 Apple Inc. 的注册商标。

• VESA 及 SVGA 为 Video Electronics Standard Association 的商标。

• Windows 为 Microsoft Corporation 的注册商标。

其他的公司名及商品名等为各公司的商标或注册商标。

通知事项 • 本书中刊载的内容有可能不经预告而发生变更。

• 本产品的制造者对本书中的刊载错误不负任何责任。

• 未经允许请勿复制、转载和使用本书的部分或全部内容。

(1) (2) (3)

(4)

(7)

(5) (6)

(9) (10)(8)

ViewSonic PJL3211

关于本说明书. . . . . . . . . . . 1

目录. . . . . . . . . . . . . . . 2

特点. . . . . . . . . . . . . . . 3

准备. . . . . . . . . . . . . . . 3

包装箱中的物品 . . . . . . . . . 3

系上镜头盖 ...........3

更换上用于底面朝上使用的过滤器盖

. . 3

各部件名称. . . . . . . . . . . . 4

投影机 .............4

控制面板 ............5

遥控器 .............5

安装. . . . . . . . . . . . . . . 6

设置 ..............6

现有器材的连接 . . . . . . . . . 8

连接电源 ............10

使用安全槽 ...........10

遥控器. . . . . . . . . . . . . .11

装入电池 ............11

关于遥控信号 . . . . . . . . . .11

改变遥控信号的频率

.......12

用作简易电脑鼠标和键盘 . . . . .12

电源开 / 关. . . . . . . . . . . .13

打开电源 ............13

关闭电源 ............13

操作. . . . . . . . . . . . . . .14

调节音量 ............14

暂时静音 ............14

选择输入信号 . . . . . . . . . .14

搜索输入信号 . . . . . . . . . .15

选择宽高比 . . . . . . . . . . .15

调节投影机的脚撑

.........16

调节变焦和对焦 . . . . . . . . .16

自动进行图像调节

.........17

调节位置 ............17

校正梯形失真 . . . . . . . . . .18

使用放大特性 . . . . . . . . . .18

静止屏幕 ............19

暂时清屏 ............19

使用菜单功能 . . . . . . . . . .20

简易菜单. . . . . . . . . . . . .21

宽高比 , 自动梯形失真校正执行 ,

梯形校正 , 图像模式 , 亮度 , 对比度 ,

彩色 , 色调 , 清晰度 , 降噪模式 , 反转 ,

复位 , 过滤器使用时间 , 语言 ,

进入高级菜单 ...

图像菜单. . . . . . . . . . . . .23

亮度 , 对比度 , 伽马 , 色温 , 彩色 ,

色调 , 清晰度 , 我的存储器

影像菜单. . . . . . . . . . . . .26

宽高比 , 扫描度 , 垂直位置 , 水平位置 ,

水平相位 , 水平尺寸 , 自动调节执行

输入菜单. . . . . . . . . . . . .28

逐行 , 视频降噪 , 彩色空间 , 视频格式 ,

帧锁定 , Computer IN, 分辨率

设置菜单. . . . . . . . . . . . .31

自动梯形失真校正执行 , 梯形校正 ,

降噪模式 , 反转 , 音量 , AUDIO

屏幕菜单. . . . . . . . . . . . .33

语言 , 菜单位置 , 多色清屏 , 启动画面 ,

自选画面 , 自选画面锁定 , 消息 , 源名称

选项菜单. . . . . . . . . . . . .37

自动搜索 , 自动梯形失真校正 , 自动开机 ,

自动关机 , 灯泡使用时间 , 过滤器使用时间 ,

我的按钮 , 特殊设定 , 安全

维护. . . . . . . . . . . . . . .48

灯泡 ..............48

空气过滤器 . . . . . . . . . . .50

其他维护 ............51

故障诊断. . . . . . . . . . . . .52

关于消息 ............52

关于指示灯 . . . . . . . . . . .53

关闭投影机 . . . . . . . . . . .54

重设所有设定值 . . . . . . . . .54

容易误认为是故障的现象 . . . . .55

规格. . . . . . . . . . . . . . .57

RS-232C .............58

 

ViewSonic PJL3211

特点 / 准备

特点

本产品可将各种图像信号投射到屏幕上。此投影机只需要一个用于安装的最小空间，

便能从较短的距离产生一个较大的投影图像。

本投影机具有小型和流行的设计。在其小型的机身中配置有功率强大的光学马达，

它可在屏幕上投射非常明亮的图像。

准备

包装箱中的物品

请参看“使用说明书（简易版）”中的“包装箱中的物品”。您的投影机应该附带其

中所列的物品。如果任何物品丢失，请立即与经销商联系。

通知事项 • 请妥善保管原包装材料以便将来重新包装。当搬运投影机时，请

务必使用原包装材料。搬运时请尤其小心保护镜头。

系上镜头盖

为了避免丢失镜头盖，请用附送的带子将镜头

盖固定在投影机上。

1. 将带子穿入镜头盖的穿带孔并固定。

将带子的一端穿过镜头盖带孔并在该端做

成一个环，然后将带子的另一端穿过该环。

请勿在带子的任一端打结。

2. 将带子固定在投影机的带孔上。

将带子的另一端穿过投影机的带孔并使之

在该处形成一个环。使带有带子一端的镜头

盖穿过该环。

更换上用于底面朝上使用的过滤器盖

投影机底面朝上安装时，请用附送的用于底面朝上使用的过滤器盖更换现有的过滤

器盖，以保证有必需的通风空间。有关拆卸和

安装过滤器盖的方法，请参阅“空气过滤器”

一节 (50)。

警告 ►在进行例如悬挂安装等特殊

安装之前，请与您的销售商联系。

带子穿

过滤器盖

ViewSonic PJL3211

(1)

灯罩 (48)

内含灯泡单元。

(2) 对焦环 (16)

(3) 变焦环 (16)

(4) 控制面板 (5)

(5) 扬声器 (32)

(6) 脚撑调校钮 (x 2) (16)

(7) 脚撑 (x 2) (16)

(8) 镜头 (13, 51)

(9) 镜头盖 (3)

(10) 进风口

(11)

过滤器盖 (50)

内含空气过滤器和进风口。

(12) 排风口

(13) 交流电插口 (10)

(14) VIDEO 端口 (8)

(15) S-VIDEO 端口 (8)

(16) 安全槽 (10)

(17) COMPUTER IN1 端口 (8)

(18) 关机开关 (54)

(19) COMPUTER IN2 端口 (8)

(20) USB 端口 (8)

(21) AUDIO IN1 端口 (8)

(22) AUDIO IN2 端口 (8)

(23) AUDIO OUT 端口 (8)

(24) CONTROL 端口 (8)

(25) MONITOR 端口 (8)

警告 ►高温！ : 在使用时或刚使用完后，请勿触摸灯泡盖和排风口的四周，

因它温度很高。

►在灯泡点亮时请勿窥视镜头或通风口内侧，因为强光会损坏您的视力。

►请勿在未握住投影机的状态下使用脚撑调校钮，因为这样投影机可能会摔落。

注意事项 ►请保持正常通风以防止投影机温度升高。请勿覆盖、阻塞或挡

住投影机的通风口。请勿将会被粘贴于或被吸附于通风口的任何物品放置在通风

口的周围。请定期清洁空气过滤器。

►请勿使用安全槽来防止投影机掉落，因该安全槽并非为此而设计的。

►请仅在通过正常程序无法关闭投影机时才使用关机开关，因为按此开关虽能

停止投影机工作但却无法使投影机冷却。

各部件名称

投影机高温！

高温！

COMPUTER IN1 COMPUTER IN2

USB AUDIO IN1

AUDIO IN2

S-VIDEO

VIDEO

MONITOR OUT CONTROL

AUDIO OUT

(1) (2) (3) (4)

(7) (10)

(9) (8) (11)

(6)

(7)

(5)

(12)

(13)

(15) (16) (17) (18) (19) (20)

(25)

(21) (22)(14)

( 底侧 )

(24) (23)

ViewSonic PJL3211

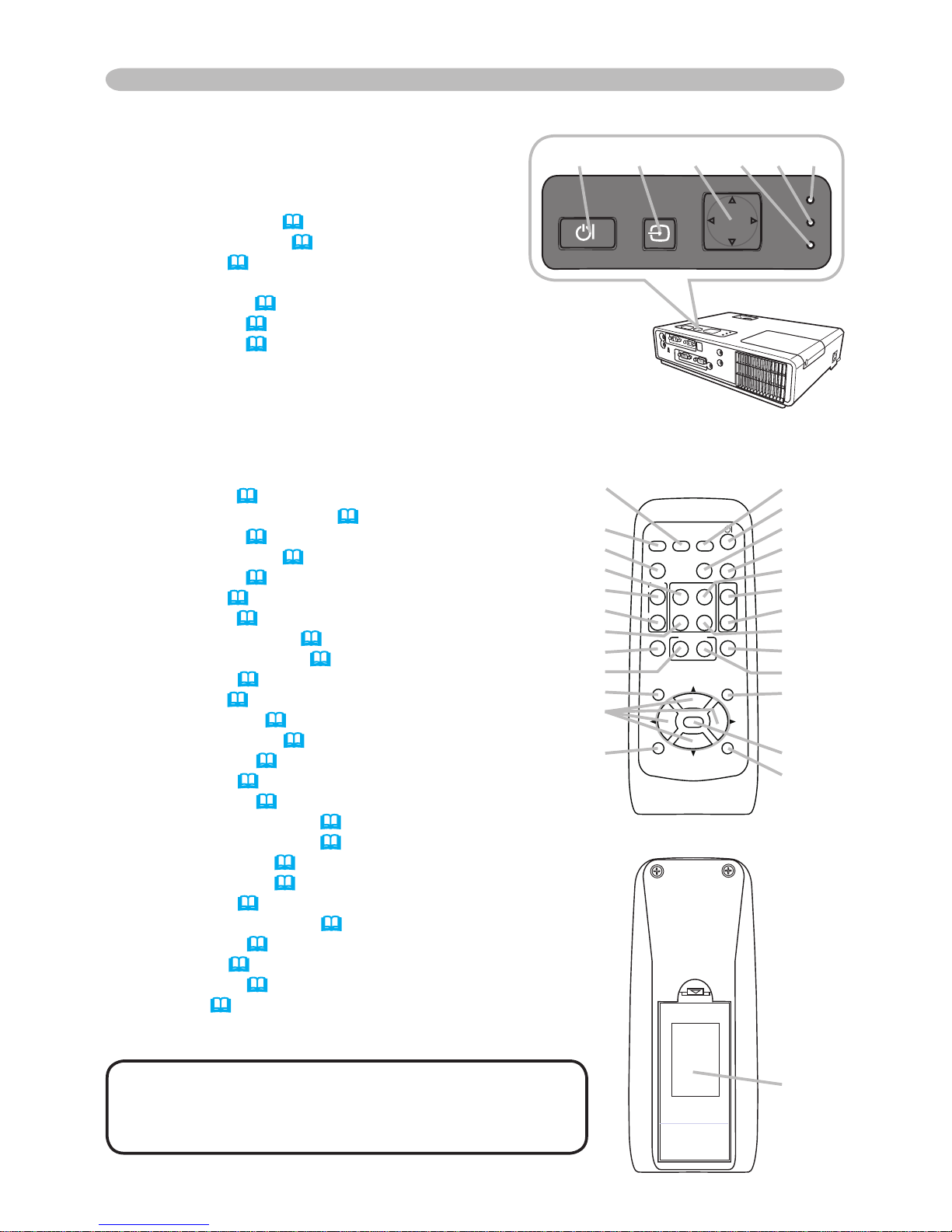

控制面板

(1) STANDBY/ON 按钮 (13)

(2) INPUT/ENTER 按钮 (14, 20)

(3)

MENU 按钮 (20)

它由 4 个光标按钮组成。

(4) POWER 指示灯 (13, 53)

(5) TEMP 指示灯 (53)

(6) LAMP 指示灯 (53)

各部件名称

遥控器

(1) VIDEO 按钮 (15)

(2) COMPUTER/STORAGE 按钮 (14)

(3) SEARCH 按钮 (15)

(4) STANDBY/ON 按钮 (13)

(5) ASPECT 按钮 (15)

(6) AUTO 按钮 (17)

(7) BLANK 按钮 (19)

(8) MAGNIFY - ON 按钮 (18)

(9) MAGNIFY - OFF 按钮 (12, 18)

(10) HOME 按钮 (12)

(11) END 按钮 (12)

(12) PAGE UP 按钮 (12)

(13) PAGE DOWN 按钮 (12)

(14) VOLUME 按钮 (14)

(15) MUTE 按钮 (12, 14)

(16) FREEZE 按钮 (19)

(17) MY BUTTON - 1 按钮 (39)

(18) MY BUTTON - 2 按钮 (39)

(19) KEYSTONE 按钮 (18)

(20) POSITION 按钮 (17)

(21) MENU 按钮 (20)

(22) ▲/▼/◄/► 光标按钮 (12, 20)

(23) ENTER 按钮 (12, 20)

(24) ESC 按钮 (12, 20)

(25) RESET 按钮 (12, 20)

(26) 电池盖 (11)

HOME

PAGE UP

PAGE DOWN

END

VIDEO SEARCH

FREEZE

OFF

MAGNIFY

ASPECT AUTO BLANK

MUTE

VOLUME

KEYSTONE

MY BUTTON

POSITION

1 2

ESC

ENTER

RESET

COMPUTER/

STORAGE

(2)

(1)

(5)

(10)

(8)

(9)

(11)

(16)

(17)

(20)

(22)

(24)

(3)

(4)

(6)

(7)

(12)

(14)

(15)

(13)

(19)

(18)

(21)

(23)

(25)

(26)

遥控器后部

LAMP

TEMP

POWER

STANDBY/ON INPUT/

ENTER

(1) (2) (3) (4) (5) (6)

通知事项 • 遥控器上的 COMPUTER/STORAGE 按钮是用于

选择仅限于电脑输入的按钮。本机型不具有有关存储装置

的任何功能。

Altri manuali per PJL3211 VS12417

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali ViewSonic Proiettore

ViewSonic

ViewSonic PJD2121 - SVGA DLP Projector Manuale utente

ViewSonic

ViewSonic LiteBird PJ875 Manuale utente

ViewSonic

ViewSonic PJD7828HDL Manuale utente

ViewSonic

ViewSonic VS11580 Guida rapida

ViewSonic

ViewSonic PJL802 Manuale utente

ViewSonic

ViewSonic PJD7822HDL Manuale utente

ViewSonic

ViewSonic Pro10100 Manuale utente

ViewSonic

ViewSonic PJ1065 Manuale utente

ViewSonic

ViewSonic Pro6200 Manuale utente

ViewSonic

ViewSonic LS710HD Manuale utente

ViewSonic

ViewSonic LS740W Manuale utente

ViewSonic

ViewSonic PJD6553w Manuale utente

ViewSonic

ViewSonic Pro8200 Manuale utente

ViewSonic

ViewSonic PJ358 - XGA LCD Projector Guida rapida

ViewSonic

ViewSonic Office Theater PJ1060 Manuale utente

ViewSonic

ViewSonic PJD5232L-D Manuale utente

ViewSonic

ViewSonic PJD5211 Manuale utente

ViewSonic

ViewSonic PJ503D - DLP Projector Manuale utente

ViewSonic

ViewSonic LS700HD Manuale utente

ViewSonic

ViewSonic VS11361 Guida rapida

ViewSonic

ViewSonic PJD5353 Manuale utente

ViewSonic

ViewSonic PJD6381 - 2500 Lumens XGA DLP Ultra Short-Throw... Manuale utente

ViewSonic

ViewSonic VS12680 Manuale utente

ViewSonic

ViewSonic Pro10 Series Manuale utente

Manuali Proiettore popolari di altre marche

iEmmet

iEmmet MP-312 Manuale utente

Epson

Epson VS400 Manuale utente

Sony

Sony VPL-HS10 Marketing Specifications & Features Manuale utente

Sony

Sony VPL-HW65ES Manuale di servizio

Toshiba

Toshiba TLP-791U Manuale utente

Philips

Philips LC1341 Guida di riferimento

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuale utente

NEC

NEC NP600S EDU Manuale utente

BenQ

BenQ SH753P Manuale utente

Eiki

Eiki EK-623U series Manuale utente

Epson

Epson PowerLite Pro Cinema 6020UB Manuale utente

Epson

Epson PowerLite Home Cinema 705HD Manuale utente

Christie

Christie LHD700 Manuale utente

Navitar

Navitar FX Manuale utente

InFocus

InFocus LitePro 560 Manuale utente

Sony

Sony SRX-R815P Manuale utente

Vivitar

Vivitar DP1500 X Manuale utente

Acer

Acer C20 Series Manuale utente
