VWR Smoothie Manuale utente

Instruction manual

VWR®Smoothie

North American Catalogue Number: 75856.440

European Catalogue Number: 612-4546

VERSION: 2

ISSUED: NOVEMBER 2019

vwr.com | Instruction manual2

SMOOTHIE

United States

Manfacutred for:

VWR International, LLC

100 Matsonford rd

Radnor, PA 19087

800 932 5000

us.vwr.com

Europe

Address of legal

manufacturer:

VWR International bvba

Researchpark Haasrode 2020

Geldenaaksebaan 464

B-3001 Leuven

+ 32 16 385011

be.vwr.com

Table of contents

Instruction Manual

1 – 6

Manuel d’instructions

19 - 24

Bedienungsanleitung

7 - 12

Manual de instrucciones

25 - 30

Manuale d’istruzioni

13 - 18

Instruction manual | vwr.com 3

SMOOTHIE

Contents

OPERATOR INSTRUCTIONS

INTRODUCTION

FITTING THE PIPETTE

CHOOSING THE CORRECT THUMB

WHEEL SETTING

FILLING THE PIPETTE

DISPENSING

‘BLOWOUT’ PIPETTES

vwr.com | Instruction manual4

SMOOTHIE

Operator Instructions

Introduction

The Smoothie pipette filler may be used with glass or plastic pipettes

to facilitate the pipetting of a wide range of liquids. Pipettes within the

volume range of 1 ml to 25 ml can be used. When correctly used, the

liquid should only come into contact with the pipette.

Operating Instructions

1. Fitting the pipette

Carefully attach the pipette by inserting it into the silicone holder inside

the nose cone. Do not use force.

2. Choosing the correct thumb wheel setting

The Smoothie is equipped with a rotating thumb wheel which advances

the piston up and down the barrel for aspiration and dispensing. The

unique thumb wheel can be set at two different dispense resolutions for

maximum accuracy depending on the volume of liquid being dispensed.

Fast filling for volumes of 10 ml to 25 ml is possible when the thumb

wheel is positioned to the right. This is the default setting. Whenever

you are working with pipettes smaller than 10 ml we recommend that

you choose the fine setting – whereby the thumb wheel is positioned to

the left.

To change the thumb wheel setting the piston must be in its lowest

position (image 1A). To change from the default setting to the fine

setting use the thumb of your right hand to push the thumb wheel

by pressing the thumb wheel button all the way in to the left (image

1B). With your left hand rotate the fixing button until the gear locator

is locked in its respective groove ( image 1C), thus holding the thumb

wheel in its new position. The thumb wheel should now be positioned

to the left. The pipette is now ready for work in its fine setting as

recommended for volumes less than10 ml.

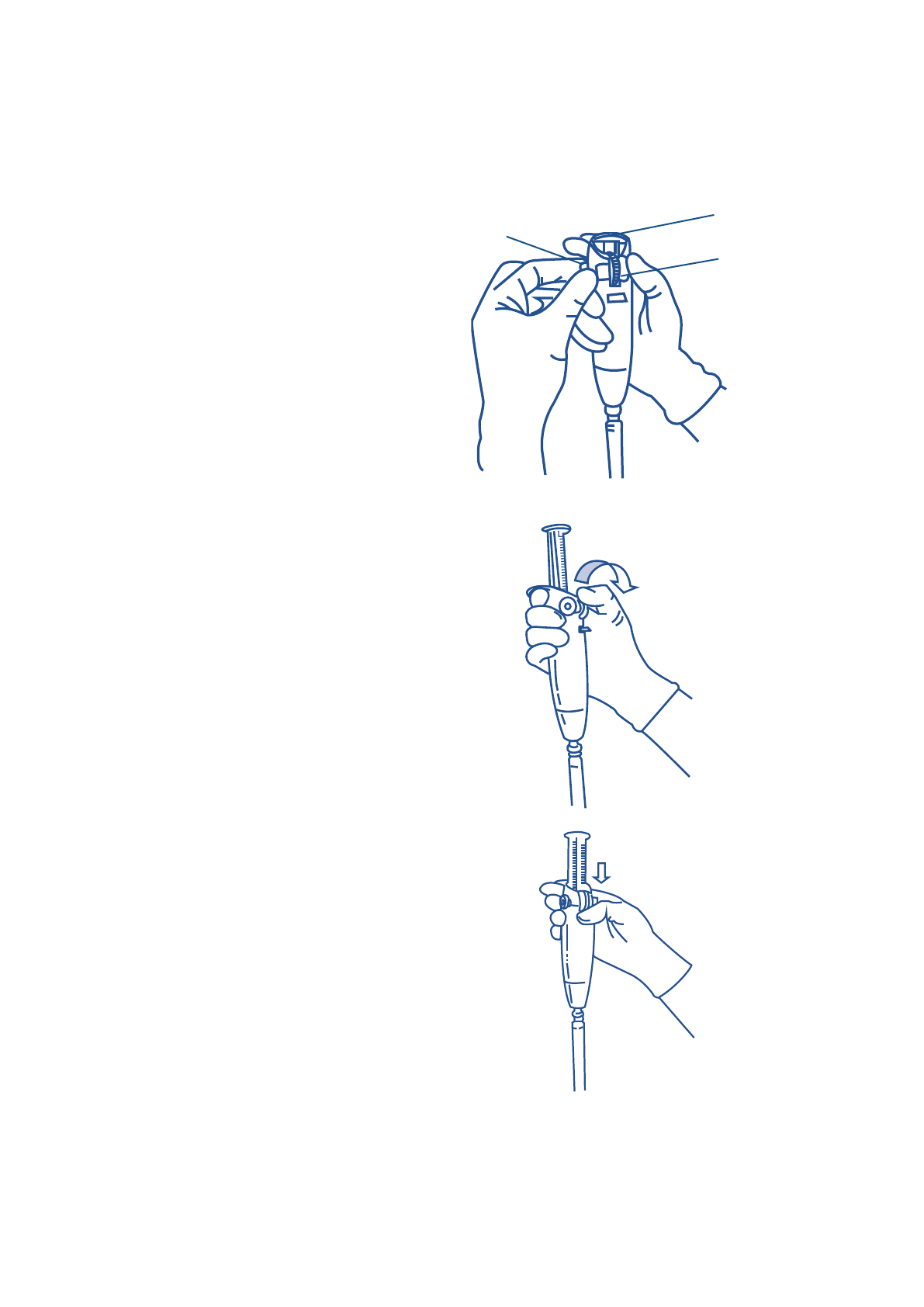

Image 1.

Choose the correct

thumb wheel

A. Piston in low position

B. Push

C. Rotate the fixing

button

Image 3.

Press the dispense lever

down to empty the

pipette by gravity.

Image 2.

Rotate the thumb wheel

to fill the pipette.

Instruction manual | vwr.com 5

SMOOTHIE

Operator Instructions

3. Filling the pipette

Place the tip of the pipette into the liquid to be aspirated. With your

thumb rotate the thumb wheel (as shown in image 2) allowing the liquid

to fill the pipette so that the meniscus is level with the required mark.

Note: Do not allow liquid to enter the Smoothie.

4. Dispensing

Hold the receiving vessel in an inclined position, placing the pipette

tip against the receiving vessel’s wall. Press the dispense lever down to

empty the pipette by gravity (as shown in image 3).

5. ‘Blow-out’ Pipettes

As soon as the meniscus in the pipette comes to a standstill, rotate

the thumb wheel upwards to expel the last few drops. To ensure the

complete volume is dispensed, wipe the pipette tip upwards a few

millimetres along the inside wall of the receiving vessel.

Using your free hand push the piston to its lowest position. The

Smoothie is ready for a new pipetting operation.

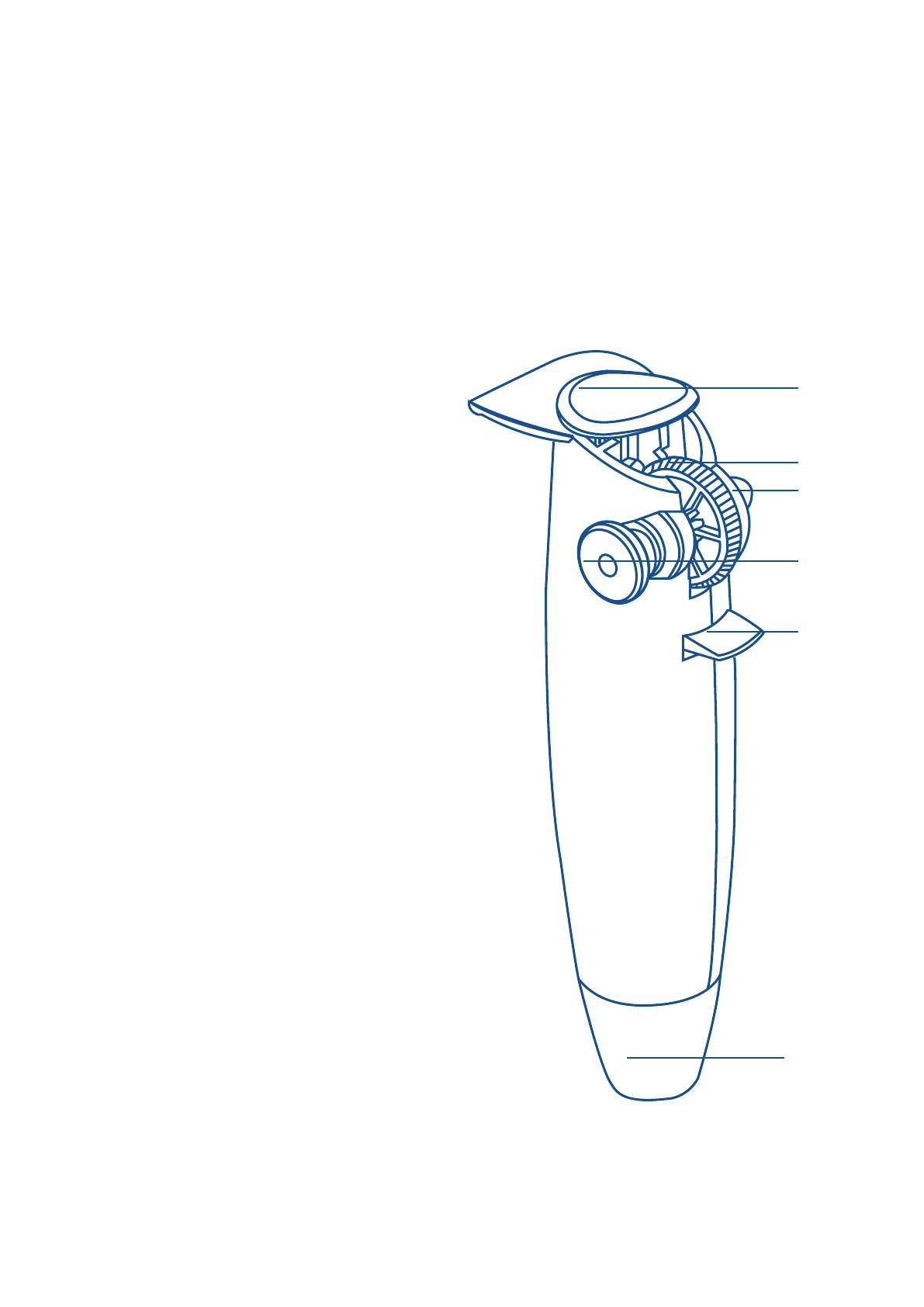

Piston

Thumb wheel

button

Dispense

lever

Fixing button

Nose cone

vwr.com | Instruction manual

SMOOTHIE

Bedienungsanleitung

VWR®Smoothie

Bestellnummer für Nordamerika: 75856.440

Bestellnummer für Europa: 612-4546

VERSION: 2

HERAUSGEGEBEN: NOVEMBER 2019

vwr.com | Bedienungsanleitung8

SMOOTHIE

Inhalt

Instruction Manual

1 – 6

Manuel d’instructions

19 - 24

Bedienungsanleitung

7 - 12

Manual de instrucciones

25 - 30

Manuale d’istruzioni

13 - 18

USA

Hergestellt für:

VWR International, LLC

100 Matsonford rd

Radnor, PA 19087

800-932-5000

us.vwr.com

Europe

Eingetragener Sitz des

Herstellers:

VWR International bvba

Researchpark Haasrode 2020

Geldenaaksebaan 464

B-3001 Leuven

+ 32 16 385011

be.vwr.com

Bedienungsanleitung | vwr.com 9

SMOOTHIE

Inhalt

EINFÜHRUNG

BEFESTIGEN DER PIPETTE

AUSWAHL DER GEWÜNSCHTEN

DAUMENREGLEREINSTELLUNG

BEFÜLLEN DER PIPETTE

DISPENSIEREN

“AUSBLASEN“ DER PIPETTE

vwr.com | Bedienungsanleitung10

SMOOTHIE

Bedienungsanleitung

Einführung

In Verbindung mit einer Glas- oder Kunststoffpipette erleichtert die VWR

Collection Pipettierhilfe Smoothie das Pipettieren von Flüssigkeiten. Es

können Glas- oder Kunststoffpipetten mit einem Füllvolumen zwischen

1 ml und 25 ml verwendet werden. Bei ordnungsgemäßer Anwendung

kommt die Flüssigkeit nur mit der Pipette in Kontakt.

Bedienungsanleitung

1. Befestigen der Pipette

Befestigen Sie die Pipette, indem Sie sie diese vorsichtig in die

Silikonhalterung der Konusspitze fixieren. Wenden Sie dabei keine

übermäßige Kraft an.

2. Auswahl der gewünschten Daumenreglereinstellung

Die VWR Collection Pipettierhilfe Smoothie ist mit einem Daumenregler

ausgestattet, der die Auf- und Abwärtsbewegung des Kolbens im

Behälter zum Ansaugen und Abgeben steuert. Dieser besondere

Daumenregler kann für maximale Aufzuggenauigkeit je nach

dem abzugebenden Flüssigkeitsvolumen auf zwei verschiedene

Dispensiervolumina eingestellt werden. Befindet sich der Daumenregler

in der rechten Position, ist ein schnelles Ansaugen von Volumina

zwischen 10 ml und 25 ml möglich. Dies ist die Standardeinstellung.

Zum Arbeiten mit Volumina von weniger als 10 ml empfiehlt sich die

Feineinstellung, bei der der Daumenregler in der linken Position steht.

Zur Einstellungsänderung des Daumenreglers muss sich der Kolben

in der untersten Position befinden (Abbildung 1A). Zum Wechsel von

der Standardeinstellung in die Feineinstellung der Daumenregler mit

dem Daumen der rechten Hand durch Drücken der Daumenreglertaste

ganz nach links schieben (Abbildung 1B). Mit der linken Hand den

Feststellknopf drehen, bis der Positionseinsteller in der entsprechenden

Kerbe arretiert ist (Abbildung 1C) und den Daumenregler in der neuen

Position fixiert. Der Daumenregler müsste sich nun in der linken Position

befinden. Die Pipette ist jetzt zum Arbeiten mit kleinen Volumen unter

10ml eingestellt.

Abbildung 1.

Die geeignete Daumen-

reglereinstellung wählen

A. Kolben in unterster

Position

B. Drücken

C. Den Feststellknopf

drehen

Abbildung 3.

Den Dispensierhebel

nach unten drücken, um

die Pipette durch die

Schwerkraft zu entleeren

Abbildung 2.

Zum Befüllen der Pipette

das Daumenregler

drehen
