Wasserstein Horizontal Adjustable Angle Mount Manuale utente
Horizontal Adjustable
Angle Mount For Google
Nest Doorbell (battery)
USER MANUAL

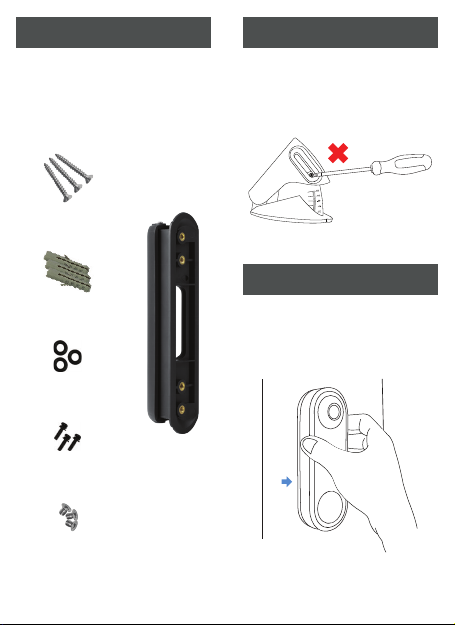

Package Includes Pre-Installation
Installation
1 x Horizontal Angle Mount
3 x Long Screws for Wall Mount
3 x Wall Anchors for Wall Mount
3 x Silicone Rings for Wall Mount
3 x Tiny Screws to lock the Horizontal Mount
3 x Short Screws to install the Doorbell Backplate
1 x User Manual
Horizontal
Angle Mount
Short Screws to install
the Doorbell Backplate
Tiny Screws to lock the
Horizontal Mount
Wall Anchors for
Wall Mount
Silicone Rings for
Wall Mount
Page 1 Page 2
Long Screws for
Wall Mount
∙ We recommend that you use a magnetic
screwdriver to easily screw in the screws.
∙ Do not install the tiny screw to lock the Horizontal
Angle Mount before affixing it onto the wall.
1. Take down the Nest Doorbell if you have
previously installed it on your wall.
Page 3 Page 4
2. Pull apart the Horizontal Angle Mount.
3. Attach the mount to the wall using the long screws
and wall anchors provided for mounting. The drill
bit size is 1/8”. Use the silicone rings if you have an
uneven surface before mounting. Place the
silicone rings underneath the mount when
mounting.
4. Reattach the other part of the Horizontal Angle
Mount. Make sure that you hear a click sound
when you reattach the angle mount.
5. Install the doorbell backplate onto the Horizontal
Angle Mount with the short screws.
If your doorbell is hardwired: Make sure that the
doorbell wires come out through the opening at
the centre of the mount.
Note: You can also install the Horizontal
Angle Mount in a different orientation. All the
installation steps are the same, however, ensure
that the screw holes are aligned with the parts of
the doorbell.
Flip it upside down
Page 5 Page 6
6. Attach the doorbell onto the Horizontal Angle
Mount.
7. Choose your desired angle and tighten the tiny
screws on the top and bottom of the mount.
If your doorbell is hardwired: Connect the wires
to the doorbell as shown.
Installation with the Existing Nest Doorbell's
Wedge.
To install the Horizontal Angle Mount onto your
existing doorbell’s wedge, you can follow all the
steps 2 - 7 as above.
The only changes needed are:
- Ignore Step 1.
- For Step 3, instead of mounting the Horizontal
Angle Mount to the wall, you will need to mount
it and attach it to the doorbell’s wedge.
Get More Support
Scan the QR code below or, email us
The Wasserstein Horizontal Adjustable Angle Mount has been
certified by Wasserstein to meet Google’s compatibility
standards. Google is not responsible for the operation of this
product or its compliance with any applicable safety or other
requirements.
Learn more at g.co/madeforgoogle.
Google’s “made for” badge, Google Nest Doorbell (battery),
and related marks are trademarks of Google LLC.
Google Nest Doorbell (battery) is not
included. Wasserstein is not affiliated with
Google LLC. Wasserstein is a trademark of
Dropcases Ltd. Google Nest Doorbell
(battery) is a trademark of Google LLC.
For more information, please visit:
www.wasserstein-home.com
Made in China
Soporte Angular Horizontal
Ajustable Para Google Nest
Doorbell (battery)
MANUAL DE USUARIO
Contenido del Paquete Preinstalación
Instalación
1 x Soporte Angular Horizontal
3 x Tornillos Largos para Montaje en Pared
3 x Anclajes de Pared para Montaje en Pared
3 x Anillos de Silicona para Montaje en Pared
3 x Tornillos Pequeños para bloquear el Montaje
Horizontal
3 x Tornillos Cortos para instalar la Placa Trasera del
Timbre
1 x Manual de Usuario
Soporte Angular
Horizontal
Tornillos Cortos para instalar la
Placa Trasera del Timbre
Tornillos Pequeños para bloquear
el Montaje Horizontal
Anclajes de Pared
para Montaje en Pared
Tornillos Pequeños para
bloquear el Montaje Horizontal
Página 1 Página 2
Tornillos Largos para
Montaje en Pared
∙ Te recomendamos que utilices un destornillador
magnético para atornillar fácilmente los tornillos.
∙ No instales el tornillo pequeño para bloquear el
Soporte Angular Horizontal antes de fijarlo en la
pared.
1. Retira el Hawkeye si lo has instalado previamente
en tu pared.
Página 3 Página 4
2. Desmonta el Soporte Angular Horizontal.
3. Fija el soporte a la pared utilizando los tornillos
largos y los anclajes de pared provistos para el
montaje. El tamaño de la broca es de 1/8". Utiliza
los anillos de silicona si tienes una superficie
irregular antes del montaje. Coloca los anillos de
silicona debajo del soporte cuando lo montes.
4. Vuelve a colocar la otra parte del Soporte Angular
Horizontal. Asegúrate de oír un clic cuando
vuelvas a colocar el soporte angular.
5. Instala la placa trasera del timbre en el Soporte
Angular Horizontal con los tornillos cortos.
Si tu timbre está cableado: Asegúrate de que los
cables del timbre salgan por la abertura del centro
del soporte.
Nota: También puedes instalar el Soporte Angular
Horizontal en una orientación diferente. Todos los
pasos de instalación son los mismos; sin embargo,
asegúrate de que los agujeros de los tornillos
están alineados con las partes del timbre.
Darlo vuelta
Página 5 Página 6
6. Fija el timbre en el Soporte Angular Horizontal.
7. Elige el ángulo deseado y ajusta los tornillos
pequeños de la parte superior e inferior del
soporte.
Si tu timbre está cableado: Conecta los cables al
timbre tal como se muestra.
Instalación con la cuña del timbre Nest existente.
Para instalar el Soporte Angular Horizontal en la cuña
de tu timbre actual, puedes seguir todos los pasos 2 -
7 como arriba.
Los únicos cambios necesarios son:
- Ignora el Paso 1.
- Para el Paso 3, en lugar de montar el Soporte
Angular Horizontal a la pared, tendrás que
montarlo y fijarlo a la cuña del timbre.
Obtenga más apoyo
Escanee el código QR que aparece a
continuación o envíenos un correo electrónico a
El Soporte Angular Ajustable Horizontal de Wasserstein ha
sido certificado por Wasserstein para cumplir con los
estándares de compatibilidad de Google. Google no se hace
responsable del funcionamiento de este producto ni de su
cumplimiento con los requisitos de seguridad u otros
aplicables.
Más información en g.co/madeforgoogle.
El distintivo "made for" de Google, Nest Doorbell (battery) y
las marcas relacionadas son marcas comerciales de Google
LLC.
Google Nest Doorbell (battery) no está
incluido. Wasserstein no está afiliado a
Google LLC. Wasserstein es una marca
comercial de Dropcases Ltd. Google Nest
Doorbell (battery) es una marca comercial
de Google LLC.
Para más información, visita:
www.wasserstein-home.com
Fabricado en China
