Westfalia 57 10 91 Manuale utente
Westfalia Bedienungsanleitung
Nr. 105066
Rangierwagenheber 2 Tonnen
A
rtikel Nr. 57 10 91
Trolley Floor Jack 2 Tons
A
rticle No. 57 10 91
Bedienungsanleitung
Instruction Manual
II
Instruction manuals provide valuable hints for using your new device. They
enable you using all functions, and they help you avoiding misunderstandings
and preventing damage.
Please take the time to read this manual carefully and keep it for future refer-
ence.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzule-
sen und bewahren Sie sie für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers
III
Übersicht
|
Overvie
w
1
2
7
4
5
35
6
IV

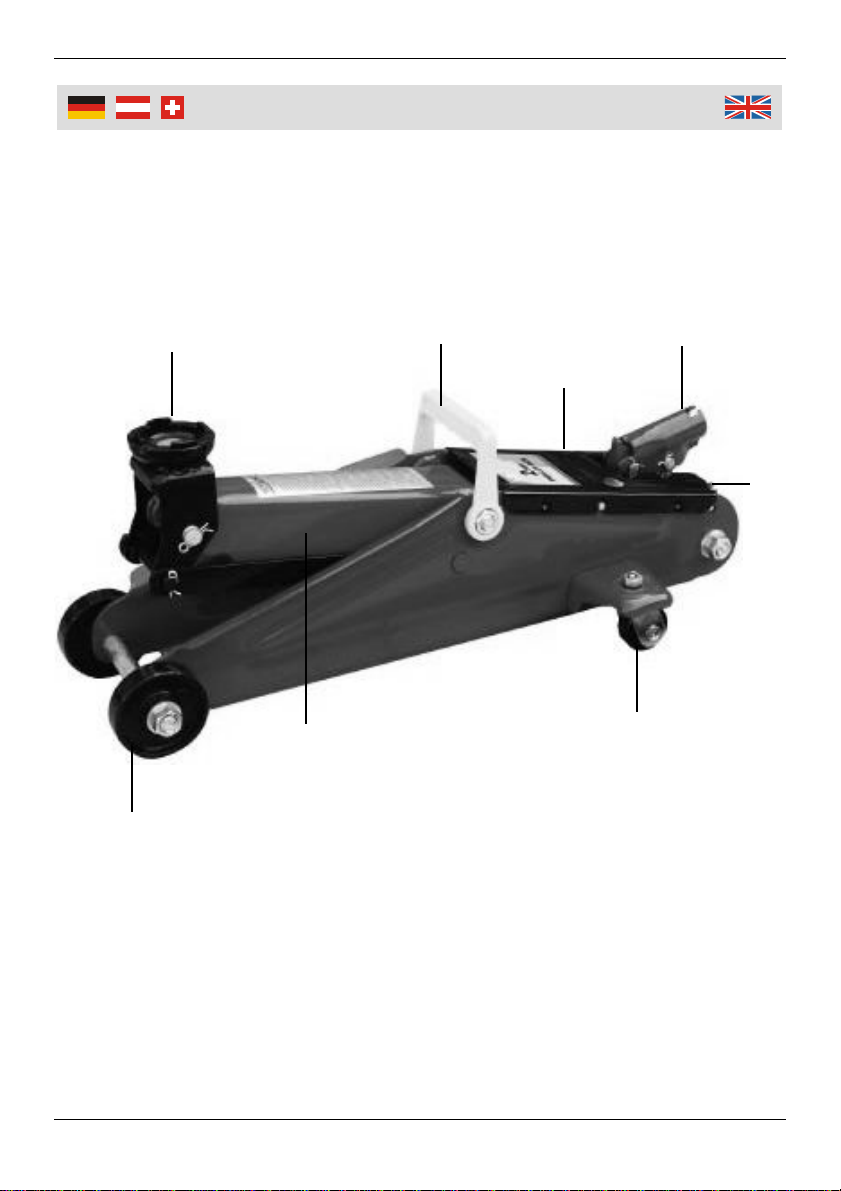

1 Hebelaufnahme Handle Socket
2 Abdeckplatte für Hydraulikzylinder Cover Plate for Hydraulic Cylinder
3 Hubarm Lifting Arm
4 Sattel Saddle
5 Räder Wheels
6 Ablassventil Release Valve
7 Transportgriff Carrying Handle
Übersicht
|
Overvie
w
1
Safety Notes........................................................................................ Page 9
Before the first Use.............................................................................. Page 11
Check Oil Level resp. Fill in Oil ........................................................... Page 11
Bleed the Floor Jack............................................................................ Page 12
Lifting the Vehicle ................................................................................ Page 12
Lowering the Vehicle........................................................................... Page 13
Maintenance, Cleaning and Storing .................................................... Page 14
Troubleshooting................................................................................... Page 15
Technical Data .................................................................................... Page 16
Sicherheitshinweise............................................................................. Seite 2
Vor dem ersten Gebrauch................................................................... Seite 4
Ölstandskontrolle bzw. Öl nachfüllen.................................................. Seite 4
Entlüften des Wagenhebers................................................................ Seite 5
Heben des Fahrzeuges....................................................................... Seite 5
Absenken des Fahrzeuges.................................................................. Seite 6
Wartung, Reinigung und Lagerung ..................................................... Seite 6
Fehlerbehebung .................................................................................. Seite 7
Technische Daten ............................................................................... Seite 8
Table of Contents
Inhaltsverzeichnis
2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und
gesundheitlichen Beeinträchtigungen folgende Hinweise:
Entsorgen Sie Verpackungsmaterial oder bewahren Sie es außer Reichweite
von Kindern. Es besteht Erstickungsgefahr!
Benutzen Sie den Wagenheber nur für den vorgesehenen Zweck, nur zum
Anheben von Fahrzeugen und halten Sie es außer Reichweite von Kindern.
Der Wagenheber ist kein Spielzeug. Lassen Sie keine unqualifizierten Perso-
nen den Wagenheber benutzen.
Bevor Sie den Wagenheber benutzen, verhindern Sie ungewolltes Wegrollen
des Fahrzeuges. Sichern Sie es per Handbremse, Vorlegekeilen etc. und
stellen Sie den Motor ab.
Überprüfen Sie den Wagenheber vor dem ersten Einsatz auf Funktionstüch-
tigkeit. Kontrollieren Sie den Wagenheber insbesondere auf auslaufendes
Hydrauliköl, festen Sitz aller Schrauben, Ventile und komplette Ölfüllung.
Halten Sie die gesetzlichen Unfallverhütungsvorschriften sowie die sonstigen
allgemein anerkannten sicherheitstechnischen, arbeitsmedizinischen Regeln
und die Unfallverhütungsvorschriften für kraftbetriebenen Arbeitsmittel ein.
Benutzen Sie den Wagenheber niemals zum Transportieren oder Beladen
eines Fahrzeuges. Heben Sie niemals das gesamte Fahrzeug.
Benutzen Sie den Wagenheber nicht auf geneigten Flächen. Benutzen Sie
den Wagenheber nur auf festem und geradem Untergrund. Achtung! Auf
heißen teerhaltigen Böden kann der Wagenheber unter Umständen einsinken
bzw. abknicken. Stabilisieren Sie bei Bedarf den Untergrund.
Stellen Sie den Wagenheber so auf, dass eine Bedienung unterhalb des
Fahrzeuges ausgeschlossen ist.
Tragen Sie immer festes Schuhwerk und Schutzhandschuhe bei der Benut-
zung des Wagenhebers.
Arbeiten Sie niemals unter einem angehobenen Fahrzeug, wenn Sie nicht
weitere Sicherungsmaßnahmen wie Unterstellböcke, Blockieren der Räder
etc. getroffen haben, um ein Wegrollen, Abrutschen oder Kippen des Fahr-
zeugs zu verhindern.
Beachten Sie, dass Arbeiten unter einem Fahrzeug gefährlich sind, auch
wenn das Fahrzeug mit dem Wagenheber angehoben und durch weitere Si-
cherungsmaßnahmen gesichert ist. Seien Sie immer vorsichtig und beobach-
ten Sie während der ganzen Arbeit, ob der Sattel (5) fest auf der Wagenhe-
beraufnahme steht und ob evtl. Bewegungen stattfinden.
3
Sicherheitshinweise
Sorgen Sie für festen Sitz der Wagenheberaufnahme unter dem Fahrzeug.
Zum Auswählen der von Fahrzeughersteller empfohlenen Aufnahmepunkte,
nehmen Sie das Fahrzeughandbuch zur Hilfe. Achtung: Falsches Positionie-
ren des Wagenhebers kann zum Kippen oder zu Beschädigung des Fahrzeu-
ges führen!
Heben Sie keine Fahrzeuge, wenn Gefahr besteht, dass Benzin, Batterieflüs-
sigkeit oder andere gefährliche Substanzen auslaufen.
Vergewissern Sie sich, dass sich keine Personen im Fahrzeug befinden und
sich in ausreichendem Abstand vom Fahrzeug entfernt aufhalten, während
der Wagenheber in Gebrauch ist.
Heben Sie niemals mehr als das zulässige angegebene Hubgewicht und
halten Sie alle Hinweisetiketten auf dem Wagenheber gut lesbar.
Benutzen Sie den Wagenheber nicht zum Aufbocken von Fahrzeugen.
Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr und
lassen es durch einen Fachmann instand setzen oder wenden Sie sich an
unsere Kundenbetreuung.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparatur-
versuche. Eine Demontage führt zu anschließenden Fehlfunktionen und De-
fekten. Es besteht Unfallgefahr!
Verstellen Sie niemals das Sicherheitsventil. Veränderungen, Umbauten oder
Nachrüsten des Wagenhebers sind nicht gestattet. Für Schäden, die durch
unsachgemäßen Gebrauch des Wagenhebers entstehen, übernehmen wir
keine Haftung.
Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem
Fahrzeug befinden, wenn Sie das Fahrzeug herablassen. Vermeiden Sie
schnelles Herablassen (Absenken) des Fahrzeugs, um Schäden am Wagen-
heber und am Fahrzeug zu vermeiden.
Vergewissern Sie sich, dass sich beim Absenken die Räder des Wagenhe-
bers frei bewegen können und sich keine Hindernisse unter dem Fahrzeug
befinden.
Füllen Sie nur hochwertige Hydraulikflüssigkeit in den Wagenheber. Füllen
Sie niemals Bremsflüssigkeit, Motoröl oder andere Flüssigkeiten hinein.
Betreiben Sie den Wagenheber nicht in der Nähe von Wärmequellen von
über 65°C (150°F). Die Hydrauliköltemperatur darf 60°C nicht übersteigen.
Lagern Sie den Wagenheber, komplett abgesenkt, im Innenbereich in einem
trockenen und vor Staub, Schmutz und extremen Temperaturen geschützten
Ort.
4
Benutzun
g
Vor dem ersten Gebrauch
Packen Sie den Rangierwagenheber aus dem Karton und überprüfen Sie den
Wagenheber auf evtl. Transportschäden. Entsorgen oder lagern Sie Ver-
packungsmaterial außer Reichweite von Kindern.
Ölstandskontrolle bzw. Öl nachfüllen
1. Stellen Sie den Wagenheber auf einem waagerechten, ebenen Untergrund.
2. Stecken Sie den Pumphebel auf das Ablassventil (6) auf. Das offene Ende
des Pumphebels ist so geformt, dass es auf den Vierkant des Ablassventils
aufgesteckt werden kann.
3. Drehen Sie das Ablassventil (6) langsam gegen den Uhrzeigersinn. Legen
Sie ein saugfähiges Tuch (Putzlappen) um das Ablassventil, damit evtl. aus-
tretendes Öl nicht den Boden verschmutzen kann.
4. Ist das Ablassventil aufgedreht, ziehen Sie es vorsichtig heraus. Tritt hierbei
Öl aus, bzw. steht dieses bis in die Ablassventilöffnung hinein, ist die Ölfül-
lung ausreichend.
Ist dies nicht der Fall, legen Sie den Putzlappen unter das Ablassventil und
entfernen Sie durch Aushebeln mit einem großen, stupfen Schraubendreher
die Abdeckplatte über dem Hydraulikzylinder (2). Diese ist durch vier Rastun-
gen auf das Gehäuse gesteckt.

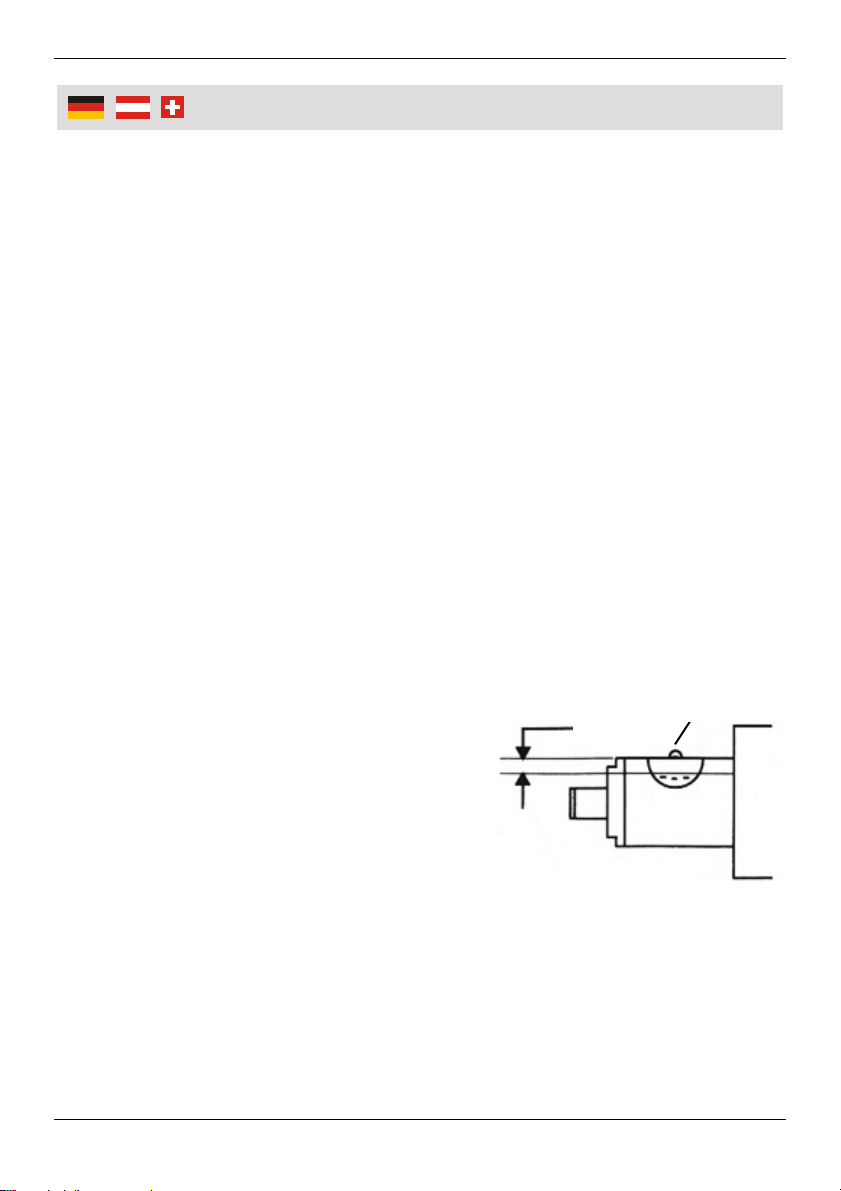

5. Hebeln Sie mit einem stupfen Schrauben-
dreher vorsichtig den Einfüllstopfen (A)
aus. Arbeiten Sie nicht mit spitzen oder
scharfen Gegenständen, um nicht den Ein-
füllstopfen (A) zu beschädigen. Füllen Sie
hochwertiges Hydrauliköl nach, bis das Öl
in der Ablassventilöffnung (6) erscheint.
Füllen Sie niemals Bremsflüssigkeit,
Motoröl, Schmieröl etc. ein.
6. Drehen Sie das Ablassventil wieder einige Umdrehungen hinein, setzen Sie
den Einfüllstopfen (A) ein und bewegen Sie die Hebelaufnahme (1) mit dem
Pumphebel einige Male auf und ab, um die innere Mechanik der Hydraulik
ausreichend zu schmieren. Setzen Sie die Abdeckplatte über dem Hydraulik-
zylinder (2) wieder auf. Falls nötig, entlüften Sie den Wagenheber erneut.
6,4 mm
A
5
Benutzun
g
Entlüften des Wagenhebers
Luftblasen können in das Hydrauliksystem eindringen und dessen Funktion
beeinträchtigen. Der Wagenheber kann entweder schwergängig wirken oder sich
ruckartig Anheben bzw. Absenken.
1. Zum Entlüften des Hydraulikzylinders, schließen Sie das Ablassventil (6)
komplett.
2. Pumpen Sie den Wagenheber mit dem Pumphebel hoch.
3. Öffnen Sie das Ablassventil (6) und drücken Sie langsam den Sattel (4) ganz
nach unten.
4. Schließen Sie das Ablassventil (6).
Danach muss der Wagenheber leicht und ordnungsgemäß funktionieren. Wenn
nicht, wiederholen Sie den Entlüftungsvorgang.
Heben des Fahrzeugs
1. Schließen Sie das offene Ablassventil (6) wenn nötig nach dem Aufstecken
des Pumphebels durch Rechtsdrehen bis zum Anschlag.
2. Vergewissern Sie sich, dass das Fahrzeug nicht wegrollen kann. Der Wagen-
heber muss zentral unter dem Wagenaufnahmepunkt stehen. Heben Sie den
Sattel des Wagenhebers mit Hilfe des Pumphebels.
3. Stellen Sie den Sattel unter vorgesehene Wagenheberaufnahme. Lesen Sie
hierzu das Fahrzeughandbuch Ihres Fahrzeuges.
4. Stecken Sie den Pumphebel in die Hebelaufnahme (1) und machen Sie ¼-
Drehung zum Einrasten des Pumphebels.
5. Pumpen Sie den Wagenheber mit dem Pumphebel mit eins bis drei Pump-
bewegungen hoch, bis der Sattel (4) sicher und zentriert die Wagenheberauf-
nahme des Fahrzeuges erfasst und heben Sie das Fahrzeug bis zur ge-
wünschten Höhe an.
6. Sichern Sie umgehend das angehobene Fahrzeug durch die mitgelieferten
Unterstellböcke. Arbeiten Sie niemals unter dem nur mit einem Wagenheber
angehobenen Fahrzeug. Beobachten Sie bei der Arbeit den Sattel (4) und
den Wagenheberaufnahmepunkt des Fahrzeugs, um evtl. Bewegungen zu
erkennen.
