Sägekettenschärfgerät
ZIJ-J2-16TH-D
Artikel Nr. 92 79 39
Chain Saw Sharpener
ZIJ-J2-16TH-D
Article No. 92 79 39
Bedienungsanleitung
Instruction Manual
II
Safety Notes.......................................................................................Page 8
Hints...................................................................................................Page 9
Before first Use ..................................................................................Page 10
Assembling ........................................................................................Page 10
Operating ...........................................................................................Page 12
Changing the Grinding Disc ...............................................................Page 14
Maintenance and Cleaning.................................................................Page 14
Technical Data ...................................................................................Page 14
Drawing..............................................................................................Page 15
Part List..............................................................................................Page 16
Sicherheitshinweise ...........................................................................Seite 1
Hinweise ............................................................................................Seite 2
Vor der ersten Benutzung ..................................................................Seite 3
Zusammenbau ...................................................................................Seite 3
Inbetriebnahme ..................................................................................Seite 5
Austausch der Schleifscheibe ............................................................Seite 7
Wartung und Reinigung......................................................................Seite 7
Technische Daten ..............................................................................Seite 7
Zeichnung ..........................................................................................Seite 15
Teileliste.............................................................................................Seite 16
Table of Contents
Inhaltsverzeichnis
III
A
B
M
F
E
I
G J
D
C
H
L
K
N
Übersicht | Overview
IV
A Grundplatte Base Plate
B Befestigungslöcher Fastening Holes
C Linke Schelle Left Clamp
D Rechte Schelle Right Clamp
E Schleifscheibe Grinding Disc
F Feststellschraube Fastening Screw
G Anschlagskeil Adjustment Wedge
H Handgriff mit Schutzhaube Handle with Protective Cover
I Einstellschraube Adjusting Screw
J Sägekettenaufnahme Chain Holder Assembly
K Gradskala (Rückseite) Angle Indicator (Rear)
L Gradeinstellschraube (Boden) Angle Adjustment Screw (Bottom)
M Klemmplatten Press Boards
N Anschlagsschraube Depth Limiter
Übersicht | Overview
1
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und
gesundheitlichen Beeinträchtigungen die folgenden Hinweise:
Das Sägekettenschärfgerät darf nur an rechtslaufende Bohrmaschinen mit
Zahnkranzbohrfutter befestigt werden.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das
Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhalten von der zuständigen Person
Anweisungen, wie das Gerät zu benutzen ist.
Benutzen Sie das Gerät nur zum schärfen handelsüblicher Sägeketten.
Verwenden Sie das Gerät nicht für andere Zwecke.
Schärfen Sie niemals beschädigte Sägeketten.
Betreiben Sie das Gerät niemals ohne Schutzabdeckung und vergewissern
Sie sich, dass alle Teile fest montiert sind, bevor Sie das Gerät einschalten.
Tragen Sie beim Schärfen immer eine Schutzbrille. Tragen Sie
geeignete Kleidung. Legen Sie vor der Arbeit Schmuck ab und bin-
den Sie lange Haare fest.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch
Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und unter-
nehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an die Kun-
denbetreuung.
Bitte beachten Sie die Hinweise des Bohrmaschinenherstellers.
2
Hinweise
Beachten Sie bitte folgende Hinweise zum Schärfen der Sägeketten:
Bevor Sie die Sägekette schärfen, untersuchen Sie die Kette auf Beschädi-
gungen, wie
- verbogene oder ausgefranste Verbindungsstücke,
- gebrochene Sägezähne,
- gelöste Nieten oder gebrochene Nietenknöpfe,
Sollten Sie beschädigte Teile finden, ersetzen Sie die gesamte Kette oder
lassen Sie die beschädigten Teile in einer Fachwerkstatt reparieren.
Eine scharfe Sägekette produziert
große Späne und zieht sich von selbst
in das Holz. Wenn Sie stumpf wird oder
an einigen Stellen Abrieb zeigt, bildet
sich beim Sägen Staub. Wenn Sie
Druckkraft ausüben müssen bzw. wenn
die Sägekette nicht mehr „zieht“, müssen
Sie die Kette schärfen.
Schärfen Sie alle Glieder gleichmäßig, um einen geraden Schnitt bei
minimalen Vibrationen sicherzustellen.
Stumpfe oder durch Steine beschädigte Schneidglieder können beim Arbeiten
mit der Kettensäge sehr tiefe Schnitte verursachen und die Abnutzung des
Schwertes erhöhen.
Die Tiefenbegrenzer werden von Hand
geschärft. Achten Sie darauf, dass alle
Tiefenbegrenzer die gleiche Höhe haben.
Achten Sie auf gleichen Anschnittwinkel an allen Gliedern. Überprüfen Sie
von Zeit zu Zeit die richtige Einstellung, da sie sich durch Vibrationen verän-
dern kann.
Achten Sie darauf, alle Zähne so gleichmäßig wie möglich zu schleifen.
Schleifen Sie nur die Zähne, niemals die Verbindungsstücke.
Auf ungleiche Länge geschliffene
Glieder können beim Sägen eine
Seitendrift verursachen, wodurch der
Schnitt schief wird.
nicht ok ok
auf ungleiche Länge geschliffen
3
Zusammenbau
Vor der ersten Benutzung
Packen Sie das Sägekettenschärfgerät aus und überprüfen Sie alle Teile auf evtl.
Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an
einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem
gefährlichen Spielzeug für Kinder werden.
Zusammenbau
Das Sägekettenschärfgerät eignet sich zur Montage an allen Bohrmaschinen mit
43 mm Spannhals und Zahnkranzbohrfutter. Schnellspannbohrfutter sind
aufgrund ihrer größeren Länge nicht geeignet. Das Sägekettenschärfgerät wird
Ihnen teilzerlegt geliefert, um optimalen Transportschutz zu gewährleisten. Zur
Montage gehen Sie wie folgt vor:
1. Stellen Sie die Grundplatte (A) auf eine
ebene und waagerechte Unterlage, wie z.
B. eine Werkbank. Achten Sie darauf, dass
die Grundplatte (A) weit genug übersteht,
damit genug Abstand für die Bohrmaschi-
ne bleibt. So kann die Sägekette frei he-
runterhängen und Sie können die Grad-
einstellschraube (L) auf der Unterseite
bequem bedienen. Befestigen Sie die
Grundplatte (A) an den Befestigungslö-
chern (O).
2. Setzen Sie den kompletten Sägekettenhalter (J) auf die Grundplatte (A) und
befestigen Sie ihn von unten mit der Drehscheibe (Ersatzteil-Nr. 19) und der
Gradeinstellschraube (L). Durch Lösen der Gradeinstellschraube (L) und
durch Verdrehen der aufgesetzten Sägekettenaufnahme (J) können Sie den
Winkel der Sägekettenaufnahme einstellen.
3. Montieren Sie beide Halteschellen (C
und D) an den Bohrfutterhals, nicht an
das Zahnkranzbohrfutter. Achten Sie auf
die richtige Orientierung der beiden
Schellen – der hervorhebende Teil muss
zur Bohrmaschine zeigen.
4
Zusammenbau
4. Stecken Sie die Kunststoffhülsen (Ersatz-
teil-Nr. 8) an beide Schellen und schieben
Sie die Steckachse (Ersatzteil-Nr. 9) durch
die Schellen. Stecken Sie die montierte
Steckachse in die Achslagerung auf der
Grundplatte. Zur Befestigung der Steckach-
se, setzen Sie rechten Klemmblock (Ersatz-
teil-Nr. 30) und den linken Klemmblock
(Ersatzteil-Nr. 31) passend auf die Grund-
platte und befestigen Sie die Klemmblöcke
mit den Bolzen (Ersatzteil-Nr. 23) von oben
und den Muttern von unten.
5. Montieren Sie die Schleifscheibe, wie abgebildet und
befestigen Sie die gesamte Einheit im Bohrfutter der
Bohrmaschine. Benutzen Sie nur Schleifscheiben
der Größe 100 x 3,2 x 10 mm. Linksgewinde!
6. Befestigen Sie den Handgriff mit der
Schutzhaube (H) mit den Schrauben
an den Schellen. Positionieren Sie die
Schleifscheibe und die Schutzhaube
so, dass die Schleifscheibe mittig in
der Schutzhaube ist.
7. Das Sägekettenschärfgerät ist jetzt
betriebsbereit.
Achtung! Vor Inbetriebnahme, kontrollieren Sie erst den festen Sitz der Schleif-
scheibe und benutzen Sie das Gerät nicht ohne Schutzhaube.
Betreiben Sie die Bohrmaschine nur im Rechtslauf!
5
Inbetriebnahme
Inbetriebnahme
1. Vergewissern Sie sich vor dem
Anschließen des Sägeketten-
schärfgerätes, dass der Netzste-
cker der Bohrmaschine nicht in
der Steckdose ist, um ein unbe-
absichtigtes Anlaufen zu vermei-
den.

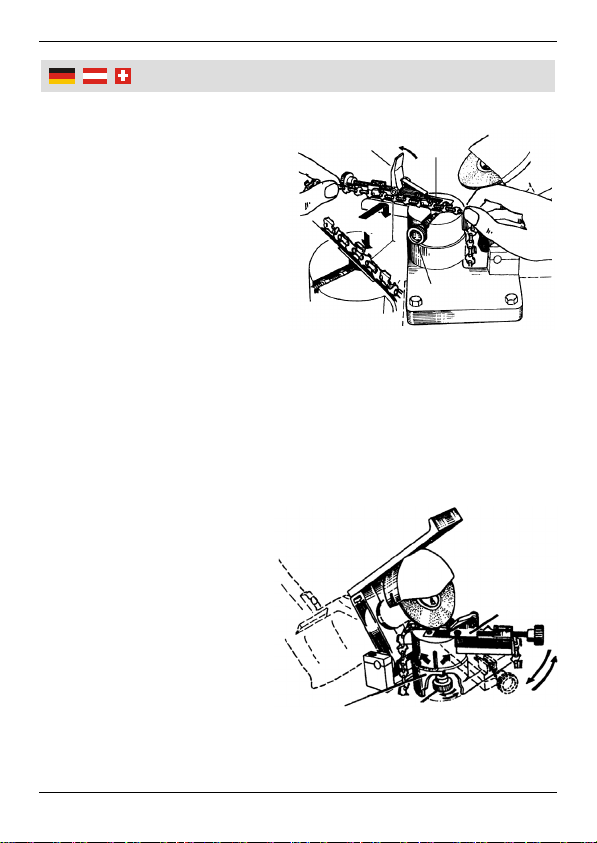

2. Legen Sie die Sägekette auf die
Sägekettenaufnahme (J). Klap-
pen Sie den Anschlagskeil (G)
hoch und lösen Sie die Feststell-
schraube (F). Fixieren Sie mit
der Feststellschraube die Säge-
kette zwischen den beiden Klemm-
platten (M).
3. Schalten Sie Ihre Bohrmaschine ein. Drücken Sie zum Schleifen den
Handgriff (H) leicht nach unten. Tragen Sie beim Schleifen immer eine
Schutzbrille.
4. Drehen Sie die Sägekettenaufnahme (J) nur bei stillstehender Schleifscheibe.
Beim Vorschieben der Sägekette, stellen Sie immer erst die Bohrmaschine ab
und warten Sie, bis die Schleifscheibe stillsteht.
5. Lösen Sie die Gradeinstell-
schraube (L) auf der Untersei-
te der Grundplatte, um die
Sägekettenaufnahme (J) zu
drehen. Den eingestellten Win-
kel können Sie auf der Grad-
skala (K) ablesen. Ziehen Sie
die Gradeinstellschraube (L)
wieder handfest, damit sich
der Winkel bei der Arbeit nicht
verstellen kann.
GM
F
KL
G
