Bohrerschärfgerät
TMK-002
A
rtikel Nr. 96 51 94
Drill Bit Sharpener
TMK-002
A
rticle No. 96 51 94
Bedienungsanleitung
Instruction Manual
II
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the unit if it is handed over to a third party!
Please read the safety instructions!
These instructions will make it easier for you to handle the device
appropriately and help prevent misunderstandings and possible damage or
injury.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen
Sehr
g
eehrte Damen und Herren
Dear Customers
III
4321
5 6
7
IV
Deutsch English

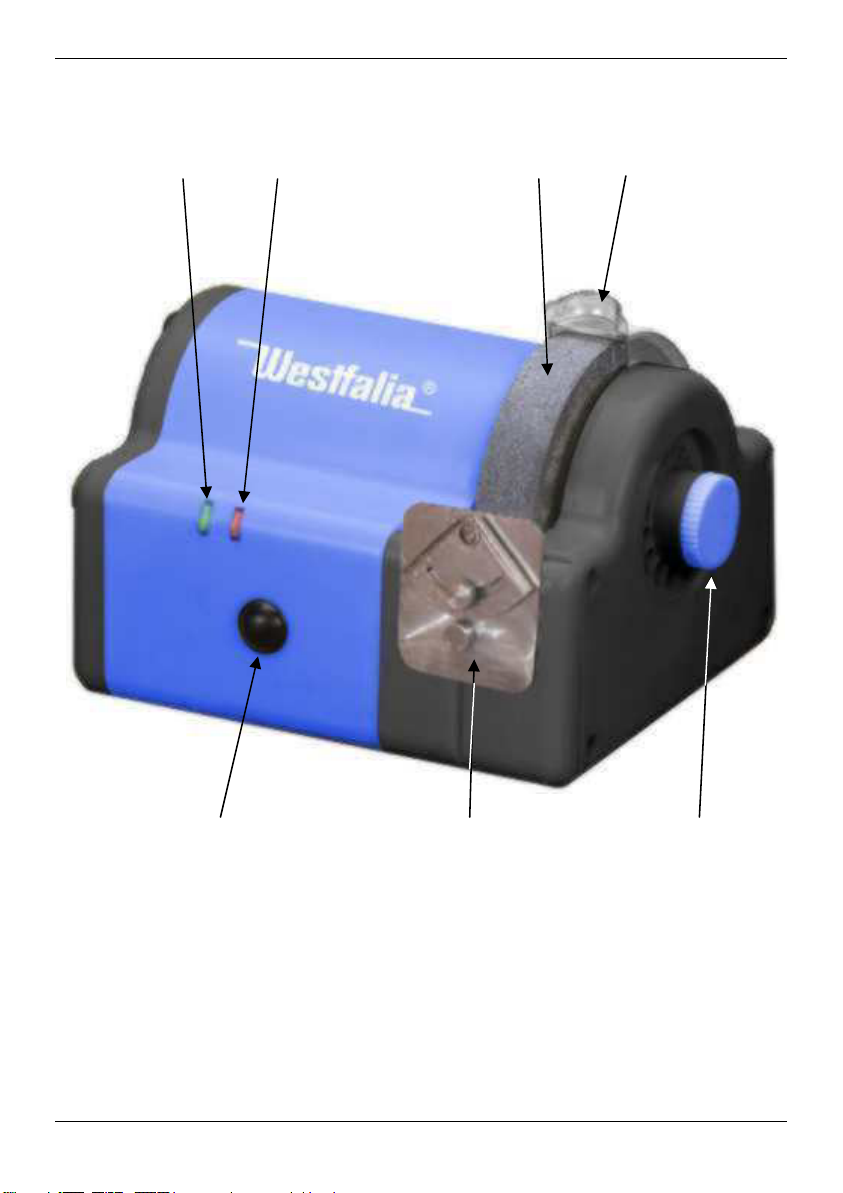

1 Grüne LED Green LED
2 Rote LED (Netzkontrolle) Red LED (Power On)
3 Schleifstein Grinding Stone
4 Schutzhaube Safety Hood
5 EIN/AUS Schalter ON/OFF Switch
6 Einstellschraube Regulating Screw
7 Winkelanschlag Angle Stop
1
Safety Notes....................................................................................................6
Adjustment Screw ...........................................................................................7
Operation.........................................................................................................8
Angle Stop.......................................................................................................8
Servicing and Maintenance.............................................................................9
Drawing .........................................................................................................10
Part List .........................................................................................................11
Technical Data ..............................................................................................14
Sicherheitshinweise.........................................................................................2
Die Einstellschraube........................................................................................3
Betrieb .............................................................................................................4
Der Winkelanschlag ........................................................................................4
Wartung und Pflege.........................................................................................5
Zeichnung......................................................................................................10
Teileliste ........................................................................................................11
Technische Daten .........................................................................................14
Table of Contents
Inhaltsverzeichnis
2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und
Gesundheitsstörungen folgende Sicherheitshinweise:
9Tragen Sie immer eine Schutzbrille. Ihre alltägliche Brille besitzt nur
schlagfeste Linsen. Sie ist KEINE Schutzbrille.
9Vermeiden Sie unbeabsichtigten Anlauf. Der Schalter soll bei Einstecken
des Steckers in die Steckdose ausgeschaltet sein.
9Dieses Gerät ist nicht für die Arbeit im Freien geeignet.
9Vermeiden Sie körperliche Berührung mit der drehenden Schleifscheibe.
9Benutzen Sie den Universalschleifer nie in einer explosiven oder
brennbaren Umgebung. Normaler Funkschlag eines Motors kann
brennbaren Stoff entzünden.
9Eine beschädigte Schleifscheibe muss sofort ersetzt werden.
9Stellen Sie den Abstand zwischen der Schleifscheibe und der
Messerauflage auf 2 mm ein.
9Die Schleifscheibe soll gleichmäßig drehen. Bei Schütteln sollte die
Schleifscheibe ersetzt werden.
3
Betrieb
Dieses Gerät ist leicht zu bedienen, aber Sie sollten sich dennoch anhand
dieser Anleitung mit dem Gerät vertraut, um unnötige Probleme zu vermeiden.
Bitte Überzeugen Sie sich, dass die in Ihrem Netz vorhandene Netzspannung
mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt.
Wenn das Gerät an eine Steckdose angeschlossen ist, leuchtet die rote
Kontrollleuchte (2). Drücken Sie den EIN/AUS Knopf (5) um das Gerät
einzuschalten. Wenn das Gerät eingeschaltet ist, leuchtet auch die grüne
Kontrollleuchte (1).
Lassen Sie das Gerät vor gebrauch etwa eine Minute laufen und überzeugen
Sie sich, dass es normal läuft. Beginnen Sie erst mit dem Schärfen, wenn der
Schleifstein volle Drehzahl erreicht hat.
Zum Schärfen setzen Sie den Bohrer in das passende Loch am Gerät ein.
Üben Sie leichten Druck aus und drehen Sie den Bohrer einige Male hin und
her. Ziehen Sie ihn dann heraus und setzen Sie ihn um 180° verdreht wieder
ein und fahren Sie mit dem Schärfen fort, bis der Bohrer ausreichend scharf
ist.
Um den äußeren Umfang des Schleifsteines zum Schärfen zu verwenden,
öffnen Sie die Schutzhaube. Aus Sicherheitsgründen werden die Löcher,
durch die Bohrer ins Gerät eingesetzt werden, automatisch geschlossen, wenn
die Schutzhaube um mehr als 90° geöffnet wird.
Zum Schleifen von Bohrern stellen Sie das Gerät senkrecht auf, zum Schleifen
am Umfang des Steines legen Sie das Gerät flach auf dir Werkbank.
Die Einstellschraube
Mit der Einstellschraube (6) können Sie die Position des Schleifsteines im
Gehäuse regulieren und so den Anpressdruck des Steines gegen den Bohrer
regulieren.
4
Betrieb
Betrieb
Klappen Sie zum Schärfen außen am Schleifstein die seitliche Auflage aus.
Die Auflage kann verwendet werden, um zu schärfende Gegenstände sicher
und exakt zu führen und die Effektivität und Sicherheit beim Schärfen zu
erhöhen.
Der Winkelanschlag
Der Winkelanschlag (7) kann in verschiedenen Stellungen fixiert werden.
Ziehen Sie die Schraube an um den gewünschten Winkel zu halten. Wenn Sie
den Winkelanschlag nicht verwenden wollen, entfernen Sie ihn einfach.
5
Betrieb
Wartung und Pflege
Um Verletzungsgefahren zu vermindern, ziehen Sie immer den Netzstecker
bevor Sie das Gerät reinigen. Zerlegen Sie das Gerät nicht und unternehmen
Sie keine eigenen Reparaturversuche. Bei Problemen oder Fragen wenden
Sie sich bitte an unsere Kundebetreuung.
Pflegen Sie Ihr Gerät regelmäßig, damit es in gutem Zustand bleibt.
Überprüfen Sie vor jeder Benutzung den Zustand Ihres Schleifgerätes.
Kontrollieren Sie die Schutzvorrichtungen, den Schalter, und das Netzkabel.
Prüfen Sie auf lockere Schrauben, schlechtere Ausrichtung, Verbindung von
beweglichen Teilen, ungeeignete Montage, gebrochene Teile und alle anderen
Faktoren, die einen sicheren Betrieb beeinträchtigen. Schalten Sie das Gerät
sofort aus, wenn ein ungewöhnliches Geräusch oder Vibrationen entstehen.
Falls das Gerät Zeichen einer Beschädigung zeigt, verwenden Sie es bitte
nicht weiter, sondern lasse Sie es durch einen Fachmann instand setzen oder
wende Sie sich an unsere Kundenbetreuung.
Wischen Sie Staub und Reste von den Lüftungsöffnungen ab. Halten Sie das
Gerät sauber, trocken und frei von Öl und Fett. Benutzen Sie nur milde Seife
und ein feuchtes Tuch um Ihr Werkzeug zu reinigen, da manche
Reinigungsmittel, wie z.B. Benzin oder Scheuermittel, die Kunststoffteile und
Isolierungen beschädigen können. Benutzen Sie in der Nähe von dem
Elektrowerkzeug nie leichtentzündliches oder brennbares Lösungsmittel.
Auf der Unterseite des Gerätes befindet sich, wie unten abgebildet, eine
entfernbare Kunststoffabeckung. Abhängig von der Einsatzhäufigkeit sollten
Sie die Abdeckung von Zeit zu Zeit öffnen und den Schleifstaub entfernen, der
sich unter dem Schleifstein abgelagert hat.
Schraube Staubfachdeckel
