Westfalia 85 27 05 Manuale utente

Elektro – Feile 260 W

Artikel Nr. 85 27 05

Mini Belt Sander 260 W

Article No. 85 27 05

Bedienungsanleitung

Instruction Manual

You can finally work on all those awkward corners, edges, gaps, recesses or

other hard to reach areas with this power file.

The machine is ideal for grinding, filing, removing rust of a variety of materials

like wood, ceramic, metal, plastic or glossy surfaces.

With the speed regulator you can select the correct speed required for the item

you are working on.

Please read the safety instructions!

These instructions will make it easier for you to handle the device appropriate-

ly and help prevent misunderstandings and possible damage or injury.

Mit der Powerfeile können Sie mühelos an Ecken, Kanten, in Zwischenräu-

men, Ausschnitten oder an anderen schwer zugänglichen Stellen arbeiten..

Die Feile ist ideal zum Schleifen, Feilen und Entrosten unterschiedlicher

Materialien wie Holz, Keramik, Metall, Kunststoff oder Lack.

Mit der elektronischen Regelung können Sie die Bandlaufgeschwindigkeit dem

zu bearbeitendem Material exakt anpassen.

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Bewahren Sie diese Bedienungsanleitung für spätere Zwecke

gut auf und legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte

weitergeben!

Bitte beachten Sie die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,

Missverständnissen und Schäden vorzubeugen.

Sehr geehrte Damen und Herren

Dear Customers

III

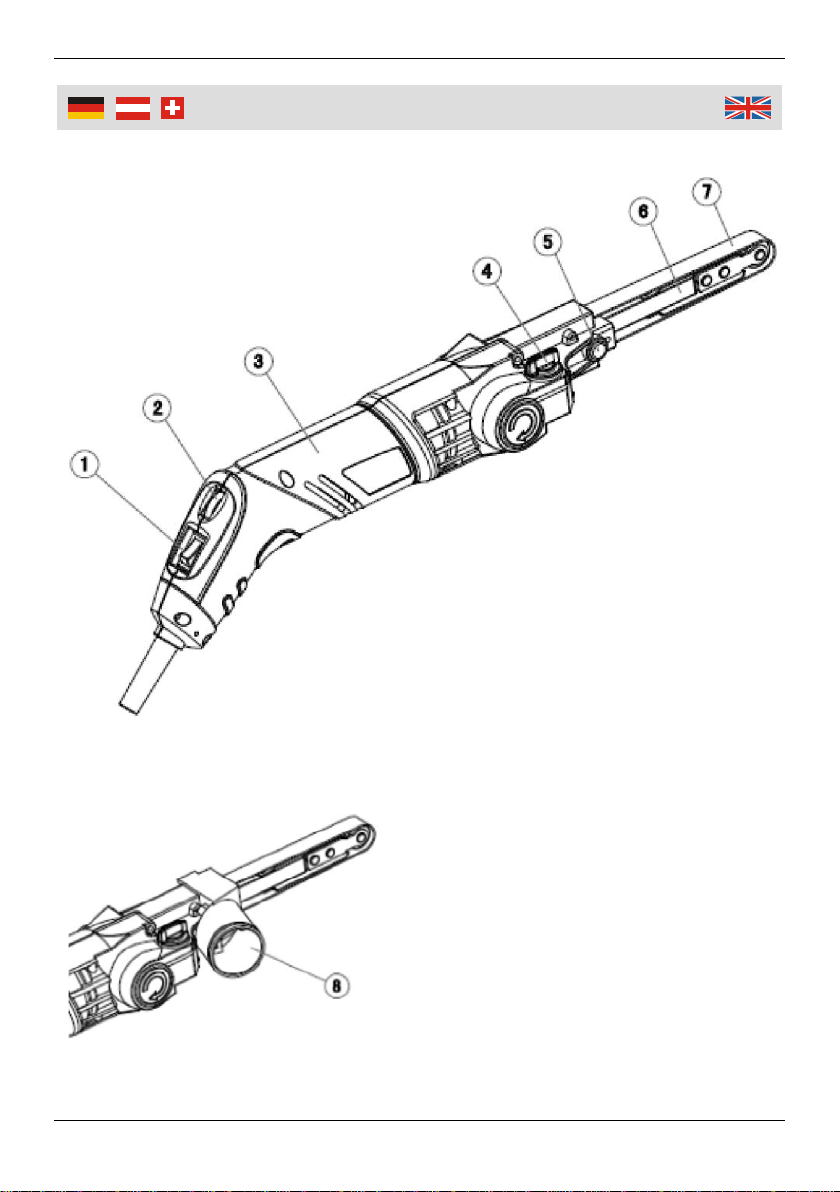

Übersicht | Overview

1 EIN/AUS Schalter Power Switch

2 Geschwindigkeitsregelung Speed Control

3 Handgriff Handle

4 Klemmschraube der Winkeleinstel-

lung

Angle Locking Screw

5 Verriegelungsknopf des

Schleifarmes

Sanding Arm Locking Button

6 Schleifarm Sanding Arm

7 Schleifband Sanding Belt

8 Staubabsaugadapter Dust Extraction Adaptor

Übersicht | Overview

Safety Notes...........................................................................................Page 3

Before first Use.......................................................................................Page 11

Installing/Replacing the Sanding Belt.....................................................Page 11

Turning ON and OFF..............................................................................Page 11

Regulating the Speed.............................................................................Page 12

Dust Extractor/Vacuum Cleaner.............................................................Page 12

Tilting the Sanding Arm..........................................................................Page 13

Hints on the safe Use of the Power File.................................................Page 13

Maintenance and Cleaning ....................................................................Page 14

Technical Data .......................................................................................Page 15

Sicherheitshinweise................................................................................Seite 2

Vor der ersten Benutzung ......................................................................Seite 6

Einsetzen/Wechseln des Schleifbandes................................................Seite 6

Ein- und Ausschalten .............................................................................Seite 6

Regulieren der Geschwindigkeit ............................................................Seite 7

Staubabsauganlage/Staubsauger..........................................................Seite 7

Kippen des Schleifarmes........................................................................Seite 8

Hinweise zur sicheren Benutzung der Powerfeile..................................Seite 8

Wartung und Reinigung..........................................................................Seite 9

Technische Daten ..................................................................................Seite 10

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige

Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie-

nungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!

Vergewissern Sie sich, dass die Nennspannung auf dem Typenschild mit der

vorhandenen Netzspannung Ihrer Hausinstallation übereinstimmt.

Personen mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn sie werden durch

eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.

Bei Beschädigungen am Gerät oder des Netzkabels darf das Gerät nicht

weiter benutzt werden und muss von einer Fachkraft repariert werden.

Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten oder heiße

Oberflächen.

Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn Sie das

Gerät nicht benutzen oder es reinigen.

Beim Schleifen können gesundheitsgefährdende oder explosive

Stäube entstehen. Benutzen Sie Atemschutz, Gehörschutz und

Augenschutz. Lesen Sie die Bedienungsanleitung.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine

Reparaturversuche. Das Gerät enthält keine durch Sie auswechsel-

baren oder zu reparierenden Teile. Wenden Sie sich bei Problemen

an unseren Kundenservice.

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden

und gesundheitlichen Beeinträchtigungen die beigefügten

Allgemeinen Sicherheitshinweise sowie die folgenden Hinweise:

Safety Notes

This manual belongs to the product. It contains important notes on operating

the unit. Please pass it on along with the unit if it is handed over to a third

party!

Please make sure the mains voltage available in your area corresponds to

the operating voltage stated on the type label.

Persons with limited physical, sensorial or mental abilities are not allowed to

use the unit, unless they are supervised and briefed for their safety by a

qualified person.

Do not continue to use the unit if the unit or the line cord are damaged.

Repair work must be done by a qualified service technician.

L'appareil est conçu pour une utilisation jusqu'à 2000 m au dessus du niveau

de la mer.

Do not conduct the line cord over sharp edges and corners or hot

surfaces.

Switch the unit off and unplug it if you don't use it or clean it.

Grinding some material can lead to the formation of hazardous or

explosive dust. For your safety wear dust protection, ear and eye

protection. Lead the manual before using the unit.

Do not disassemble the unit or attempt to repair it yourself. It does

not contain parts serviceable by you. In the case of questions or

problems, turn to our customer support.

Please note the included General Safety Notes and the following

safety notes to avoid malfunctions, damage or physical injury:

Consignes de sécurité

S'il vous plaît noter afin d'éviter des dysfonctionnements, des

dommages et des déficiences de santé, les instructions générales

de sécurité attachée et les informations suivantes:

Ces instructions concernent ce produit. Il contient l'installation et de

manutention importants. S'il vous plaît inclure manuel d'instructions du produit,

si vous le transmettre à d'autres!

Assurez-vous que la tension nominale correspond à la plaque avec la tension

d'alimentation locale dans le câblage de votre maison.

Les personnes dont les capacités physiques, sensorielles ou mentales ne

peuvent pas utiliser l'appareil, sauf s'ils sont supervisés par un conseiller /

conseillère et une instruction.

Si des dommages à l'appareil ou le cordon d'alimentation, l'appareil ne peut

plus être utilisé et doit être réparé par un électricien qualifié.

Exécutez le cordon d'alimentation au cours des coins et bords francs ou des

surfaces chaudes.

Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra del livello del

mare.

Mettez la machine hors tension et débranchez le cordon

d'alimentation si vous n'utilisez pas l'appareil ou le nettoyer.

Lors du meulage peuvent causer des poussières dangereuses ou

explosives. Utiliser une protection respiratoire, protection auditive et

oculaire. Lisez le manuel.

Démonter l'appareil et que vous n'essayez pas de toutes les

réparations. L'appareil ne contient aucune pièce remplaçable par

vous ou réparés. Si vous avez des problèmes avec notre service à la

clientèle.

Si prega di notare in modo da evitare malfunzionamenti, danni e

problemi di salute, le istruzioni allegate generali di sicurezza e le

seguenti informazioni:

Queste istruzioni si riferiscono a questo prodotto. Che contiene importanti e

maneggevolezza. Si prega di includere manuale di istruzioni del prodotto se lo

dia mai ad altri!

Assicurarsi che la tensione nominale corrisponde alla targhetta con la tensione

di alimentazione locale nel cablaggio della casa.

Persone con ridotte capacità fisiche, sensoriali o mentali non possono

utilizzare il dispositivo meno che non siano sotto la supervisione di un

consulente / consigliere e uno istruito.

Se il danno per l'unità o il cavo di alimentazione, il dispositivo non può più

essere utilizzato e deve essere riparato da un tecnico qualificato.

Esegui il cavo di alimentazione su spigoli vivi e bordi o superfici calde.

Spegnere la macchina e scollegare il cavo di alimentazione se non

si utilizza il dispositivo o pulirlo.

Quando rettifica può causare polveri pericolose o esplosive.

Utilizzare protezione delle vie respiratorie, protezioni acustiche e

protezione per gli occhi. Leggere il manuale.

Smontare l'unità e di non tentare alcuna riparazione. Il dispositivo

non contiene parti sostituibili dall'utente o da riparare. Se avete

problemi contattate il nostro servizio clienti.

Bedienung

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die

Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

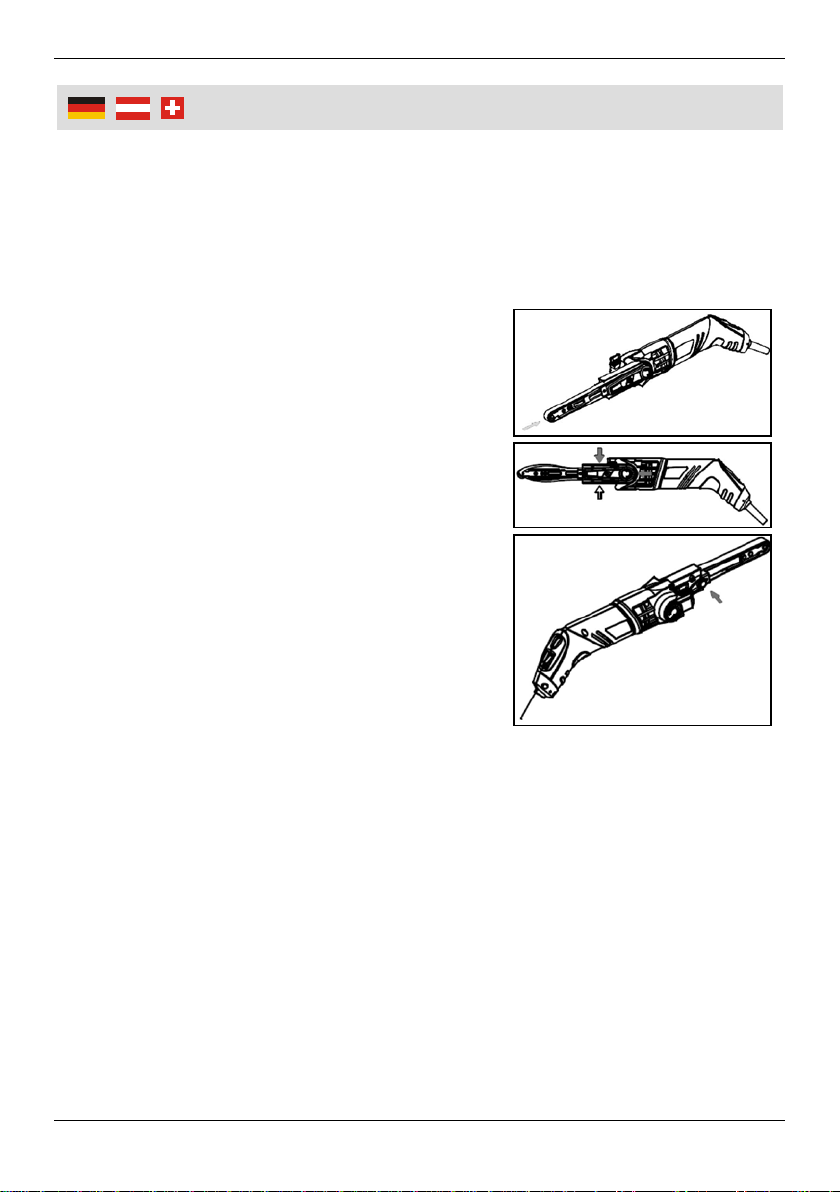

Einsetzen/Wechseln des Schleifbandes

Bei Wartungsarbeiten muss der Netzstecker immer gezogen sein.

1. Entspannen Sie das Schleifband (6), indem

Sie den Schleifarm kräftig nach hinten in

die Maschine drücken, bis er in der hinteren

Position einrastet. Pressen Sie dazu den

Schleifarm gegen eine feste, unempfindli-

che Oberfläche, zum Beispiel die Kante

einer Werkbank. Der Schleifarm ist sicher

eingerastet wenn der Verriegelungsknopf

(5) herausspringt.

2. Fädeln Sie das alte Schleifband (7) aus der

Maschine und legen Sie das neue ein. Bitte

beachten Sie die Richtungspfeile auf dem

Schleifband und an den Abdeckkappen des

Kippgelenkes. Die Laufrichtungspfeile

müssen in die gleiche Richtung zeigen.

3. Spannen Sie das Schleifband, indem Sie

den Verriegelungsknopf (5) drücken.

Eventuell müssen Sie dazu wieder etwas

Druck auf den Schleifarm ausüben.

Ein- und Ausschalten

1. Zum Einschalten der Powerfeile kippen Sie den EIN/AUS-Schalter (1) in die

EIN (I) Position. Wenn Sie den Schalter drücken, läuft die Feile mit der am

Geschwindigkeitsregler (2) eingestellten Geschwindigkeit an. Setzen Sie das

Schleifband erst auf das Werkstück, wenn die Maschine die volle Geschwin-

digkeit erreicht hat

2. Kippen Sie zum Ausschalten der Feile den EIN/AUS-Schalter (1) in die AUS

(0) Position.

Altri manuali per 85 27 05

Indice

Altri manuali Westfalia Levigatrice

Westfalia

Westfalia ARP12 Manuale utente

Westfalia

Westfalia 88 51 25 Guida utente

Westfalia

Westfalia 85 88 46 Manuale utente

Westfalia

Westfalia 843331 Manuale utente

Westfalia

Westfalia 84 37 02 Manuale utente

Westfalia

Westfalia 92 86 58 Manuale utente

Westfalia

Westfalia S1K-90X3 Manuale utente

Westfalia

Westfalia WDS130 Manuale utente

Westfalia

Westfalia 90 02 34 Manuale utente

Westfalia

Westfalia 85 45 90 Manuale utente

Westfalia

Westfalia 802410 Manuale utente

Westfalia

Westfalia 81 80 49 Guida utente

Westfalia

Westfalia 29 66 40 Manuale utente

Westfalia

Westfalia AMS 18 Manuale utente

Westfalia

Westfalia 85 27 05 Manuale utente

Westfalia

Westfalia WES125E Manuale utente

Westfalia

Westfalia WABF18 Manuale utente

Westfalia

Westfalia 92 86 57 Manuale utente

Westfalia

Westfalia RBDS-46A Manuale utente

Westfalia

Westfalia S1B-AJ12-125 Manuale utente

Westfalia

Westfalia 85 55 30 Manuale utente

Westfalia

Westfalia 86 39 47 Manuale utente

Westfalia

Westfalia XLD-G4 Manuale utente

Westfalia

Westfalia S1T-SW3 -76 Manuale utente

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
