WEVI VW-5 Manuale utente
VW-5
取扱説明書
Operating Instructions
日本語 ＿＿＿＿＿＿＿＿＿ Pages 2 - 13
English ＿＿＿＿＿＿＿＿＿ Pages 14 - 29
WEVI - a division of IDX
目次
付属品 ...............................................................................２
Ⅰ.安全上のご注意 ......................................................... ３
Ⅱ.取り扱い操作............................................................ ５
第１章 商品概要....................................................... ５
第２章 各部の名称と働 ............................................. ６
2.1 VW-5TX....................................................... ６
2.1.1 前面パネル ........................................... ６
2.1.2 背面パネル ........................................... ７
2.2 VW-5RX ...................................................... ８
2.2.1 前面パネル ........................................... ８
2.2.2 背面パネル ........................................... ９
第３章 接続のしかた ................................................. １０
第４章 基本仕様....................................................... １１
第５章 入・出力仕様 ................................................. １１
第６章 ペアリング機能................................................ １３
ペアリングの設定............................................... １３
付属品
VW-5TX VW-5RX
AC アダプターと電源ケーブル AC アダプターと電源ケーブル
AV ケーブル AV ケーブル
S-Video ケーブル S-Video ケーブル
IR ケーブル ホルダー
ホルダー
2
警告
I. 安全上のご注意
本製品を安全に正しくお使いいただくために、守っていただきたい事項を記載しました。間
違った使い方をした場合、火災、感電あるいは怪我や製品故障などの重大な原因となること
もありますので、本製品をお使いの前に、必ず本書をお読みになり、内容をよく理解された
上でお使いください。お読みになった後は、必ずお手元に置き、常に参照できるようにして
ください。
●電源ケーブルを傷つけたり、加工、過熱、
修復したりしないでください。また、設置時
に電源ケーブルを壁やラックなどの間に挟
み込んだり、極端に折り曲げたりしないでく
ださい。火災になったり感電したりします。
●AC アダプターは必ず本製品付属のものを
お使いください。本製品以外の AC アダプタ
ーやバッテリーでは、電圧や端子の極性が異
なることがあるので、発煙、発火の恐れがあ
ります。ご使用になる場合には必ずお買い上
げの販売店にご相談ください。
●風呂場など水分や湿気が多い場所に設置
してのご使用はしないでください。火災にな
ったり、感電する恐れがあります。
●キャビネットが破損したり、発煙、異臭な
どの予期しない事態が発生した場合は、速や
かに電源プラグを抜いてお買い上げの販売
店にご相談ください。
●液体や異物などが内部に入ったら、電源プ
ラグを AC コンセントから抜いてください。
そのまま使用を続けると、ショートして火災
になったり、感電する恐れがあります。お買
い上げの販売店にご相談ください。
●本製品や専用 ACアダプターの修理、改造、
分解はしないでください。火災や感電の恐れ
があります。点検、修理はお買い上げの販売
店にご依頼ください。
火災や感電により、死亡や怪我などの人身事故に繋がることがあります。
3
注意
●通気孔を塞いだ状態でのご使用は、発熱お
よび故障の原因となります。
●温度の高い場所でのご使用は、発熱やキャ
ビネットの変形の原因となります。
●湿気、油煙、ほこりの多い場所でのご使用
は、発熱や感電の原因となる場合がありま
す。
●電源ケーブルのタコ足配線は、火災、感電
の原因となる場合があります。
●震動が発生するところや平らではないと
ころへの設置はしないでください。故障や破
損の原因となります。
●本製品をお手入れするときには、電源プラ
グを抜いてからおこなってください。感電の
原因となる場合があります。
●ぬれた手で電源プラグを抜き差ししない
でください。感電の原因となる場合がありま
す。
●設置にあたっては、必ず付属のホルダーを
ご使用ください。
●長期間ご使用にならない場合は、安全のた
めに電源プラグを ACコンセントから抜いて
ください。
●本製品前面パネルの LED 表示を凝視しな
いでください。目を痛める場合があります。
電波に関する注意
本製品は、５GHｚ帯の無線 LAN を使用しているため、日本国内で使用する場合には電
波法により屋内使用に限定されています。
本製品は、電波法に基づく省電力通信システムの無線局の無線設備として、技術基準適
合証明（TELEC）を受けています。従って、本製品を使用するときに無線局の免許は
必要ありません。
本製品は、５GHｚ帯の無線 LAN を使用しているため、医療機器に対して干渉を与えな
いことは確認していますが、安全を期するため医療機器から２２ｃｍ以上離してご使用
ください。
火災や発熱により、怪我をしたり周囲の物品に損害を与えることがあります。
4
II. 取り扱い操作
第１章 商品概要
本機（VW-5）は５GHｚ帯の無線 LAN（IEEE802.11a）を使った高画質の映像と音声を送受信
する事のできる WirelessVideoLAN システムです。 VW-5TX が送信機側で、DVD、VTR その
他各種の STB などと接続します。 VW-5RX は受信機側で、各種の TV ディスプレイと接続す
ることにより、ケーブル接続することなく離れた所で映像を楽しむことができます。付属の
IR ケーブルを送信機側に接続し、LED 部を DVD や VTR の光リモコン受光に設置する事により、
受信機側（VW-5RX）から遠隔リモコン制御が可能となります。 光リモコンであれば大半の
メーカーのものが使用可能です。 一般家庭内でご使用の場合、見通しの良い場所では約５
０ｍ、モルタル壁２枚を隔てた環境であれば約３０ｍの送受信が可能です。
その他特徴
・電波受信状況に応じた転送スピードの適応型可変方式で映像が途切れにくい
・４ch の中から自動的に最適チャンネルを選択する自動ホッピング機能
・NTSC/PAL/SECAM の自動判別機能
・１台の VW-5TX に対して複数台の VW-5RX がペアリング可能
＊但し、LAN のリンクは常に１対１ですので、一番先に認識した RX との通信を優先します
・AES（AdvancedEncryptionSystem）の採用で、コンテンツの高度な符号化と保護
＊伝送距離はあくまでも目安です。壁の材質や周囲の電波状況によっても異なります。
＊隣接した所で４セット以上が使用された場合、相互干渉を起こし映像が停止する場合があります。
＊TV などに隣接して設置した場合、TV 画面が乱れる場合があります。 このようなときは少し距離を
置いて設置ください。
＊車の往来が多い場所の近くや、５GHｚ帯の無線 LAN がある環境下では、本機の通信に影響を受け、
画像が途切れやすくなる場合があります。
＊ 信号受信の状態は、設置の位置、角度、高さなどによっても変わります。 受信状態が不
安定な場合は、最良となる状態を探して設置ください。
5
第２章 各部の名称と働き
2.1 VW-5TX

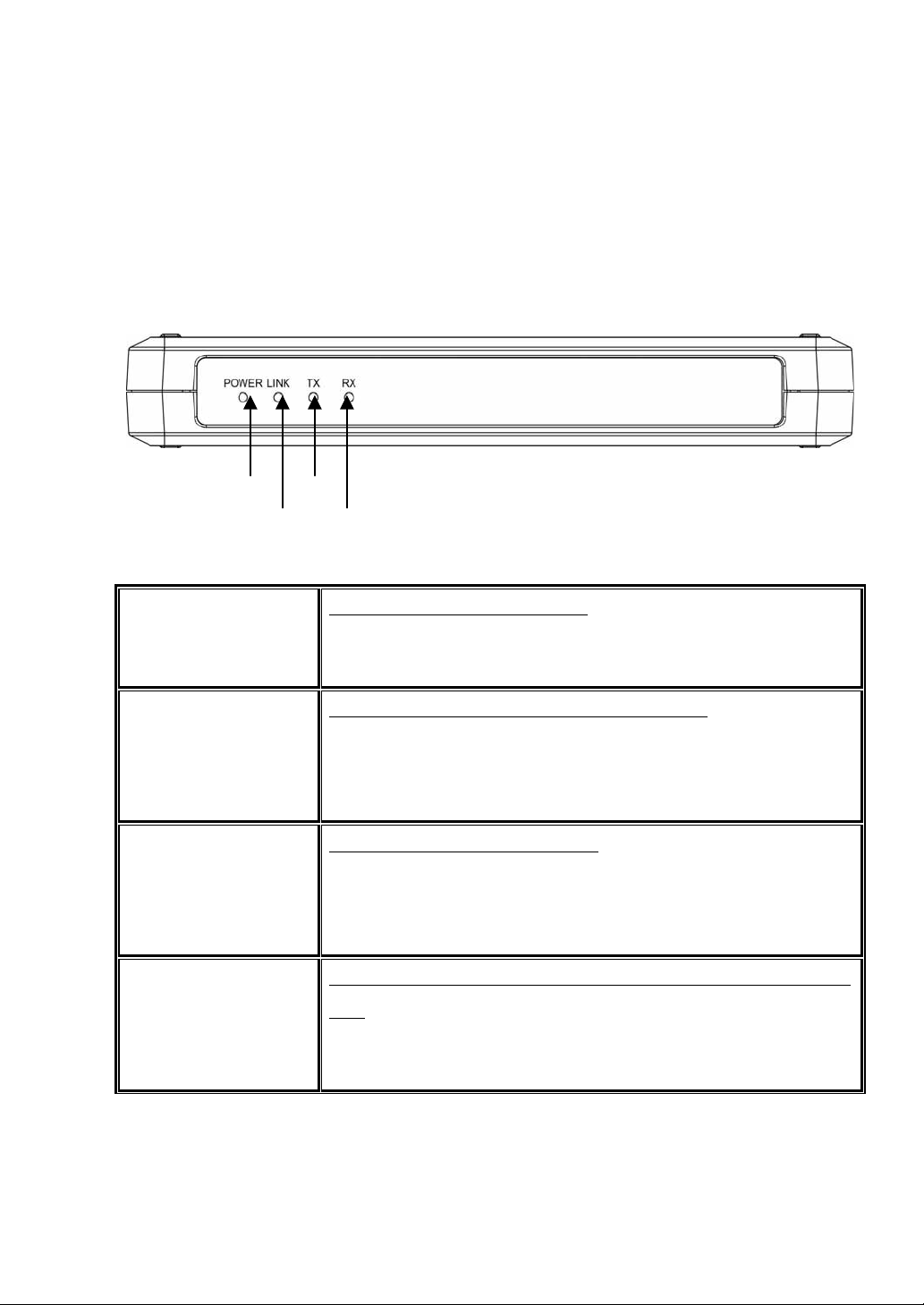

2.1.1 前面パネル
POWER LED 電源の ON/OFF 状態を示します
緑の LED: ON
無点灯 : OFF
LINK LED 受信機側（VW-5RX）との受信状態を示します
遅い点滅 : 受信機を探している状態
速い点滅 : 受信機との接続が完了した状態
点灯 : 通信中の状態
TX LED 送信のスピードの状態を示します
速い点滅 : 転送スピードが早い状態
中速の点滅:転送スピードが普通の状態
遅い点滅 : 転送スピードが遅い状態
RX LED 受信機側（VW-5RX）から送られてくるデータの通信状態を示し
ます
ON: 光リモコン信号を受信している状態
OFF: 光リモコン信号を受信していない状態
Power LED
Link LED
TX LED
RX LED
6
2.1.2 背面パネル
電源 SW ボタンを押すと電源が入ります。再度押すと切になります。
DC 入力端子 付属の AC アダプターと接続します。
S-Video
入力端子
S端子を持つ機器の出力端子と接続します。
S-Video
出力端子
S-Video 入力端子からのスルー信号が出力されます。
音声出力端子 音声入力端子からのスルー信号が出力されます。
映像出力端子 映像入力端子からのスルー信号が出力されます。
音声入力端子 DVD やVTR の音声出力端子と接続します。
映像入力端子 DVD やVTR の映像出力端子と接続します。
光リモコンケー
ブル端子
付属の IR ケーブルを接続し、センサー部を DVD などのリモコン
受光部に向けて取り付けます。
ペアリング SW TX とRX をペアリングするときに使います。
出力側
S-Video 出力端子 音声出力端子 映像出力端子
S-Video 入力端子 音声入力端子 映像入力端子
入力側
赤
白
黄
電源 SW
赤
白
黄
光リモコン
ケーブル端子
ペアリング SW
+12V 入力
7
2.2 VW-5RX

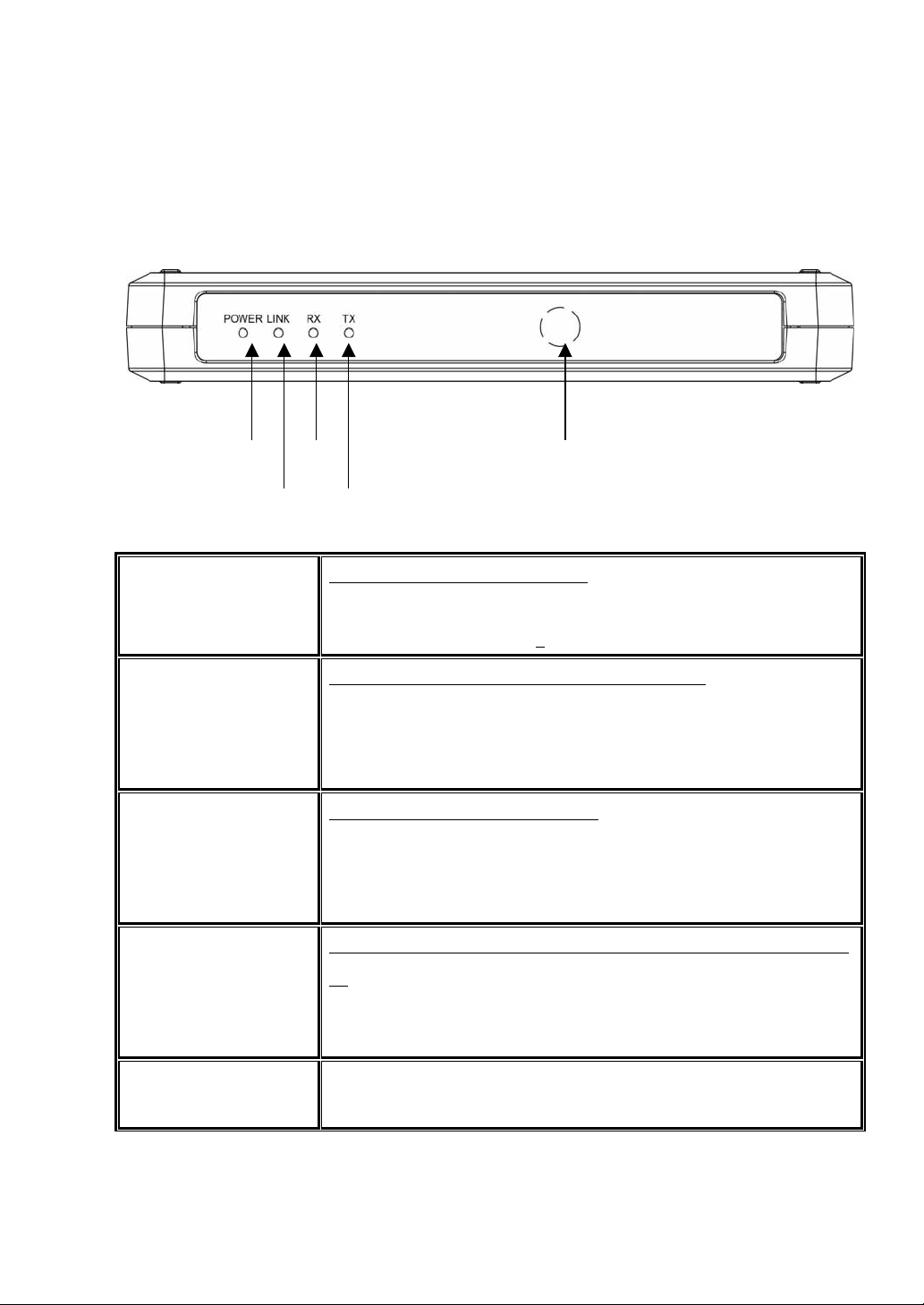

2.2.1 前面パネル
POWER LED 電源の ON/OFF 状態を示します
緑の LED: ON
無点灯 : OFF
LINK LED 送信機側（VW-5TX）との受信状態を示します
遅い点滅 : 送信機を探している状態
速い点滅 : 送信機との接続が完了した状態
点灯 : 通信中の状態
RX LED 送信のスピードの状態を示します
速い点滅 : 転送スピードが早い状態
中速の点滅:転送スピードが普通の状態
遅い点滅 : 転送スピードが遅い状態
TX LED 送信側（VW-5TX）から送られてくるデータの通信状態を示しま
す
ON: 光リモコン信号を受信している状態
OFF: 光リモコン信号を受信していない状態
光リモコン
受光部
DVD などを光リモコン操作するときの受光部です。
Power LED
Link LED
RX LED
TX LED
光リモコン受光部
8
NOTE: テレビと DVD または、その他のビデオ機器が同じ室内に無いときでも、IR 機能に
よって DVD または、その他のビデオ機器を遠隔リモコン操作が可能となります。DVD ま
たはその他のビデオ機器のリモコンを VW-5RX の光リモコン受光部に向かって操作をする
ことで、IR 信号が VW-5TX に通信されます。

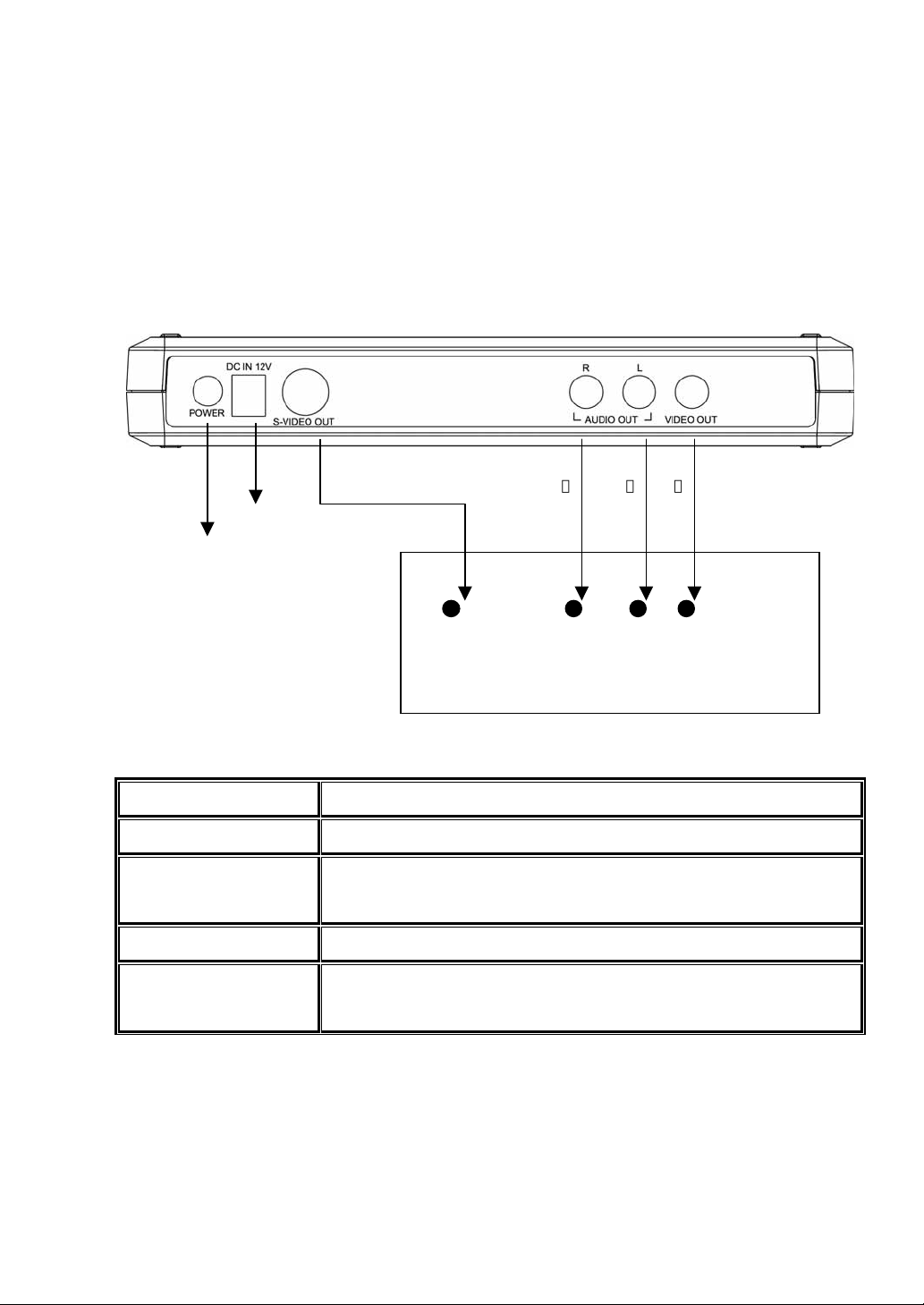

2.2.2 背面パネル
電源 SW ボタンを押すと電源が入ります。再度押すと切になります。
DC 入力端子 付属の AC アダプターと接続します。
S-Video
出力端子
プラズマ、液晶テレビなど S端子を有する機器と接続します。
音声出力端子 テレビの音声ライン入力端子あるいはアンプなどと接続します。
映像出力端子 コンポジット入力端子を有するプラズマ、液晶テレビなどと接続
します。
S-Video 出力端子 音声出力端子 映像出力端子
出力側
電源 SW +12V 入力
赤
白
黄
9
第３章 接続のしかた
以下では、接続のしかたを順番に示します。
Step 1~4 VW-5TX
Step 1 AC アダプターを接続
AC アダプターへ電源ケーブルを接続します。
VW-5TX のDC 入力端子へ AC アダプターを接続させます。
Step 2 電源を入れる
背面の電源スイッチを押してください。
Step 3 ビデオ機器側の接続
使用する DVD またはその他のビデオ機器に、AV ケーブルを接続してくだ
さい。映像信号について S端子を利用したい場合は、AV ケーブルの映像プ
ラグ（黄）は接続せず、別途 S-Video ケーブルを接続してください。
Step 4 VW-5TX 側の接続
映像入力端子および音声入力端子に AV ケーブルを接続してください。映像
信号について S端子を利用する場合は、AV ケーブルの映像プラグ（黄）は
接続せず、別途 S-Video ケーブルを接続してください。
IR 機能
リモコンの遠隔操作をおこないたい場合は、付属の IR ケーブルを光リモコ
ンケーブル端子へ接続してください。それから、LED 部を DVD またはそ
の他のビデオ機器の光リモコン信号を受光する位置に設置してください。
Step 5~8 VW-5RX
Step 5 AC アダプターを接続
AC アダプターへ電源ケーブルを接続します。
VW-5RX のDC 入力端子へ AC アダプターを接続させます。
Step 6 電源を入れる
背面の電源スイッチを押してください。
Step 7 VW-5RX 側の接続
映像出力端子および音声出力端子に AV ケーブルを接続してください。映像
信号について S端子を利用する場合は、AV ケーブルの映像プラグ（黄）は
接続せず、別途 S-Video ケーブルを接続してください。
10
