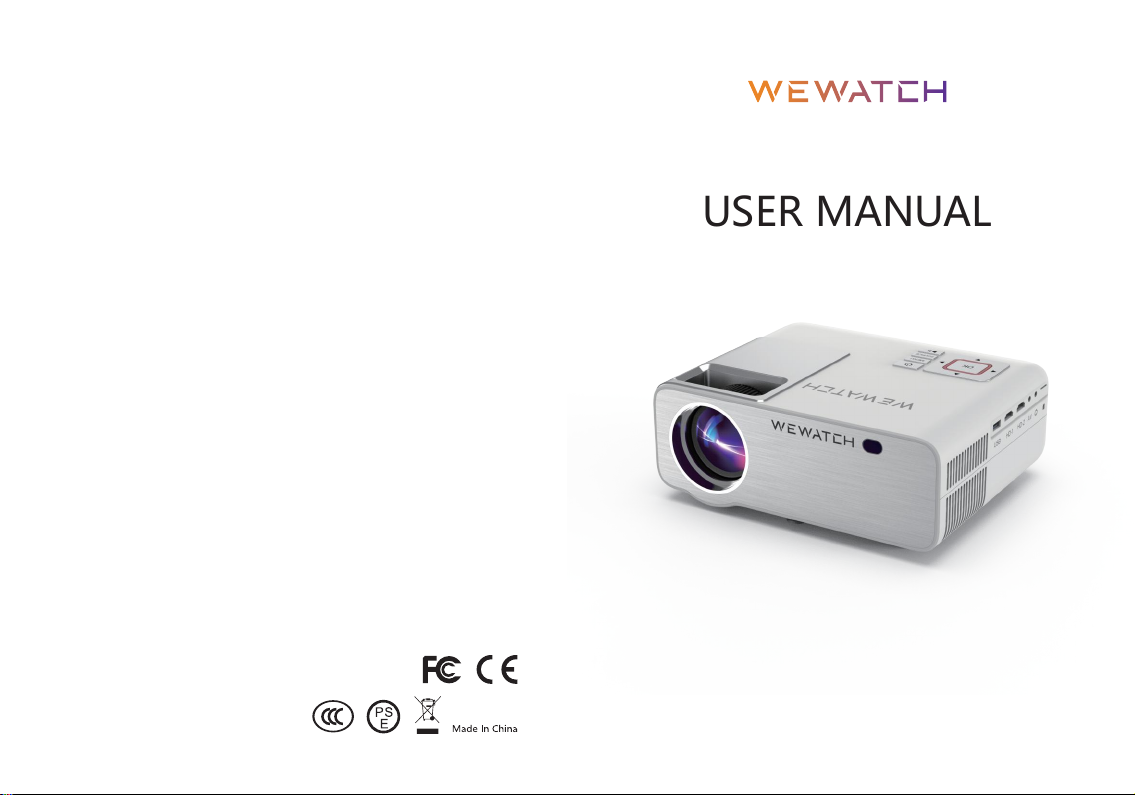

WEWATCH V53 Manuale utente

USER MANUAL

V53 Projector

RoHS

03-12

English

14-23

Deutsch

03-12

Italiano

14-23

Françias

03-12

Español

V53 Projector EN V53 Projector EN

03 04

Thank you for purchasing this product. To ensure proper use and trouble-free operation,

please read this manual carefully and store it in a safe place for future reference.

Warning

Caution: Do not look directly into the beam.

To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture. Do

not block any ventilation openings. To ensure reliable operation of the projector and to protect

from over heating, it is recommended to install the projector in a location that does not block

ventilation. The unit should only be repaired by appropriate service personnel.

1. Packaging List

2. Function Overview

V53 Projector Remote User Manual

AV Cable HDMI Cable Power Cable

Camera Lens IR Window

12USB

4HDMI1

5HDMI2

Audio Out

AV In

8TF

Focus

Up/Down/

Right/Left

Settings

Main interface

On/Off

910

23 4 5 6 7 8

10 IR Window Power Socket

Power Key Mute

Volume Up

Volume Down

Fast-Forward

Fast Reverse

Play/Pause

Back

Down

Input Source

Left Right

V53 Projector EN V53 Projector EN

05 06

4. Input Source3. Quick Start

FOCUS

ABC

ABC ABC

HDMI

TYPE-C

LIGHTNING

MICRO

USB

1Plug the power cord into an outlet.

Multimedia Connection.

HDMI Connection.

AV Connection.

2Take off the lens cover.

3Connect your device to the projector correctly.

4Press the power button to turn on the projector.

5Choose the right type of program to play.

Adjust the

kickstand

accordingly.

6Adjust the Electronic keystone and focus ring

to get the best image performance.

8Press the power

button twice to

turn off the

projector.

Electronic

Keystone

T F

signal source

V53 Projector EN V53 Projector EN

07 08

5. Screen Mirroring

To activate this function, please make sure your Android device supports MuIti-screen/Wireless

display. Names may differ from one Android device to another.

Step 1: Turn ON the WiFi switch in your Android device.

Successful WiFi connection is not a must, but please make sure the WiFi switch in your

Android device is ON.

For iOS System

For Android System

Step 1: Select on the upper right corner of the Homepage, then enter Settings interface

and select Wifi Setting.

Step 2: Turn on the WiFi switch of the projector and connect the projector to your router's

WiFi.

Step 3: Enter WiFi settings of your iOS device and connect it to the same router's WiFi.

Step 4: Go to Homepage > iOS Cast to enter the following interface.

Step 5: Activate Screen Mirroring/AirPlay Mirroring on your iOS device and search for

the projector.

Step 6: Select WEWATCH-V53 from the searching list to connect.

Step 2: Go to Homepage > Miracast to enter the following interfacehe searching list

to connect.

Step 7: The contents on your iOS device will be mirrored to the wall/screen.

Note:

V53 Projector EN V53 Projector EN

09 10

6. Projector Connection

7. Projector Connection

Step 3: Activate Multi-Screen function on your Android device and search for the

projector.

Step 4: Select WEWATCH-V53 from the searching list to connect.

Step 5: The contents on your Android device will be mirrored to the wall/screen.

The fluency of screen mirroring will be affected by the network environment.

A bandwidth of 100Mbit or more is recommended when using screen mirroring.

Make sure your mobile device is close to the projector when using wireless connection.

A distance within 3ft is recommended.

Some mobile devices may not support screen mirroring due to the compatibility.

Note:

1 2 3 4 5 6

4.0FT 7.61FT 11.02FT 18.04FT 20.5FT 21.98FT

120 180 220”

240”

V53 Projector EN V53 Projector EN

11 12

If you have any problems concerning the product, please contact us via

suppor[email protected]. We will respond to you as soon as possible.

8. Specifications 9. Notice

10. Trouble Shooting Guide

Recommend

Display Technology Light Source Native Resolution Resolution Supported

LCD LED 1920x1080 576i, 576P, 720i, 720P,

1080i, 1080P

Projection Distance Projection Size Focus Aspect Ratio

Auto 4:3/16:9/auto

Speaker Electronic Keystone Unit Dimension Installation Type

3Wx4Ω

±50°

Front/Rear/Ceiling

Power Supply Unit Net Weight Video Format Supported Photo Format Supported

AC1

1.8 kg/3.96 pounds

Ports Audio Format Supported

245*211*98 mm

9.68*8.03*3.7in

AVI/MP4/MKV/MOV/

RMVB/3GP/WMV/

VOB/DAT/MPG/FLV BMP/JPG/JPEG/PNG/GIF

HDMI*2/USB*1

Audio Out*1/

AV IN*1/TF Card Slot*1

MP2/MP3/WMV/ OGG/AAC/FLAC

4.0ft-21.98ft 40"-240"

VIDEO

MOVIE

Not Recommend

1. Blurry Image

*Adjust focus ring/keystone.

*Projector and screen/wall must be in effective distance.

*Make sure remote points at IR receiver directly.

*Donot cover IR receiver.

iOS：Genuine lightning to HDMI cable.

Android: Micro USB to HDMI adapter/Type C to HDMI cable.

Enter "Menu" on projector or remote to flip the projection image.

2. Remote Unresponsive

3. Mobile Connection

4. Upside Down Images

Deutsch

V53 Projector DE

Vielen Dank für den Kauf dieses Produkts. Bitte lesen Sie diese Anleitung sorgfältig durch und

bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf, um eine

sachgerechte Verwendung und einen störungsfreien Betrieb zu gewährleisten.

Warnhinweis

Achtung: Bitte nicht direkt in den Lichtstrahl schauen.

Zur Vermeidung von Brand- und Stromschlaggefahr sollten Sie das Gerät keinem Regen oder

hoher Feuchtigkeit aussetzen. Verdecken Sie keine Lüftungsöffnungen. Zur Gewährleistung

eines zuverlässigen Betriebs des Projektors und zum Schutz vor Überhitzung wird empfohlen,

den Projektor an einem Ort zu platzieren, an dem die Belüftung nicht beeinträchtigt oder gar

blockiert wird. Reparaturen am Gerät sollten nur von geeignetem Servicepersonal durchge-

führt werden.

1. Verpackungsübersicht

V53 Projektor Fernbedienung Bedienungsanleitung

AV-Kabel HDMI-Kabel Netzkabel

V53 Projector DE

2. Function Overview

Kameraobjektiv

IR-Fenster

USB

4HDMI1

5HDMI2

AV-Eingang

Audio-Ausgang

Fokus

Hoch/Runter/

Rechts/Links

Einstellungen

Hauptmenü

Ein/Aus

910

23 4 5 6 7 8

10 IR-Fenster Stromanschluss

Ein/Aus-Taste Ton Aus

Lauter

Leiser

Schnell-Vorlauf

Schnell-

Rücklauf

Menü

Wiedergabe/Pause

Zurück

Hoch

Runter

Eingangsquelle

Links Rechts

V53 Projector DE

3. Schnell-Start

Fokus

ABC

ABC ABC

HDMI

TYPE-C

Beleuchtung

Micro

USB

1Das Netzkabel in eine Steckdose stecken.

2Die Objektivabdeckung abnehmen.

3Das Gerät korrekt an den Projektor anschließen.

4Die Netztaste drücken, um den Projektor

einzuschalten.

Den richtigen Programmtyp für die Wiedergabe

auswählen.

Den Ständer

nach Bedarf

justieren.

6Die elektronische Keystone-Funktion und den

Fokus-Ring einstellen, um die beste Bildleistung

zu erhalten.

8Die Netztaste

zweimal drücken,

um den Projektor

auszuschalten.

Elektronik

Keystone

Schrit 1: Auf der Startseite in der oberen rechten Ecke wählen Sie "Einstellungen" und dann

"Wifi-Einstellung".

Schrit 2: Aktivieren Sie den WiFi-Schalter des Projektors und verbinden Sie den Projektor

mit dem WiFi Ihres Routers.

Schrit 3: Geben Sie die WiFi-Einstellungen Ihres iOS-Geräts ein und verbinden Sie es mit

dem WiFi desselben Routers.

Schrit 4: Gehen Sie zu Homepage > iOS Cast, um die folgende Bedienoberfläche

aufzurufen.

V53 Projector DE

4. Eingangsquelle

Multimedia-Anschluss.

HDMI-Anschluss.

AV-Anschluss.

T F

Signal-Quelle

V53 Projector DE

5. Bildschirm-Spiegelung

Für iOS-Betriebssystem

Schrit 5: Wählen Sie Screen Mirroring/AirPlay Mirroring auf Ihrem iOS-Gerät und

wählen Sie nach dem Suchen den Projektor aus.

Schrit 6: Zum Verbinden wählen Sie WEWATCH-V53 aus der Suchliste aus.
