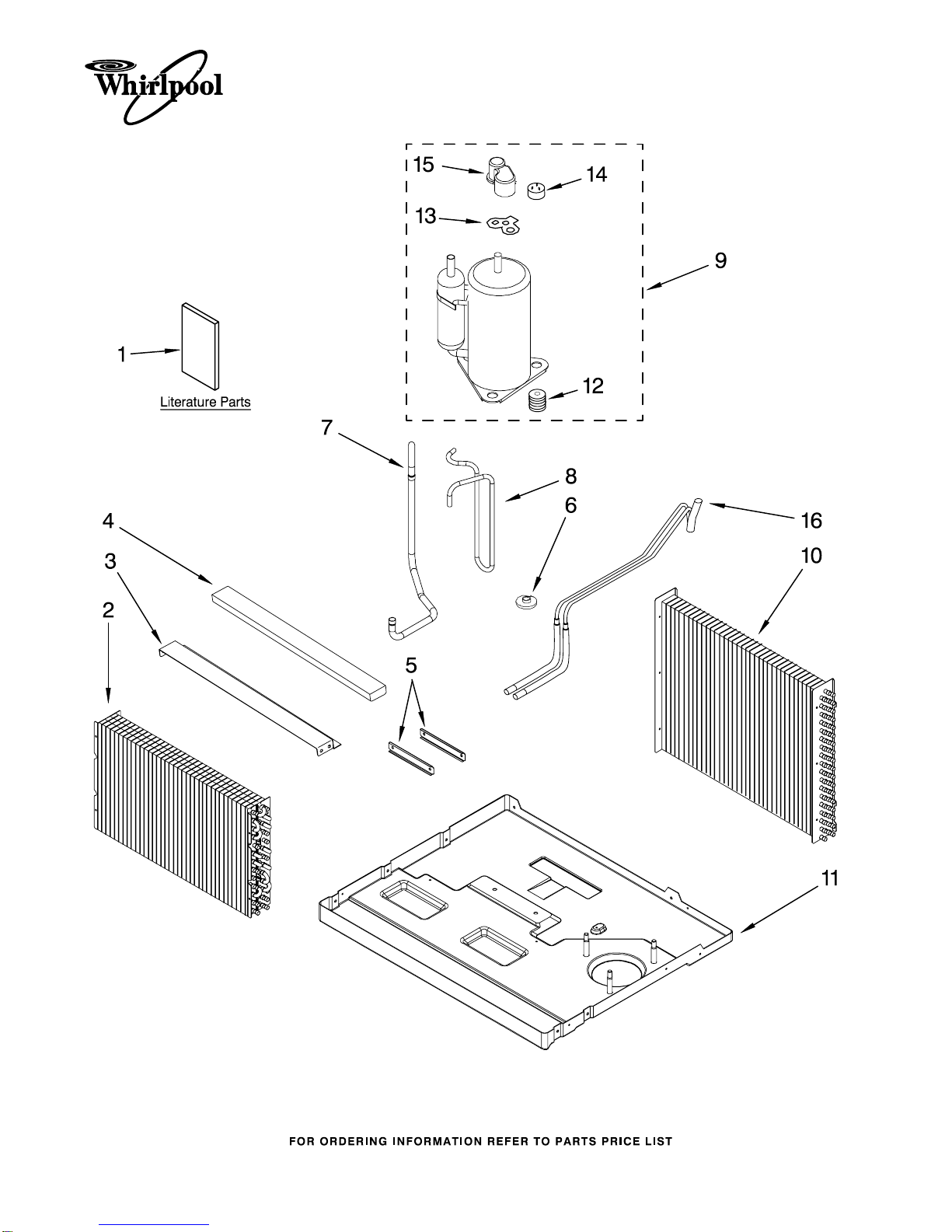

UNIT PARTS

For Models: ACU088PR0, ACU088PR1

9−05 Printed In U.S.A. (mek) Part No. 8167901 Rev. B

AIR CONDITIONER

UNIT PARTS

For Models: ACU088PR0, ACU088PR1

8167901

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8199924 Use and Care Guide

8199925 Label, Energy

8199804 Diagram, Wiring

2 8199841 Evaporator

3 8199843 Seal−Support,

Evaporator

4 8199850 Seal, Evaporator

5 8199842 Support,

Evaporator

6 8199788 Nut

7 8199871 Tube, Suction

8 8199837 Tube, Discharge

9 8199823 Compressor

10 8199827 Condenser

11 8199819 Base

12 8199969 Grommet

13 8199972 Gasket

14 8199970 Protector,

Overload

15 8199971 Cover, Terminal

16 8199986 Tube, Restrictor

REFRIGERANT CHARGE

20.46 oz.

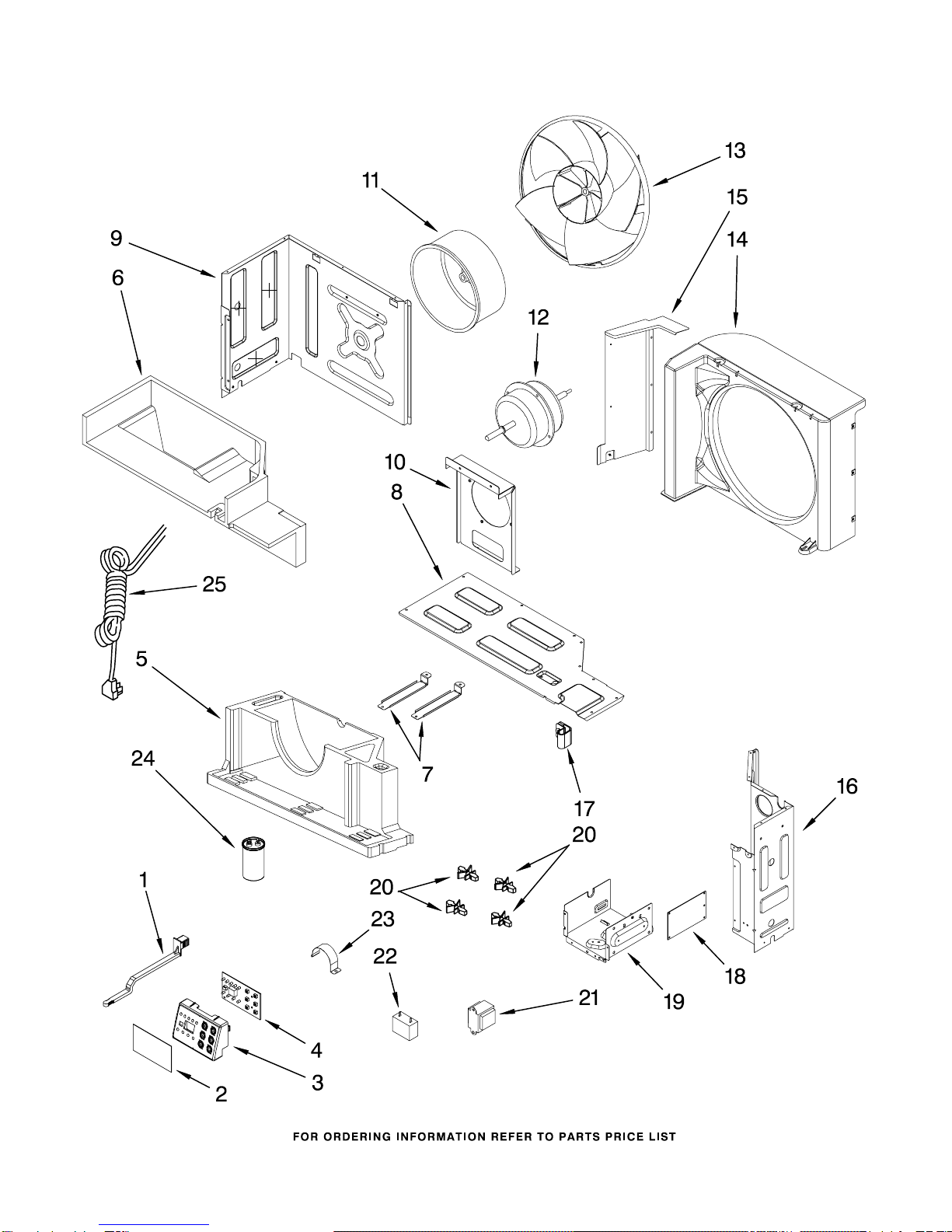

AIRFLOW AND CONTROL PARTS

For Models: ACU088PR0, ACU088PR1

8167901

AIR FLOW AND CONTROL PARTS

For Models: ACU088PR0, ACU088PR1

8167901

Illus. Part

No. No. DESCRIPTION

1 8199848 Door, Fresh Air

2 8199830 Overlay

3 8199831 Base, Control

Panel

4 8199833 PCB, Control

5 8199857 Housing, Air−

Bottom

6 8199881 Housing, Top

7 8199854 Support, Unit

8 8199834 Cover, Air Housing

9 8199853 Dividing Wall,

Left Side

10 8199860 Bracket, Fan Motor

11 8199816 Wheel, Blower

12 8199844 Motor, Fan

13 8199811 Blade, Fan

14 8199826 Shroud, Condenser

15 8199828 Side Panel,

Condenser

16 8199866 Dividing Wall,

Right Side

17 8199884 Clip, Wire

18 8199865 PCB, Power Board

19 8199838 Box, Control

20 8199862 Support, PCB

21 8199720 Transformer

22 8199858 Capacitor, Motor

23 8199815 Bracket, Capacitor

24 8199731 Capacitor,

Compressor

25 8299923 Cord, Power

CABINET PARTS

For Models: ACU088PR0, ACU088PR1

8167901

CABINET PARTS

For Models: ACU088PR0, ACU088PR1

8167901

Illus. Part

No. No. DESCRIPTION

1 8199985 Front

2 8199808 Louver, W/Handle

3 8199882 Louver

4 8199846 Filter

5 8199851 Louver, Horizontal

6 8199855 Connector, Louver

7 8199847 Guide, Filter

8 8199813 Cabinet

9 8199814 Seal, Cabinet Side

10 8199825 Grille, Compressor

11 8199927 Nameplate

12 8199995 Control, Remote

Following Parts Not Illustrated

(Optional Parts Only)

4396818 Sleeve, Cabinet

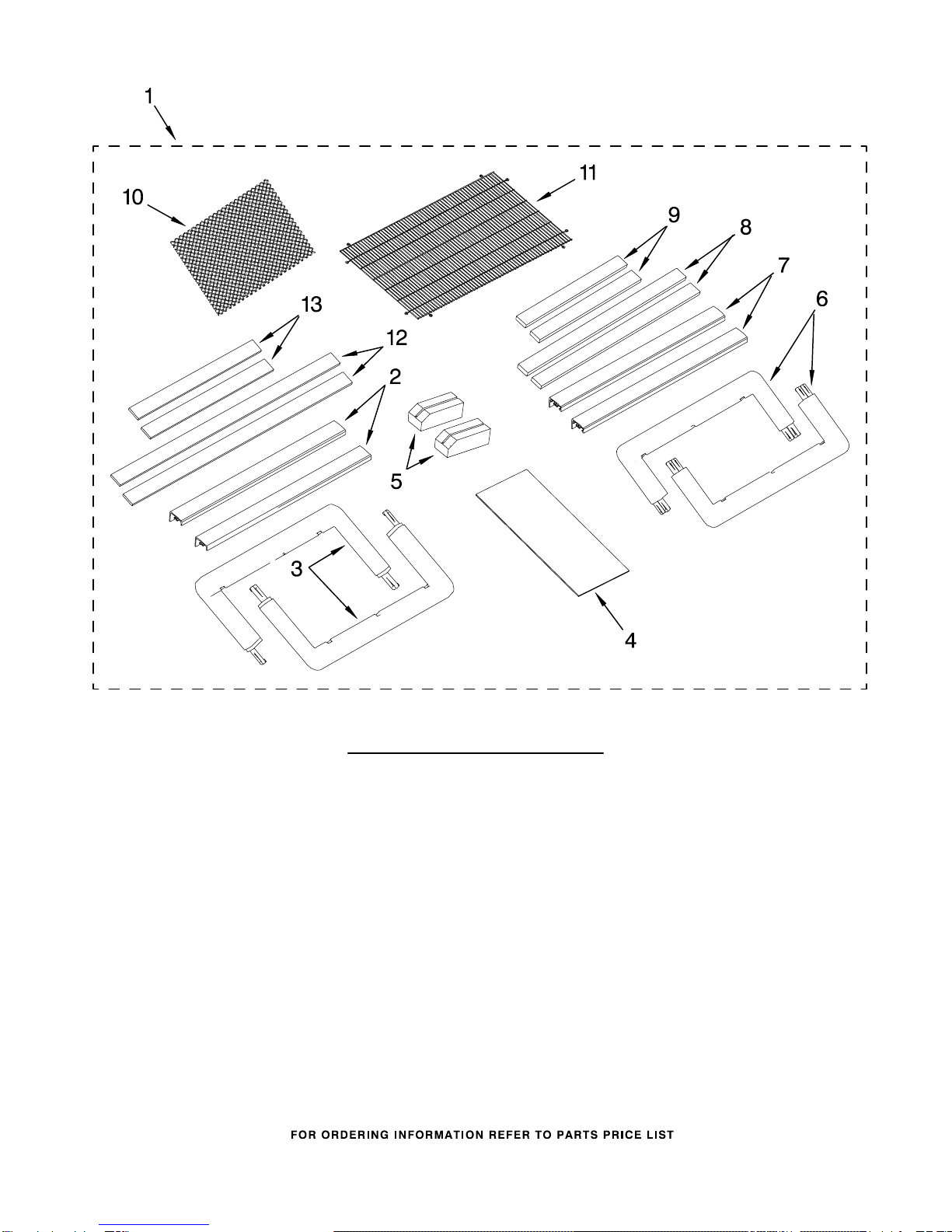

INSTALLATION PARTS

For Models: ACU088PR0, ACU088PR1

8167901

Illus. Part

No. No. DESCRIPTION

1 8199852 Kit, Installation

2 8199874 Retainer, Trim

Frame

3 8199875 Retainer, Trim

Frame

4 8199812 Filler Board

5 8199872 Block, Support

6 8199877 Retainer, Trim

Frame

7 8199876 Retainer, Trim

Frame

8 8199878 Seal, Trim Frame−

Long

9 8199879 Seal, Trim Frame−

Short

10 8199863 Grille, Rear

11 8199885 Grille

12 8199867 Seal, Long

13 8199868 Seal, Short
