Whirlpool AD35USS0 Manuale utente

AIR FLOW AND CONTROL PARTS

1

For Model: AD35USS0

1−06 Litho In U.S.A. (dmm) Part No. 8167947

DEHUMIDIFIER

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

1188575 Wiring Diagram

1188421 Use & Care Guide

3 1188398 Assembly,

Control Panel

5 1188476 Capacitor, Fan

6 1188411 Motor, Fan

7 1188416 Wheel, Blower

8 1188469 Cord, Appliance

9 1188459 Overlay

10 602851 Tie, Cable

11 489470 Screw

UNIT PARTS

2

For Model: AD35USS0

8167947

UNIT PARTS

3

For Model: AD35USS0

8167947

Illus. Part

No. No. DESCRIPTION

1 1188523 Tube, Restrictor

2 1162526 Strainer

3 1185795 Spring, Overload

4 1188482 Condenser

5 4388784 Bend, Return

6 1188145 Overload,

Protector

7 1186030 Nut, Terminal

Cover

8 1185792 Cover, Terminal

9 1185794 Washer, Nut

10 1188441 Evaporator

11 9740848 Screw

12 1185793 Gasket, Terminal

Cover

13

W10001320

Screw, Compressor

14 1188477 Capacitor

15 1188467 Wire Harness,

Compressor

(2 Wire)

17 1188564 Grommet,

Compressor

18 1188558 Base

19 1188417 Compressor,

(Complete

Assembly)

20 1182480 Putty, Sound

Damping

21 1188815 Switch, Bucket

Fill/Check

22 1188393 Support, Lower

23 1188394 Support, Upper

24 1188415 Caster

REFRIGERANT CHARGE

6.50 oz.

R−22

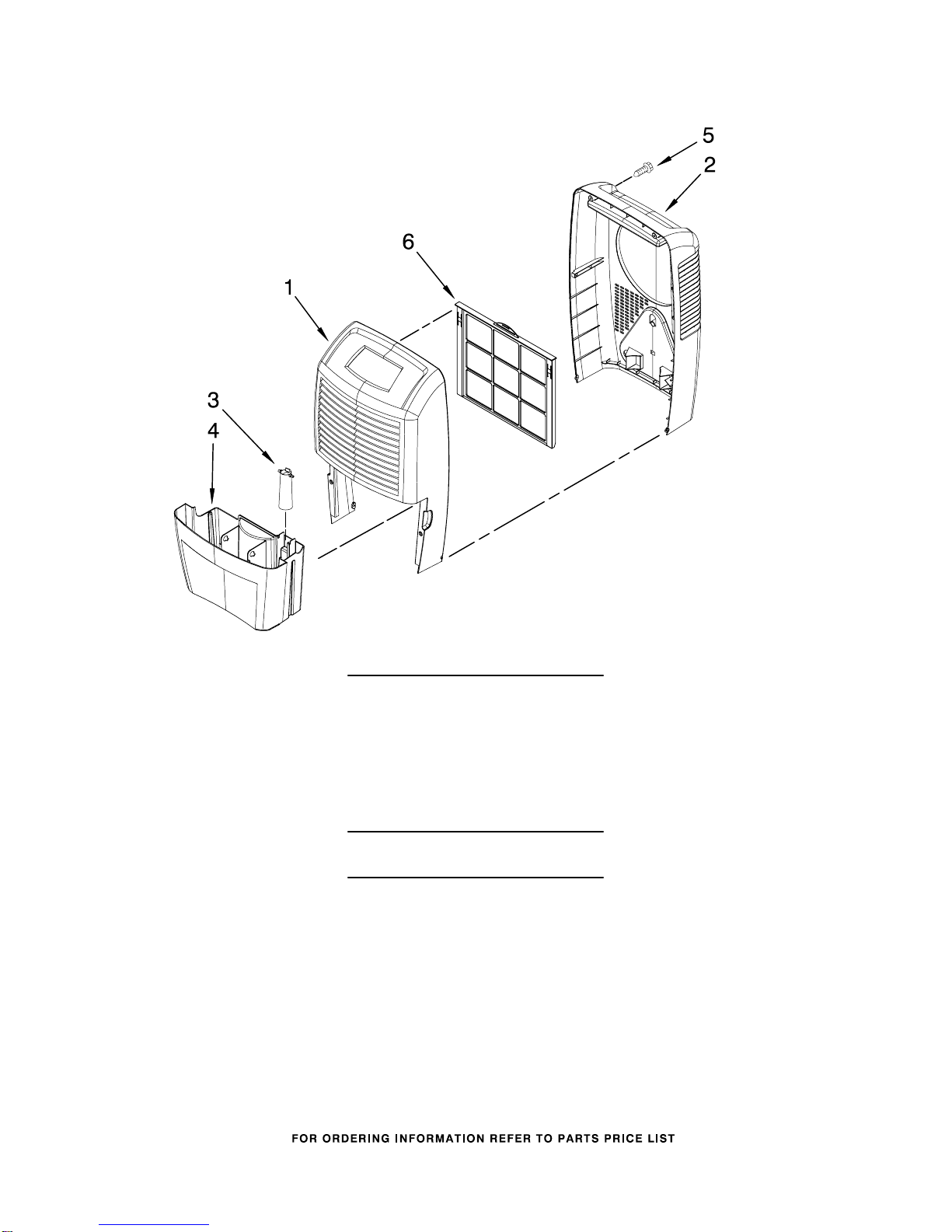

CABINET PARTS

4

For Model: AD35USS0

8167947

Illus. Part

No. No. DESCRIPTION

1 1188395 Cabinet, Front

2 1188396 Cabinet, Rear

3 1188341 Float

4 1188527 Bucket Assembly

(Includes Item 6)

5 9742177 Screw

6 1188402 Filter

Following Parts Not Illustrated

and Optional Parts Not Included

484310 Epoxy, Tube

(Aluminum Repair)

505168 Tape, No Drip

Valve, Access

978025 1/4" Tube O.D.

978026 5/16" Tube O.D.

978027 3/8" Tube O.D.

978028 1/2" Tube O.D.

978029 5/8" Tube O.D.

978030 3/4" Tube O.D.

978865Bulk

Seal, Ring

Access Valve

(20 Pack)
