Whirlpool GI7FVCXWA Bottom Manuale utente
Delivery & Installation Pointer
DP-035
August 2009
R8178785
August 2009
Whirlpool 27’ French Door with IDI
Models: GI7FVCXWA, GI7FVCXWB, GI7FVCXWQ, GI7FVCXWY
Accessing Door Hinges in Preparation for Door Removal.
Supplemental Information
ISSUE:
NOTE: A step ladder may be needed to access hinges.
Refer to Refrigerator Doors and Drawer in the Use and Care Manual for complete instructions.
Door Removal and Replacement is depicted below. This information is intended as a supplement
when removing and installing the hinges.
Use and Care Information
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before
operating.
Failure to do so can result in death or
electrical shock.
Disconnect power before
servicing.
NOTE: View from above
Accessing Door Hinges

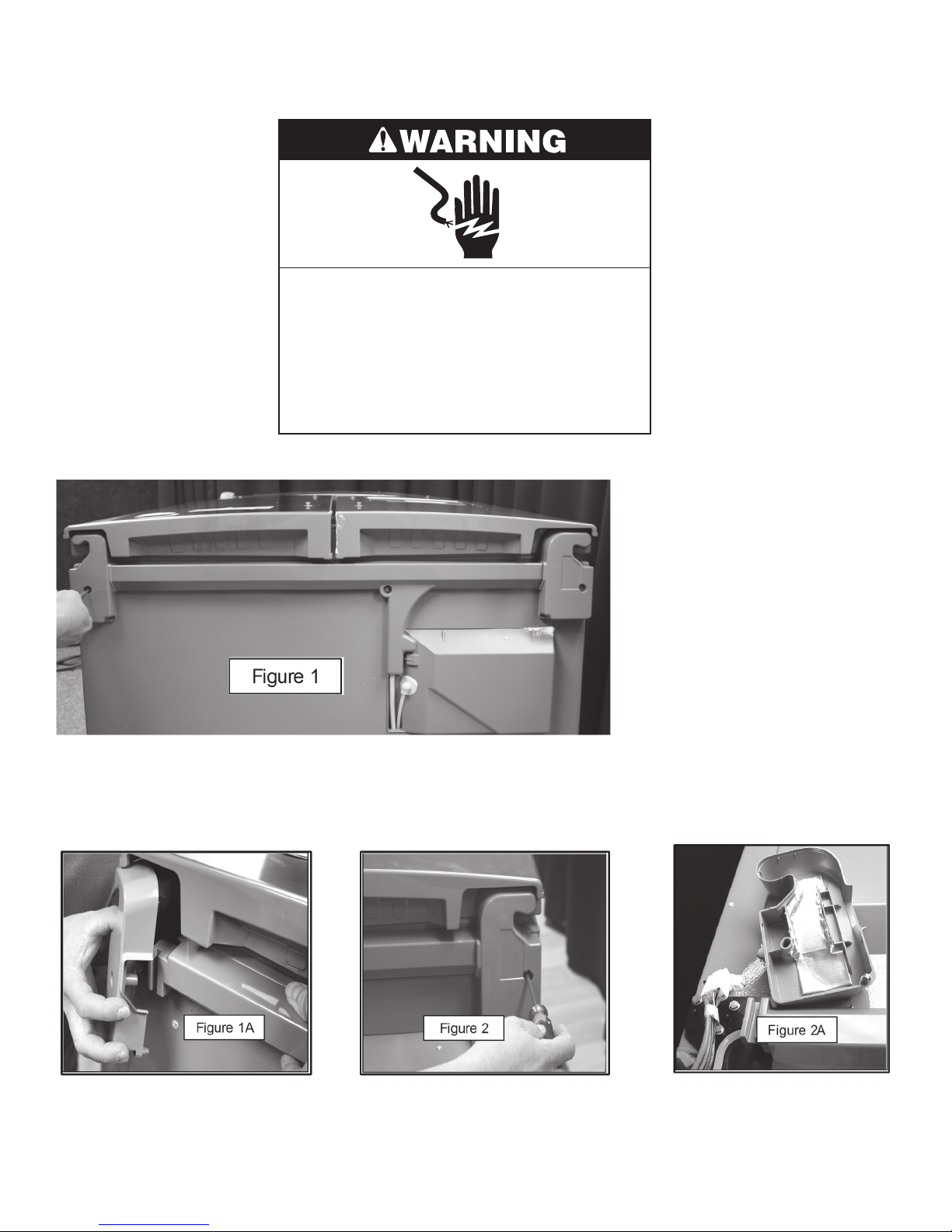

The left hinge cover includes a foil liner. Do not remove. See gure 2A.
With the refrigerator
disconnected from power,
remove the Phillips head screw
securing the left and right side
hinge cover to the cabinet. See
gures 1,1A and 2.
Accessing Door Hinges
NOTE: View from above

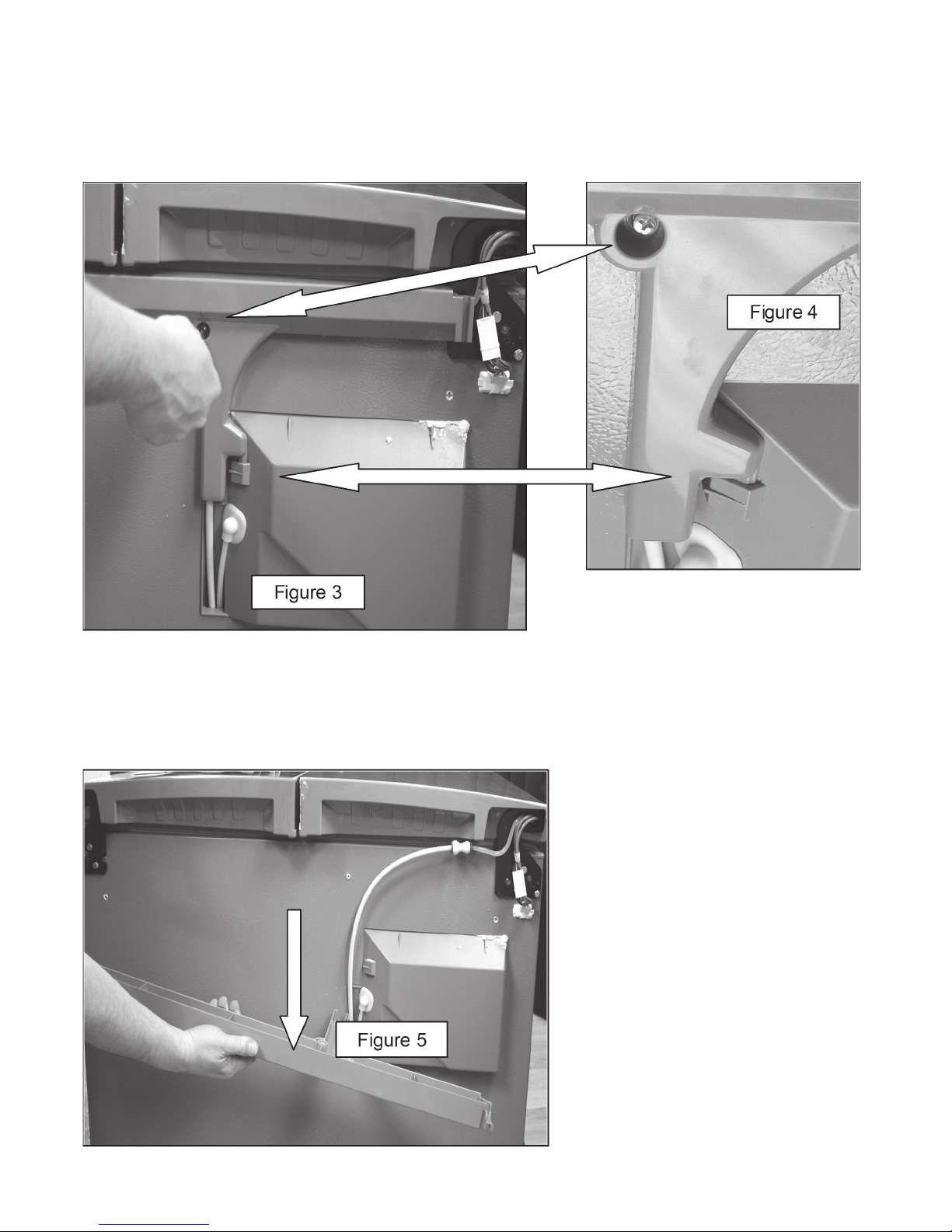

Remove the Phillips head
screw securing the “T” shaped
water tube cover to the cabinet,
see gure 3. Slide the cover
tab out of slot in the cabinet,
see gure 4.
Remove the cover to expose
the water tubes and wiring
harness, see gure 5.
Preparation for RC Left Door Removal
Installing Hinge Caps and Water Tube Cover
Install the “T” shaped water
tube cover rst. Align the slots
in the cover to the left and right
hinge plates and slide cover
into place, see gure 8.
At the same time make
sure the cover tab is
inserted into the slot into
the top of the cabinet
and then install Phillips
head screw, see gure 9.
Install the left and right
hinge covers.
Remove the 5’16” hinge screws and remove the doors. The freezer drawer removal is identical to
current French Door products. Refer to the Use and Care manual for details.

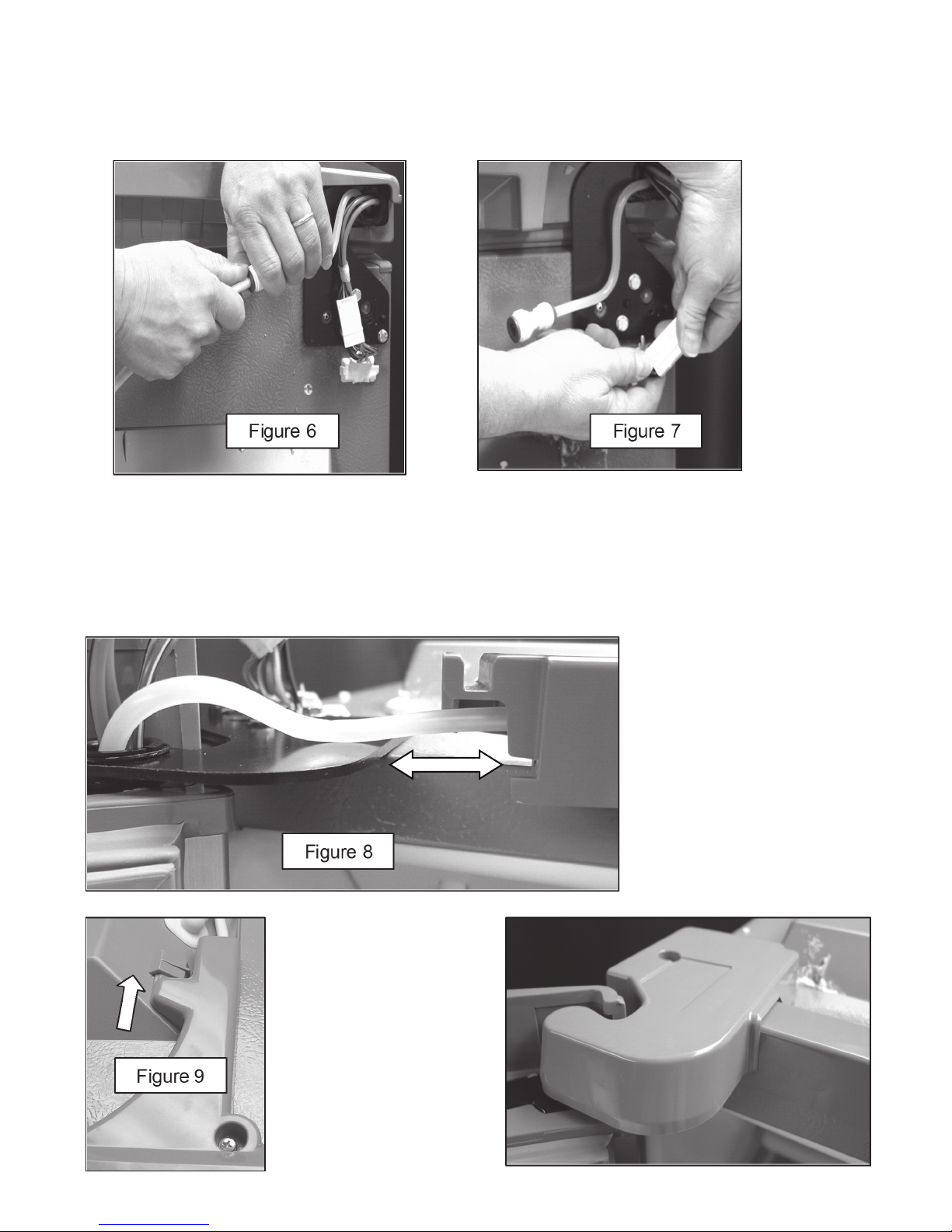

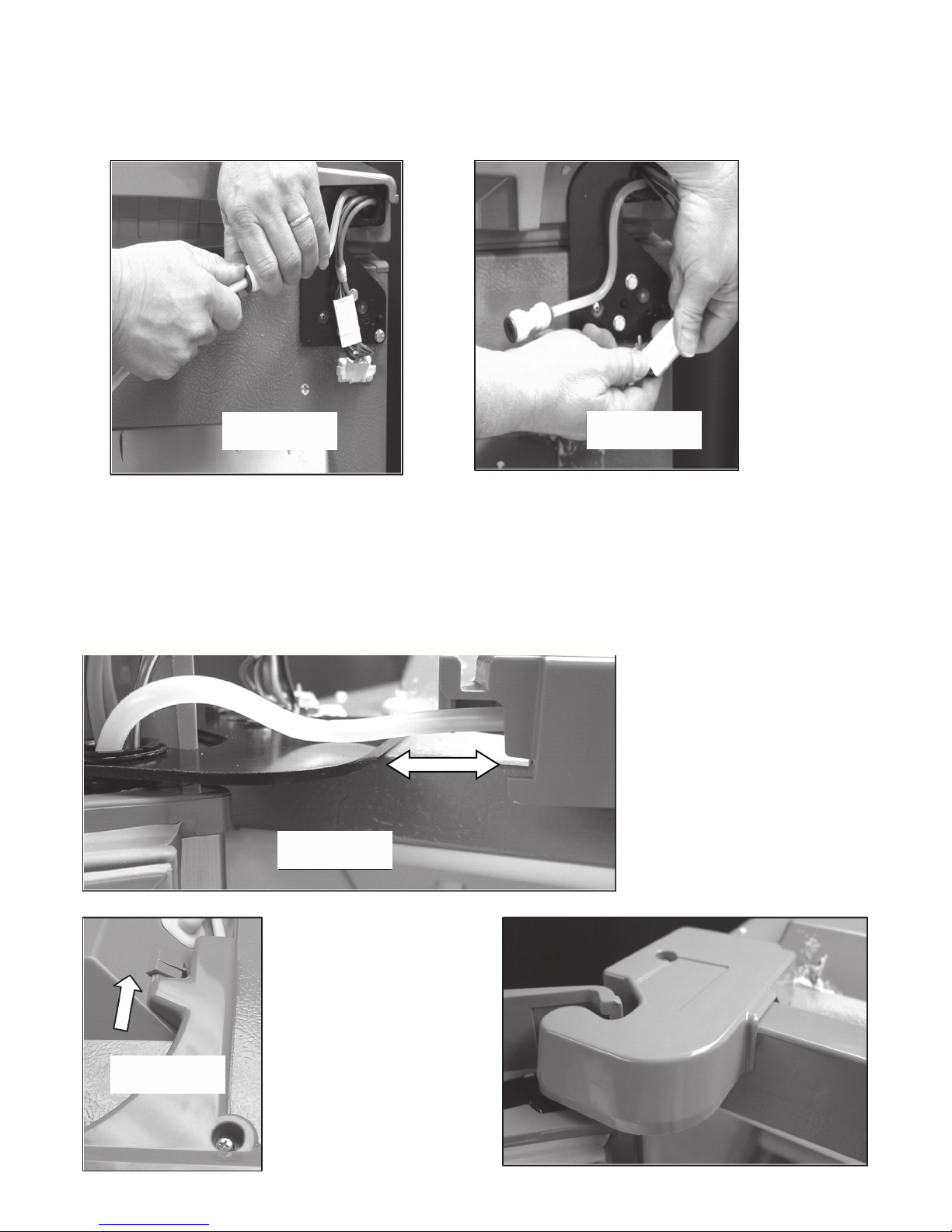

Disconnect John Guess tting, see
gure 6.
Unplug wire harness, see gure 7.
NOTE: View from above
Boletín sobre entrega e instalación
DP-035
Agosto 2009
R8178785
Agosto 2009
Refrigerador de dos puertas de 27’ con despachador
de hielo en la puerta
Modelos: GI7FVCXWA, GI7FVCXWB, GI7FVCXWQ, GI7FVCXWY
Información adicional
Cómo acceder a las bisagras de las puertas para prepararse para quitar las puertas.
PROBLEMA:
NOTA: Podría necesitar una escalera de mano para alcanzar las bisagras.
Consulte Puertas y cajón del refrigerador en el Manual de uso y cuidado para obtener
instrucciones completas. Abajo se muestra cómo quitar y volver a colocar la puerta. Esta
información se ha provisto como un suplemento para cuando quite e instale las bisagras.
Información de Uso y cuidado

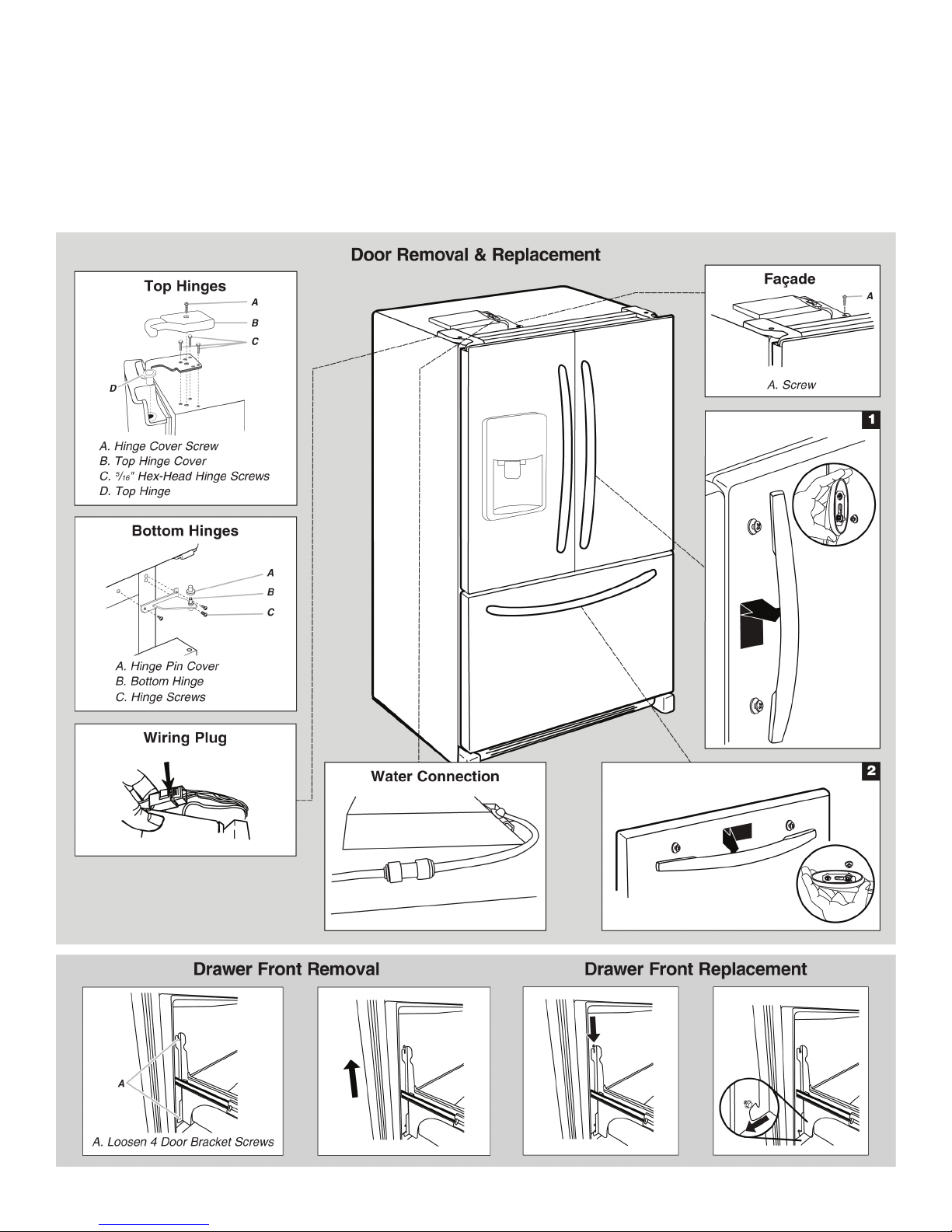

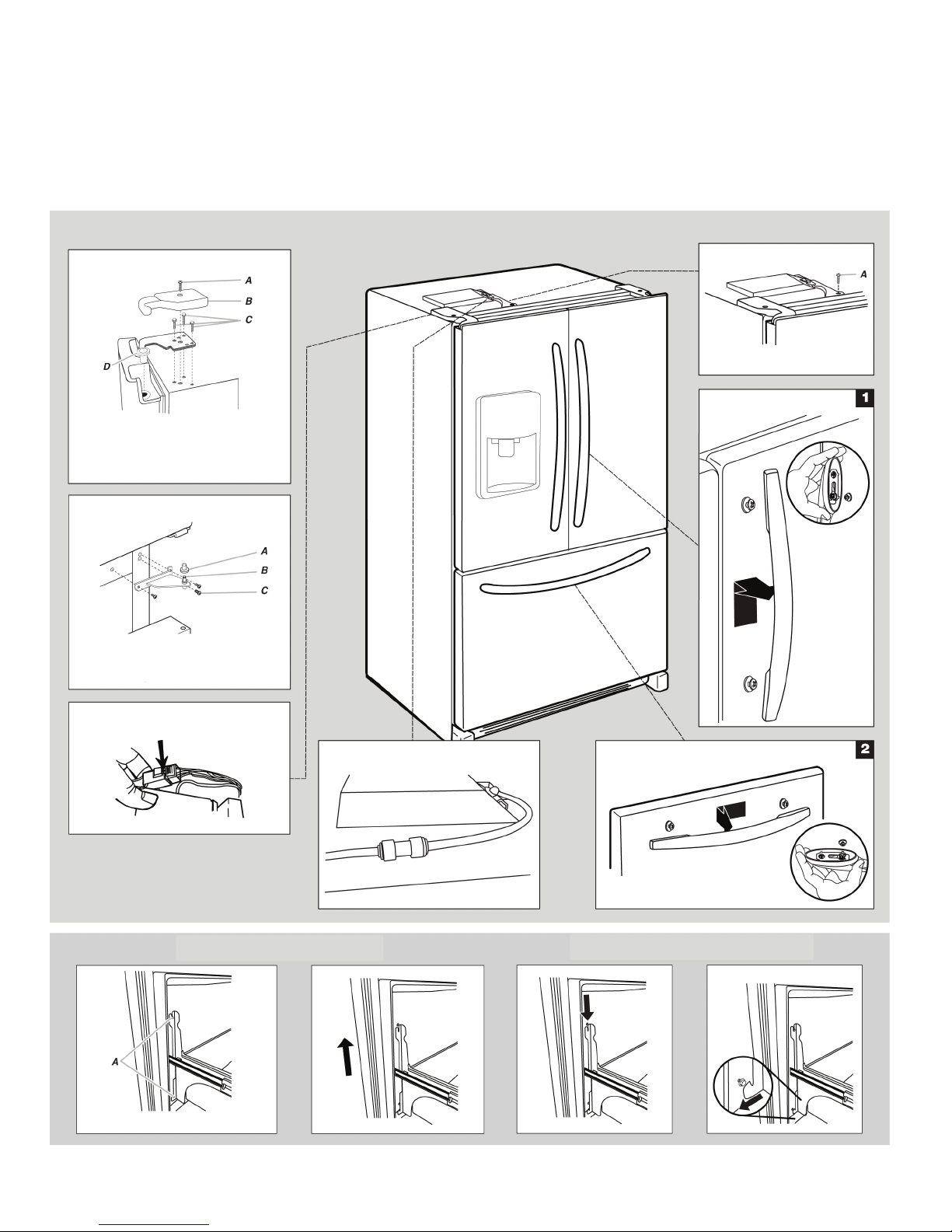

CÓMO QUITAR Y VOLVER A COLOCAR EL CAJÓN
Bisagras superiores
Bisagras inferiores
Enchufe de cableado
Cómo quitar el frente del cajón Cómo volver a colocar el frente del cajón
Conexión del agua
Conexión del agua
A. Tornillo para la cubierta de la bisagra
B. Cubierta de la bisagra superior
C. Tornillos de cabeza hexagonal para bisagra
de 5/16”
D. Bisagra superior
A. Cubierta del pasador de la bisagra
B. Bisagra inferior
C. Tornillos para bisagra
A. Tornillo
A. Aoje los 4 tornillos de soporte de la puerta
Desconecte el suministro
de energía antes de darle
servicio.
NOTA: Vista desde arriba
Cómo acceder a las bisagras de la puerta
La cubierta de la bisagra izquierda incluye un forro de papel de aluminio. No lo quite.
Vea la gura 2A.
Con el refrigerador
desconectado de la
electricidad, quite los tornillos
de cabeza Phillips que sujetan
las cubiertas del lado derecho
e izquierdo de la bisagra a la
carcasa. Vea las guras 1,
1A y 2.
ADVERTENCIA
Peligro de Choque Eléctrico
antes de hacerlo funcionar.
Desconecte el suministro de energía
antes de darle mantenimiento.
Vuelva a colocar todos los componentes
y paneles
No seguir estas instrucciones puede
ocasionar la muerte o choque eléctrico.
Figura 1
Figura 1 A Figura 2 A
Figura 2
Cómo acceder a las bisagras de la puerta
NOTA: Vista desde arriba

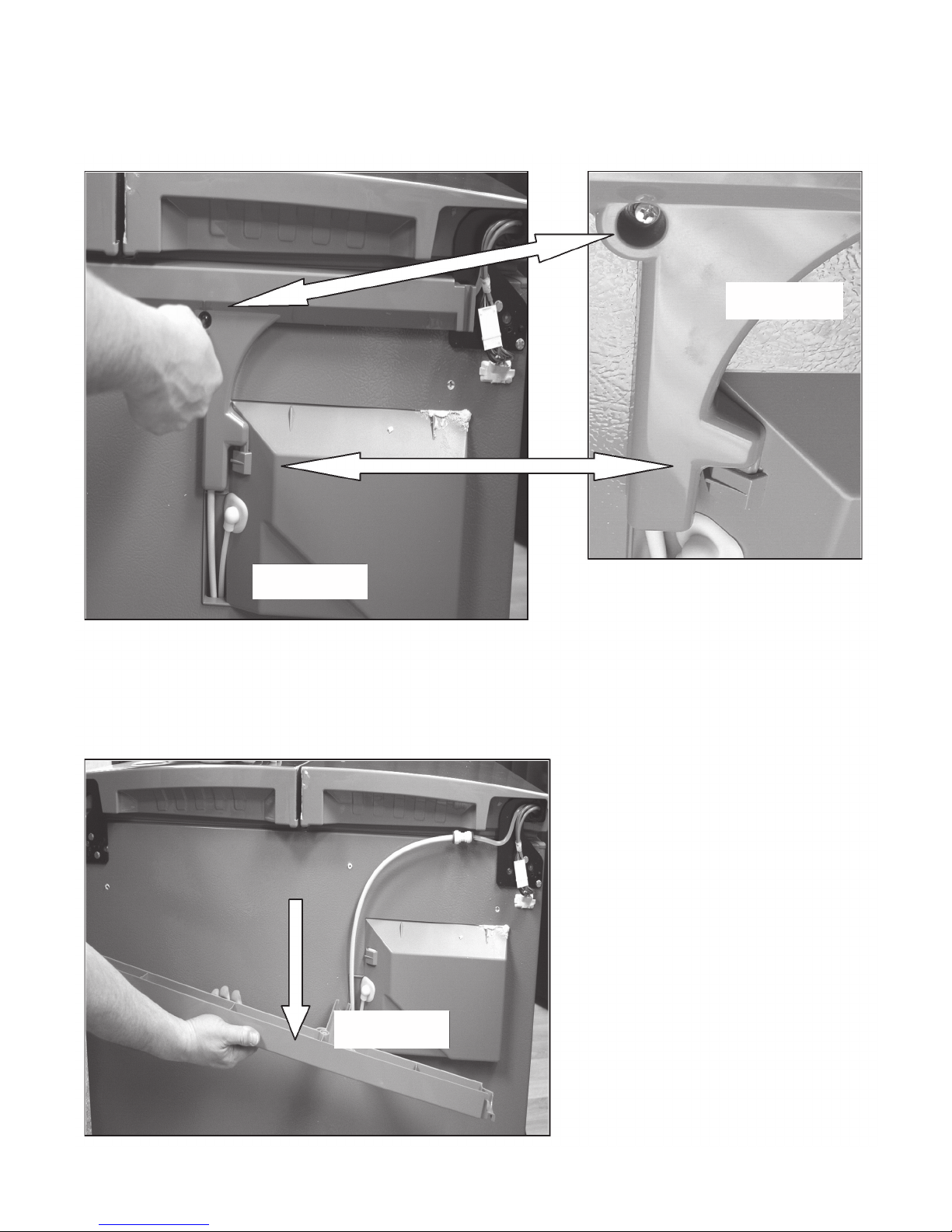

Quite el tornillo de cabeza
Phillips que sujeta la cubierta
del tubo de agua con forma
de “T” a la carcasa, vea la
gura 3. Deslice la lengüeta
de la cubierta sacándola de la
ranura en la carcasa, vea la
gura 4.
Quite la cubierta para que los
tubos de agua y el mazo de
alambres queden expuestos,
vea la gura 5.
Figura 3
Figura 5
Figura 4
Preparación para quitar la puerta izquierda del
compartimiento del refrigerador
Instale primero la cubierta
del tubo de agua con forma
de “T”. Alinee las ranuras en
la cubierta con las placas
derecha e izquierda de las
cubiertas de las bisagras y
deslícela en su lugar, vea la
gura 8
Al mismo tiempo,
asegúrese de que la
lengüeta de la cubierta
esté dentro de la ranura,
en la parte superior de
carcasa. Luego instale
un tornillo de cabeza
Phillips, vea la gura 9.
Instale las cubiertas de
las bisagras izquierda y
derecha.
Quite los tornillos de la bisagra de 5/16” y quite las puertas. La remoción del cajón del congelador
es idéntica a los productos de dos puertas actuales. Consulte el Manual de uso y cuidado para
obtener detalles.
Desconecte el accesorio John Guest,
vea la gura 6.
Desconecte el mazo de alambres, vea
la gura 7.
NOTA: Vista desde arriba
Figura 6 Figura 7
Figura 8
Figura 9
Cómo instalar las tapas de las bisagras y la cubierta
del tubo de agua
